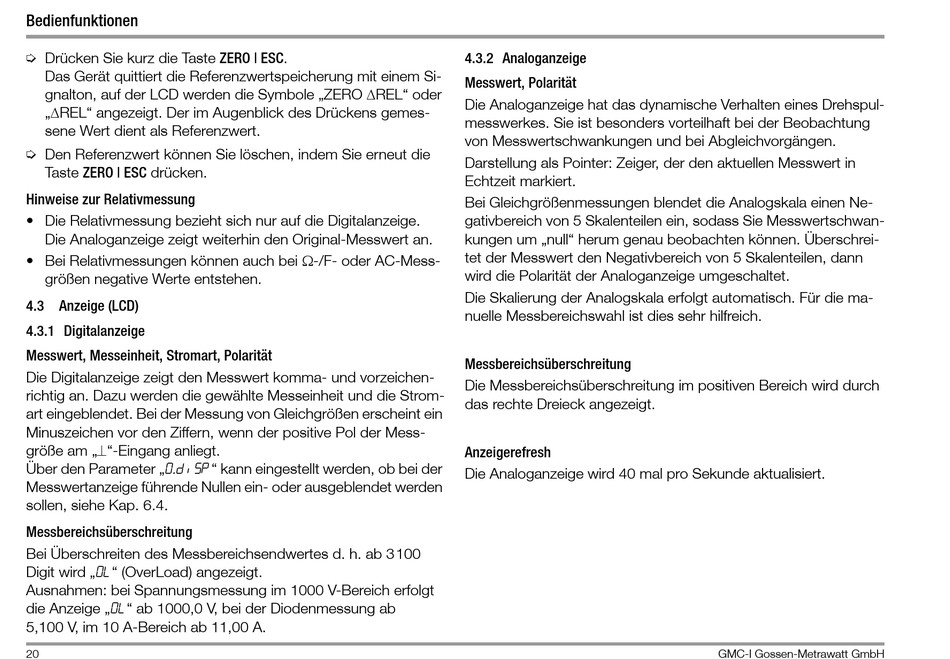

Bedienfunktionen
➭ Drücken Sie kurz die Taste ZERO | ESC.
Das Gerät quittiert die Referenzwertspeicherung mit einem Si-
gnalton, auf der LCD werden die Symbole „ZERO ΔREL" oder
„ΔREL" angezeigt. Der im Augenblick des Drückens gemes-
sene Wert dient als Referenzwert.
➭ Den Referenzwert können Sie löschen, indem Sie erneut die
Taste ZERO | ESC drücken.
Hinweise zur Relativmessung
• Die Relativmessung bezieht sich nur auf die Digitalanzeige.
Die Analoganzeige zeigt weiterhin den Original-Messwert an.
• Bei Relativmessungen können auch bei Ω-/F- oder AC-Mess-
größen negative Werte entstehen.

4.3 Anzeige (LCD)

4.3.1 Digitalanzeige

Messwert, Messeinheit, Stromart, Polarität
Die Digitalanzeige zeigt den Messwert komma- und vorzeichen-
richtig an. Dazu werden die gewählte Messeinheit und die Strom-
art eingeblendet. Bei der Messung von Gleichgrößen erscheint ein
Minuszeichen vor den Ziffern, wenn der positive Pol der Mess-
größe am „⊥"-Eingang anliegt.
Über den Parameter „0.d iSP " kann eingestellt werden, ob bei der
Messwertanzeige führende Nullen ein- oder ausgeblendet werden
sollen, siehe Kap. 6.4.
Messbereichsüberschreitung
Bei Überschreiten des Messbereichsendwertes d. h. ab 3100
Digit wird „0L " (OverLoad) angezeigt.
Ausnahmen: bei Spannungsmessung im 1000 V-Bereich erfolgt
die Anzeige „0L " ab 1000,0 V, bei der Diodenmessung ab
5,100 V, im 10 A-Bereich ab 11,00 A.
20

4.3.2 Analoganzeige

Messwert, Polarität
Die Analoganzeige hat das dynamische Verhalten eines Drehspul-
messwerkes. Sie ist besonders vorteilhaft bei der Beobachtung
von Messwertschwankungen und bei Abgleichvorgängen.
Darstellung als Pointer: Zeiger, der den aktuellen Messwert in
Echtzeit markiert.
Bei Gleichgrößenmessungen blendet die Analogskala einen Ne-
gativbereich von 5 Skalenteilen ein, sodass Sie Messwertschwan-
kungen um „null" herum genau beobachten können. Überschrei-
tet der Messwert den Negativbereich von 5 Skalenteilen, dann
wird die Polarität der Analoganzeige umgeschaltet.
Die Skalierung der Analogskala erfolgt automatisch. Für die ma-
nuelle Messbereichswahl ist dies sehr hilfreich.
Messbereichsüberschreitung
Die Messbereichsüberschreitung im positiven Bereich wird durch
das rechte Dreieck angezeigt.
Anzeigerefresh
Die Analoganzeige wird 40 mal pro Sekunde aktualisiert.
