Austausch des Riemens des
Schneidwerks
WARNUNG!
Bei Arbeiten mit den Messern Schutz-
handschuhe tragen.
Bei Arbeiten mit dem Riemen besteht
Klemmgefahr.
Riemenaustausch am Combi-Schneidwerk
An diesen Schneidwerken mit "kollisionssicheren"
Messern werden die Messer von einem Keilriemen
angetrieben. Der Keilriemen ist wie folgt auszutau-
schen:
1. Schneidwerk ausbauen, siehe Seite 53.

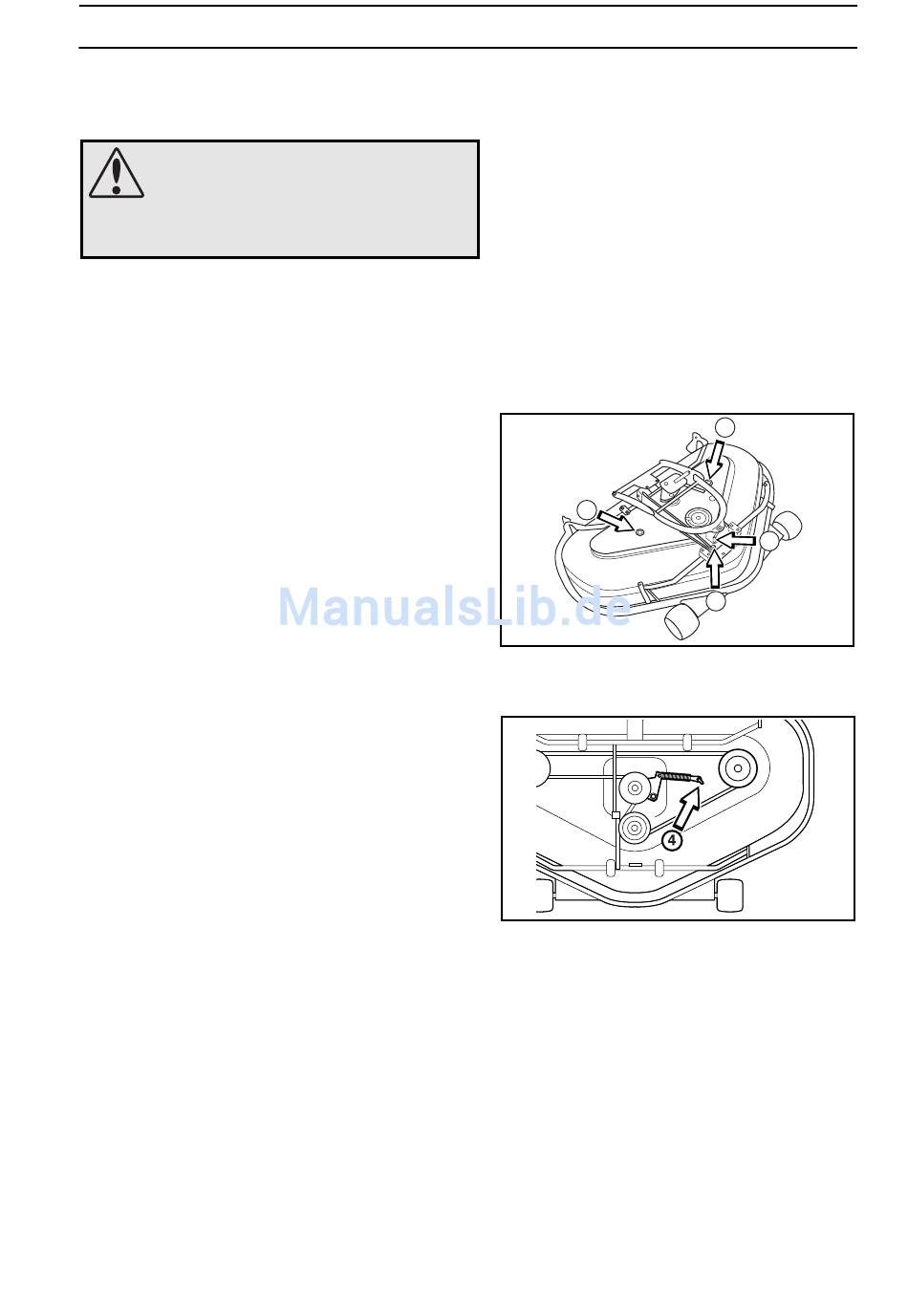

2. Schneidwerkrahmen (1), siehe Seite 55, Bolzen
der Spurstange (2) und die beiden Schrauben am
Gehäuse (3) lösen. Schutzabdeckung über den
Riemen abnehmen.
3. Die Spannfeder (4) des Keilriemens lösen und den
Riemen abziehen.
4. Neuen Riemen anbringen.
Der Riemenverlauf ist auf einem Aufkleber auf der
Innenseite der Schutzabdeckung angegeben.
5. Prüfen, dass die Vorrichtung für die Riemenspan-
nung glatt läuft, und die Feder wieder anbringen.
6. Schutzabdeckung montieren, Spurstange und
Schneidwerkrahmen anbringen.
7. Schneidwerk an der Maschine montieren, siehe
"Einbau des Schneidwerks" auf Seite 47.
WARTUNG
3
3
2
1
6016-113
8009-376
57
Deutsch-
