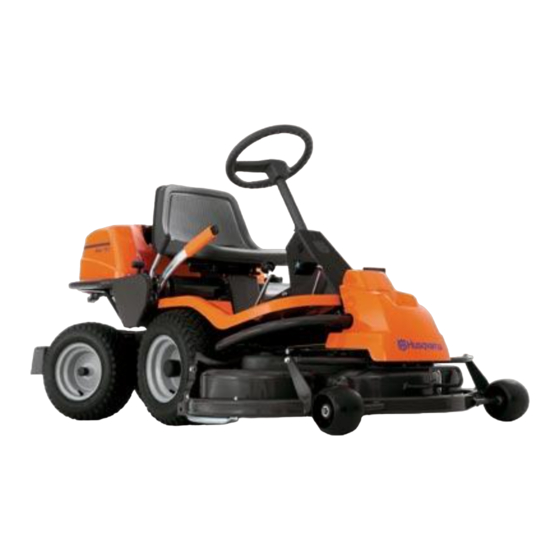

- Seite 1 Bedienungsanweisung Rider 155 Rider 155 AWD Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Deutsch Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
-
Seite 3: Inhaltsverzeichnis
INHALT Bedienungsanleitung für Rider 155 und Rider 155 AWD Einleitung ............. 2 Kontrolle des Schalldämpfers ......27 Fahren und Transport auf öffentlichen Kraftstoffilter auswechseln ......28 Straßen ............2 Luftfilter auswechseln ........28 Abschleppen ............ 2 Säurespiegel der Batterie prüfen ....29 Bestimmungsgemäßer Gebrauch .... -
Seite 4: Einleitung
EINLEITUNG Sehr geehrter Kunde! Wir gratulieren Ihnen zum Kauf eines Husqvarna Riders. Unsere Ridermodelle sind nach bewährtem Konzept mit frontmontiertem Mähaggregat und patentierter Hinterradsteuerung ausgestattet. Auch auf kleinen, engen Arbeitsflächen mähen Rider überaus effektiv. Die übersichtlich angeordneten Bedienhebel und das mit Pedalen gesteuerte Hydrogetriebe tragen ebenfalls zur Leistung der Maschine bei. -
Seite 5: Guter Service
EINLEITUNG Guter Service Husqvarnas Produkte werden weltweit ausschließlich über den Servicefachhandel vertrieben, damit unsere Kunden stets den bestmöglichen Kundendienst und Service erhalten. Vor dem Ausliefern wurde Ihre Maschine beispielsweise von Ihrem Händler geprüft und eingestellt. Wenn Sie Ersatzteile benötigen oder Fragen zu Service, Garantie usw. haben, wenden Sie sich bitte an: Motor Getriebe Diese Bedienungsanleitung gehört zur... -
Seite 6: Erklärung Der Symbole
ERKLÄRUNG DER SYMBOLE Diese Symbole sind auf dem Aufsitzmäher und in der Bedienungsanleitung zu sehen. Bitte machen Sie sich mit ihrer Bedeutung vertraut. Lesen Sie die Betriebsanleitung. Leerlauf Schnell Langsam Motor aus Choke Kraftstoff Ölstand Mähhöhe Rückwärtsgang Vorwärtsgang Zündung Hydrostatischer Freilauf Gehörschutz benutzen Feststellbremse Warnung... -
Seite 7: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Sicherheitsvorschriften Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. WARNUNG! Dieses Symbol bedeutet, dass auf wichtige Sicherheitsvorschriften hingewiesen wird. Es gilt Ihrer Sicherheit. Allgemeine Verwendung • Lesen Sie alle Anweisungen in dieser Bedie- nungsanleitung und an der Maschine, bevor Sie sie starten. - Seite 8 SICHERHEITSVORSCHRIFTEN • Fahren Sie vorsichtig um feste Gegenstände, WARNUNG! damit die Messer nicht dagegen schlagen. Motorabgase und einige ihrer Niemals über einen Fremdkörper fahren. Inhaltsstoffe sowie einige Maschinenteile enthalten oder • Die Maschine nur bei Tageslicht oder bei emittieren Chemikalien, die sonstiger guter Beleuchtung benutzen.
-
Seite 9: Fahren Am Hang
SICHERHEITSVORSCHRIFTEN Fahren am Hang Das Fahren am Hang ist eine der Situationen, wo die größte Gefahr besteht, dass der Fahrer die Kontrolle verliert oder die Maschine umkippt, was schwere Verletzungen oder sogar tödliche Unfälle verursachen kann. Alle Hänge verlangen besonde- re Vorsicht. -
Seite 10: Kinder
SICHERHEITSVORSCHRIFTEN Kinder • Tragische Unfälle können eintreffen, wenn der Fahrer nicht auf Kinder in der Nähe der Maschine achtet. Kinder sind oft neugierig und wollen sich Maschine und Mäharbeiten aus der Nähe ansehen. Niemals davon ausgehen, dass Kinder dort bleiben, wo Sie sie zuletzt gesehen haben. - Seite 11 SICHERHEITSVORSCHRIFTEN • Undichtigkeiten in der Kraftstoffanlage sind zu beheben, bevor der Motor angelassen werden darf. • Maschine und Kraftstoff so aufbewahren, dass keine Gefahr von Schäden durch leckenden Kraftstoff oder Kraftstoffdämpfe entstehen kann. • Den Kraftstoffstand vor jedem Gebrauch prüfen und den Tank nicht ganz füllen, sodass sich der WARNUNG! Kraftstoff ausdehnen kann;...
-
Seite 12: Transport
SICHERHEITSVORSCHRIFTEN • Die Maschine niemals im Haus oder in mangel- haft belüfteten Räumen verwenden. Die Abgase enthalten Kohlenmonoxid, ein geruchloses, giftiges und lebensgefährliches Gas. • Anhalten und die Ausrüstung prüfen, wenn Sie auf etwas auffahren. Bei Bedarf vor dem Start reparieren. -
Seite 13: Vorstellung
Diese Bedienungsanleitung beschreibt die Rider Das Gerät ist mit einem Pedal für Vorwärtsfahrt und 155 und Rider 155 AWD. Die Maschinen sind mit einem Pedal für Rückwärtsfahrt ausgestattet. einem 15,5-PS-Motor von Kohler ausgestattet. Der Rider 155 AWD hat einen Vierradantrieb. -
Seite 14: Gas-/Chokehebel
VORSTELLUNG Gas-/Chokehebel Mit dem Gashebel wird die Drehzahl des Motors und damit auch die Drehgeschwindigkeit der Messer geregelt. Der Hebel wird auch benutzt um die Chokefunktion zu betätigen. Bei Betätigung der Chokefunktion erhält der Motor ein fetteres Kraftstoff-Luftgemisch. Dieses erleichtert einen Kaltstart. 6004-004H Geschwindigkeitsregler Die Geschwindigkeit der Maschine wird stufenlos... -
Seite 15: Mähaggregat
VORSTELLUNG Mähaggregat Rider 155 und Rider 155 AWD können mit zwei verschiedenen Schneidwerken ausgestattet werden. Combi - 1120 mm/44" Combi - 1030 mm/41" Siehe ”Wartung/Mähwerk prüfen” zur Identifizierung des Mähaggregats. 6021-003 Hubhebel für Mähaggregat Der Hubhebel wird für das Umstellen des Mähaggregats in Transport- oder Mähstellung... -
Seite 16: Verstellhebel Für Mähhöhe
VORSTELLUNG Verstellhebel für Mähhöhe Mit diesem Hebel kann die Mähhöhe in 9 Stufen geregelt werden. Combi, 40-90 mm (1 9/16" - 3 9/16") 6004-013H Sitz Der Sitz kann über ein Gelenk an der Vorderkante nach vorn gekippt werden. Der Sitz kann auch in Längsrichtung verstellt werden. -
Seite 17: Fahrbetrieb
• Feststellbremspedal herunterdrücken (1). • Sperrknopf (2) an der Lenksäule eindrücken. • Sperrknopf gedrückt halten und Feststellbremspedal loslassen. Rider 155 AWD 6017-011 Der Motor kann nur gestartet werden, wenn die Feststellbremse gedrückt wird. Die Sperre der Feststellbremse wird beim Betätigen des Feststellbremspedals automatisch ausgeschaltet. - Seite 18 FAHRBETRIEB Bei warmem Motor: 4. Den Gashebel zwischen Position 1 und 2 stellen. 6007-005H 5. Zündschlüssel in Startstellung drehen. WICHTIGE INFORMATION STOP START Den Anlasser nicht länger als jeweils 10 Sekunden fahren. Wenn der Motor nicht anspringt, ist vor dem nächsten Startver- such etwa 60 Sekunden abzuwarten.
-
Seite 19: Motor Starten Mit Schwacher Batterie
FAHRBETRIEB Motor starten mit schwacher Batterie WARNUNG! Blei-Säure-Batterien erzeugen explosive Gase. Funken, Flammen und Zigaretten o. Ä. von den Batterien fern halten. In der Nähe von Batterien stets eine Schutzbrille tragen. Ist die Batterie zu schwach, um den Motor zu starten, muss sie neu aufgeladen werden. -
Seite 20: Betrieb Des Aufsitzmähers
FAHRBETRIEB Betrieb des Aufsitzmähers 1. Feststellbremspedal zuerst betätigen und dann loslassen, um die Feststellbremse zu lösen. 6017-012 2. Vorsichtig eines der Pedale betätigen, bis die gewünschte Geschwindigkeit erhalten wird. Für Vorwärtsfahrt ist das Pedal (1) zu betätigen, für Rückwärtsfahrt das Pedal (2). 6017-214A 3. -
Seite 21: Ratschläge Für Das Mähen
FAHRBETRIEB 4. Die Sperre des Hubhebels drücken und das Mähaggregat senken. WICHTIGE INFORMATION Die Lebensdauer der Antriebsriemen wird wesentlich verlängert, wenn der Motor beim Einschalten des Mähwerks mit niedriger Drehzahl läuft. Deshalb erst Gas geben, wenn das Mähaggregat in Mähposition gesenkt worden ist. 6007-009H Ratschläge für das Mähen •... -
Seite 22: Motor Abstellen
FAHRBETRIEB WARNUNG! Fahren Sie den Aufsitzmäher niemals in einem Gelände mit einer größeren Neigung als 15°. Mähen Sie auf Abhängen berg- auf und bergab, niemals quer zum Abhang. Vermeiden Sie, die Fahrtrichtung schnell zu ändern. MAX 15 6007-002 Motor abstellen Wenn der Motor schwer gearbeitet hat und heiß... -
Seite 23: Auskupplungshebel
Damit der Aufsitzmäher mit abgestelltem Motor bewegt werden kann, muss der Auskupplungshebel herausgezogen werden. Rider 155 Kupplungshebel Rider 155 AWD Der Rider 155 AWD hat jeweils einen Hebel für die Vorder- und die Hinterachse. Die Hebel in ihre Endstellungen ziehen. Keine Zwischenpositionen verwenden. Hinterachse •... -
Seite 24: Wartung
Betriebsverhältnissen öfter reinigen und auswechseln. Bei täglichem Gebrauch des Aufsitzmähers hat die Schmierung zweimal wöchentlich zu erfolgen. Ist einer autorisierten Servicewerkstatt zu überlassen. Nur Rider 155 AWD. Erster Wechsel nach 8 Std. = In dieser Bedienungsanleitung beschrieben. = In dieser Bedienungsanleitung nicht beschrieben. WARNUNG! Am Motor oder am Mähaggregat dürfen nur Wartungsmaßnahmen ausgeführt... -
Seite 25: Reinigung
WARTUNG Reinigung Die Maschine nach Gebrauch umgehend reinigen. So trocknen Mähreste nicht fest und lassen sich leichter entfernen. Ölschmutz kann mit Kaltentfettungsmittel gelöst werden. Eine dünne Schicht aufsprühen. Mit normalem Wasserleitungsdruck abspülen. Den Strahl nicht auf elektrische Komponenten oder Lager richten. Keine heißen Flächen wie z. -
Seite 26: Abdeckungen Des Aufsitzmähers Ausbauen
WARTUNG Abdeckungen des Aufsitzmähers ausbauen Motorhaube Wenn die Motorhaube aufgeklappt ist, ist der Motor für Servicearbeiten zugänglich. Den Sitz nach vorn kippen, die Gummischlaufe unter dem Sitz lösen und die Haube nach hinten aufklappen. 6008-001 Fronthaube Das Schnappschloß an der Fronthaube öffnen und die Haube abheben. -
Seite 27: Lenkseilzüge Prüfen Und Einstellen
WARTUNG Lenkseilzüge prüfen und einstellen Die Lenkung wird mit Seilzügen betätigt. Diese können nach einiger Zeit ausgedehnt werden, wobei sich die Lenkeinstellung ändert. Die Lenkung ist auf folgende Weise zu prüfen und einzustellen: 1. Rahmenblech durch Lösen der Schrauben (zwei an jeder Seite) ausbauen. 6008-008H 2. -
Seite 28: Einstellung Der Bremse Rider 155
WARTUNG Einstellung der Bremse Rider 155 Einstellung der Bremse: 1. Sicherungsmuttern (1) lösen. 2. Regelzug mit der Stellschraube (2) spannen, bis kein Spiel mehr vorhanden ist. 3. Sicherungsmuttern (1) anziehen. 4. Nach der Einstellung die Bremse erneut prüfen. WARNUNG! Eine schlecht eingestellte... -
Seite 29: Gasregelzug Einstellen
WARTUNG Gasregelzug einstellen Wenn der Motor nicht anspricht, wenn Gas gege- ben wird, oder wenn die Höchstdrehzahl nicht erreicht wird, kann der Gasregelzug wie folgt eingestellt werden: 1. Spannschraube (am Pfeil) lösen und Gasregler auf Choke schieben. 8009-455 2. Den Mantel des Gaszugs ganz nach rechts ziehen und kontrollieren, dass die Chokevor- richtung voll aktiviert ist. -
Seite 30: Kraftstoffilter Auswechseln
WARTUNG Kraftstoffilter auswechseln Das Kraftstoffilter in der Leitung alle 100 Stunden (einmal je Saison) oder öfter, wenn es verstopft ist, auswechseln. Vorgang beim Auswechseln des Filters: 1. Die Motorhaube aufklappen. 2. Schlauchschellen vom Filter weg versetzen. Eine Flachzange anwenden. 3. Filter von den Schlauchenden abziehen. 4. -
Seite 31: Säurespiegel Der Batterie Prüfen
WARTUNG 5. Den Papierfilter vorsichtig auf eine harte Unterlage klopfen, um den Staub zu entfernen. Nicht versuchen, ihn auszuwaschen oder mit Druckluft auszublasen. 8009-461 6. Papierfilter einsetzen und prüfen, dass er korrekt zum Sitz hin abgedichtet ist. Die Flügelmutter des Papierfilters anziehen und den Vorreiniger über dem Papierfilter anbringen. -
Seite 32: Zündung
WARTUNG Zündung Der Motor hat eine elektronische Zündung. Nur die Zündkerze muss gepflegt werden. Empfohlene Zündkerze, siehe Kapitel ”Technische Daten”. WICHTIGE INFORMATION Eine falsche Zündkerze kann den Motor beschädigen. Ziehen Sie den Zündkabelschuh ab und reinigen Sie den Bereich um die Zündkerze. Entfernen Sie die Zündkerze mit einem 5/8"... -
Seite 33: Wartung Rider 155
WARTUNG RIDER 155 Kontrolle der Sicherheitseinrichtungen Rider 155 Kontrolle der Sicherheitseinrichtungen des Aufsitzmähers, die ein Anlassen oder Fahren des Mähers unter folgenden Voraussetzungen verhindern. Ein Anlassen des Motors darf nur möglich sein, wenn das Mähaggregat angehoben Startmotor Funktioniert (Transportstellung) ist und die Hydrostatpedale auf Leerlauf gestellt sind. -
Seite 34: Wartung Rider 155 Awd
WARTUNG RIDER 155 AWD Kontrolle der Sicherheitseinrichtungen Rider 155 AWD Kontrolle der Sicherheitseinrichtungen des Aufsitzmähers, die ein Anlassen oder Fahren des Mähers unter folgenden Voraussetzungen verhindern. Ein Anlassen des Motors darf nur möglich sein, wenn das Mähaggregat angehoben Startmotor Funktioniert (Transportstellung) ist und die Hydrostatpedale auf Leerlauf gestellt sind. -
Seite 35: Hauptsicherung
WARTUNG Hauptsicherung Die Sicherung befindet sich in einem losen Halter unter dem Deckel des Batteriekastens, vor der Batterie. Typ: Flachstiftbügel, 15 A. Beim Auswechseln keine andere Sicherung verwenden. Ein abgebrannter Bügel zeigt an, dass die Sicherung ausgelöst hat. Beim Austausch die Sicherung aus dem Halter ziehen. -
Seite 36: Montage Des Mähaggregates
WARTUNG Montage des Mähaggregates 1. Den Rider auf ebenem Untergrund abstellen, die Feststellbremse betätigen. Kontrollieren, ob der Hebel für die Schnitthöheneinstellung auf die niedrigste Stufe eingestellt ist. Sicherstellen, daß am Mähaggregat (1) Stützräder montiert sind. 2. Am Handgriff vorn (BioClip 90) oder am Rah- men des Mähaggregates (2) anfassen und das Aggregat unter den Aufsitzmäher schieben, darauf achten, daß... -
Seite 37: Bodendruck Des Mähaggregats Prüfen Und Einstellen
WARTUNG Bodendruck des Mähaggregats prüfen und einstellen Man erzielt ein optimales Mähergebnis, wenn das Mähaggregat die Form des Rasens verfolgt, ohne zu stark auf diesen zu drücken. Der Druck wird mit je einer Schraube an den Seiten des Aufsitzmähers eingestellt. 1. -
Seite 38: Mähaggregat Ausbauen
WARTUNG Mähaggregat ausbauen WARNUNG! Beim Ausbau des Mähaggregats eine Schutzbrille tragen. Die Spannfeder des Riemens kann abreißen und Verletzungen verursachen. 1. Gemäß Anweisungen in Punkt 1-9 das Mähaggregat in Servicestellung stellen, siehe ”Servicestellung des Mähaggregats” auf Seite 37. 2. Bolzen (3) entfernen und Mähaggregat abheben. Die Montage des Mähaggregates erfolgt in umge- 6017-021 kehrter Reihenfolge zur Demontage. -
Seite 39: Servicestellung Des Mähaggregates
WARTUNG Servicestellung des Mähaggregates Das Mähaggregat kann in eine Servicestellung gebracht werden, damit es für Reinigung, Repara- tur und Service besser zugänglich ist. In dieser Servicestellung ist das Aggregat vertikal auf- und festgestellt. Aggregat in Servicestellung bringen 1. Den Rider auf ebenem Untergrund abstellen. Die Feststellbremse (A) anziehen. - Seite 40 WARTUNG 4. Am hinteren Aggregatteil an beiden Seiten jeweils ein Stützrad montieren. WARNUNG! Beim Ausbau des Mähaggregats eine Schutzbrille tragen. Die Spannfeder des Riemens kann abreißen und Verletzungen verursachen. 6017-221 5. Der Feder an der Spannrolle des Treibriemens lösen. 6017-222 6.
-
Seite 41: Rückstellen In Normalstellung
WARTUNG WARNUNG! Vorsicht - Klemmgefahr! 7. Den Treibriemen (1) abziehen. Danach den Splint (2) herausziehen. 6017-225 8. Rahmen vorziehen und Splint wieder anbringen. 6017-226 9. Das Aggregat an der Vorderkante anfassen, herausziehen und in die Servicestellung aufstellen. Wenn der zylindrische Bolzen, der das Mähaggregat nun festhält, entfernt wird, kann das Mähaggregat weggehoben werden. -
Seite 42: Mähwerk Prüfen
WARTUNG Mähwerk prüfen Für ein optimales Mähergebnis müssen die Messer fehlerfrei und scharf sein. Prüfen, daß die Befestigungsschrauben der Messer gut angezogen sind. WICHTIGE INFORMATION Die Messer sollten von einer autorisierten Servicewerkstatt ausgewechselt bzw. geschliffen werden. Nach dem Schleifen sind die Messer Combi 103/112 8009-288 auszuwuchten. -
Seite 43: Schmierung
SCHMIERUNG Ölstand im Motor prüfen Der Ölstand im Motor ist bei waagerecht stehendem Aufsitzmäher und abgestelltem Motor zu kontrollieren. Die Motorhaube aufklappen. Meßstab lösen und herausziehen. Meßstab abwischen und wieder einsetzen. Der Meßstab muß ganz eingedreht sein. Danach Meßstab lösen und herausziehen. Ölstand ablesen. -
Seite 44: Ölfilterwechsel
6021-030 2. Sicherstellen, dass der Getriebeöltank Öl enthält. Bei Bedarf mit Motorenöl auffüllen. Rider 155: SAE 10W/30 (Klasse SF–CC) Rider 155 AWD: SAE 10W/40 (Klasse SF–CC) Der Ölwechsel ist von einer autorisierten Servicewerkstatt vorzunehmen und im Werkstatthandbuch beschrieben. Der Filterwechsel ist zusammen mit dem Ölwechsel vorzunehmen. -
Seite 45: Schmierung Des Riemenspanners
SCHMIERUNG Schmierung des Riemenspannners Riemenspanner regelmäßig mit Schwefelmolybdän- fett guter Qualität* schmieren. 1 Nippel der rechten Seite aus unter der unteren Riemenscheibe des Motors, bis Fett heraus kommt. Bei täglicher Anwendung des Aufsitzmähers hat das Abschmieren zweimal wöchentlich zu erfolgen. 6008-232 Allgemeine Schmierung Alle Gelenke und Lager sind bei der Herstellung mit... -
Seite 46: Störungssuchplan
STÖRUNGSSUCHPLAN Störung Ursache Motor springt nicht an • Kraftstofftank leer • Zündkerze fehlerhaft • Zündkerzenanschluss fehlerhaft • Schmutz in Vergaser oder Kraftstoffleitung Anlasser dreht den Motor nicht durch • Batterie leer • Schlechter Kontakt an Kabelanschlüssen der Batterie- pole • Hubhebel für Mähaggregat in falscher Stellung •... -
Seite 47: Verwahrung
VERWAHRUNG Winterverwahrung Für die Verwahrung des Aufsitzmähers sind folgen- de Maßnahmen zu treffen: Nach dem Ende der Mähsaison sollte der Aufsitz- 1. Den Aufsitzmäher gut säubern, besonders die mäher sofort für die Winterverwahrung in Ordnung Unterseite des Mähaggregats. Lackschäden gebracht werden. Dies gilt auch, wenn die Maschine sind auszubessern, um Rostangriffe zu vermei- länger als 30 Tage nicht angewendet wird. -
Seite 48: Technische Daten
TECHNISCHE DATEN Abmessungen Rider 155 Rider 155 AWD Länge ohne Aggregat 2020 mm/6.61 ft 2020 mm/6.61 ft Breite ohne Aggregat 880 mm/2.89 ft 880 mm/2.89 ft Höhe 1070 mm/3.52 ft 1070 mm/3.52 ft Betriebsgewicht inkl. Aggregat 247-260 kg/543-572 lb 247-260 kg/543-572 lb Radstand 855 mm/2.8 ft... -
Seite 49: Eu-Konformitätserklärung
Husqvarna AB, S-561 82 Huskvarna, Schweden, Tel. +46-36-146500, versichert hiermit, dass der Aufsitzrasenmäher Husqvarna Rider 155, Rider 155 AWD von den Seriennummern des Baujahrs 2005 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: - vom 22. -
Seite 50: Servicejournal
SERVICEJOURNAL Maßnahme Lieferservice 1. Batterie mit Batteriesäure füllen und vier Stunden aufladen. 2. Lenkrad, Sitz und ggf. sonstige Teile montieren. 3. Mähaggregat einstellen: Hubfedern justieren (das ”Gewicht” des Mähaggregats soll ca. 12-15 kg/26.5-33 lbs betragen). Gilt nur für BioClip. Das Aggregat so einstellen, dass seine Hinterkante ca. 2-4 mm/1/8"... - Seite 51 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift Deutsch –...
