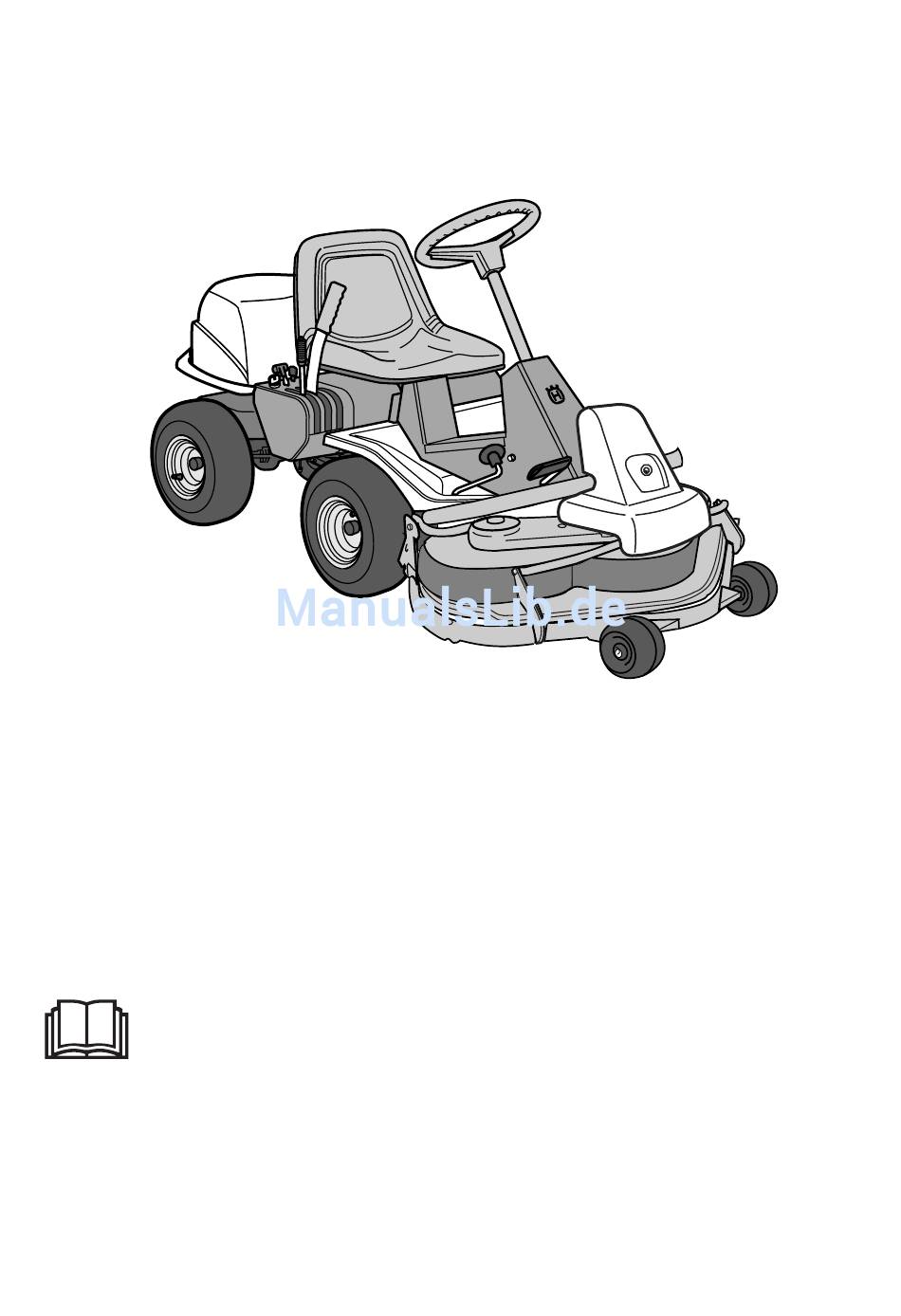

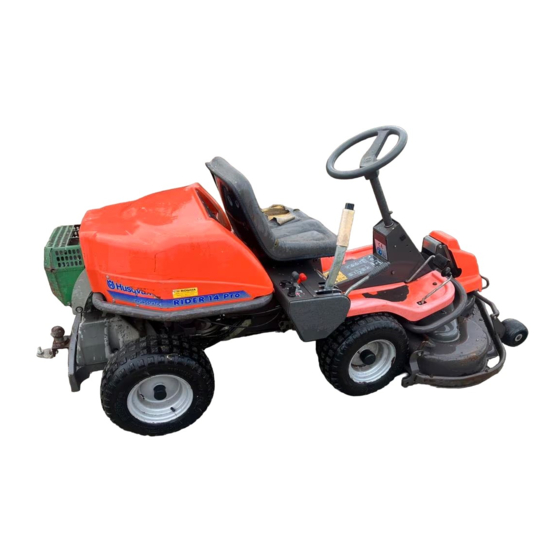

- Seite 1 Rider 14 Pro Bedienungsanweisung Die Bedienungsanweisung sorgfältig durchlesen und sich mit dem Inhalt vertraut machen, bevor die Maschine in Betrieb genommen wird. 101 89 99-51...
- Seite 2 Svenska –...
-
Seite 3: Inhaltsverzeichnis
INHALT Bedienungsanweisung für Rider 14 Pro Erklärung der Symbole ........2 Ölstand im Getriebe prüfen ......18 Sicherheitsvorschriften ........3 Lenkseilzüge prüfen und einstellen ....19 Allgemeine Anwendung ........3 Bremse einstellen .......... 20 Säurespiegel der Batterie prüfen ....20 Fahrt auf Abhängen .......... -
Seite 4: Erklärung Der Symbole
ERKLÄRUNG DER SYMBOLE Diese Symbole sind auf dem Aufsitzmäher und in der Bedienungsanweisung zu sehen. Bitte machen Sie sich mit ihrer Bedeutung vertraut. Lesen Sie die Bedienungsanweisung. Rückwärtsgang Leerlauf Schnell Langsam Motor aus Batterie Choke Kraftstoff Öldruck Mähhöhe Rückwärtsgang Vorwärtsgang Zündung Gehörschutz benutzen Hydrostatischer Freilauf... -
Seite 5: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. Dieses Symbol bedeutet, daß wichtige Sicherheitsvorschriften mitgeteilt werden müssen. Sie gelten Ihrer Sicherheit und der Betriebssicherheit des Aufsitzmähers. Allgemeine Anwendung: • Machen Sie sich mit den Bedienungselementen vertraut und wie man die Maschine schnell anhält. •... -
Seite 6: Fahrt Auf Abhängen
SICHERHEITSVORSCHRIFTEN • Mähen Sie nur bei Tageslicht oder bei guter Abhängen. Ändern Sie nicht zu schnell die künstlicher Beleuchtung. Geschwindigkeit oder die Fahrtrichtung. • Die Benutzung des Aufsitzmähers ist verboten, • Vermeiden Sie, auf einem Abhang anzufahren wenn Sie unter dem Einfluß von Alkohol, Drogen oder anzuhalten. -
Seite 7: Kinder
SICHERHEITSVORSCHRIFTEN Kinder • Füllen Sie den Tank nicht ganz voll. Wenn Benzin auf den Rasenmäher verschüttet worden Tragische Unfälle können eintreffen, wenn der ist, muß dieses entfernt werden und verdunsten, Fahrer nicht auf Kinder in seiner Nähe achtet. Kinder bevor der Motor angelassen wird. Wenn sind oft neugierig und wollen sich den Aufsitzmäher Benzin auf die Kleidung geraten ist, ist diese zu und die Arbeit mit diesem aus der Nähe ansehen. - Seite 8 SICHERHEITSVORSCHRIFTEN • Seien Sie äußerst vorsichtig bei der Handha- bung von Batteriesäure. Säure auf der Haut kann schwere Ätzverletzungen herbeiführen. Bei Sprit-zern auf die Haut sofort abwaschen. Säure in den Augen kann Blindheit verursachen, den Arzt verständigen. • Vorsicht bei der Wartung der Batterie. In der Batterie bildet sich Knallgas.
-
Seite 9: Vorstellung
ProFlex. Diese Bedienungsanweisung beschreibt Geschwindigkeitsregulierung mit den Fußpedalen das Modell Rider 14 Pro. ermöglicht. Rider 14 Pro ist mit einem 14 PS Vanguard V-Twin- Das eine Pedal ist zum Vorwärtsfahren, das andere Motor von Briggs&Stratton ausgestattet. zum Rückwärtsfahren. 5 4 3 2 Lage der Bedienungselemente 8. -
Seite 10: Gashebel
VORSTELLUNG Gashebel Mit dem Gashebel wird die Drehzahl des Motors und damit auch die Drehgeschwindigkeit der Messer geregelt. Zur Erhöhung oder Minderung der Motordrehzahl wird der Hebel nach vorn gedrückt, bzw. zurück- gezogen. Chokehebel Der Chokehebel wird beim Kaltstart benutzt, damit der Motor ein fetteres Kraftstoff-Luftgemisch erhält. -
Seite 11: Mähaggregat
VORSTELLUNG Mähaggregat Die Rider-Modell 14 Pro können mit verschiedenen Aggregaten ausgerüstet werden. Beim BioClip-Aggregat wird das Mähgut mehrfach zerkleinert, bevor es als Naturdünger auf dem Rasen fein verteilt wird. Beim Mähaggregat mit Seiten- oder Heckauswurf wird das Mähgut seitlich oder nach hinten ausgeworfen. -
Seite 12: Verstellhebel Für Mähhöhe
VORSTELLUNG Verstellhebel für Mähhöhe Mit diesem Hebel kann die Mähhöhe in 9 Stufen reguliert werden. Aggregat med bak- eller sidoutkast, 40-90 mm. BioClipaggregat, 45-95 mm. Feststellbremse Die Feststellbremse wird auf folgende Weise angesetzt: 1. Bremspedal durchtreten. (1) 2. Sperrknopf auf der Lenksäule eindrücken. (2) 3. -
Seite 13: Fahrbetrieb
FAHRBETRIEB Vor dem Start • Vor dem Start sind die Sicherheitsvorschriften und die Vorstellung des Aufsitzmähers (siehe Seiten 3–10) durchzulesen. • Die täglichen Wartungsmaßnahmen vor dem Start vornehmen (siehe Wartungsplan auf Seite 15). • Den Sitz in die gewünschte Lage stellen. Motor starten 1. -
Seite 14: Betrieb Des Aufsitzmähers
FAHRBETRIEB 5. Nach Anspringen des Motors den Zündschlüssel sofort in die Ausgangslage zurückfedern lassen. WICHTIGE INFORMATION Den Anlasser nicht länger als jeweils 5 Sekunden fahren. Wenn der Motor nicht anspringt, ist vor dem nächsten Startver- such etwa 10 Sekunden abzuwarten. 6. -
Seite 15: Ratschläge Für Das Mähen
FAHRBETRIEB 3. Die Sperre des Hubhebels drücken und das Mähaggregat senken. 4. Die gewünschte Mähhöhe (1–9) mit dem Verstellhebel einstellen. Ratschläge für das Mähen • Steine und andere feste Gegenstände im Rasen • Den schönsten Rasen erhält man, wenn man oft sind zu kennzeichnen, um Auffahren zu vermei- mäht. -
Seite 16: Motor Abstellen
FAHRBETRIEB WARNUNG! Fahren Sie den Aufsitzmäher niemals in einem Gelände mit einer größeren Neigung als 15°. Mähen Sie auf Abhängen bergauf und bergab, niemals quer zum Abhang. Vermeiden Sie, die Fahrtrichtung schnell zu ändern. MAX 15 Motor abstellen Wenn der Motor schwer gearbeitet hat und heiß ist, sollte er vor dem Abstellen etwa eine Minute im Leerlauf abkühlen. -
Seite 17: Wartung
WARTUNG Wartungsplan Nachstehend sind die einzelnen Wartungsmaßnahmen und die Abstände, in denen sie am Aufsitzmäher vorzunehmen sind, zusammengestellt. Wartungsmaßnahmen, die nicht in dieser Bedienungsanweisung beschrieben sind, sind einer autorisierten Servicewerkstatt zu überlassen. Wartungsabstand Täglich in Stunden vor dem Wartung Seite Start Motorölstand prüfen Kühllufteinlaß... -
Seite 18: Abdeckungen Des Aufsitzmähers Ausbauen
WARTUNG Abdeckungen des Aufsitzmähers ausbauen Motorhaube Die beiden Gummischlaufen an der Hinterkante der Motorhaube lösen und die Haube abheben. Fronthaube Das Schnappschloß an der Fronthaube öffnen und die Haube abheben. Rechter Kotflügel Fußplatte (1), Schrauben (2 und 3) ausbauen und Kotflügel abheben. -
Seite 19: Ölstand Im Motor Prüfen
WARTUNG Ölstand im Motor prüfen Der Ölstand im Motor ist bei waagrecht stehendem Aufsitzmäher zu prüfen. Motorhaube abnehmen, siehe Seite 16. Meßstab herausziehen. Meßstab abwischen und wieder einsetzen. Der Meßstab muß ganz eingedreht sein. Danach Meßstab lösen und herausziehen. Ölstand ablesen. -
Seite 20: Lufteinlaß Des Getriebes Prüfen
WARTUNG Lufteinlaß des Getriebes prüfen Prüfen, ob der Lufteinlaß des Getriebes nicht verstopft ist. Ölstand im Getriebe prüfen 1. Der Ölstand im Getriebe wird geprüft, indem man durch das Netz des Lufteinlasses auf den Ölbehälter blickt. Bei 20 °C sollt der Ölspiegel zwischen den Marken für MIN und MAX liegen. -
Seite 21: Lenkseilzüge Prüfen Und Einstellen
WARTUNG Lenkseilzüge prüfen und einstellen Die Lenkung wird mit Seilzügen betätigt. Diese können sich nach einiger Zeit gedehnt haben, wodurch sich die Lenkeinstellung ändert. Die Lenkung ist auf folgende Weise zu prüfen und einzustellen: 1. Rahmenblech durch Lösen der Schrauben (zwei an jeder Seite) ausbauen. -
Seite 22: Bremse Einstellen
WARTUNG Bremsen einstellen Die Bremsen werden wie folgt eingestellt: 1. Sicherungsmuttern (1) lösen. 2. Seilzug mit der Stellschraube (2) spannen, bis der Seilzug kein Spiel mehr hat. 3. Sicherungsmuttern (1) anziehen. WARNUNG! Eine schlecht eingestellte Bremse kann herabgesetzte Bremsleistung herbeiführen. Säurespiegel der Batterie prüfen Prüfen, ob der Säurespiegel der Batterie zwischen den Marken liegt. -
Seite 23: Luftfilter Auswechseln
WARTUNG Luftfilter auswechseln Wenn der Motor schwach wird oder unregelmäßig läuft, kann dies an einem verstopften Luftfilter liegen. Es ist deshalb wichtig, daß das Luftfilter regelmäßig ausgewechselt wird. Siehe Wartungsplan auf Seite 15 bez. Wechselabstände. Vorgang beim Auswechseln des Luftfilters: 1. -
Seite 24: Montage Des Mähaggregates
WARTUNG Montage des Mähaggregates 1. Den Rider auf ebenem Untergrund abstellen, die Feststellbremse betätigen, siehe Seite 10. Kontrollieren, ob der Hebel für die Schnitthöheneinstellung auf die niedrigste Stufe eingestellt ist. Sicherstellen, daß am Mähaggregat (1) Stützräder montiert sind. 2. Am Handgriff vorn (BioClip 90) oder am Rahmen des Mähaggregates (2) anfassen und das Aggregat unter den Aufsitzmäher schieben, darauf achten, daß... -
Seite 25: Montage Von Bioclip 90
WARTUNG Montage von BioClip 90 Voraussetzung für diese Montage ist die Demontage des Treibriemenstützrads. 1. Die Feder der Spannrolle aushaken. 2. Den Sicherungssplint (1) neben dem Stützrad entfernen. 3. Mutter und Unterlegscheibe (2) unter der Stützradmitte demontieren. Schraube und Stützrad entfernen. 4. -
Seite 26: Parallelität Des Mähaggregats Prüfen
WARTUNG Parallelität des Mähaggregats prüfen und einstellen Die Parallelität des Mähaggregats wird auf folgende Weise geprüft: 1. Rasenmäher auf einen ebenen Boden stellen. 2. Abstand zwischen Boden und Aggregatkante vorn und hinten messen. Das Aggregat soll schwach geneigt sein, die Hinterkante soll 2-4 mm höher stehen als die Vorderkante. -
Seite 27: Mähaggregat Ausbauen
WARTUNG Mähaggregat ausbauen 1. Feststellbremse anziehen, siehe Seite 8. 2. Die Mähhöhe auf die niedrigste Einstellung einstellen. 3. Die Fronthaube demontieren, siehe Seite 16. 4. Das Stützrad (1) montieren und mit einem Sicherungssplint (2) sichern. WARNUNG! Beim Ausbau des Mähaggregats eine Schutzbrille tragen. -
Seite 28: Riemen Demontieren
WARTUNG 8. Einen Fuß gegen die Aggregatvorderkante stellen. Die Vorderkante etwas anheben und den Höheneinstellhebel aushaken. 9. Den Bolzen entfernen und das Mähaggregat herausziehen. Riemen demontieren Ausgangsposition: • Kein Aggregat ist an den Rider montiert. • Der vordere Teil des Riemens hängt lose. Der komplette Riemen wird gemäß... -
Seite 29: Riemen Des Mähaggregats Auswechseln
WARTUNG Riemen des Mähaggregats auswechseln Riemenwechsel am BioClip-103 Das BioClip-103 wird von zwei Zahnriemen angetrieben, die die Messerrotation synchronisie- ren. Die Riemen befinden sich unter einer Abdek- kung am Mähaggregat. 1. Das Mähaggregat demontieren, siehe Seite 25. 2. Die vordere Schraube der Parallelitätsstrebe lösen und die Strebe nach hinten biegen. - Seite 30 WARTUNG 5. Montage: Zuerst den unteren und dann den oberen Riemen aufziehen. Überprüfen, ob die Messer gemäß Abb. im Winkel von 90° zueinander liegen. Falls nicht, müssen die Riemen anders eingestellt werden. Wenn das Messerlager lose sitzt, kann der Riemen über den nächsten Zahn gezogen werden.
-
Seite 31: Servicestellung Des Mähaggregates
WARTUNG Servicestellung des Mähaggregates Das Mähaggregat kann in eine Servicestellung gebracht werden, damit es für Reinigung, Reparatur und Service besser zugänglich ist. In dieser Servicestellung ist das Aggregat vertikal auf- und festgestellt. Aggregat in Servicestellung bringen 1. Die Feststellbremse anziehen, siehe Seite 10. Das Mähaggregat auf die niedrigste Mähhöhe einstellen. -
Seite 32: Rückstellen In Normalstellung
WARTUNG 6. Den Splint herausziehen. Den Treibriemen abziehen. 7. Den Rahmen herunterdrücken und den Splint einsetzen. 8. Das Aggregat an der Vorderkante anfassen, herausziehen und in die Servicestellung aufstellen. Rückstellen in Normalstellung Das Rückstellen des Aggregates von der Servicestellung in die Normalstellung erfolgt in umgekehrter Reihenfolge. -
Seite 33: Mähwerk Prüfen
WARTUNG Mähwerk prüfen Für ein optimales Mähergebnis müssen die Messer fehlerfrei und scharf sein. Prüfen, daß die Befestigungsschrauben der Messer gut angezogen sind. WICHTIGE INFORMATION Im Bioclip-Aggregat müssen die Messer WICHTIGE INFORMATION stets in einem Winkel von 90° zueinander Die Messer sollten von einer autorisierten stehen. -
Seite 34: Motoröl Auswechseln
WARTUNG Motoröl auswechseln Das Motoröl ist erstmalig nach 8 Betriebsstunden auszuwechseln. Danach ist das Öl alle 50 Be- triebsstunden auszuwechseln. Wenn der Motor schwer belastet wird oder bei hoher Lufttemperatur ist das Öl alle 25 Betriebsstunden auszuwechseln. WARNUNG! Das Motoröl kann sehr heiß sein, wenn es sofort nach dem Abstellen des Motors abgelassen wird. -
Seite 35: Ölfilter Auswechseln
WARTUNG Ölfilter auswechseln 1. Motorhaube ausbauen, siehe Seite 16. 2. Motoröl ablassen, siehe die Arbeitsbeschreibung „Motoröl auswechseln“ auf Seite 25. 3. Ölfilter ausbauen, bei Bedarf mit einem Filter- abzieher. 4. Dichtung des neuen Filters mit frischem, reinem Motoröl bestreichen. 5. Filter mit Handkraft einbauen. 6. -
Seite 36: Gasregelzug Prüfen Und Einstellen
WARTUNG Gasregelzug prüfen und einstellen Überprüfen, ob der Motor auf Gasgeben reagiert und bei Vollgas eine gute Drehzahl erreicht. Im Zweifelsfall eine Werkstatt aufsuchen. Falls Neueinstellen erforderlich ist, wie folgt verfahren: 1. Spannschraube lösen und Gasregelzug auf Vollgas schieben. 2. Mantel des Gasregelzuges ganz nach rechts ziehen und Spannschraube festziehen. -
Seite 37: Kraftstoffilter Auswechseln
WARTUNG Kraftstoffilter auswechseln Das Kraftstoffilter in der Leitung alle 100 Stunden (einmal je Saison) oder öfter, wenn es verstopft ist, auswechseln. Vorgang beim Auswechseln des Filters: 1. Motorhaube ausbauen (siehe Seite 16). 2. Schlauchschellen vom Filter weg versetzen. Eine Flachzange anwenden. 3. -
Seite 38: Störungssuchplan
STÖRUNGSSUCHPLAN Störung Ursache Motor springt nicht an. • Kraftstofftank leer • Zündkerzen fehlerhaft • Zündkerzenanschlüsse fehlerhaft • Schmutz in Vergaser oder Kraftstoffleitung Anlasser dreht den Motor nicht durch. • Batterie entladen • Schlechter Kontakt an Kabelanschlüssen der Batterie- pole • Hubhebel für Mähaggregat in falscher Stellung •... -
Seite 39: Verwahrung
VERWAHRUNG Winterverwahrung Nach dem Ende der Mähsaison sollte der Aufsitz- Für die Verwahrung des Aufsitzmähers sind folgen- mäher sofort für die Winterverwahrung in Ordnung de Maßnahmen zu treffen: gebracht werden. Dies gilt auch, wenn die Maschi- 1. Den Aufsitzmäher gut säubern, besonders die ne länger als 30 Tage nicht angewendet wird. -
Seite 40: Schaltplan
SCHALTPLAN Erklärung der Farbcodes im Schaltplan 1. Bremsschalter, Hydrostat 2. Mikroschalter, Mähaggregat RD = Rot 3. Mikroschalter, Sitz BL = Blau VT = Weiß 4. Zündschloß SV = Schwarz 5. Stundenzähler GL = Gelb 6. Anlaßrelais BR = Braun 7. Motor –... -
Seite 41: Technische Daten
TECHNISCHE DATEN Rider 14 Pro Abmessungen Rider 14 Pro Länge ohne Aggregat 2145 mm Breite ohne Aggregat 1050 mm Höhe 1060 mm Betriebsgewicht 245 kg Radstand 855 mm Spurbreite 715 mm Reifengröße 16 x 6,50 x 8 Reifendruck, vorn und hinten 60 kPa (0,6 kp/cm Höchstzulässige Neigung... -
Seite 42: Eu-Konformitätserklärung
Wir, Husqvarna AB, S-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklären hiermit unsere alleinige Haftung dafür, daß der Aufsitzrasenmäher Husqvarna Rider 14 Pro, auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 1998, an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben,... - Seite 43 Svenska –...
