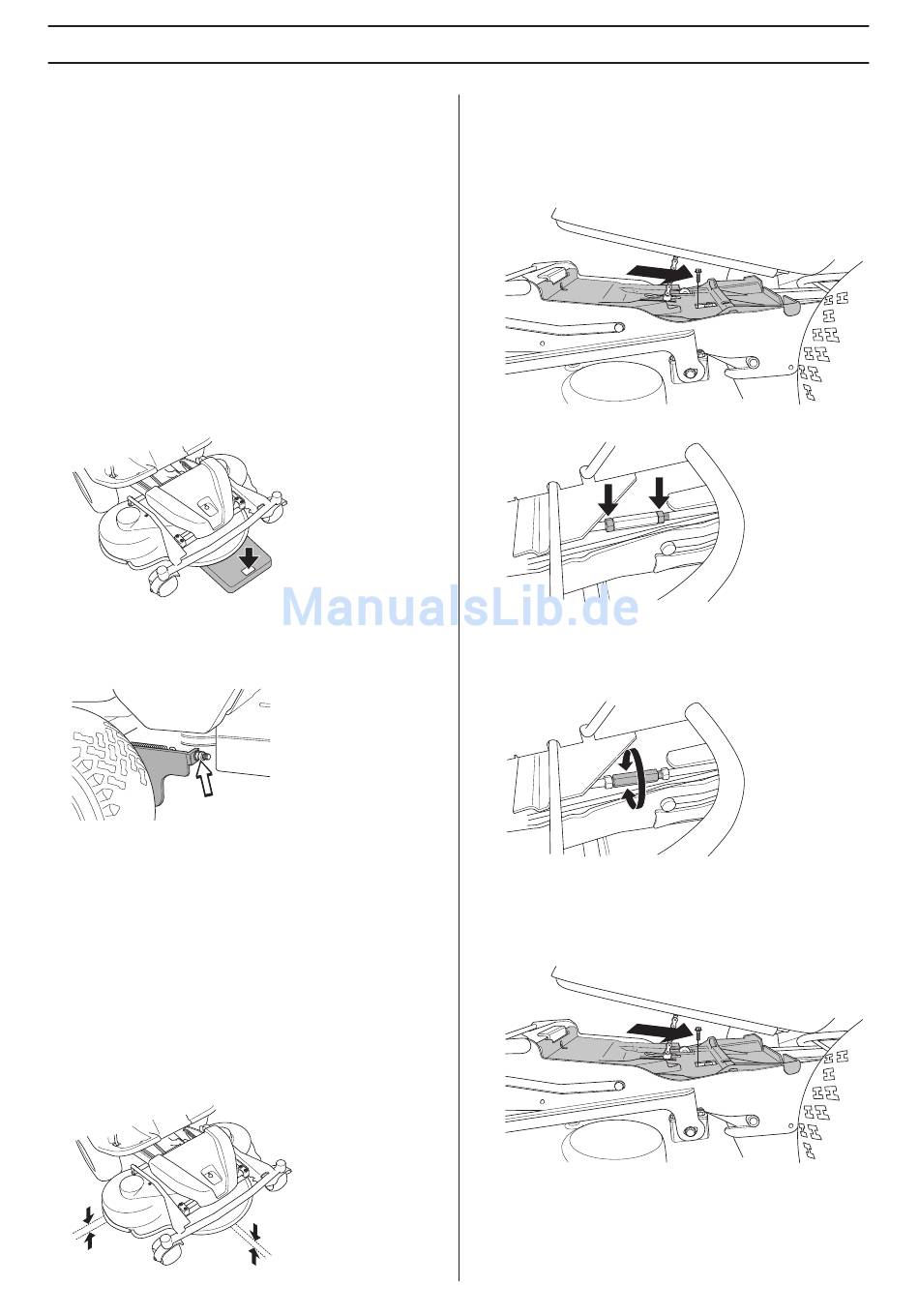

Kontrolle Und Einstellung Des Bodendrucks Des Schneidwerks; Überprüfung Der Parallelität Des Schneidwerkes; Einstellung Der Parallelität Des Schneidwerkes - Husqvarna Rider 316T Bedienungsanweisung

Kontrolle und Einstellung des
Bodendrucks des Schneidwerks
Für ein optimales Mähergebnis muss das Schneidwerk der
Form des Rasens folgen, ohne zu stark auf diesen zu
drücken.
Der Druck wird mit je einer Schraube und Feder an den
Seiten des Aufsitzmähers eingestellt.
1 Luftdruck der Reifen prüfen, 60 kPa/0,6 kp/cm
2 Aufsitzmäher auf ebenen Untergrund stellen.
3 Hubhebel in Mähstellung bringen.
4 Eine Badezimmerwaage unter die Vorderkante des
Schneidwerkrahmens stellen, sodass das Schneidwerk
auf der Waage ruht. Bei Bedarf kann ein Holzklotz
zwischen Rahmen und Waage gelegt werden, damit die
Stützräder nicht belastet werden.
5 Den Bodendruck des Schneidwerks durch Ein- oder
Herausdrehen der Stellschrauben an beiden Seiten hinter
den Vorderrädern einstellen. Der Bodendruck soll 12 bis
15 kg (26,5-33 lb) betragen.
Überprüfung der Parallelität des
Schneidwerkes
Die Parallelität des Schneidwerks wird auf folgende Weise
geprüft:
1 Luftdruck der Reifen prüfen, 60 kPa/0,6 kp/cm
2 Aufsitzmäher auf ebenen Untergrund stellen.
3 Hubhebel in Mähstellung bringen.
4 Abstand zwischen Boden und Schneidwerkkante vorn
und hinten am Gehäuse messen. Das Schneidwerk muss
leicht geneigt sein, die Hinterkante sollte 2-4 mm (1/8")
höher stehen als die Vorderkante.
26 –
German
WARTUNG
Einstellung der Parallelität des
Schneidwerkes
1 Frontabdeckung sowie rechten Kotflügel abnehmen.
2 Lösen Sie die Riemenabdeckung.
2
/8,5 PSI.
3 Muttern der Parallelstrebe lösen.
4 Strebe herausschrauben (verlängern), damit die
Hinterkante der Haube angehoben wird.
Strebe hineinschrauben (verkürzen), damit die
Hinterkante der Haube abgesenkt wird.
5 Nach der Einstellung die Muttern anziehen.
6 Nach vorgenommener Einstellung ist die Parallelität des
Aggregates erneut zu überprüfen.
7 Schrauben Sie die Riemenabdeckung fest.
2
/8,5 PSI.
8 Frontabdeckung sowie rechten Kotflügel montieren.
