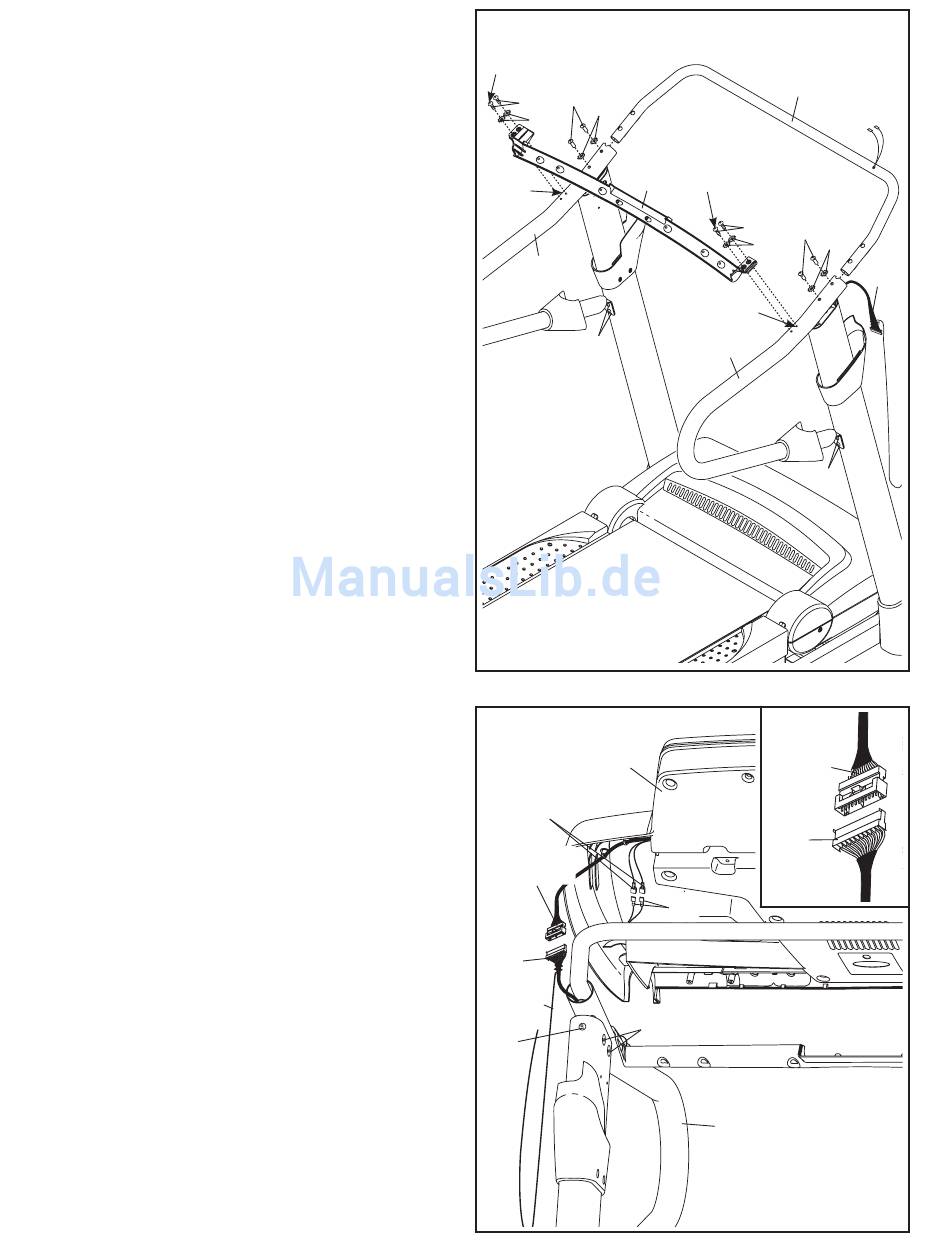

10. WICHTIG: Um ein Beschädigen der
Querstange (107) zu vermeiden, darf man
keine Elektrowerkzeuge verwenden und man
darf die #10 x 3/4" Schrauben (2) nicht zu fest
anziehen.
Möglicherweise gibt es zwei Schrauben (A) in
den Haltestangen (82, 83) an den abgebildeten
Stellen. Falls es welche gibt, entfernen und entsor-
gen Sie sie.
Richten Sie die Querstange (107) wie angedeutet
aus. Befestigen Sie die Querstange mit vier #10
x 3/4" Schrauben (2) und vier 1/4" Zahnscheiben
(12) an den Haltestangen (82, 83). Ziehen Sie die
Schrauben noch nicht fest.
Setzen Sie den Computerrahmen (102) in
die Haltestangen (82, 83). Befestigen Sie den
Computerrahmen mit vier 1/4" x 1" selbsthem-
mende Schrauben (9) und vier 1/4" Zahnscheiben
(12). Ziehen Sie die selbsthemmenden
Schrauben noch nicht fest. Achten Sie darauf,
den Pfostendraht (87) nicht abzuklemmen.
Ziehen Sie je eine #10 x 3/4" Schraube (2)
an beiden Enden der Querstange (107) fest.
Ziehen Sie diese Schrauben jedoch nicht zu
fest an. Ziehen Sie dann die andere #10 x 3/4"
Schraube (2) auf beiden Seiten der Querstange
fest.
Ziehen Sie die vier 1/4" x 1" selbsthemmende
Schrauben (9) und die vier #8 x 3/4" Schrauben
(1).
11. Ziehen Sie die vier 5/16" x 1" selbsthemmende
Senkkopfschrauben (3) und die zwei 5/16" x 1"
selbsthemmende Bolzen (4) fest (nur eine Seite ist
abgebildet).
Mithilfe einer zweiten Person halten Sie die
Computermontage an die rechte Haltestange (83)
und an die linke Haltestange (nicht abgebildet) hin.
Verbinden Sie den Pfostendraht (87) mit
dem Computerdraht. Siehe die eingefügte
Abbildung. Die Verbindungsteile sollten ohne
Probleme ineinander passen und einrasten.
Sollte das nicht der Fall sein, drehen Sie eines der
Verbindungsteile um und versuchen Sie es noch
einmal. FALLS SIE DIE VERBINDUNGSTEILE
NICHT RICHTIG VERBINDEN, KANN
DER COMPUTER BEIM EINSCHALTEN
BESCHÄDIGT WERDEN. Entfernen Sie dann die
Kabelbefestigung vom Pfostendraht.
Verbinden Sie die zwei Erdungsdrahte der
Computermontage mit den zwei Computer-
erdungsdrahte (52).
10
Zuerst
9
2
12
12
107
A
82
1
11
Computer-
montage
Erdungs-
draht
Computer-
draht
87
Kabel-
befest-
igung
3
4
12
102
Zuerst
2
9
12
12
A
83
1
Computer-
draht
87
52
83
87
