5.4.1 Anschluss Elektrodenhalter und Werkstückleitung

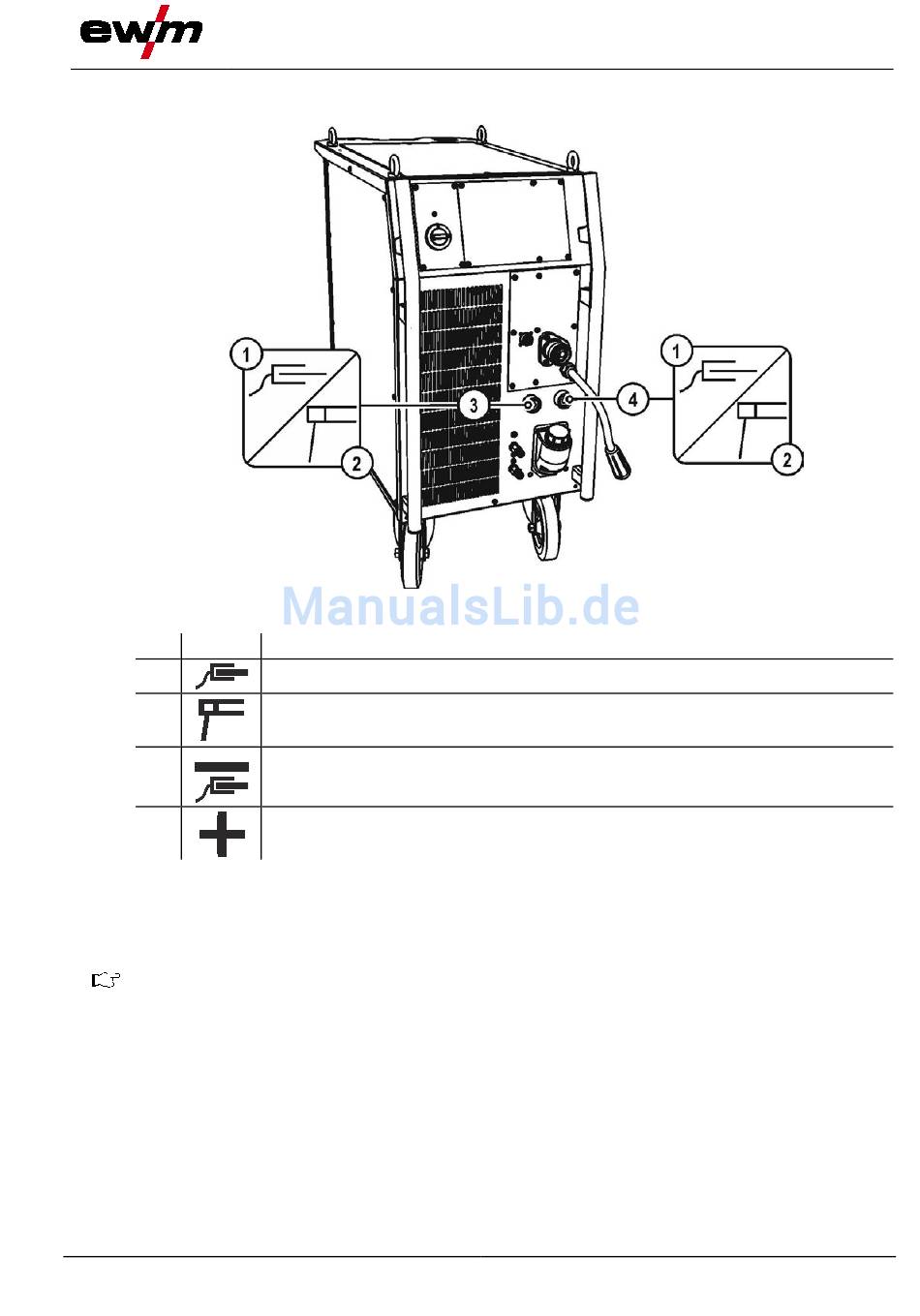

Pos. Symbol
1
2
3
4
• Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
• Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
099-005425-EW500
14.07.2016
Beschreibung 0
Werkstück
Elektrodenhalter
Anschlussbuchse, Schweißstrom „-"
Anschlussbuchse, Schweißstrom „+"
Aufbau und Funktion
Abbildung 4-21
E-Hand-Schweißen
47
