EWM Taurus 351 Basic FKG Betriebsanleitung Seite 15

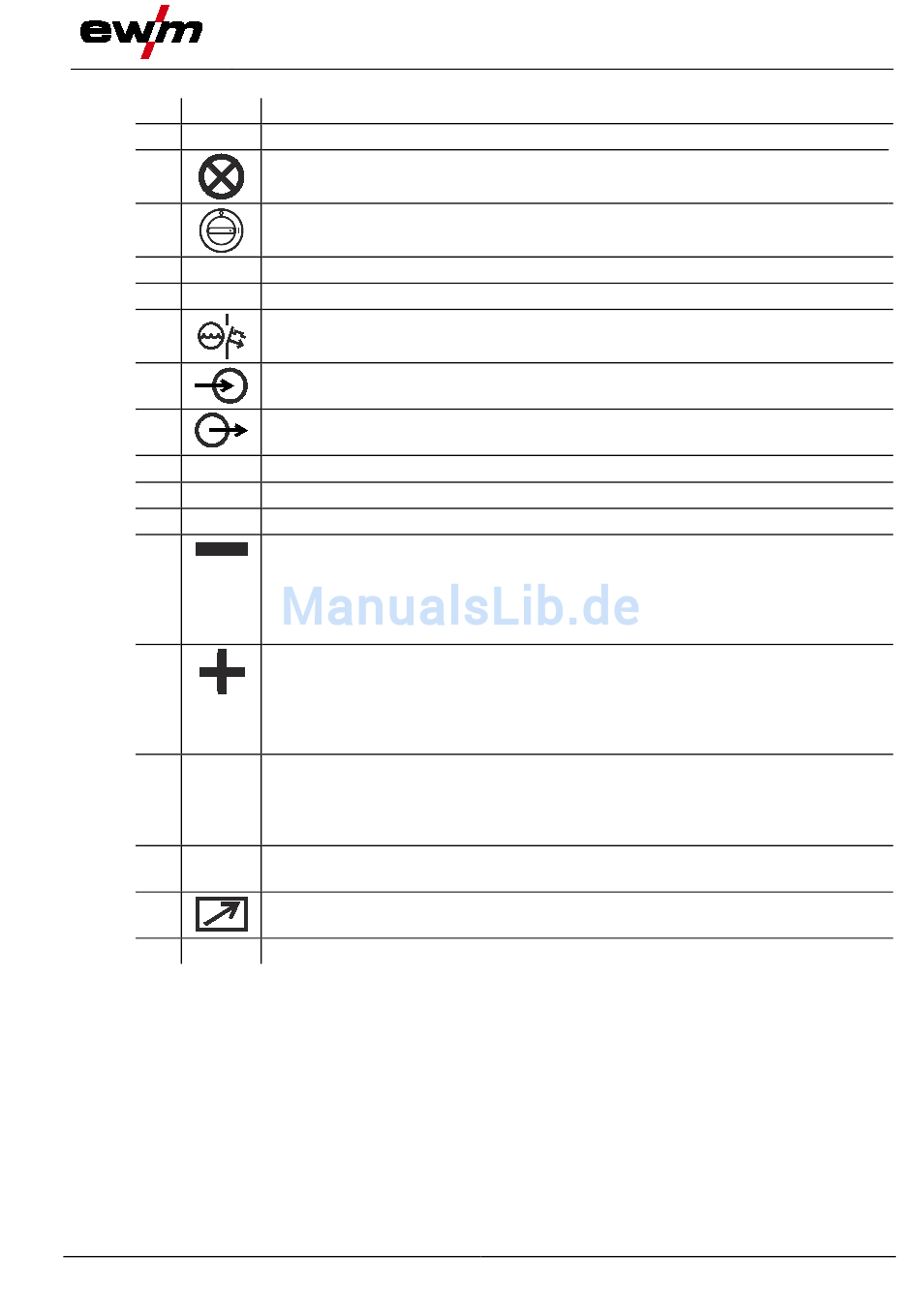

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
099-005425-EW500
14.07.2016
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Kranöse
Signalleuchte Betriebsbereitschaft
Signalleuchte leuchtet bei eingeschaltetem und betriebsbereitem Gerät.
Hauptschalter, Gerät Ein/Aus
Transportgriff
Eintrittsöffnung Kühlluft
Drucktaste Sicherungsautomat Kühlmittelpumpe
Ausgelöste Sicherung durch Betätigen zurücksetzen
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Transportrollen, Lenkrollen
Kühlmitteltank
Verschlussdeckel Kühlmitteltank
Anschlussbuchse, Schweißstrom „-"
• ----------- MIG/MAG-Schweißen:
• ----------- MIG/MAG-Fülldrahtschweißen:
Schweißbrenner
• ----------- E-Hand-Schweißen:
Anschlussbuchse, Schweißstrom „+"
• ----------- MIG/MAG-Schweißen:
Schweißbrenner
• ----------- MIG/MAG-Fülldrahtschweißen:
• ----------- E-Hand-Schweißen:
Schweißstromkabel, Polaritätswahl
Schweißstrom zum Eurozentralanschluss, ermöglicht Polaritätswahl.
• ----------- MIG/MAG: Anschlussbuchse Schweißstrom „+"
• ----------- Selbstschützender Fülldraht
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Fernsteller
Gerätesteuerung > siehe Kapitel 3.4
Werkstückanschluss
Schweißstromanschluss für
Elektrodenhalteranschluss
Schweißstromanschluss für
Werkstückanschluss
Werkstückanschluss
Frontansicht
