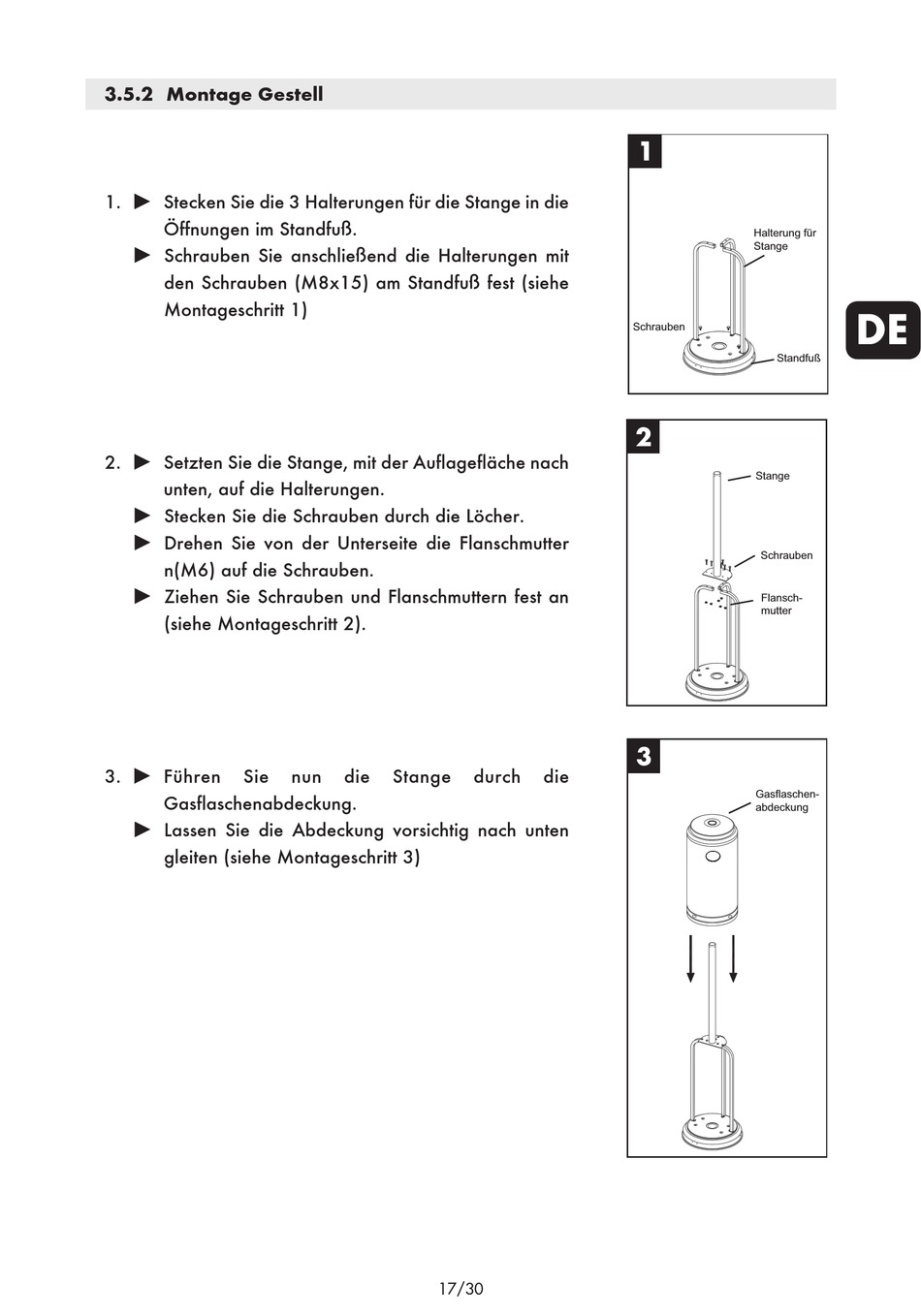

3.5.2 Montage Gestell

1. P Stecken Sie die 3 Halterungen für die Stange in die
Öffnungen im Standfuß.
P Schrauben Sie anschließend die Halterungen mit
den Schrauben (M8x15) am Standfuß fest (siehe
Montageschritt 1)
2. P Setzten Sie die Stange, mit der Auflagefläche nach
unten, auf die Halterungen.
P Stecken Sie die Schrauben durch die Löcher.
P Drehen Sie von der Unterseite die Flanschmutter
n(M6) auf die Schrauben.
P Ziehen Sie Schrauben und Flanschmuttern fest an
(siehe Montageschritt 2).
3. P Führen Sie
Gasflaschenabdeckung.
P Lassen Sie die Abdeckung vorsichtig nach unten
gleiten (siehe Montageschritt 3)
nun die Stange
