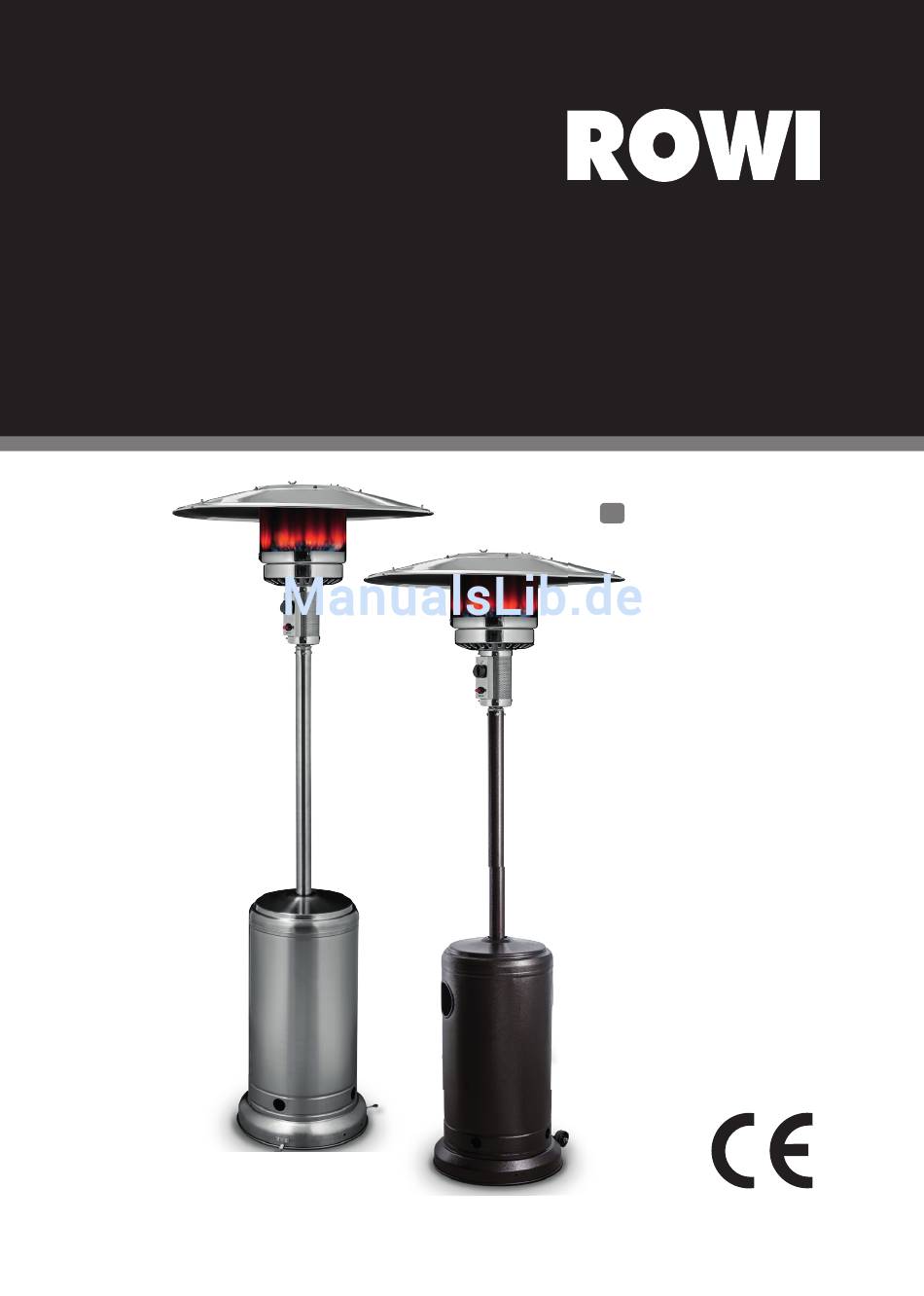

- Seite 1 HGT 13000/1 Inox HGT 13000/1 Hammer Artikel-Nummer: 1 03 02 0039; 1 03 02 0040 Bedienungsanleitung...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Gerätes erlauben. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Allgemeines Typenschild und Kurzanweisung Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Nationale Bestimmungen Untersagte Anwendungsbereiche Sicherheitsinformationen 2.8.1 Allgemeine Sicherheitshinweise 2.8.2 Spezifische Sicherheitshinweise 2.8.3 Verhaltensregeln bei Gasgeruch Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Vorbereitende Maßnahmen Montage und Installation 3.4.1 Montage des Druckreglers... - Seite 4 Gewährleistung Umfang Abwicklung Ersatz- und Ausstattungsteile Entsorgung 4/30...
-
Seite 5: Konformitätserklärung
Gerät aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher heits- und Gesundheitsanforderungen des Produkthaftungsgesatztes entspricht. Bezeichnung des Gerätes: HGT 13000/1 Inox Gas-Terrassenheisztrahler 13 kW Inox HGT 13000/1 Hammer Gas-Terrassenheisztrahler 13 kW... -
Seite 6: Produktbeschreibung

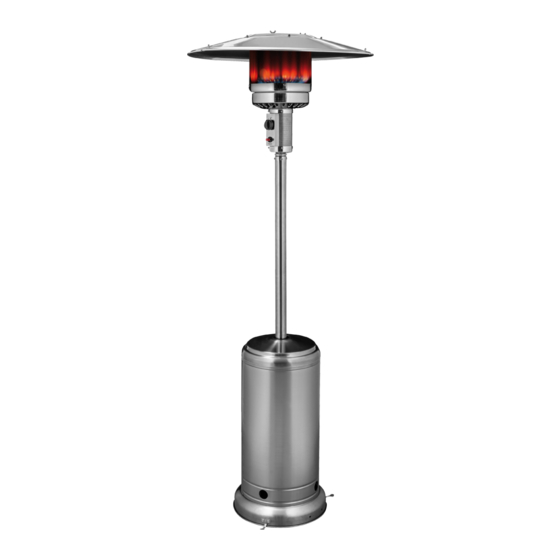

Produktbeschreibung Allgemeines Der leistungsstarke Gas-Terrassenheizstrahler ist ein Universalgerät für den Einsatz im Au- ßenbereich. Ob in Hammerschlag-Lackierung oder der eleganten Edelstahloptik, mit diesem Gas-Terrassenheizstrahler wird jede Terrasse zum Blickfang und verleiht jeder Garten Party eine Wohlfühlatmosphäre. Der Terrassenstrahler verfügt über eine automatische Abschalt- sicherung und eine Umkippsicherung, sobald der Terrassenheizer eine gewisse Schräglage erreicht ( ca. -
Seite 7: Technische Daten
P Umkippschutz Der Umkippschutz wird ausgelöst bevor das Gerät einen Neigungswinkel von ca. 40 - 50° erreicht. Dabei wird die Gaszufuhr unterbrochen. Um das Gerät wieder in Betrieb zu neh- men muss dieses in senkrechter Position stehen. Technische Daten Heizleistung 13 kW Heizstufen stufenlos regelbar (5 - 13 kW) -
Seite 8: Sicherheitsinformationen
Sicherheitsinformationen Allgemeines Eine unsachgemäße Benutzung dieses Gerätes kann schwerwiegende und weit rei- chende gesundheitliche sowie immense Sachschäden verursachen. Lesen Sie deshalb die folgenden Hinweise sorgfältig durch. Machen Sie sich mit dem Gerät gut vertraut, bevor Sie es in Betrieb nehmen. Nur so kann ein sicherer und einwandfreier Betrieb des Gerätes gewährleistet werden. -
Seite 9: Spezifische Sicherheitshinweise
Auf Beschädigung achten. Kontrollieren Sie das Gerät vor Inbetriebnahme auf etwaige Beschädigungen. Sollte das Gerät Mängel aufweisen, darf es auf keinen Fall in Betrieb genommen werden. Keine spitzen Gegenstände verwenden. Führen Sie niemals spitze und/oder metallische Gegenstände in das Innere des Gerätes ein. Nicht zweckentfremden. -
Seite 10: Verhaltensregeln Bei Gasgeruch
P Schützen Sie das Gerät bei starkem Wind vor dem Umkippen. P Verwenden Sie das Gerät nicht in Aufstellungsorten, in denen sich Farb- und Staubnebel befindet. Verunreinigungen, hervorgerufen durch Farb- und Staubnebel, beschädigen das Gerät. P Beachten Sie, dass das Gitter keinen vollumfänglichen Schutz für Kleinkinder und gebrechliche Menschen bietet. -
Seite 11: Vorbereitung Des Produktes Für Den Betrieb
Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfangs Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferumfang voll- ständig und in einwandfreiem Zustand ist. Setzen Sie sich umgehend mit Ihrem Verkäufer in Verbindung, wenn der Lieferumfang unvollständig ist oder Mängel aufweist. Nehmen Sie das Gerät nicht in Betrieb, wenn es defekt ist. - Seite 12 813 mm Reflektor Flammenbild Brennerleiste Lufteingangsöffnung Drehknopf Heizleistung Bedieneinheit Igniter Stange Gasflaschen- abdeckung Halterung Stange Standfuß 460 mm Abb. 1: Lieferumfang 12/30...
-
Seite 13: Vorbereitende Maßnahmen
Wechseln Sie den Druckregler und den Gasschlauch nach 10 Jahren ab Herstellda- tum aus. Das Herstelldatum ist auf dem Druckregler sichtbar eingeprägt und auf dem Gasschlauch aufgedruckt. Verwenden Sie hierfür nur ROWI Original-Ersatzteile. Montage und Installation 3.4.1 Montage des Druckreglers... -
Seite 14: Prüfung Der Dichtheit
(6) Druckregler-Ausgangsgewinde (4) Gashahn (1) Verbindungsmutter (5) Gasschlauch (2) Druckregler (3) Gashahngewinde (mit Dichtung) Abb. 2: Montage des Druckreglers Der Druckregler ist mit einem Sicherheitsabblaseventil ausgestattet. Das Sicherheits- abblaseventil gibt Gas an die Umgebung ab, damit der Nennausgangsdruck wieder erreicht wird. 6a - 6d 3.4.2 Prüfung der Dichtheit Sowohl bei der ersten Inbetriebnahme als auch nach längerer Heizpause muss nach... -
Seite 15: Suche Nach Undichtheit
4. Wiederholen Sie die Schritte 1 – 3. Prüfen Sie, ob die Undichtheit behoben werden konnte. Sollten Sie nach wie vor eine Undichtheit feststellen, muss der Gasschlauch samt Druckregler ausgetauscht werden. Wenden Sie sich in diesem Fall an das ROWI Service- Center (siehe Kapitel 7). -
Seite 16: Montage
Montage Flanschmutter Flügelmutter Schraube Schraube Hutmutter Schraube M6x35 mm M8x15 mm M6x10 mm Unterlegscheibe Unterlegscheibe Ø 8 mm Ø 6 mm Abb. 4: Montagezubehör 3.5.1 Montage Reflektor Hutmutter Abdeckung Unterlegscheibe Ø 6 mm Reflektorsegment Schraube M6x10 mm Abb. 4: Montage Reflektor 16/30... -
Seite 17: Montage Gestell
3.5.2 Montage Gestell 1. P Stecken Sie die 3 Halterungen für die Stange in die Öffnungen im Standfuß. Halterung für Halterung für Halterung für Stange Stange P Schrauben Sie anschließend die Halterungen mit Stange den Schrauben (M8x15) am Standfuß fest (siehe Montageschritt 1) Schrauben Schrauben... - Seite 18 Wir empfehlen die Dichtheitsprüfung wie in Kapitel 3.4.2 vor der nächsten Arbeits- schritten durchzuführen. 4. P Entfernen Sie die 4 Schrauben vom Brenn- Abstandshalter kopf. P Führen Sie den Gasschlauch von der Gaskammer Schrauben durch die Stange. P Drehen Sie den Anschluss des Gasschlauches am Brennkopf fest.
-
Seite 19: Betriebsanleitung
Betriebsanleitung Inbetriebnahme Sollte sich der Brenner nicht zünden lassen und ein Gasgeruch wahrnehmbar sein, warten Sie 5 Minuten bis sich das Gas verflüchtigt hat. Versuchen Sie danach max. 1 Minute den Brenner wieder zu zünden. Sollte dies nicht gelin- gen, warten Sie weitere 5 Minuten, bis sich das Gas wieder verflüchtigt hat. Berühren oder bewegen Sie das Gerät erst nachdem es ausreichend ausge- kühlt ist (min. -
Seite 20: Abschalten Des Gerätes
Brennt die Wächterflamme nicht, stellen Sie den Drehknopf auf OFF, warten Sie 5 Minuten und wiederholen Sie die Schritte 3 – 4. 5. Danach lassen Sie den Drehknopf los. Wenn die Wächterflamme nicht ausgeht, arbeitet das Gerät einwandfrei. Sollte die Wächterflamme jedoch erlöschen, müssen Sie die Schritte 3 –... -
Seite 21: Lagerung
Lagerung P Schließen Sie nach Gebrauch des Gerätes (oder auch im Falle einer Störung) den Gas- hahn an der Gasflasche immer fest (durch Rechtsdrehung). P Deinstallieren Sie die Gasflasche. P Deinstallieren Sie die Gasflasche immer bevor Sie das Gerät bewegen. P Überprüfen Sie, ob die Dichtung am Gashahn der Gasflasche unbeschädigt ist, um ungewolltes Ausströmen von Gas zu vermeiden. -
Seite 22: Instandhaltung
Tauschen Sie den Gasschlauch samt Druckregler aus, wenn Sie bei der Überprüfung Beschädigungen festgestellt haben. P Beachten Sie, dass bei Reparatur- und Wartungsarbeiten nur Originalteile verwendet werden dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 7). Fehlersuche und Reparatur Störung Mögliche Ursache(n) -
Seite 23: Reinigung Und Instandhaltung Durch Qualifizierte Personen
Tab. 5: Fehlerdiagnose Reinigung und Instandhaltung durch qualifizierte Personen Wartungsarbeiten, die nicht in Kapitel 6.2 - 6.3 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 7) durchgeführt werden. Bei Wartungsarbeiten innerhalb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unternehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. -
Seite 24: Abwicklung
Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. Lesen Sie deshalb beim Auftreten einer Funktionsstörung zunächst in der Bedienungs- anleitung nach. In Kapitel 4.2 finden Sie entsprechende Hinweise zur Beseitigung von Funktionsstörungen. -
Seite 25: Ersatz- Und Ausstattungsteile
Ersatz- und Ausstattungsteile Abb. 6: Explosionszeichnung 25/30... - Seite 26 Pos. Bezeichnung Artikel-Nummer Flügelmutter 4 03 02 0101 Unterlegscheibe Ø 6 mm 4 03 02 0102 Reflektorabdeckung 4 03 02 0103 Reflektorsegmente 4 03 02 0104 Dichtungsring Gehäuse 4 03 02 0105 Dichtungsring Gasflaschenabdeckung 4 03 02 0106 Gasflaschenabdeckung 4 03 02 0107 Schraube M8x15 4 03 02 0108 Stange...
- Seite 27 4 03 02 0158 Piezozünder 4 03 02 0159 Gasschlauch 2 03 02 0019 Tab. 6: Ersatz- und Ausstattungsteile Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. 27/30...
-
Seite 28: Entsorgung
Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen, zu 100 % recyclingfähigen Materialien. Das Produkt darf am Ende seiner Lebensdauer nicht im normalen Hausmüll entsorgt werden. Erkundigen Sie sich bei Ihrer kommunalen Entsorgungsbehörde nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung. Jede kommunale Sammelstelle verwertet derartige Geräte kostenlos für Sie. - Seite 29 [ Notizen ] 29/30...
- Seite 30 Contact ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Germany www.rowi.de...
