3. Aufbau

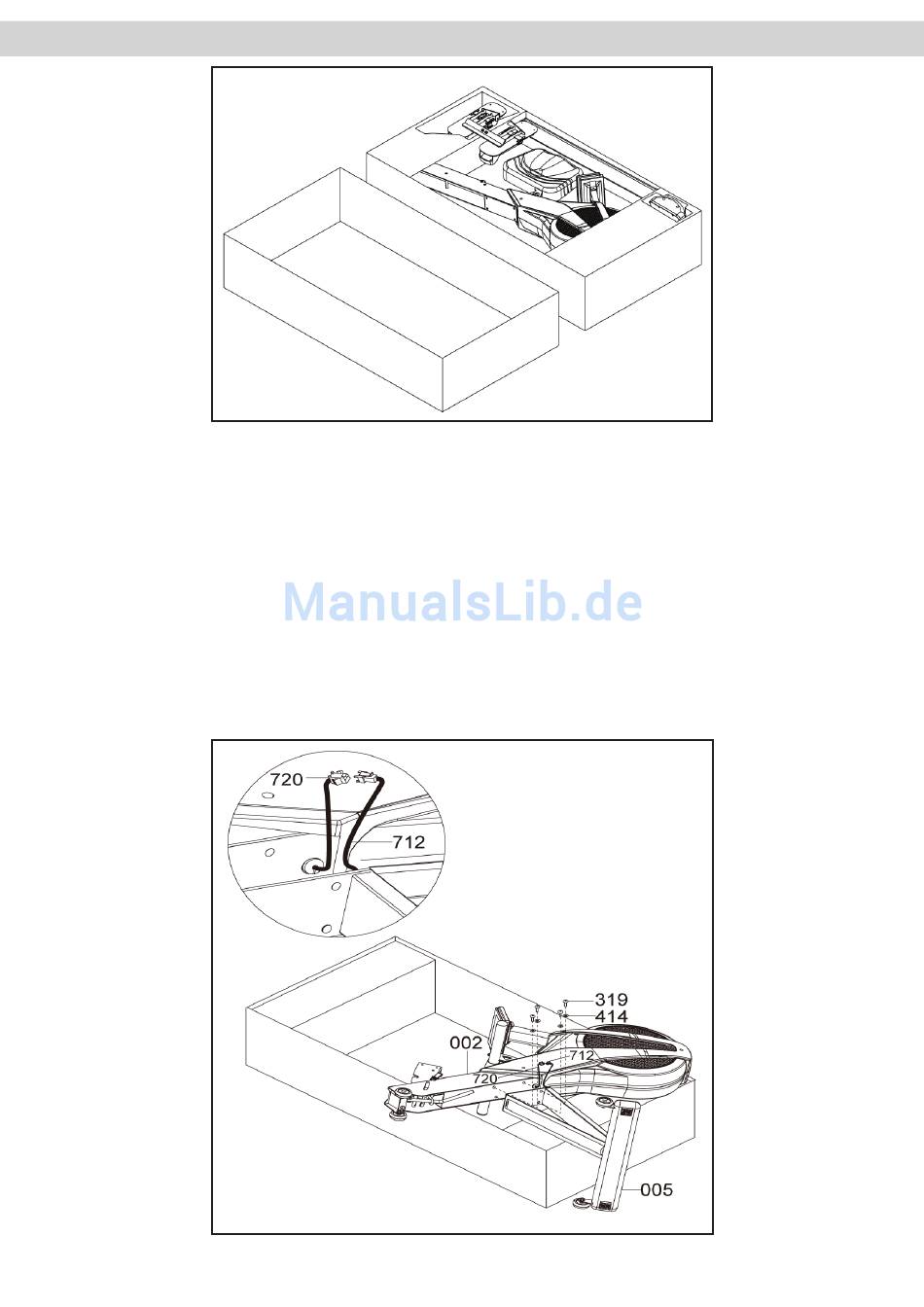

Schritt 1
Sie benötigen eine freie Fläche von 2x2.5Meter.
Schritt 2
Entfernen Sie die Schrauben (319) mit den Unterlegscheiben
(414) am Hauptrahmen (002)
Verbinden Sie das untere Datenkabel (712) mit dem Oberen
(720).
Montieren Sie den vorderen Standfuß (005) am Hauptrahmen
(002) mit den zuvor entfernten Schrauben (319) und
Unterlgescheiben (414). Achten Sie darauf, dass der vordere
Standfuß das Datenkaben nicht beschädigt!
3. Assembly
Step 1
Clear a 2x2.5 meter working space before unpacking your rower.
Step2
Remove 4 x BOLT (319) and 4 x WASHER (414) from the MAIN
FRAME (002).
Connect AC ADAPTOR CABLE (712) to COMPUTER CABLE
(720).
Assemble the STABILIZER - FRONT (005) with the same 4X
BOLT (319) and 4 x WASHER (414) and tighten firmly.
Before assembling make sure the STABILIZER - FRONT (005) is
not pressing the (712) AC ADAPTOR CABLE & the COMPUTER
CABLE (720).
04
