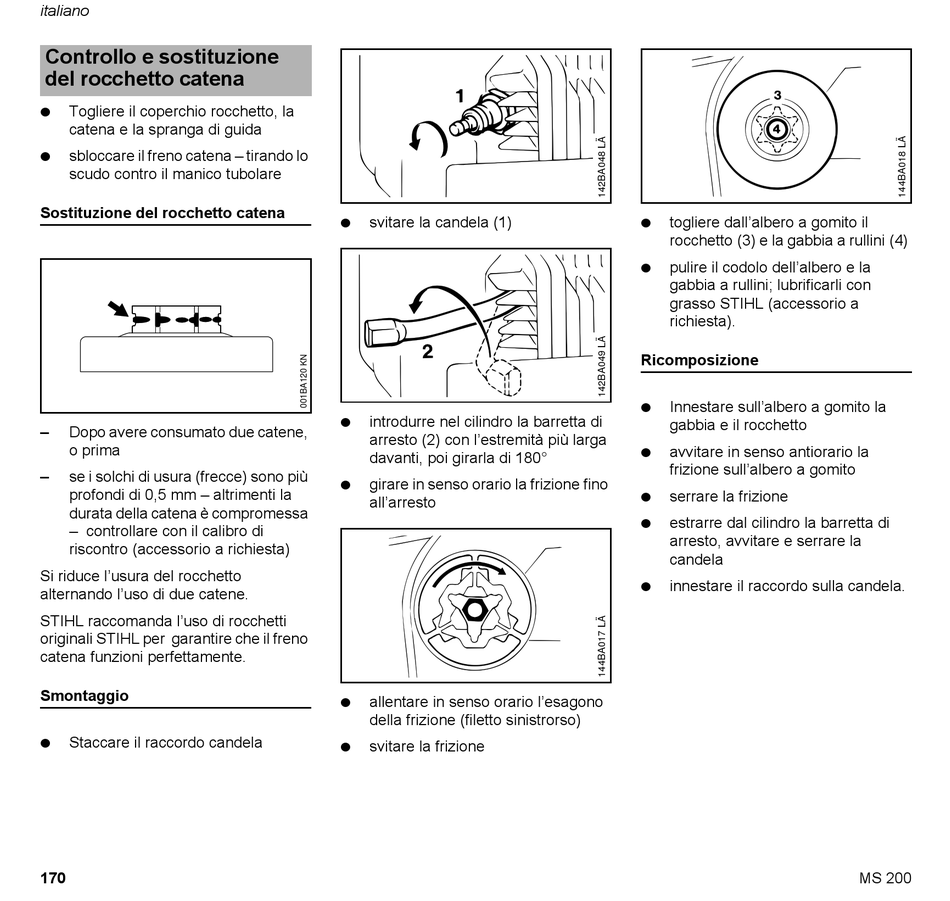

Controllo e sostituzione
del rocchetto catena
N Togliere il coperchio rocchetto, la
catena e la spranga di guida
N
sbloccare il freno catena – tirando lo
scudo contro il manico tubolare
Sostituzione del rocchetto catena
– Dopo avere consumato due catene,
o prima
– se i solchi di usura (frecce) sono più
profondi di 0,5 mm – altrimenti la
durata della catena è compromessa
– controllare con il calibro di
riscontro (accessorio a richiesta)
Si riduce l'usura del rocchetto
alternando l'uso di due catene.
STIHL raccomanda l'uso di rocchetti
originali STIHL per garantire che il freno
catena funzioni perfettamente.
Smontaggio
N Staccare il raccordo candela
170
N
svitare la candela (1)
N introdurre nel cilindro la barretta di
arresto (2) con l'estremità più larga
davanti, poi girarla di 180°
N
girare in senso orario la frizione fino
all'arresto
N allentare in senso orario l'esagono
della frizione (filetto sinistrorso)
N
svitare la frizione
N
togliere dall'albero a gomito il
rocchetto (3) e la gabbia a rullini (4)
N pulire il codolo dell'albero e la
gabbia a rullini; lubrificarli con
grasso STIHL (accessorio a
richiesta).
Ricomposizione
N Innestare sull'albero a gomito la
gabbia e il rocchetto
N avvitare in senso antiorario la
frizione sull'albero a gomito
N serrare la frizione
N estrarre dal cilindro la barretta di
arresto, avvitare e serrare la
candela
N innestare il raccordo sulla candela.
