Dell PowerEdge 6850 Anleitung Seite 70

VORSICHT: Viele Reparaturarbeiten dürfen nur von zugelassenen Servicetechnikern durchgeführt werden. Fehlerbehebungsmaßnahmen oder
einfache Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des
Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche sind nicht durch die
Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
1. Schalten Sie das System sowie die angeschlossenen Peripheriegeräte aus, und unterbrechen Sie die Stromzufuhr.
2. Öffnen Sie das System. Siehe System öffnen
3. Entfernen Sie die Kühlkörperabdeckung. Siehe Luftleitblech
HINWEIS: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die SCSI-Laufwerke und den Laufwerkträger für das
Disketten- bzw. optische Laufwerk aus dem System entfernen, bevor Sie die Rückwandplatine entfernen. Die Nummern der einzelnen Festplatten
müssen notiert und vor dem Entfernen auf den Festplatten vermerkt werden, damit sie an den gleichen Positionen wieder eingesetzt werden können.
4. Entriegeln Sie die SCSI-Festplatten und ziehen Sie sie aus dem System. Siehe
5. Entfernen Sie den Laufwerkträger für das Disketten- bzw. optische Laufwerk Siehe Abbildung 7-3.
6. Entfernen Sie die Prozessorplatzhalter bzw. Kühlkörper von den Prozessoren 2 und 4. Siehe System öffnen
Systemkomponenten.
7. Trennen Sie das SCSI-, Schnittstellen- und Stromversorgungskabel von der Vorderseite der SCSI-Rückwandplatine. Siehe Abbildung A-5.
HINWEIS: Wenn Sie das Bedienfeldkabel abnehmen, verwenden Sie die weiße Abziehlasche neben dem Kabelanschluss, um Schäden an der SCSI-
Rückwandplatine oder am Kabel selbst zu vermeiden.
8. Trennen Sie das Bedienfeldkabel von der Rückseite der SCSI-Rückwandplatine. Siehe Abbildung A-5.
9. SCSI-Rückwandplatine entfernen:
a. Ziehen Sie den federbelasteten blauen Sicherungsstift von der Vorderseite der Rückwandplatine weg, und ziehen Sie dann die Platine nach oben.
Siehe Abbildung 7-6.
b. Wenn die Rückwandplatine den oberen Anschlag erreicht hat, ziehen Sie die Platine zur Rückseite des Systems, um sie aus den Haltern zu
entfernen.
c. Heben Sie die Platine aus dem System, wobei Sie sorgfältig darauf achten, dass keine Komponenten auf der Platine beschädigt werden.
d. Legen Sie die SCSI-Rückwandplatine mit der Oberseite nach unten auf eine Arbeitsfläche.

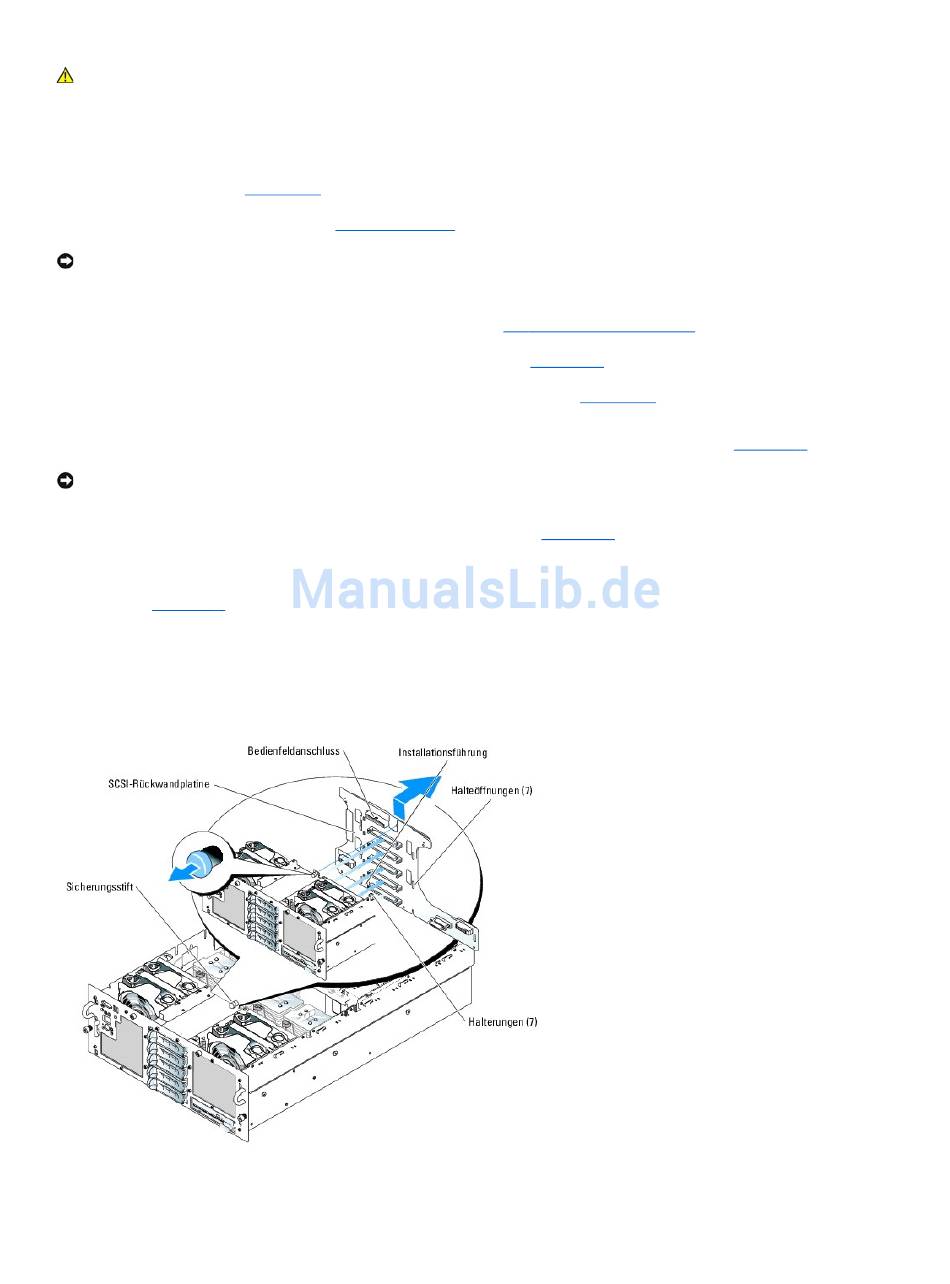

Abbildung 7-6. SCSI-Rückwandplatine entfernen und installieren
SCSI-Zusatzkarte installieren
unter Fehlerbehebung beim System.
entfernen unter Installieren von Systemkomponenten.
SCSI-Festplattenlaufwerk entfernen.
im Abschnitt Installieren von
