Dell PowerEdge 6850 Anleitung Seite 59

Dieser Vorgang beschreibt, wie eine Speicher-Riserkarte in einer nicht-hot-plug-fähigen Konfiguration sicher entfernt und installiert wird.
VORSICHT: Viele Reparaturarbeiten dürfen nur von zugelassenen Servicetechnikern durchgeführt werden. Fehlerbehebungsmaßnahmen oder
einfache Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des
Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche sind nicht durch die
Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
1. Schalten Sie das System sowie die angeschlossenen Peripheriegeräte aus, und unterbrechen Sie die Stromzufuhr.
2. Öffnen Sie das System. Siehe System öffnen
3. Speicher-Riserkarte entfernen:
a. Drücken Sie die Freigabeklinke am Riserkartengriff nach innen. Siehe Abbildung 6-13.
b. Heben Sie den Riserkartengriff an, und ziehen Sie die Riserkarte gerade nach oben heraus.
c. Entfernen Sie den Riserkartenisolator aus Kunststoff. Siehe
4. Nachdem Sie Speichermodule hinzugefügt, entfernt oder ausgetauscht haben, bringen Sie den Isolator wieder an. Siehe Speichermodule installieren
oder Speichermodule entfernen.
5. Speicher-Riserkarte installieren:
a. Stellen Sie sicher, dass der Riserkartengriff vollständig ausgezogen ist, und richten Sie dann beide Kanten der Riserkarte mit der vorderen und
hinteren Kartenführung aus. Siehe Abbildung 6-13.
b. Senken Sie die Riserkarte ab, bis sich der Stecker der Riserkarte in der Nähe des Anschlusses auf der Systemplatine befindet.
c. Richten Sie die beiden Anschlüsse korrekt aus, und drücken Sie dann die Riserkarte mit sanftem Druck vollständig in ihren Sitz.
d. Drücken Sie den Riserkartengriff nach unten, bis die Freigabeklinke einrastet.
Speichermodule installieren
VORSICHT: Viele Reparaturarbeiten dürfen nur von zugelassenen Servicetechnikern durchgeführt werden. Fehlerbehebungsmaßnahmen oder
einfache Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des
Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche sind nicht durch die
Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
1. Wenn Sie Speicher in einer hot-plug-fähigen Speicherbetriebsumgebung installieren, entfernen Sie die Speicher-Riserkarte wie unter
Speicher-Riserkarte entfernen und installieren
Wenn Sie Speicher in einer nicht-hot-plug-fähigen Speicherbetriebsumgebung installieren, entfernen Sie die Speicher-Riserkarte wie unter
plug-fähige Speicher-Riserkarte entfernen und installieren
2. Lokalisieren Sie die Speichermodulsockel. Siehe Abbildung A-3.
3. Drücken Sie wie in Abbildung 6-14 gezeigt die Lösevorrichtungen des Speichermodulsockels, damit das Speichermodul in den Sockel eingeführt werden
kann.

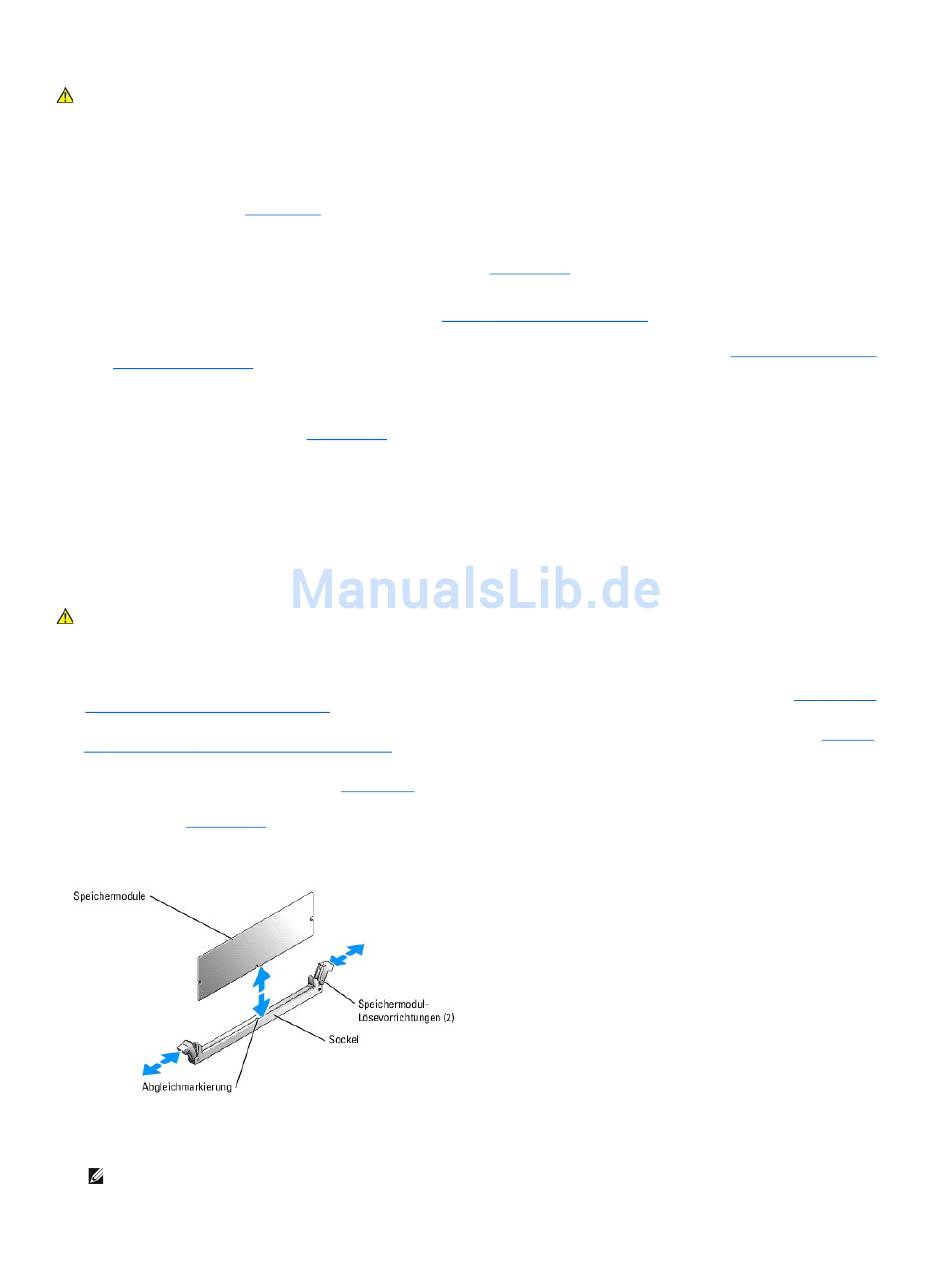

Abbildung 6-14. Speichermodul installieren und entfernen
4. Richten Sie den Anschluss des Speichermoduls mit der Passung am Speichermodulsockel aus, und setzen Sie das Speichermodul in den Sockel ein.
ANMERKUNG: Die Passung im Speichermodulsockel sorgt dafür, dass die Speichermodule nicht verkehrt herum installiert werden können.
5. Um das Speichermodul im Steckplatz einrasten zu lassen, drücken Sie mit den Daumen auf das Speichermodul, während Sie mit den Zeigefingern die
Lösevorrichtung nach oben ziehen.
unter Fehlerbehebung beim System.
Speicher-Riserkartenisolator
beschrieben.
beschrieben.
entfernen.
Hot-plug-fähige
Nicht-hot-
