Gleichstromanschlüsse P3, P5, P8 Und P9 - Dell OptiPlex 760 Servicehandbuch

23 +5 VDC
24 GND

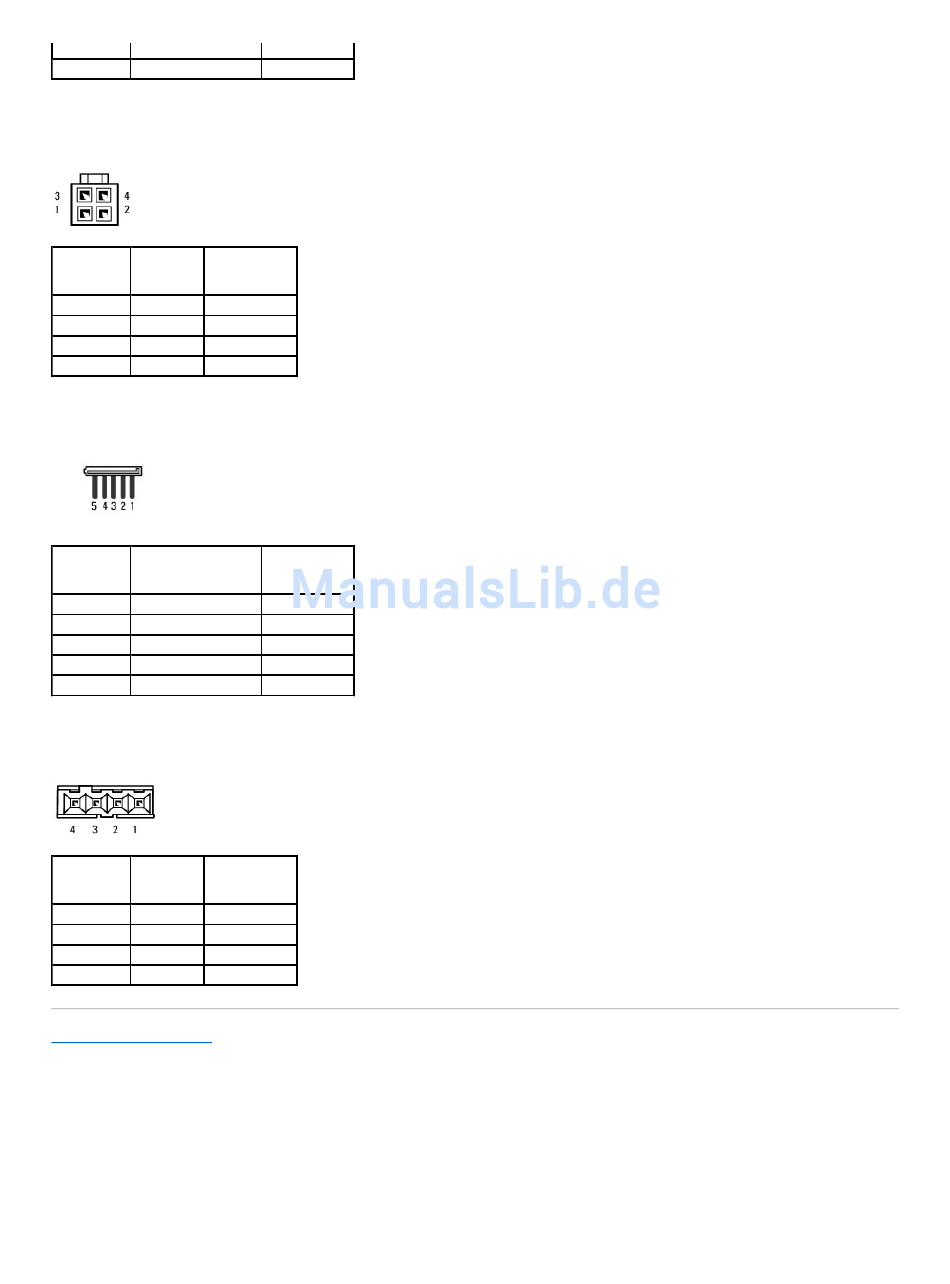

Gleichstromstecker P2
Pin-Nummer Signalname 18-AWG-Draht
1 GND Schwarz
2 GND Schwarz
3 +12 VADC Gelb
4 +12 VADC Gelb
Gleichstromanschlüsse P3, P5, P8 und P9
Pin-Nummer Signalname
1 +3,3 V Gleichspannung Orange
2 GND
3 +5 VDC
4 GND
5 +12 VBDC
Gleichstromstecker P7
Pin-Nummer Signalname 22-AWG-Draht
1 +5 VDC Rot
2 GND Schwarz
3 GND Schwarz
4 +12 VDC Gelb
Zurück zum Inhaltsverzeichnis
Rot
Schwarz
18-AWG-Draht
Schwarz
Rot
Schwarz
Weiß
