Dell OptiPlex 760 Servicehandbuch Seite 200

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen
Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die
dazugehörige Homepage unter www.dell.com/regulatory_compliance an.
WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Stromversorgung.
VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem
Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am
Computergehäuse.

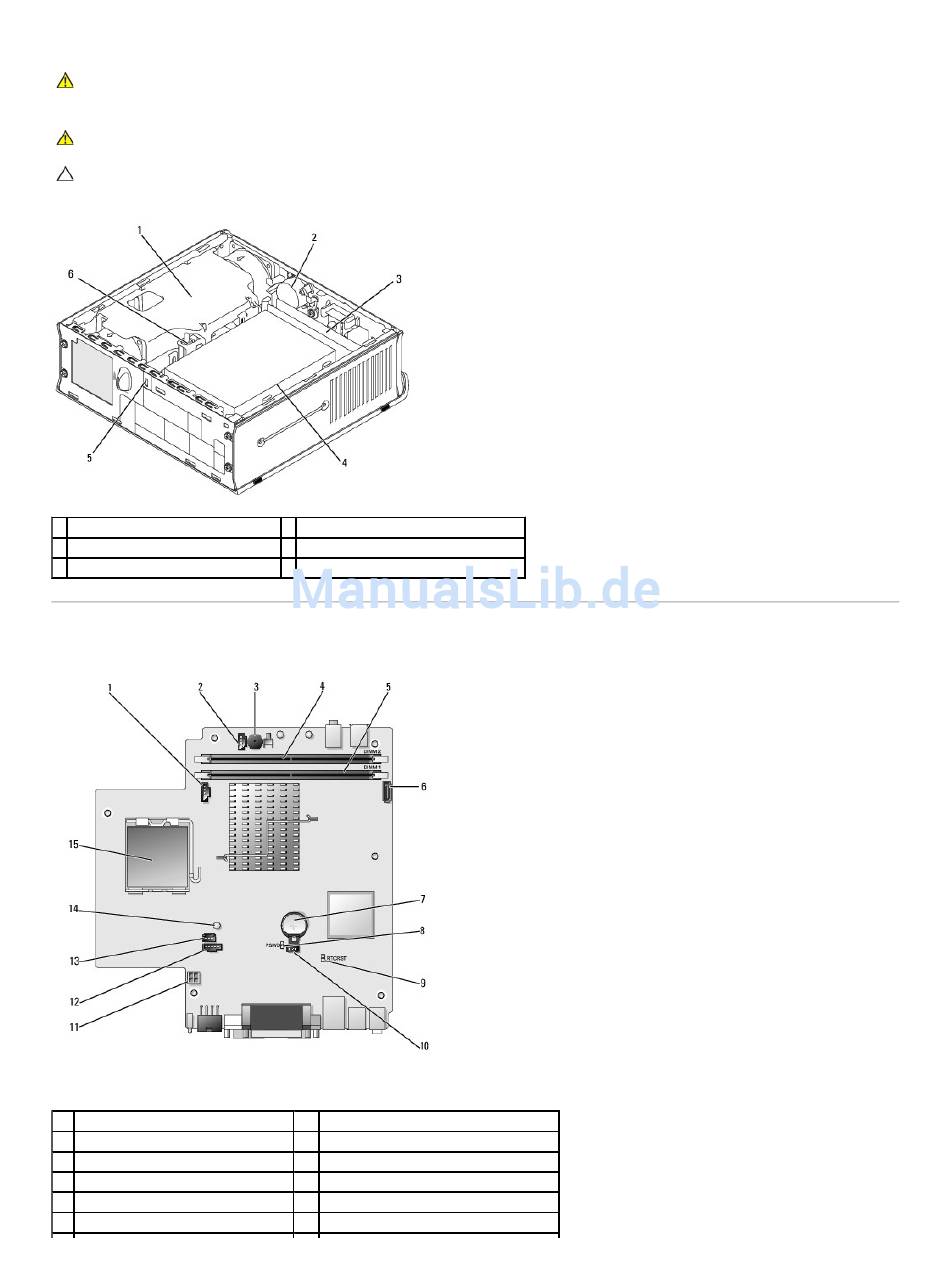

1 Prozessorlüfter-/Kühlkörperanordnung 2 Lautsprecher (optional)
3 Speichermodule (2)
5 Sicherungskabeleinschub
Komponenten der Systemplatine
1 Lüfteranschluss (FAN_FRONT)
3 Systemplatinen-Lautsprecher (BEEP)
5 Kanal-A-Speicheranschluss (DIMM_1)
7 Batterie (BATT)
9 leerer CMOS-Jumper (RTCRST)
11 Festplatten-Netzanschluss (SATA_PWR) 12
4 Festplattenlaufwerk
6 Schalter für die Gehäuseeingriffswarnung
2 interner Lautsprecheranschluss (INT_SPKR)
4 Kanal-B-Speicheranschluss (DIMM_2)
6 SATA-Datenkabelanschluss (SATA0)
8 Kennwortjumper (PSWD)
10 Anschluss für Festplattenlüfter (FAN_HDD)
Lüfteranschluss (FAN_REAR)
