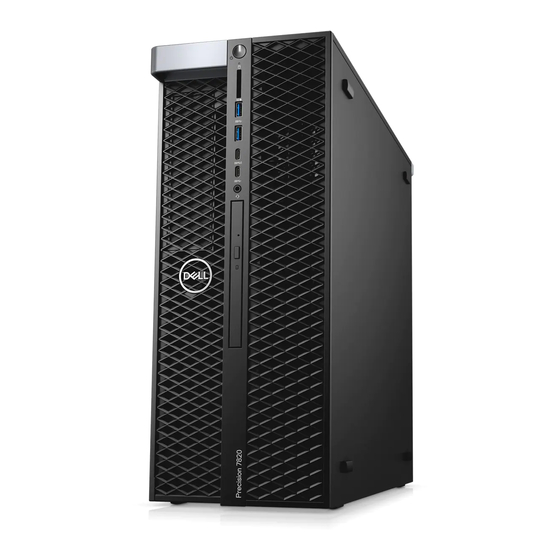

Dell Precision 7820 Tower Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. PCs
  5. Precision 7820 Tower
  6. Benutzerhandbuch
Dell Precision 7820 Tower Benutzerhandbuch

Dell Precision 7820 Tower Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für Precision 7820 Tower:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dell Precision 7820 Tower
Benutzerhandbuch
Vorschriftenmodell: D02T
Vorschriftentyp: D02T001
August 2021
Rev. A04

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision 7820 Tower

Inhaltszusammenfassung für Dell Precision 7820 Tower

  • Seite 1 Dell Precision 7820 Tower Benutzerhandbuch Vorschriftenmodell: D02T Vorschriftentyp: D02T001 August 2021 Rev. A04...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2017-2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Gehäuse........................... 7 Vorderansicht..................................7 Rückansicht.................................... 8 Innenansicht................................... 9 Hauptkomponenten Ihres Systems............................10 Kapitel 2: Arbeiten am Computer....................12 Sicherheitshinweise................................12 Schutz vor elektrostatischer Entladung........................13 ESD-Service-Kit ................................13 Sicherheitshinweise................................14 Ausschalten des Computers – Windows.......................... 15 Vor der Arbeit an Komponenten im Innern des Computers....................15 Nach der Arbeit an Komponenten im Inneren des Computers..................
  • Seite 4 Halterung für optisches 5,25-Zoll-Laufwerk........................39 Entfernen der 5,25-Zoll-ODD-Halterung........................39 Installieren des Schachts für das optische 5,25-Zoll-Laufwerk................42 Vordere E/A-Leiste................................42 Entfernen der vorderen E/A-Leiste..........................42 Anbringen der vorderen E/A-Leiste..........................45 Halterung der E/A-Leiste..............................46 Entfernen der Halterung der E/A-Leiste........................46 Anbringen der Halterung der E/A-Leiste........................47 VROC-Modul..................................47 Entfernen des VROC-Moduls............................
  • Seite 5 Entfernen des 2. Prozessors und der Erweiterungskarte..................71 Installieren des 2. Prozessors und der Erweiterungskarte..................77 Systemplatine..................................85 Entfernen der Systemplatine............................85 Einbauen der Systemplatine............................91 Komponenten der Systemplatine..........................91 Kapitel 4: Technologie und Komponenten..................93 Speicherkonfiguration................................. 93 Technologieliste................................... 93 MegaRAID-Controller 9440-8i und 9460-16i........................95 Teradici PCoIP..................................
  • Seite 6 Netzwerktreiber................................. 125 Audiotreiber..................................125 Speicher-Controller-Treiber..............................125 Andere Treiber..................................125 Kapitel 8: Fehlerbehebung......................127 Dell ePSA-Diagnose 3.0 (Enhanced Pre-boot System Assessment, Erweiterte Systemtests vor Hochfahren des Computers)................................127 Ausführen der ePSA-Diagnose........................... 127 Festplattenlaufwerk: Anzeigecodes..........................127 Codes des blinkenden Betriebsschalters vor dem Systemstart...................129 Kapitel 9: Kontaktaufnahme mit Dell....................134...

  • Seite 7: Kapitel 1: Gehäuse

    Gehäuse Dieses Kapitel zeigt die unterschiedlichen Gehäuseansichten zusammen mit den Ports und Steckern und erklärt die FN- Tastenkombinationen. Themen: • Vorderansicht • Rückansicht • Innenansicht • Hauptkomponenten Ihres Systems Vorderansicht 1. Betriebsschalter 2. HDD-Aktivitäts-LED 3. SD-Kartensteckplatz 4. USB 3.1 Gen 1-Anschlüsse 5.

  • Seite 8: Rückansicht

    9. Flaches optisches Laufwerk 10. Halterung für optisches 5,25-Zoll-Laufwerk Rückansicht 1. BIST-LED des Netzteils 2. Netzteil 3. Mikrofonanschluss/Eingang 4. Line-Out-Anschluss 5. Serielle Schnittstelle 6. PS/2-Maus-Anschluss 7. PS/2-Tastaturanschluss 8. Netzwerkanschluss 9. USB 3.1 Gen1-Anschlüsse 10. USB 3.1 Gen 1-Anschluss (unterstützt Smart Power On) 11.

  • Seite 9: Innenansicht

    Innenansicht 1. Netzteilhalterung 2. Taste für HDD-Blendenverriegelung/-entriegelung 3. Halterung für 5,25-Zoll-ODD 4. Eingriffschalter 5. PCIe-Kartenhalter 6. Systemplatine 7. GPU 8. Kühlgehäuse Gehäuse...

  • Seite 10: Hauptkomponenten Ihres Systems

    1. Kühlkörper 2. Netzteilverteilungsplatine 3. Systemlüfter 4. 5,25-Zoll-ODD-Halterung 5. Lautsprecher 6. Optisches Festplattenlaufwerk (2,5-Zoll) 7. Vorderer Systemlüfter 8. Knopfzellenbatterie 9. PCIe-Karte halber Baulänge 10. Hinterer Systemlüfter Hauptkomponenten Ihres Systems In diesem Abschnitt werden die wichtigsten Komponenten Ihres Systems mit den zugehörigen Positionen dargestellt. Gehäuse...
  • Seite 11 18. Vorderer Systemlüfter 19. Netzteil (PSU) ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß den vom Kunden erworbenen Garantieleistungen verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter.

  • Seite 12: Kapitel 2: Arbeiten Am Computer

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.

  • Seite 13: Schutz Vor Elektrostatischer Entladung

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 14: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 15: Ausschalten Des Computers - Windows

    VORSICHT: Gehen Sie mit Komponenten und Erweiterungskarten vorsichtig um. Berühren Sie keine Komponenten oder Kontakte auf der Karte. Halten Sie die Karte möglichst an ihren Kanten oder dem Montageblech. Fassen Sie Komponenten wie Prozessoren grundsätzlich an den Kanten und niemals an den Kontaktstiften an. VORSICHT: Ziehen Sie beim Trennen eines Kabels vom Computer nur am Stecker oder an der Zuglasche und nicht am Kabel selbst.

  • Seite 16: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    Nach der Arbeit an Komponenten im Inneren des Computers ANMERKUNG: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. 1. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. 2.

  • Seite 17: Kapitel 3: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Themen: • Liste der Schraubengrößen • Empfohlene Werkzeuge • Netzteil (PSU) • Seitenabdeckung • Frontblende • HDD-Blende • Festplattenbaugruppe • NVMe-FlexBay-Schacht • Flaches optisches Laufwerk • Vordere E/A-Blende • Halterung für optisches 5,25-Zoll-Laufwerk • Vordere E/A-Leiste •...

  • Seite 18: Empfohlene Werkzeuge

    Tabelle 1. Schraubenliste (fortgesetzt) Komponente Schraubentyp Menge Festplattenhalterung M3 x 5,0 mm Halterung für optisches 5,25-Zoll-Laufwerk #6-32 UNC x 6,0 mm M3 x 5,0 mm Systemplatine #6-32 x 1/4 Zoll Fixierte Halterung des mittleren Lüfters #6-32 x 1/4 Zoll Mittlere Lüfterhalterung #6-32 x 1/4 Zoll Hintere Lüfterhalterung #6-32 x 1/4 Zoll...

  • Seite 19: Installieren Des Netzteils

    Installieren des Netzteils 1. Schieben Sie das Netzteil in den PSU-Steckplatz des Systems. 2. Verbinden Sie das Stromkabel mit dem System. 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.Nach der Arbeit an Komponenten im Inneren des Computers auf Seite 16 Seitenabdeckung...
  • Seite 20 4. Ziehen Sie den Riegel [1] nach oben und drehen Sie ihn, um die Abdeckung zu lösen [2]. Entfernen und Einbauen von Komponenten...

  • Seite 21: Anbringen Der Seitenabdeckung

    5. Heben Sie die Abdeckung an, um sie vom System zu entfernen. Anbringen der Seitenabdeckung 1. Richten Sie zunächst die Unterkante der Seitenabdeckung am Gehäuse aus. 2. Stellen Sie sicher, dass der Haken an der Unterkante der Seitenabdeckung in den Aussparungen am System einrastet. 3.
  • Seite 22 3. So entfernen Sie die Frontverkleidung: a. Drücken Sie auf den Riegel und hebeln Sie die Halteklammern auf, um die Frontverkleidung vom System zu lösen. b. Drehen Sie die Verkleidung nach vorn und nehmen Sie die Frontverkleidung vom System ab. Entfernen und Einbauen von Komponenten...

  • Seite 23: Installieren Der Frontverkleidung

    Installieren der Frontverkleidung 1. Halten Sie die Verkleidung und stellen Sie sicher, dass die Haken an der Verkleidung in den Aussparungen am System einrasten. 2. Drehen Sie die Verkleidung nach vorn und drücken Sie auf die Frontverkleidung, bis die Laschen einrasten. 3.

  • Seite 24: Installieren Der Hdd-Blende

    Installieren der HDD-Blende 1. Halten Sie die Verkleidung und stellen Sie sicher, dass die Haken an der Verkleidung in den Aussparungen am System einrasten. 2. Drücken Sie auf die blaue Verriegelungstaste am linken Rand des ODD-Schachts, um die Blende am System zu befestigen. 3.
  • Seite 25 HDD-Blende 3. So entfernen Sie den HDD-Träger: a. Drücken Sie die Entriegelungstaste [1], um die Lasche zu öffnen [2]. b. Ziehen Sie am Riegel, um den Träger aus dem HDD-Schacht zu schieben. Entfernen und Einbauen von Komponenten...

  • Seite 26: Installieren Des Hdd-Trägers

    Installieren des HDD-Trägers 1. Schieben Sie den Träger in den Laufwerkschacht hinein, bis er einrastet. VORSICHT: Achten Sie darauf, dass der Riegel geöffnet ist, bevor Sie den Träger installieren. 2. Verriegeln Sie den Riegel. 3. Bauen Sie folgende Komponenten ein: HDD-Blende Seitenabdeckung 4.
  • Seite 27 HDD-Blende Festplattenträger 3. So entfernen Sie das 3,5-Zoll-HDD (Festplattenlaufwerk): a. Erweitern Sie die Seite des Trägers. b. Heben Sie das Festplattenlaufwerk aus dem Träger heraus. 4. So entfernen Sie das 2,5-Zoll-HDD (Festplattenlaufwerk): a. Erweitern Sie die zwei Seiten des Trägers. b.

  • Seite 28: Installieren Der Festplatte (Hdd)

    Installieren der Festplatte (HDD) 1. Setzen Sie die HDD in den entsprechenden Steckplatz in der HDD-Halterung ein, und zwar mit dem Anschlussende des Festplattenlaufwerks in Richtung der Rückseite des HDD-Trägers. 2. Schieben Sie den HDD-Träger in den Festplattenlaufwerkschacht. 3. Installieren Sie folgendes: Festplattenträger HDD-Blende Seitenabdeckung...
  • Seite 29 b. Ziehen Sie am Riegel, um den Träger aus dem HDD-Schacht zu schieben. Entfernen und Einbauen von Komponenten...
  • Seite 30 4. So entfernen Sie den SSD-Träger aus dem NVMe-FlexBay-Schacht: a. Drücken Sie auf die Entriegelungstaste und ziehen Sie den M.2-SSD-Träger aus dem NVMe-FlexBay-Schacht. b. Ziehen Sie den M.2-SSD-Träger aus dem NVMe-FlexBay-Schacht. Entfernen und Einbauen von Komponenten...
  • Seite 31 5. So entfernen Sie die SSD aus dem SSD-Träger: a. Entfernen Sie die Schrauben auf beiden Seiten der SSD. b. Entfernen Sie die Schraube von der Oberseite des SSD-Trägers. Entfernen und Einbauen von Komponenten...
  • Seite 32 c. Schieben Sie die SSD-Abdeckung von der Oberseite des Trägers. d. Schieben Sie die SSD aus dem M.2-Steckplatz auf dem Träger. Entfernen und Einbauen von Komponenten...

  • Seite 33: Einbauen Des Nvme-Flexbay-Schachts

    Einbauen des NVMe-FlexBay-Schachts 1. So installieren Sie die SSD im Träger: a. Entfernen Sie die SSD-Platzhalterattrappe aus dem SSD-Träger. b. Lösen Sie das Klebeband vom SSD-Träger. Entfernen und Einbauen von Komponenten...
  • Seite 34 c. Lösen Sie das Klebeband von der SSD-Trägerabdeckung. 2. Setzen Sie die SSD in den Träger ein. Entfernen und Einbauen von Komponenten...

  • Seite 35: Flaches Optisches Laufwerk

    3. Bringen Sie die beiden Seitenschrauben und die Schraube in der Mitte wieder an. 4. Um den SSD-Träger zu installieren, schieben Sie den Träger in den NVMe-FlexBay-Schacht, bis er hörbar einrastet. 5. Schieben Sie den Träger in den Laufwerkschacht hinein, bis er einrastet. VORSICHT: Achten Sie darauf, dass der Riegel geöffnet ist, bevor Sie den Träger installieren.
  • Seite 36 b. Schieben Sie das flache optische Laufwerk aus dem System heraus. Entfernen und Einbauen von Komponenten...

  • Seite 37: Installieren Des Flachen Optischen Laufwerks

    Installieren des flachen optischen Laufwerks 1. Schieben Sie das flache optische Laufwerk in den Steckplatz im Gehäuse ein. 2. Ziehen Sie die Schraube fest, um das flache optische Laufwerk am Gehäuse zu befestigen. 3. Bringen Sie die Seitenabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 38 b. Heben Sie die Blende aus dem Gehäuse. Entfernen und Einbauen von Komponenten...

  • Seite 39: Anbringen Der Vorderen E/A-Blende

    Anbringen der vorderen E/A-Blende 1. Halten Sie die E/A-Blende und stellen Sie sicher, dass die Haken an der Blende in den Aussparungen am System einrasten. 2. Drücken Sie auf die Laschen und befestigen Sie sie am Gehäuse. 3. Bauen Sie folgende Komponenten an: Frontverkleidung Seitenabdeckung 4.
  • Seite 40 b. Lösen Sie die fünf Schrauben [1, 2], mit denen die Halterung am Gehäuse befestigt ist. Entfernen und Einbauen von Komponenten...
  • Seite 41 c. Schieben Sie die ODD-Halterung zur Rückseite des Systems hin und heben Sie sie vom Gehäuse ab. Entfernen und Einbauen von Komponenten...

  • Seite 42: Installieren Des Schachts Für Das Optische 5,25-Zoll-Laufwerk

    Installieren des Schachts für das optische 5,25-Zoll-Laufwerk 1. Platzieren Sie die Halterung für das optische Laufwerk in Ihrem Steckplatz im System. 2. Bringen Sie die Schrauben (6-32 x 6,0 mm) wieder an. 3. Setzen Sie die Blende des optischen Laufwerks wieder in den Steckplatz ein. 4.
  • Seite 43 a. Trennen Sie das Kabel des Eingriffschalters [1], das USB 3.1-Kabel [2], das vordere E/A-Stromkabel [3], das USB 3.1-Kabel [4], das Lautsprecherkabel [5], das Audiokabel [6] ANMERKUNG: Ziehen Sie den Stecker nicht an den Drähten heraus. Trennen Sie stattdessen das Kabel, indem Sie am Stecker selbst ziehen.
  • Seite 44 c. Schieben Sie die E/A-Leiste aus dem Gehäuse. Entfernen und Einbauen von Komponenten...

  • Seite 45: Anbringen Der Vorderen E/A-Leiste

    Anbringen der vorderen E/A-Leiste 1. Setzen Sie die E/A-Leiste in den vorgesehenen Steckplatz im System ein. 2. Schieben Sie die Leiste, um die Haken in der Gehäuseöffnung zu befestigen. 3. Ziehen Sie die Schraube fest, um die vordere E/A-Leiste am Gehäuse zu befestigen. 4.

  • Seite 46: Halterung Der E/A-Leiste

    6. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Halterung der E/A-Leiste Entfernen der Halterung der E/A-Leiste 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontverkleidung Vordere E/A-Blende...

  • Seite 47: Anbringen Der Halterung Der E/A-Leiste

    Anbringen der Halterung der E/A-Leiste 1. Setzen Sie die E/A-Leiste in die Metallhalterung ein. 2. Bringen Sie die Schrauben wieder an, mit denen die Halterung der E/A-Leiste an der E/A-Leiste befestigt wird. 3. Bauen Sie folgende Komponenten ein: Vordere E/A-Leiste Vordere E/A-Blende Halterung für optisches 5,25-Zoll-Laufwerk Frontverkleidung...

  • Seite 48: Installieren Des Vroc-Moduls

    Installieren des VROC-Moduls Schließen Sie das VROC-Modul an der Systemplatine an. Eingriffschalter Entfernen des Eingriffschalters 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontverkleidung Halterung für optisches 5,25-Zoll-Laufwerk 3.

  • Seite 49: Installieren Des Eingriffsschalters

    Installieren des Eingriffsschalters 1. Setzen Sie den Eingriffschalter in den Steckplatz im Systemgehäuse ein. 2. Bringen Sie die Schraube wieder an, um den Schalter am Gehäuse zu befestigen. 3. Schließen Sie das Kabel an die Systemplatine an. 4. Bauen Sie folgende Komponenten ein: Halterung für optisches 5,25-Zoll-Laufwerk Frontverkleidung Seitenabdeckung...

  • Seite 50: Einbauen Des Internen Gehäuselautsprechers

    Seitenabdeckung Frontverkleidung Halterung für optisches 5,25-Zoll-Laufwerk 3. So entfernen Sie den internen Gehäuselautsprecher: a. Trennen Sie das Lautsprecherkabel [1] vom vorderen E/A-Modul. b. Drücken Sie auf die Sicherungslaschen des Lautsprechers [2] und ziehen Sie zum Lösen aus dem System. c. Drücken Sie den Lautsprecher [3] vorsichtig mit dem Kabel aus dem System. Einbauen des internen Gehäuselautsprechers 1.

  • Seite 51: Kühlgehäuse

    Kühlgehäuse Entfernen des Kühlgehäuses 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. So entfernen Sie das Kühlgehäuse: a. Halten Sie das Gehäuse an beiden Enden, drücken Sie auf die Laschen [1] und heben Sie es anschließend [2] aus dem System. Einbauen des Kühlgehäuses 1.

  • Seite 52: Speicher

    Speicher Entfernen des Speichermoduls 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die folgenden Komponenten: Seitenabdeckung Kühlgehäuse 3. Drücken Sie auf die Speichermodul-Haltezungen auf beiden Seiten des Speichermoduls. 4. Heben Sie das Speichermodul aus dem Speichersteckplatz auf der Systemplatine. WARNUNG: Das Drehen des Speichermoduls aus dem Steckplatz kann zu Schäden am Speichermodul führen.
  • Seite 53 c. Nehmen Sie die GPU aus dem PCIe-Steckplatz auf der Systemplatine ab. Entfernen und Einbauen von Komponenten...

  • Seite 54: Einbauen Der Gpu

    Einbauen der GPU 1. Richten Sie die GPU im PCIe-Steckplatz auf der Systemplatine aus und setzen Sie sie ein. 2. Drücken Sie sie nach unten, bis sie richtig im Steckplatz einrastet. 3. Verbinden Sie das Stromkabel mit der GPU. 4. Drücken Sie die blauen Klammern auf dem Abdeckblech nach vorne in die verriegelte Position, um die GPU an der Systemplatine zu befestigen.

  • Seite 55: Einsetzen Der Knopfzellenbatterie

    b. Heben Sie die Knopfzellenbatterie aus der Systemplatine heraus. Einsetzen der Knopfzellenbatterie 1. Stecken Sie die Knopfzellenbatterie in den entsprechenden Steckplatz auf der Systemplatine. 2. Drücken Sie die Knopfzellenbatterie mit dem Plus-Pol (+) nach oben, bis der Entriegelungsriegel zurück in Position springt und die Batterie an der Systemplatine befestigt ist.
  • Seite 56 Seitenabdeckung Kühlgehäuse Frontverkleidung 5,25-Zoll-ODD-Halterung Grafikprozessor (GPU) 3. So entfernen Sie den Systemlüfter: a. Drücken Sie die Steckerlaschen und trennen Sie die beiden Lüfterkabel von der Systemplatine. ANMERKUNG: Ziehen Sie den Stecker nicht an den Kabeldrähten heraus. Trennen Sie das Kabel stattdessen durch Ziehen am Steckerende.

  • Seite 57: Einbauen Des Systemlüfters

    Einbauen des Systemlüfters 1. Richten Sie den Systemlüfter an seinem Steckplatz auf der Systemplatine aus und befestigen Sie ihn mit den drei Schrauben. 2. Schließen Sie die Lüfterkabel an den Steckplatz auf der Systemplatine an. 3. Bauen Sie folgende Komponenten ein: Grafikprozessor (GPU) Halterung für optisches 5,25-Zoll-Laufwerk Frontverkleidung...

  • Seite 58: Einsetzen Des Lüfters In Die Lüfterhalterung

    b. Heben Sie den Lüfter an und entfernen Sie ihn aus der Lüfterbaugruppe [2]. Einsetzen des Lüfters in die Lüfterhalterung 1. Setzen Sie den Lüfter in die Lüfterhalterung ein. 2. Ziehen Sie die Gummidichtungen fest, mit denen der Lüfter an der Lüfterhalterung befestigt ist. 3.

  • Seite 59: Pcie-Kartenhalter

    PCIe-Kartenhalter Entfernen des PCIe-Kartenhalters 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Grafikprozessor (GPU) 3. So entfernen Sie den PCIe-Kartenhalter: a. Trennen Sie die zwei Stromkabel vom Kabelsteckplatz im PCIe-Kartenhalter [1]. b.

  • Seite 60: Hinterer Systemlüfter

    Grafikprozessor (GPU) Seitenabdeckung 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Hinterer Systemlüfter Entfernen des hinteren Systemlüfters 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Kühlkörpermodul des Prozessors 3.
  • Seite 61 c. Entfernen Sie die Schrauben [1]. d. Drücken Sie auf die Lasche [2], um den Lüfter aus dem System zu entfernen. e. Drehen Sie den Lüfter nach vorne und heben Sie ihn aus dem System. Entfernen und Einbauen von Komponenten...

  • Seite 62: Einbauen Des Hinteren Systemlüfters

    Einbauen des hinteren Systemlüfters 1. Setzen Sie die Lüfterbaugruppe auf der einen Seite ein, um Sie an der Schraubklammer der Netzteilhalterung auszurichten. 2. Drücken Sie auf der anderen Seite gegen die Baugruppe, um Sie an der Schraubklammer der PCI-Halterung auszurichten. 3.
  • Seite 63 3. So entfernen Sie den vorderen Systemlüfter: a. Lösen Sie die folgenden Kabel vom Kartenhalter [5]: ● Kabel SATA 0, 1 [1] ● Kabel SATA 2, 3, 4, 5 [2] ● Kabel ODD 0, 1 [3] ● Kabel USB 3.1 [4] ANMERKUNG: Ziehen Sie den Stecker nicht an den Drähten heraus.

  • Seite 64: Einbauen Des Vorderen Systemlüfters

    Einbauen des vorderen Systemlüfters 1. Richten Sie den vorderen Systemlüfter an dem entsprechenden Steckplatz im Systemgehäuse aus. 2. Bringen Sie die Schraube wieder an, mit der der vordere Systemlüfter am Gehäuse befestigt wird. 3. Schließen Sie das Lüfterkabel an die Systemplatine an. 4.

  • Seite 65: Kühlkörpermodul Des Prozessors

    Kühlkörpermodul des Prozessors Entfernen des Kühlkörpermoduls des Prozessors 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Zum Entfernen des Prozessorkühlkörpermoduls ist ein Torx 30-Schraubenzieher erforderlich. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Kühlgehäuse 3.

  • Seite 66: Installieren Des Kühlkörpermoduls Des Prozessors

    Installieren des Kühlkörpermoduls des Prozessors 1. Setzen Sie den Kühlkörper in den CPU-Steckplatz ein. 2. Bringen Sie die vier Schrauben in diagonaler Reihenfolge (1, 2, 3, 4) wieder an, um den Kühlkörper an der Systemplatine zu befestigen. 3. Bauen Sie folgende Komponenten ein: Kühlgehäuse Seitenabdeckung 4.
  • Seite 67 d. Hebeln Sie die CPU mit einem Torx-Schraubendreher vom Kühlkörpermodul des Prozessors ab. Setzen Sie die Schraubendreherklinge zwischen Klammer und CPU an. ANMERKUNG: Es kann auch ein Flachschraubendreher oder ein Kunststoffstift verwendet werden. e. Lösen Sie die beiden Riegel des Prozessorträgers und heben Sie die CPU vorsichtig an. ANMERKUNG: Vermeiden Sie es, die CPU-Kontakte mit den Fingern zu berühren.

  • Seite 68: Installieren Der Cpu

    Installieren der CPU 1. Positionieren Sie den Prozessorträger so, dass die glatte Seite (ohne Logo) des Trägers nach oben zeigt und das Dreieck auf dem Träger unten links zu sehen ist. 2. Richten Sie den Prozessor am Träger so aus, dass das Dreieck auf der oberen Seite des Prozessors am Dreieck auf dem Träger ausgerichtet ist.
  • Seite 69 3. Drehen Sie sowohl den Prozessor als auch den Träger um, sodass die Stifte am Prozessor und das Logo des Trägers nach oben zeigen. 4. Setzen Sie den Prozessor vorsichtig in den Träger ein, sodass dieser mit den Haken auf den oberen und unteren Seite des Trägers befestigt ist.
  • Seite 70 6. Setzen Sie die Prozessor- und Trägerbaugruppe in den Kühlkörper ein, sodass die Haken an den vier Ecken des Trägers in die Öffnungen des Kühlkörpers einrasten. ANMERKUNG: Überprüfen Sie, nach Einsetzen der Prozessor- und Trägerbaugruppe in den Kühlkörper, ob sich das Dreieckssymbol auf dem Träger in der rechten unteren Ecke des Kühlkörpers befindet (wenn die Unterseite des Kühlkörpers nach oben zeigt).

  • Seite 71: Entfernen Des 2. Prozessors Und Der Erweiterungskarte

    8. Bauen Sie folgende Komponenten ein: Kühlkörper Kühlgehäuse Seitenabdeckung 9. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des 2. Prozessors und der Erweiterungskarte 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer(Vor der Arbeit an Komponenten im Inneren des Computers).
  • Seite 72 c. Trennen Sie das Stromkabel von der Erweiterungskarte. d. Drücken und lösen Sie die Erweiterungskartenverriegelung. Entfernen und Einbauen von Komponenten...
  • Seite 73 e. Heben Sie die Erweiterungskarte aus dem Computer. 4. So entfernen Sie die CPU0 und die Kühlkörperbaugruppe a. Entfernen Sie das Kühlgehäuse von der CPU0. Entfernen und Einbauen von Komponenten...
  • Seite 74 b. Entfernen Sie die Schraube, mit der die Metallhalterung am Gehäuse befestigt ist. c. Trennen Sie das HDD- und ODD-Kabel und entfernen Sie den Metallseparator vom System. Entfernen und Einbauen von Komponenten...
  • Seite 75 d. Lösen Sie die Schrauben des Kühlkörpers von der Systemplatine. e. Trennen Sie das Lüfterkabel von der Systemplatine. Entfernen und Einbauen von Komponenten...
  • Seite 76 f. Heben Sie die CPU0 zusammen mit dem Kühlkörper aus dem Computer. 5. So entfernen Sie den Prozessor von der Kühlkörperbaugruppe a. Drücken und lösen Sie die Verriegelung, mit der die CPU an der Kühlkörperbaugruppe befestigt ist. Entfernen und Einbauen von Komponenten...

  • Seite 77: Installieren Des 2. Prozessors Und Der Erweiterungskarte

    b. Hebeln Sie die Sicherungslaschen auf, um den Prozessor von der Kühlkörperbaugruppe zu lösen. Installieren des 2. Prozessors und der Erweiterungskarte 1. So installieren Sie den Prozessor auf der Kühlkörperbaugruppe: a. Tragen Sie die Wärmeleitpaste auf dem Prozessor auf. Entfernen und Einbauen von Komponenten...
  • Seite 78 b. Setzen Sie den Prozessor wieder auf die Kühlkörperbaugruppe. c. Drücken Sie auf die Verriegelung, um den Prozessor auf der Kühlkörperbaugruppe zu befestigen. Entfernen und Einbauen von Komponenten...
  • Seite 79 2. Installieren Sie die CPU 0 und die Kühlkörperbaugruppe. a. Installieren Sie die auf der Kühlkörperbaugruppe vormontierte CPU 0 auf der Systemplatine. b. Verbinden Sie das Lüfterkabel für die CPU 0 mit der Systemplatine. Entfernen und Einbauen von Komponenten...
  • Seite 80 c. Ziehen Sie die Schrauben des Kühlkörpers an, um die Systemplatine zu befestigen. d. Entfernen Sie die Abdeckung vom CPU 1-Anschluss (bei Upgrades). Entfernen und Einbauen von Komponenten...
  • Seite 81 e. Führen Sie das Kabel des Festplattenlaufwerks und des optischen Laufwerks durch den Metallseparator. f. Bringen Sie die Schraube wieder an, um den Separator am Gehäuse zu befestigen. Entfernen und Einbauen von Komponenten...
  • Seite 82 g. Setzen Sie das Kühlgehäuse für die CPU 0 ein. 3. So installieren Sie die CPU1 und die Erweiterungskarte. a. Setzen Sie die Erweiterungskarte wieder im Computer ein. Entfernen und Einbauen von Komponenten...
  • Seite 83 b. Drücken und befestigen Sie den Erweiterungskartenriegel. c. Verbinden Sie das Stromkabel mit der Erweiterungskarte. Entfernen und Einbauen von Komponenten...
  • Seite 84 d. Installieren Sie die mit der CPU1 vormontierte Kühlkörperbaugruppe und ziehen Sie die Schrauben an [1]. e. Installieren Sie die mit der CPU1 vormontierte Kühlkörperbaugruppe und ziehen Sie die Schrauben an [1]. Entfernen und Einbauen von Komponenten...

  • Seite 85: Systemplatine

    4. Anbringen der Seitenabdeckung 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Kühlgehäuse Speichermodul...
  • Seite 86 d. Trennen Sie die folgenden Kabel von den Anschlüssen der Systemplatine: ● Audiokabel [1] ● Stromkabel [2] ● Kabelhalter [3] ● Stromregelungskabel [4] ● 24-poliges Stromkabel [5] ● Vordere E/A-Leiste [6] Entfernen und Einbauen von Komponenten...
  • Seite 87 e. Trennen Sie die folgenden Kabel: ● Kabel für SATA 2, 3, 4, 5 [1] ● Kabel für SATA 0, 1 [2] ● Kabel für ODD 0, 1 [3] ● USB 3.1-Kabel [4] ● Vorderes Systemlüfterkabel [5] ANMERKUNG: Ziehen Sie den Stecker nicht an den Drähten heraus. Trennen Sie stattdessen das Kabel, indem Sie am Stecker selbst ziehen.
  • Seite 88 f. Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist. Entfernen und Einbauen von Komponenten...
  • Seite 89 g. Schieben Sie die Systemplatine zum HDD-Halterungsmodul, um sie vom System zu trennen. Entfernen und Einbauen von Komponenten...
  • Seite 90 h. Heben Sie die Systemplatine an und nehmen Sie sie aus dem Gehäuse. Entfernen und Einbauen von Komponenten...

  • Seite 91: Einbauen Der Systemplatine

    Einbauen der Systemplatine 1. Platzieren Sie die Hauptplatine korrekt ausgerichtet im Gehäuse. 2. Schieben Sie die Hauptplatine in Position. 3. Bringen Sie die Schrauben wieder an, mit denen die Hauptplatine am Gehäuse befestigt wird. 4. Platzieren Sie die Halterung des Systemlüfters und bringen Sie die einzelne Schraube wieder an der Hauptplatine an. 5.
  • Seite 92 1. Steckplatz 6 PCI 2. Steckplatz PCI 3 x 16 3. Speichersteckplätze 4. CPU0 5. Speichersteckplätze 6. Frontblenden-Audio-Anschluss 7. CPU-Netzanschluss 8. Hinterer Lüfter 0-Anschluss 9. HDD-Lüfteranschluss 10. Hinterer Lüfter 1-Anschluss 11. PCIE1 12. PCIE0 13. Stromregelungsanschluss 14. Piezo-Lautsprecher 15. CPU Lüfter 0 16.

  • Seite 93: Kapitel 4: Technologie Und Komponenten

    Teradici PCoIP Speicherkonfiguration Dieser Abschnitt enthält Informationen über die Speicherkonfiguration des Dell Precision 7820 Tower. Die folgende Tabelle zeigt die Speicherkonfiguration und Bestückungsregeln des Dell Precision 7820 Tower: Technologieliste Dieser Abschnitt enthält Informationen über die Technologien des Dell Precision 7820 Tower-Systems.
  • Seite 94 In der folgenden Tabelle werden die grundlegenden, nur für Dell-interne Benutzer verfügbaren Technologien auf den Dell Precision 7820 Tower-Systemen aufgeführt. Tabelle 2. Technologieliste Anzahl Kategorie Technologie Browserpfad Chipsatz Chipsatz der Intel C620 Serie (C621) Prozessor ● Intel Xeon Platinum 81xx- Prozessor ●...

  • Seite 95: Megaraid-Controller 9440-8I Und 9460-16I

    Interposer) Remote-Lösungen 1-1 Teradici PCoIP ● Client: Zero Client von Dell oder anderen Herstellern (TERA Gen 2) (Dell-Wyse P25), Unterstützung für zwei Monitore ● Host: PCIe x1-PCoIP-Dual-Hostkarte (TERA Gen 2) ● Client: Zero Client von Dell oder anderen Herstellern (TERA Gen 2) (Dell-Wyse P45), Unterstützung für vier Monitore...

  • Seite 96: Wichtige Funktionen

    Wichtige Funktionen: ● Mithilfe von Tri-Mode-SerDes-Technologie können NVMe-, SAS- oder SATA-Geräte in einem einzigen Laufwerkschacht verwendet werden, was für große Flexibilität bei der Konstruktion sorgt. ● Unterstützt Datenübertragungsraten von 12, 6 und 3 Gbit/s (SAS) sowie 6 und 3 GBit/s (SATA) ●...

  • Seite 97: Teradici Pcoip

    Teradici PCoIP Dieser Abschnitt bietet einen Überblick über den Installationsprozess für den Hosttreiber. Installieren der Teradici PCoIP-Hostkarte (Dual/Quad) Installieren Sie die PCoIP-Hosttreibersoftware über dell.com/support. ANMERKUNG: Sie können kein Upgrade der PCoIP-Hosttreibersoftware durchführen, während eine über VMware View vermittelte PCoIP-Sitzung zwischen einer Host-Workstation oder einem Host-PC und einem VMware View Client aktiv ist. Dies würde dazu führen, dass Sie nicht mehr auf die Maus und die Tastatur zugreifen können, wenn die Treibersoftware entfernt wird.

  • Seite 98: Kabelkonfiguration Für Die Energieverwaltung Von Teradici Pcoip-Portal Und Hostkarte

    Kabelkonfiguration für die Energieverwaltung von Teradici PCoIP-Portal und Hostkarte Wenn die Dell Precision Workstation mit dem optionalen Teradici PCoIP-Portal und der Hostkarte geliefert wird, muss sichergestellt werden, dass das Kabel für die Energieverwaltung auf der Teradici Karte korrekt mit der Systemplatine verbunden ist.
  • Seite 99 Anschluss für die Remote-Stromversorgung unter den Beschriftungen 22 auf der schematischen Darstellung der Systemplatine: Stellen Sie sicher, dass das mit der Teradici Karte verbundene Kabel für die Energieverwaltung nicht mit den zweipoligen Clear CMOS oder PSWD Jumpern verbunden ist. Technologie und Komponenten...
  • Seite 100 Durch Einstecken des Kabels für die Energieverwaltung in den Clear CMOS Jumper wird das BIOS beim Senden einer Remote- Startaufforderung an die Teradici Karte zurückgesetzt. Sie müssen dann die Zeit und die BIOS-Einstellungen zurücksetzen. Durch Einstecken des mit der Teradici Karte verbundenen Kabels für die Energieverwaltung in den Clear PSWD-Jumper wird das BIOS-Kennwort gelöscht, sodass ein neues konfiguriert werden muss.

  • Seite 101: Kapitel 5: System

    System Themen: • System • Arbeitsspeicher • Video • Audio • Netzwerk – technische Daten • Kartensteckplätze • Speicherspezifikationen • Externe Anschlüsse • Stromversorgung – Technische Daten • Abmessungen und Gewicht • Umgebungsbedingungen • CPU-Auslastungsmatrix für AEP DIMM System Funktion Technische Daten Prozessortyp ●...

  • Seite 102: Video

    Video Funktionen Technische Daten Grafikkarte ● Radeon Pro WX 9100 ● nVIDIA Quadro GP100 ● NVIDIA Quadro P6000 ● NVIDIA Quadro P5000 ● Radeon Pro WX 7100 ● Radeon Pro WX 5100 ● Radeon Pro WX 4100 ● NVIDIA Quadro P4000 ●...

  • Seite 103: Kartensteckplätze

    Extern zugänglich DVD-ROM; DVD+/-RW 5,25-Zoll-Schachtoptionen: BD, DVD+/-RW Intern zugänglich ● M.2-NVMe-PCIe-SSDs – Bis zu 4 x 1-TB-Laufwerke auf 1 Dell Precision Ultra-Speed-Drive-Quad-x16-Karte. ● Vordere FlexBay-M.2-NVMe-PCIe-SSDs – Bis zu 2 x 1-TB-Laufwerke ● Bis zu 6 x 2,5-Zoll-SATA-Laufwerke ● Bis zu 5 x 3,5-Zoll-SATA-Laufwerke ●...

  • Seite 104: Abmessungen Und Gewicht

    Abmessungen und Gewicht Funktionen Technische Daten Höhe 417,9 mm Breite 176,5 mm Tiefe ● 518,3 mm Optional Schienen-Kit für 19-Zoll-Rackmontage Umgebungsbedingungen Temperatur Technische Daten Betrieb 5 °C bis 35 °C (41 °F bis 95 °F) ANMERKUNG: * Ab 5000 Fuß verringert sich die maximale Umgebungstemperatur für den Dauerbetrieb um 1 °C (1,8 °F) pro 1 000 Fuß...
  • Seite 105 Tabelle 4. AEP Support-Matrix (fortgesetzt) Kanäl Contr oller 128 128 128 128 System...

  • Seite 106: Kapitel 6: System-Setup

    System-Setup Themen: • Allgemeine Optionen • Systemkonfiguration • Video • Security (Sicherheit) • Sicherer Start • Performance (Leistung) • Energiemanagement • Verhalten beim POST • Verwaltungsfunktionen • Unterstützung der Virtualisierung • Maintenance (Wartung) • Systemprotokolle • Erweiterte Konfigurationen • SupportAssist-Systemproblemlösung •...

  • Seite 107: Systemkonfiguration

    Tabelle 5. Allgemein (fortgesetzt) Option Beschreibung Advanced Boot Options Hiermit können Sie die Legacy-Option-ROMs aktivieren. Die Optionen sind: ● Enable Legacy Option ROMs (Legacy-Option-ROMs aktivieren) – Standardeinstellung ● Enable Attempt Legacy Boot (Legacy-Startversuch aktivieren) UEFI Boot Path Security Legt fest, ob der Benutzer vom System zur Eingabe des Administratorkennworts aufgefordert wird, wenn er einen UEFI- Startpfad auswählt.
  • Seite 108 Tabelle 6. System Configuration (Systemkonfiguration) (fortgesetzt) Option Beschreibung Klicken Sie auf eine der folgenden Optionen: ● Deaktiviert ● AHCI ● RAID On (RAID Ein) – Standardeinstellung ANMERKUNG: Die SATA-Konfiguration unterstützt den RAID-Modus. Drives 7820 Tower Ermöglicht die Aktivierung oder Deaktivierung der installierten Laufwerke.
  • Seite 109 ● Internal Port 2 (Interner Anschluss 2) Diese Option ist standardmäßig aktiviert. Dell Type-C Dock Configuration Ermöglicht die Verbindung mit der Dell WD und TB Dockfamilie. Always Allow Dell Docks (Dell Docks immer zulassen). Diese Option ist standardmäßig aktiviert. Thunderbolt Adapter Configuration Ermöglicht das Aktivieren oder Deaktivieren des Thunderbolt-...

  • Seite 110: Video

    Tabelle 6. System Configuration (Systemkonfiguration) (fortgesetzt) Option Beschreibung Diese Option ist standardmäßig aktiviert. Memory Map IO above 4GB Ermöglicht das Aktivieren oder Deaktivieren von 64-Bit-fähigen PCI-Geräten zum Entschlüsseln im oben genannten 4-GB- Adressraum (nur dann, wenn das System die 64-Bit-PCI- Dekodierung unterstützt).

  • Seite 111: Security (Sicherheit)

    Tabelle 7. Video Option Beschreibung ● SLOT 3 (Steckplatz 3) ● SLOT 5 (Steckplatz 5) ● STECKPLATZ 6 ● SLOT7_CPU1 Security (Sicherheit) Tabelle 8. Security (Sicherheit) Option Beschreibung Admin Password Ermöglicht das Einrichten, Ändern oder Löschen des Administrator-Kennworts (admin). Die Einträge zum Festlegen eines Passworts sind: ●...
  • Seite 112 Tabelle 8. Security (Sicherheit) (fortgesetzt) Option Beschreibung Klicken Sie auf eine der Optionen: ● Disabled (Deaktiviert) – Standardeinstellung ● Reboot bypass (Neustart umgehen) Password Change Ermöglicht Ihnen, das Systemkennwort zu ändern, wenn das Administrator-Kennwort festgelegt ist. ● Allow Non-Admin Password Changes (Änderung des Passworts durch Benutzer ohne Administratorrechte zulassen) Diese Option ist standardmäßig aktiviert.

  • Seite 113: Sicherer Start

    Tabelle 8. Security (Sicherheit) (fortgesetzt) Option Beschreibung ● Enable Admin Setup Lockout (Sperre für Administrator-Setup aktivieren) Diese Option ist standardmäßig nicht aktiviert. Master Password Lockout Ermöglicht das Deaktivieren des Masterkennwort-Supports. ● Enable Master Password Lockout (Sperrung des Masterkennworts aktivieren) Diese Option ist standardmäßig nicht aktiviert. ANMERKUNG: Das Festplattenkennwort muss gelöscht werden, damit die Einstellung geändert werden kann.
  • Seite 114 ● Enabled – Standardeinstellung Dell Reliable Memory Technology (RMT) Ermöglicht das Identifizieren und Isolieren der Speicherfehler im System-RAM. ● Enable Dell RMT – Standardeinstellung ● Clear Dell RMT System Isochronous Mode Ermöglicht Ihnen das Aktivieren oder Deaktivieren dieses Modus, um Latenz von Speichervorgängen auf Kosten der Bandbreite zu verringern.

  • Seite 115: Energiemanagement

    Energiemanagement Tabelle 11. Power Management (Energieverwaltung) Option Beschreibung AC Recovery Legt fest, wie der Computer nach einem Stromausfall reagiert, wenn er anschließend wieder mit Strom versorgt wird. Sie können folgende Einstellungen für die Netzstromwiederherstellung festlegen: ● Power Off – Standardeinstellung ●...

  • Seite 116: Verwaltungsfunktionen

    Tabelle 12. POST Behavior (POST-Funktionsweise) (fortgesetzt) Option Beschreibung Extend BIOS POST Time Ermöglicht die Erstellung weiterer Verzögerungen vor dem Start und das Einsehen von POST- Statusmeldungen. Klicken Sie auf eine der folgenden Optionen: ● 0 seconds – Standardeinstellung ● 5 seconds (5 Sekunden) ●...

  • Seite 117: Unterstützung Der Virtualisierung

    Unterstützung der Virtualisierung Tabelle 14. Unterstützung der Virtualisierung Option Beschreibung Virtualization Diese Option legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualisierungstechnik nutzen kann. ● Enable Intel Virtualization Technology Diese Option ist standardmäßig aktiviert. VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von Intel VT für direkten E/A bereitgestellten zusätzlichen Hardware-Funktionen durch den VMM (Virtual Machine Monitor).

  • Seite 118: Systemprotokolle

    Auto OS Recovery Die Einrichtungseinstellung Auto OS Recovery Threshold (Schwellenwert für automatische Threshold Betriebssystemwiederherstellung) kontrolliert den automatischen Startfluss für die SupportAssist- System-Auflösungskonsole und für das Dell OS Recovery-Tool. Klicken Sie auf eine der folgenden Optionen: ● AUS ● 1 ● 2 – Standardeinstellung ●...

  • Seite 119: Aktualisieren Des Bios In Linux Und Ubuntu

    F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.

  • Seite 120: Megaraid-Controller-Optionen

    2. Schalten Sie den Computer ein und drücken Sie die F12-Taste, um auf das einmalige Startmenü zuzugreifen. Wählen Sie „BIOS- Aktualisierung“ mithilfe der Maus oder der Pfeiltasten aus und drücken Sie anschließend die Eingabetaste. Das Menü „BIOS aktualisieren“ wird angezeigt. 3.

  • Seite 121: System- Und Setup-Kennwort

    ANMERKUNG: Drücken Sie die Tasten <Strg> + <N>, um zum nächsten Bildschirm zu wechseln, oder drücken Sie Tasten <Strg> + <P>, um zum vorherigen Bildschirm zu wechseln. System- und Setup-Kennwort Tabelle 20. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen.
  • Seite 122 2. Überprüfen Sie im Bildschirm System Security (Systemsicherheit), dass die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. 3. Wählen Sie die Option Systemkennwort aus, ändern oder löschen Sie das vorhandene Systemkennwort und drücken Sie die Eingabetaste oder Tabulatortaste. 4.

  • Seite 123: Kapitel 7: Software

    Speicher-Controller-Treiber • Andere Treiber Betriebssystem Ihr Precision 7820 Tower unterstützt die folgenden Betriebssysteme: ● Windows 11 Pro (64 Bit) ● Windows 11 Pro National Academic (64 Bit) ● Windows 11 Pro für Workstations (64 Bit) ● Windows 10 Pro 64-Bit ●...

  • Seite 124: Chipsatz-Treiber

    Chipsatz-Treiber Überprüfen Sie, ob die Intel Chipsatz- und die Intel Management Engine Interface-Treiber bereits auf dem Computer installiert sind. Grafik-Controller-Treiber Überprüfen Sie, ob der Grafik-Controller-Treiber bereits auf dem Computer installiert ist. Anschlüsse Überprüfen Sie, ob die Treiber für die Anschlüsse bereits auf dem Computer installiert sind. Software...

  • Seite 125: Usb-Treiber

    USB-Treiber Überprüfen Sie, ob die USB-Treiber bereits auf dem Computer installiert sind. Netzwerktreiber Die Bezeichnung des Treibers lautet Intel I219-LM-Ethernet-Treiber. Audiotreiber Überprüfen Sie, ob die Audiotreiber bereits auf dem Computer installiert sind. Speicher-Controller-Treiber Überprüfen Sie, ob die Speicher-Controller-Treiber bereits auf dem Computer installiert sind. Andere Treiber Dieser Abschnitt enthält Treiberdetails aller anderen Komponenten im Geräte-Manager.

  • Seite 126: Eingabegerätetreiber

    Sicherheitsgerätetreiber Überprüfen Sie, ob die Sicherheitsgerätetreiber bereits auf dem Computer installiert sind. Softwaregerätetreiber Überprüfen Sie, ob die Softwaregerätetreiber bereits auf dem Computer installiert sind. Eingabegerätetreiber Überprüfen Sie, ob die Eingabegerätetreiber bereits auf dem Computer installiert sind. Firmware Überprüfen Sie, ob die Firmware-Treiber bereits auf dem Computer installiert sind. Software...

  • Seite 127: Kapitel 8: Fehlerbehebung

    1. Schalten Sie den Computer an. 2. Wenn der Computer startet, drücken Sie die Taste F12, sobald das Dell Logo angezeigt wird. 3. Verwenden Sie im Bildschirm des Startmenüs die Pfeiltasten, um die Option Diagnostics auszuwählen. Drücken Sie dann die Eingabetaste.
  • Seite 128 Laufwerksanzeigen ANMERKUNG: LED-Status- und -Aktivitätsanzeigen funktionieren nur, wenn jeder Träger über eine Rückwandplatine verfügt, wie unten gezeigt. Abbildung 1. Laufwerksanzeigen 1. LED-Aktivitätsanzeige für Festplattenlaufwerk 2. LED-Statusanzeige für Festplattenlaufwerk 3. Festplatte ANMERKUNG: Wenn sich das Festplattenlaufwerk im AHCI-Modus (Advanced Host Controller Interface) befindet, leuchtet die Status-LED nicht.

  • Seite 129: Codes Des Blinkenden Betriebsschalters Vor Dem Systemstart

    Tabelle 21. Festplattenlaufwerk: Anzeigecodes Statusanzeigecodes für Festplattenlaufwerke Zustand Blinkt zweimal pro Sekunde grün Laufwerk wird identifiziert oder für den Ausbau vorbereitet. Off (Aus) Laufwerk ist bereit zum Entfernen. ANMERKUNG: Die Laufwerkstatusanzeige bleibt aus, bis alle Laufwerke nach dem Einschalten des Systems initialisiert sind. Während dieser Zeit können keine Laufwerke entfernt werden.
  • Seite 130 Tabelle 23. Diagnoseanzeigetabelle (fortgesetzt) Betriebsanzeige: gelb-weiß Gelb/weiß blinkendes Muster Problembeschreibung Lösungsvorschlag blinkend 1 mal gelbes Blinken gefolgt Hauptplatine, Speicher oder ● Wenn Sie bei der von einer kurzen Pause, 3 mal Prozessor fehlerhaft Fehlerbehebung helfen weißes Blinken, lange Pause, können, grenzen Sie anschließend Wiederholung das Problem durch Entfernen und Ersetzen...
  • Seite 131 Tabelle 23. Diagnoseanzeigetabelle (fortgesetzt) Betriebsanzeige: gelb-weiß Gelb/weiß blinkendes Muster Problembeschreibung Lösungsvorschlag blinkend funktionsfähigen Arbeitsspeicher ersetzen, um die Feststellung zu bestätigen. ● Wenden Sie sich an den technischen Support. 2 mal gelbes Blinken gefolgt Speicher-/RAM-Fehler ● Wenn der Kunde bei von einer kurzen Pause, 4 mal der Fehlerbehebung helfen weißes Blinken, lange Pause, kann, grenzen Sie das...
  • Seite 132 Tabelle 23. Diagnoseanzeigetabelle (fortgesetzt) Betriebsanzeige: gelb-weiß Gelb/weiß blinkendes Muster Problembeschreibung Lösungsvorschlag blinkend 3 mal gelbes Blinken gefolgt RTC-Fehler ● Ersetzen der Knopfzelle von einer kurzen Pause, 1 mal weißes Blinken, lange Pause, anschließend Wiederholung 3 mal gelbes Blinken gefolgt PCI-Gerät oder -Video ●...
  • Seite 133 Tabelle 23. Diagnoseanzeigetabelle (fortgesetzt) Betriebsanzeige: gelb-weiß Gelb/weiß blinkendes Muster Problembeschreibung Lösungsvorschlag blinkend Sie das F12-Menü, um die Registerkarte „Gerätekonfiguration“ zu öffnen. Erstellen Sie das RAID-Volume neu, falls möglich. ● Wenden Sie sich an den technischen Support. 4 mal gelbes Blinken gefolgt Seitliche Systemabdeckung fehlt ●...

  • Seite 134: Kapitel 9: Kontaktaufnahme Mit Dell

    Eingangsrechnung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog. Dell bietet verschiedene Optionen für Online- und Telefonsupport an. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
