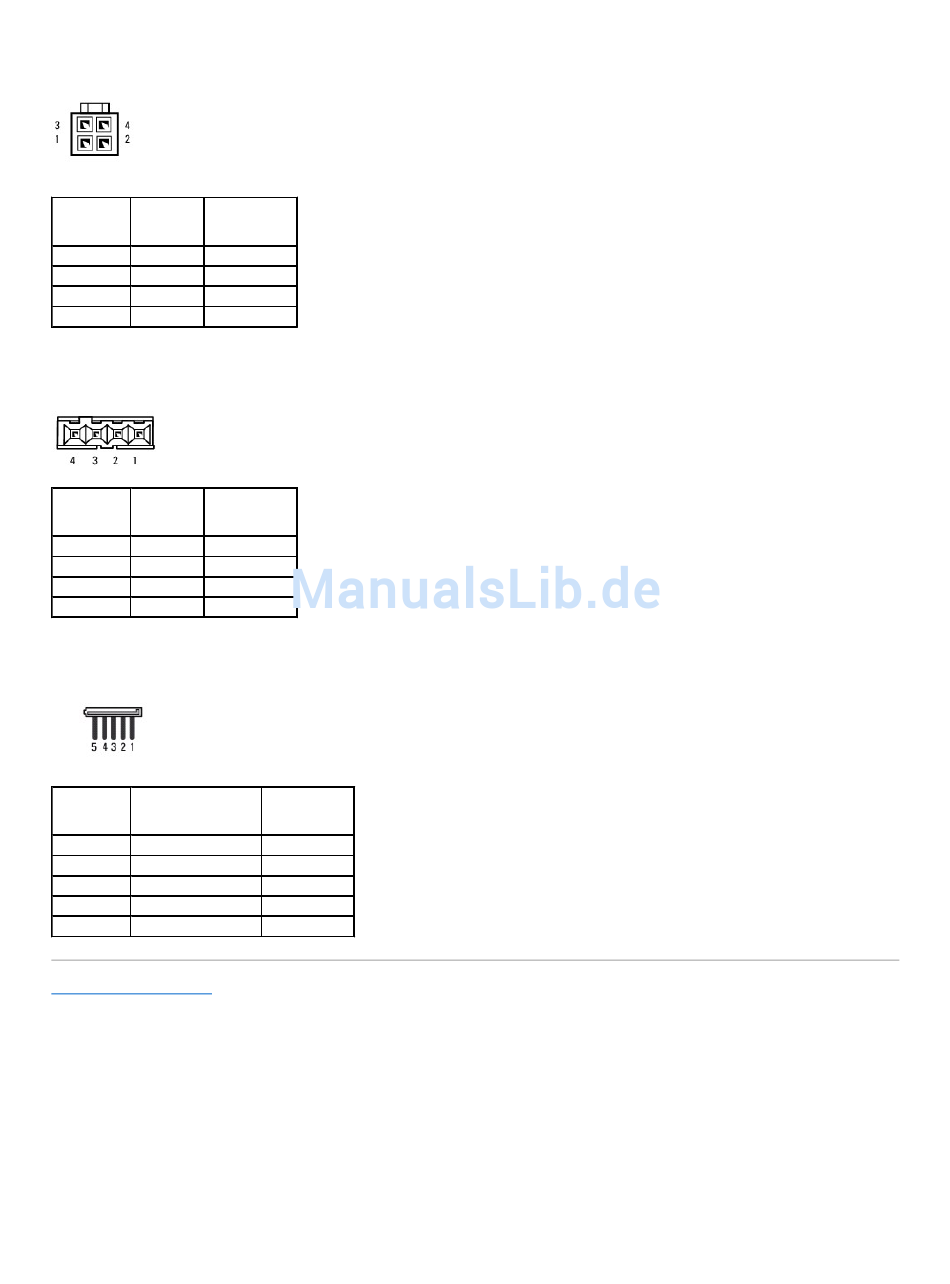

Gleichstromanschluss P5 Und P6 - Dell OptiPlex 760 Servicehandbuch

Gleichstromstecker P2
Pin-Nummer Signalname 18-AWG-Draht
1 GND Schwarz
2 GND Schwarz
3 +12 VDC Gelb
4 +12 VDC Gelb
Gleichstromstecker P4
Pin-Nummer Signalname 22-AWG-Draht
1 +5 VDC Rot
2 GND Schwarz
3 GND Schwarz
4 +12 VDC Gelb

Gleichstromanschluss P5 und P6

Pin-Nummer Signalname
1 +3,3 V Gleichspannung Orange
2 GND
3 +5 VDC
4 GND
5 +12 VDC
Zurück zum Inhaltsverzeichnis
