Komponenten Der Systemplatine - Dell OptiPlex 760 Servicehandbuch

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen
Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum
Thema Sicherheitsbestimmungen unter der Adresse www.dell.com/regulatory_compliance.
WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose.
VORSICHT: Gehen Sie beim Öffnen der Computerabdeckung sehr vorsichtig vor, um nicht versehentlich Kabelverbindungen der Systemplatine zu
trennen.

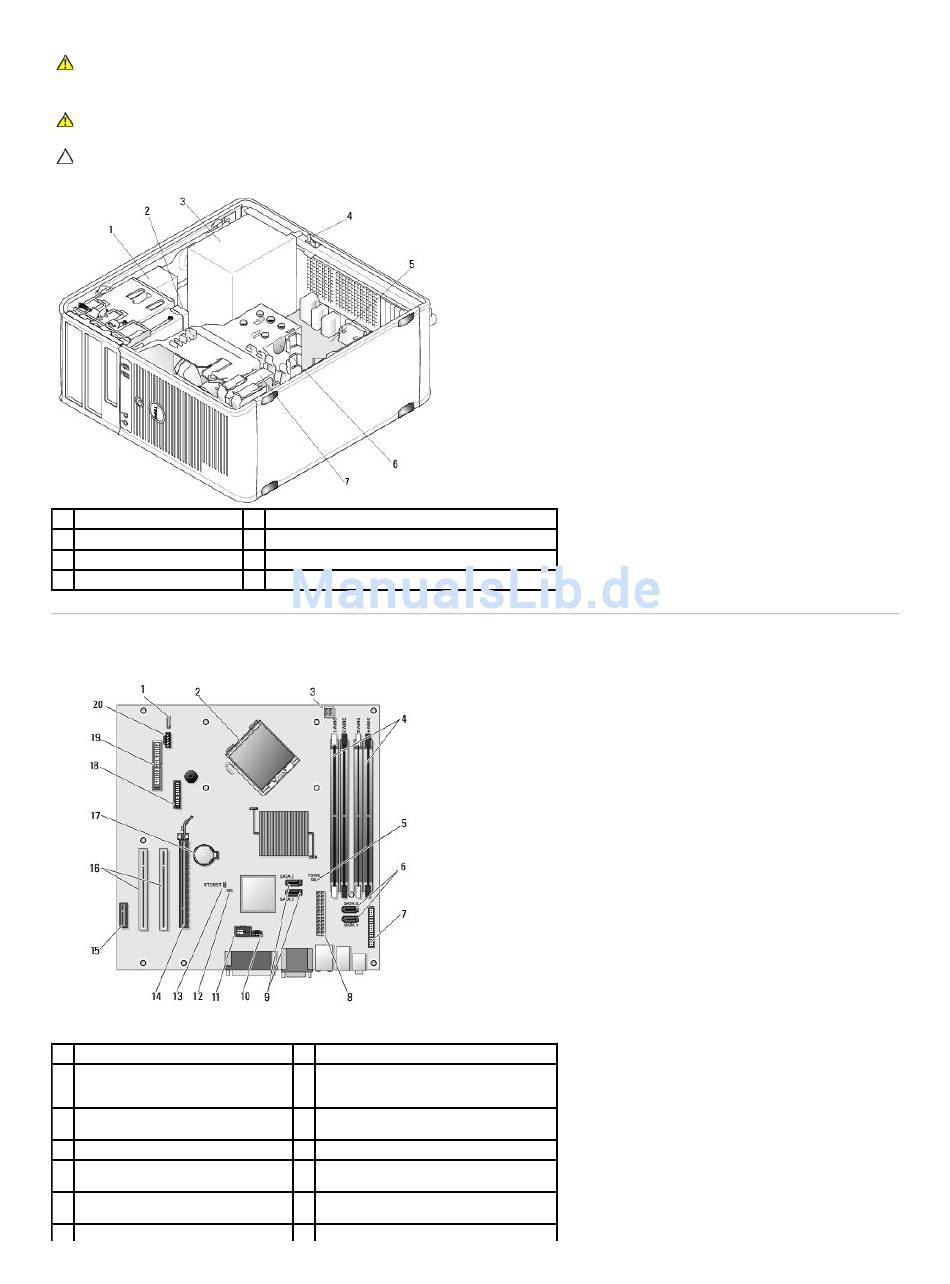

1 Optisches Laufwerk
3 Netzteil
5 Systemplatine
7 Festplattenlaufwerk
Komponenten der Systemplatine
1 Interner Lautsprecher (INT_SPKR)
3 Anschluss für
Prozessorstromversorgung
(12VPOWER)
5 Kennwortjumper (PSWD)
7 Frontseitiger Anschluss (FRONTPANEL)
9 SATA-Laufwerkanschlüsse (SATA2 und
SATA3)
11 Interner USB-Anschluss (INT_USB)
13 Jumper für Echtzeituhr-Reset (RTCRST)
2
Datenträger
4 Optionaler Gehäuseeingriffsschalter
6 Kühlkörperanordnung
2 Mikroprozessoranschluss (CPU)
4 Speichermodulanschlüsse (DIMM_1,
DIMM_2, DIMM_3 und DIMM_4)
6 SATA Laufwerkanschlüsse (SATA0 und
SATA1)
8 Netzanschluss (POWER)
10 Gehäuseeingriffschalter (INTRUDER)
12 Jumper zur Deaktivierung des
Servicemodus
14 PCI Express x16-Anschluss (SLOT1)
