Dell™ OptiPlex™ 760 Service-Handbuch


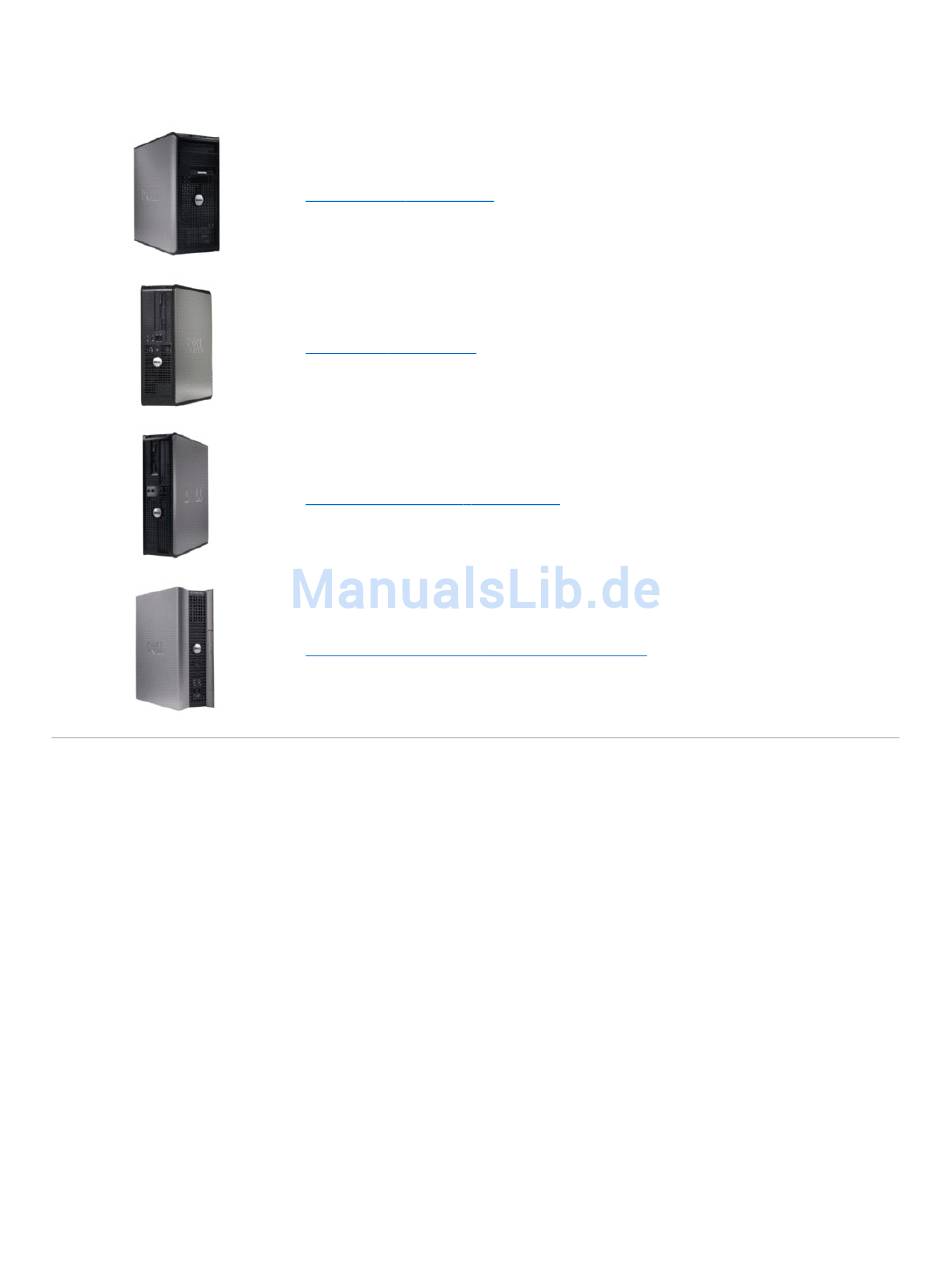

 Minitower-Computer
 Desktop-Computer
 Kompaktgehäuse-Computer
 Computer mit Ultra-Kompaktgehäuse

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell OptiPlex 760

  • Seite 1 Dell™ OptiPlex™ 760 Service-Handbuch    Minitower-Computer  Desktop-Computer  Kompaktgehäuse-Computer  Computer mit Ultra-Kompaktgehäuse  ...
  • Seite 2: Erweiterte Funktionen

    Wiederherstellung und Schutz vernetzter Computeranlagen erleichtern. Mit iAMT können Computer auch dann verwaltet werden, wenn sie ausgeschaltet sind  oder das Betriebssystem abgestürzt ist.  ANMERKUNG: iAMT kann über den Dell Client-Manager (DCM) ab Version 2.1.1 konfiguriert werden. Ausführliche Informationen zur Konfiguration von  iAMT finden Sie in der Dokumentation zum Dell Client-Manager 2.1.1 (oder höher) unter www.dell.com\openmanage. Weitere Informationen zur Umsetzung von iAMT durch Dell finden Sie im Administratorhandbuch für die Verwaltung von Client-Systemen auf der Dell Support-Website unter support.dell.com. Die wichtigsten Vorteile von iAMT sind:  Weniger Servicebesuche an den Benutzerarbeitsplätzen  Automatisierung zusätzlicher Verwaltungsfunktionen durch Aktivierung der Systemverwaltungskonsolen-Software  Verbesserte Sicherheit...
  • Seite 3 Merkmale von iAMT   Basisfunktionen  Erkennen, Überwachen und Inventarisieren von Anlagen unabhängig von der Betriebssystemaktivität. Der Computer muss an die Stromversorgung  angeschlossen und mit dem Netzwerk verbunden sein.  Ein- und Ausschalten des Computers über Remoteverbindung, unabhängig vom Status des Betriebssystems.   Erweiterte Funktionen ANMERKUNG: Um einige der folgenden Funktionen nutzen zu können, müssen Sie ggf. zusätzliche Verwaltungssoftware und weitere Optionen  erwerben.  Beheben von Problemen per Remoteverbindung (1 zu 1) über textbasierte Konsolen-Umleitung (seriell über LAN) und IDE-Umleitung.  Verstärkte Sicherheit durch Präsenz eines Agenten (ermöglicht die Entdeckung von Agenten, die entfernt wurden) sowie durch Network Access Control  (Schutzschalter) und Softwareversionskontrolle. Ihr Computer unterstützt iAMT beim Beheben von Störungen, indem er die folgenden iAMT-bezogenen Fehlermeldungen bereitstellt:     Fehlermeldung Beschreibung Der SERVICE_MODE-Jumper darf nicht installiert werden. Andernfalls funktioniert AMT nicht korrekt. Der SERVICE_MODE jumper: The service mode Jumper wird nur bei der Produktion eingesetzt.
  • Seite 4: Dell Openmanage™-Anwendungen

    Speichergeräten. Ein Computer, der mit Dell OpenManage Client Instrumentation in einem Netzwerk eingerichtet ist, das mit IT Assistant arbeitet, ist ein verwalteter Computer. Informationen zu Dell OpenManage Client Instrumentation finden Sie im Benutzerhandbuch zu Dell OpenManage Client Instrumentation auf der Dell-Support- Website unter support.dell.com.
  • Seite 5: Physische Sicherheit

    Speichergeräten.  Ändern des Computerstatus, beispielsweise BIOS-Aktualisierungen, Konfiguration von BIOS-Einstellungen oder Herunterfahren des Computers über  eine Remoteverbindung. Wenn Dell Client Manager auf einer Konsole und die Client-Software auf Client-Computern installiert sind, handelt es sich um verwaltete Computer. Informationen zu DCM finden Sie auf der Dell Support-Website unter support.dell.com.  Physische Sicherheit  ...
  • Seite 6: Trusted Platform Module (Tpm)

    Dateischutzfähigkeit und geschützte E-Mail aktiviert. Die TPM-Funktion wird durch eine System-Setup-Option aktiviert.   VORSICHT: Um Ihre TPM-Daten und Verschlüsselungscodes zu sichern, folgen Sie dem Vorgang für Sicherungskopien, welcher im Abschnitt  Archive and Restore (Archivieren und Wiederherstellen) der Hilfedatei EMBASSY Security Center dokumentiert ist. Falls diese Sicherungskopien nicht komplett sind, verloren gehen oder beschädigt werden, kann Dell Ihnen nicht bei der Wiederherstellung von verschlüsselten Daten helfen.   Aktivieren der TPM-Funktion   1. Aktivieren Sie die TPM-Software: a.
  • Seite 7: Software Zur Systemprotokollierung

    Klicken Sie auf Start® Alle Programme® Wave Systems Corp® Handbuch zum Einstieg.  Software zur Systemprotokollierung Computer-Tracking-Software befähigt Sie eventuell, Ihren Computer ausfindig zu machen, falls er verloren gegangen ist oder gestohlen wurde. Die Software  ist optional und kann bei Bestellung Ihres Dell™ Computers gekauft werden. Sie können sich ebenfalls an Ihren Dell-Verkaufsvertreter wenden, um weitere Informationen zu dieser Sicherheitsfunktion zu erhalten. ANMERKUNG: Die Software zu Systemprotokollierung ist möglicherweise in bestimmten Ländern nicht verfügbar. ANMERKUNG: Bei Verlust oder Diebstahl müssen Sie, wenn Sie über Software zu Systemprotokollierung verfügen, Kontakt zu der Software- Bereitstellungsfirma aufnehmen und diese von dem Verlust in Kenntnis setzen.
  • Seite 8: Eigenschaften Von Energieoptionen

    Erweitert Ruhezustand fest. Um den Ruhezustand zu beenden, betätigen Sie den Betriebsschalter. Es kann einige Sekunden dauern, bis der Computer den Ruhezustand beendet hat. Da  die Tastatur und die Maus im Ruhezustand nicht funktionieren, lässt sich der Computer nicht mit einem Tastendruck oder einer Mausbewegung aus dem  Ruhezustand aktivieren. Da für den Ruhezustand eine bestimmte Datei auf der Festplatte mit ausreichend Kapazität zum Speichern des Speicherinhalts erforderlich ist, erstellt Dell  bereits vor dem Ausliefern des Computers eine entsprechend dimensionierte Ruhezustandsdatei. Im Falle einer Beschädigung der Festplatte des Computers  wird die Ruhezustandsdatei unter Windows XP automatisch neu erstellt.   Eigenschaften von Energieoptionen Legen Sie die Einstellungen für den Standby-Modus, den Ruhezustand und weitere Energieeinstellungen im Fenster Eigenschaften von Energieoptionen fest. So öffnen Sie das Fenster Eigenschaften von Energieoptionen:  ...
  • Seite 9  Platzieren eines Schnellzugriffsymbols für die Energieoptionen  in der Windows-Taskleiste.  Festlegen, dass Sie zur Eingabe des Windows-Passwortes aufgefordert werden, sobald der Computer den Standby-Modus oder den Ruhezustand verlässt.  Den Netzschalter so programmieren, dass der Standby-Modus oder der Ruhezustand aktiviert bzw. der Computer ausgeschaltet wird. Um diese Funktionen festzulegen, klicken Sie auf eine Option im jeweiligen Drop-Down-Menü und anschließend auf OK.  ...
  • Seite 10: Austauschen Der Batterie

    Zurück zum Inhaltsverzeichnis   Batterie Dell™ OptiPlex™ 760 – Service-Handbuch  Austauschen der Batterie   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse. Eine Knopfzellenbatterie speist den Speicher für die Computerkonfiguration sowie die Datums- und Uhrzeitfunktion. Die Lebensdauer der Batterie beträgt  mehrere Jahre. Die Batterie muss eventuell ausgetauscht werden, wenn bei der Startroutine ein falsches Datum oder eine inkorrekte Uhrzeit zusammen mit einer der folgenden Meldungen angezeigt wird: Time-of-day not set - please run SETUP program (Tageszeit nicht eingestellt - bitte das Setup-Programm ausführen)
  • Seite 11 1 Systembatterie 2 Positive Seite des Batterieanschlusses 3 Batteriehalterungsklammer 4 Batteriesockel   6. Installieren Sie die neue Systembatterie. a.  Unterstützen Sie den Batteriesockel, indem Sie fest auf die Plus"- Seite des Sockels drücken.  b.  Halten Sie die Batterie mit dem Pluspol (+) nach oben und schieben Sie sie unter die Haltklammer auf der Plus"-Seite des Sockels. c.
  • Seite 12: Arbeiten An Komponenten Im Innern Des Computers

    Die Farbe des Computers und bestimmter Komponenten kann von den in diesem Dokument gezeigten Farben abweichen.  Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind ggf. die folgenden Werkzeuge erforderlich:  Kleiner Schlitzschraubenzieher  Kreuzschlitzschraubenzieher  Kleiner Stift aus Kunststoff  Flash-BIOS-Aktualisierung (auf der Dell Support-Website unter support.dell.com verfügbar)  Vor der Arbeit an Komponenten im Inneren des Computers Die Beachtung der folgenden Sicherheitshinweise schützt den Computer vor möglichen Schäden und dient der persönlichen Sicherheit des Benutzers.   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen ...
  • Seite 13: Nach Arbeiten Im Innern Des Computers

    1. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   2. Verbinden Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder mit dem Computer.   VORSICHT: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst am Netzwerkgerät und dann am Computer ein.   3. Verbinden Sie den Computer sowie alle daran angeschlossenen Geräte mit dem Stromnetz.    4. Schalten Sie den Computer ein.   Überprüfen Sie mit Dell Diagnostics, ob der Computer korrekt funktioniert (siehe Dell Diagnostics). Zurück zum Inhaltsverzeichnis  ...
  • Seite 14: Desktop-Computer

    Vervielfältigung oder Wiedergabe in jeglicher Weise ohne schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. In diesem Text verwendete Marken: Dell, das DELL Logo, OptiPlex, TravelLite, OpenManage und StrikeZone sind Marken von Dell Inc.; Intel und SpeedStep sind eingetragene Marken von Intel Corporation in den USA und anderen Ländern; Microsoft, Windows, Windows Vista und die Windows Start -Schaltfläche sind eingetragene Marken oder Marken von Microsoft Corporation in den USA und/oder anderen Ländern; Computrace ist eine eingetragene Marke von Absolute Software Corp.;...
  • Seite 15: Installieren Einer Pci-Karte

    VORSICHT: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Die Abdeckbleche schützen den Computer auch vor Staub und Verschmutzung und sorgen dafür, dass der Luftstrom zur Kühlung des Computers nicht  unterbrochen wird. Ihr Dell™-Computer verfügt über die folgenden Anschlüsse auf der Systemplatine für PCI- und PCI-Express-Karten:  Zwei Anschlüsse für Slimline-PCI-Karten  Ein Anschluss für eine Slimline-PCI-Express-x16-Karte ANMERKUNG: Ihr Dell-Computer weist nur Anschlüsse für PCI- und PCI-Express-PCI-Erweiterungskarten auf. ISA-Karten werden nicht unterstützt.   PCI-Karten   Installieren einer PCI-Karte Wenn Sie eine PCI-Karte ersetzen, müssen Sie den derzeitigen Treiber der Karte aus dem Betriebssystem deinstallieren. Nähere Informationen finden Sie in  der Dokumentation der Karte.   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.
  • Seite 16 Computerrückseite zu erhalten. Fahren Sie anschließend mit schritt 6 fort.   Wenn Sie eine Karte einbauen, um eine bereits installierte Karte zu ersetzen, müssen Sie die installierte Karte zunächst entfernen (siehe Entfernen einer PCI-Karte).   6. Bereiten Sie die Karte für die Installation vor.  ANMERKUNG: Informationen zur Konfiguration der Karte, zur Herstellung interner Anschlüsse und zur Anpassung der Karten an Ihren Computer  finden Sie in der Dokumentation, die Sie zusammen mit Ihrer Karte erhalten haben. Freigabelasche an der Karten-Halteklemme Karte Platinenstecker Kartenanschluss   WARNUNG: Einige Netzwerkadapter sorgen beim Anschließen an ein Netzwerk dafür, dass der Computer automatisch gestartet wird. Um einen  Stromschlag zu vermeiden, stellen Sie vor der Installation von Karten sicher, dass die Stromzufuhr zum Computer unterbrochen ist.  ...
  • Seite 17: Entfernen Einer Pci-Karte

      10. Schließen Sie die entsprechenden Kabel an die Karte an.    11. Bringen Sie die Computerabdeckung wieder an (siehe Wiederanbringen des Systemgehäuses), schließen Sie den Computer sowie die zugehörigen  Geräte wieder an die Stromversorgung an, und schalten Sie sie ein.    VORSICHT: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit der Netzwerkwandsteckerbuchse und dann mit dem  Computer.   12. Wenn Sie eine Soundkarte installiert haben: a.  Rufen Sie das System-Setup-Programm auf, wählen Sie System Configuration® Miscellaneous Devices (Verschiedene Geräte), und ändern Sie  die Einstellung Audio zu Disabled (Deaktiviert). (siehe Aufrufen des System-Setup-Programms).
  • Seite 18: Entfernen Einer Pci-Karte Aus Dem Steckkartenträger

    1 PCI-Express x16-Karte 2 Freigabehebel 3 Sicherungsschlitz (nicht bei allen Karten vorhanden) 4 Sicherungslasche 5 Anschluss für PCI-Express x16-Karte       6. Fassen Sie die Karte an den oberen Ecken an, und ziehen Sie sie aus dem Steckplatz.   7. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein.  ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten.
  • Seite 19 Steckkartenträger Griff   4. Drücken Sie auf die Freigabelasche, um die Karten-Halteklemme zu öffnen.    5. Trennen Sie gegebenenfalls vorhandene Kabelverbindungen zur Karte.   6. Fassen Sie die Karte an den oberen Ecken an, und ziehen Sie sie aus dem Steckplatz.   7. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein.  ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Die Abdeckbleche schützen den Computer auch vor Staub und Verschmutzung und sorgen dafür, dass der Luftstrom zur Kühlung des Computers nicht  unterbrochen wird.
  • Seite 20: Installieren Einer Pci-Karte In Den Steckkartenträger

      13. Wenn Sie eine Netzwerkadapterkarte entfernt haben und den integrierten Netzwerkadapter aktivieren möchten:  a.  Rufen Sie das System-Setup-Programm auf, wählen Sie System Configuration® Integrated NIC (Integrierter Netzwerkadapter), und ändern Sie  die Einstellung zu Enabled (Aktiviert). (siehe Aufrufen des System-Setup-Programms). b.  Verbinden Sie das Netzwerkkabel mit dem integrierten Netzwerkanschluss auf der Rückseite des Computers.    Installieren einer PCI-Karte in den Steckkartenträger    1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.  ...
  • Seite 21 Freigabelasche Karten-Halteklemme Karte Platinenstecker Kartenanschluss       8. Setzen Sie die Karte fest in den Anschluss auf dem Steckkartenträger.    9. Drücken Sie die Karten-Halteklemme nach unten, bis sie einrastet und die Karte(n) im Computer sichert.   10. Setzen Sie den Steckkartenträger ein:  a.  Richten Sie die Klammern an der Seite des Steckkartenträgers mit den Schlitzen an der Seite des Computers aus, und schieben Sie den  Steckkartenträger nach unten in seine Position.  b.  Stellen Sie sicher, dass die Steckkarten fest in den Anschlüssen der Systemplatine sitzen.  Steckkartenträger Steckplätze Steckkarten Systemplatinenanschlüsse   Schließen Sie alle in schritt 4 entfernten Kabel wieder an.    12.
  • Seite 22: Installieren Eines Ps/2-Seriell-Portadapters

    Wenn Sie den integrierten Netzwerkadapter deaktivieren, ist die AMT-Funktionalität nicht verfügbar.   16. Installieren Sie alle Treiber wie in der Dokumentation der Karte beschrieben.   PS/2-Seriell-Portadapter   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse.   Installieren eines PS/2-Seriell-Portadapters   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.
  • Seite 23: Entfernen Eines Ps/2-Seriell-Portadapters

    7. Sichern Sie die Karte(n), indem Sie den Kartenrückhalteriegel schließen, sodass er einrastet.    VORSICHT: Führen Sie Kartenkabel nicht über den Karten entlang. Andernfalls lässt sich möglicherweise die Computerabdeckung nicht mehr  richtig schließen oder das System wird beschädigt. 1 Freigabelasche 2 Adapterrückhalteriegel 3 PS/2-Seriell-Portadapterhalterung 4 Serieller Portadapter- Anschluss 5 Serieller Portadapteranschluss auf der Systemplatine     (SERIAL2)   8. Schließen Sie das Adapterkabel an den Anschluss des PS/2-Seriell- Portadapters (SERIAL2) auf der Systemplatine an (siehe Komponenten der Systemplatine). ANMERKUNG: Informationen zu den Kabelverbindungen finden Sie in der Dokumentation, die Sie zusammen mit dem PS/2-Seriell-Portadapter erhalten haben.
  • Seite 24: Installieren Eines Ps/2-Seriell-Portadapters Im Steckkartenträger

      5. Lösen Sie die Halterung des PS/2-Seriell-Adapters aus dem Steckplatz.   6. Wenn Sie den Adapter dauerhaft entfernen, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein.  ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Die Abdeckbleche schützen den Computer auch vor Staub und Verschmutzung und sorgen dafür, dass der Luftstrom zur Kühlung des Computers nicht  unterbrochen wird.   7. Bevor Sie den Kartenrückhaltemechanismus wieder schließen, stellen Sie Folgendes sicher:   dass die Oberseiten aller Karten und Abdeckbleche bündig mit der Ausrichtungsleiste sind,  dass die Kerbe auf der Oberseite der Karte oder des Abdeckblechs um die Ausrichtungsführung passt.    8. Sichern Sie die verbleibende(n) Karte(n), indem Sie den Kartenrückhalteriegel schließen, sodass er einrastet.    9. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   Installieren eines PS/2-Seriell-Portadapters im Steckkartenträger    1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.
  • Seite 25: Entfernen Eines Ps/2-Seriell-Portadapters Aus Dem Steckkartenträger

    9. Bevor Sie den Kartenrückhaltemechanismus wieder schließen, stellen Sie Folgendes sicher:   dass die Oberseiten aller Karten und Abdeckbleche bündig mit der Ausrichtungsleiste sind,  dass die Kerbe auf der Oberseite der Karte oder des Abdeckblechs um die Ausrichtungsführung passt.    10. Sichern Sie die Karte(n), indem Sie den Kartenrückhalteriegel schließen, sodass er einrastet.    VORSICHT: Führen Sie Kartenkabel nicht über den Karten entlang. Andernfalls lässt sich möglicherweise die Computerabdeckung nicht mehr  richtig schließen oder das System wird beschädigt.   11. Schließen Sie das Adapterkabel an den Anschluss des PS/2-Seriell- Portadapters (PS2/SERIAL2) auf der Systemplatine an (siehe Komponenten der Systemplatine).   12. Setzen Sie den Steckkartenträger ein:  a.  Richten Sie die Klammern an der Seite des Steckkartenträgers mit den Schlitzen an der Seite des Computers aus, und schieben Sie den  Steckkartenträger nach unten in seine Position.  b.  Stellen Sie sicher, dass die Steckkartenanschlüsse vollständig in den Anschlüssen der Systemplatine sitzen.  c.  Drehen Sie den Griff des Steckkartenträgers nach unten.    13. Schließen Sie alle noch nicht wieder angeschlossenen Kabel an.    14. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).  ...
  • Seite 26 ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert.   8. Bevor Sie den Kartenrückhaltemechanismus wieder schließen, stellen Sie Folgendes sicher:   dass die Oberseiten aller Karten und Abdeckbleche bündig mit der Ausrichtungsleiste sind,  dass die Kerbe auf der Oberseite der Karte oder des Abdeckblechs um die Ausrichtungsführung passt.    9. Sichern Sie die Karte(n), indem Sie den Kartenrückhalteriegel schließen, sodass er einrastet.    10. Setzen Sie den Steckkartenträger ein:  a.  Richten Sie die Klammern an der Seite des Steckkartenträgers mit den Schlitzen an der Seite des Computers aus, und schieben Sie den  Steckkartenträger nach unten in seine Position.  b.  Stellen Sie sicher, dass die Steckkartenanschlüsse vollständig in den Anschlüssen der Systemplatine sitzen.  c.  Drehen Sie den Griff des Steckkartenträgers nach unten.    11. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   12. Deinstallieren Sie den Adaptertreiber. Anleitungen dazu finden Sie in der Dokumentation des jeweiligen Adapters. Zurück zum Inhaltsverzeichnis  ...
  • Seite 27: Entfernen Des Prozessors

    Zurück zum Inhaltsverzeichnis  Prozessor Dell™ OptiPlex™ 760 – Service-Handbuch   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse.   Entfernen des Prozessors   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).
  • Seite 28   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).   3. Packen Sie den neuen Prozessor aus. Achten Sie darauf, die Unterseite des Prozessors nicht zu berühren.    VORSICHT: Der Prozessor muss korrekt im Sockel platziert werden. Andernfalls besteht die Gefahr, dass Prozessor und Computer beim Einschalten des Computers dauerhaft beschädigt werden.   4. Ist der Freigabehebel am Sockel nicht vollständig geöffnet, bringen Sie den Hebel in die geöffnete Position.    5. Richten Sie die Ausrichtungsmarkierungen vorne und hinten am Prozessor an den Ausrichtungsmarkierungen am Sockel aus.  ...
  • Seite 30: Gehäuseeingriffschalter

    1. Führen Sie den Schalter unterhalb des Metall-Abdeckblechs vorsichtig in das quadratische Montageloch ein, und schieben Sie es in den Steckplatz, bis er fest einrastet.   2. Schließen Sie die Kabel wieder an die Systemplatine an.    3. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   Zurücksetzen der Gehäuseeingriffswarnung   1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch.    2. Wenn das DELL™-Logo angezeigt wird, drücken Sie sofort <F12>. ...
  • Seite 31 Falls Sie zu lange gewartet haben und das Betriebssystem-Logo erscheint, warten Sie noch, bis der Microsoft® Windows®-Desktop angezeigt wird. Fahren Sie den Computer dann herunter, und versuchen Sie es erneut.   3. Wählen Sie System Setup.   4. Wählen Sie Security® Chassis Intrusion (Gehäuseeingriff) und anschließend die Option Clear Intrusion Warning (Gehäuseeingriffswarnung löschen),  um die Gehäuseeingriffswarnung zurückzusetzen. Ändern Sie die Einstellung auf On (Aktiviert), On-Silent (Stumm aktiviert) oder Disabled (Deaktiviert).
  • Seite 32: Allgemeine Richtlinien Für Die Laufwerkinstallation

    Zurück zum Inhaltsverzeichnis  Laufwerke Dell™ OptiPlex™ 760 – Service-Handbuch Der Computer unterstützt:  Ein SATA-Festplattenlaufwerk  Ein 3,5-Zoll-Laufwerkschacht (zur Aufnahme eines Diskettenlaufwerks oder eines Media-Speicherkartenlesers)  Ein optisches SATA-Laufwerk ANMERKUNG: Aufgrund der begrenzten Anzahl von Laufwerkschächten und Controllern auf diesem Computer werden Sie nicht alle unterstützten  Geräte gleichzeitig anschließen können. ANMERKUNG: Wenn Sie den Computer ohne optisches Laufwerk oder 3,5-Zoll-Laufwerk (Diskettenlaufwerk bzw. Media-Speicherkartenleser) betreiben, muss anstelle des fehlenden Laufwerks der entsprechende Laufwerkschachteinschub installiert werden. Wenn Sie einen Laufwerkschachteinschub benötigen, setzen Sie sich bitte mit Dell in Verbindung.
  • Seite 33: Netzkabelanschlüsse

    2 Datenkabelanschluss   Netzkabelanschlüsse  1 Stromversorgungskabel 2 Stromversorgungsanschluss   Anschließen und Trennen des Laufwerkkabels  Um ein Kabel mit Zuglasche zu entfernen, fassen Sie es an der farbigen Zuglasche an, und ziehen Sie, bis sich der Anschluss löst. Um ein Kabel ohne Zuglasche anzuschließen und zu trennen, fassen Sie es an den schwarzen Steckern an beiden Enden an.   Laufwerkeinschübe Ihr Computer wird mit einem Kunststoffeinsatz mit Ansatzschrauben und einem Metalleinsatz ausgeliefert.   Entfernen von Laufwerkeinschüben  Wenn ein neues Laufwerk eingebaut werden soll, gehen Sie wie folgt vor:  ...
  • Seite 34: Wiedereinsetzen Von Laufwerkeinschüben

    3. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   Optisches Laufwerk   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose. ANMERKUNG: Wenn Sie den Computer ohne optisches Laufwerk oder 3,5-Zoll-Laufwerk (Diskettenlaufwerk bzw. Media-Speicherkartenleser) betreiben, muss anstelle des fehlenden Laufwerks der entsprechende Laufwerkschachteinschub installiert werden. Wenn Sie einen Laufwerkschachteinschub benötigen, setzen Sie sich bitte mit Dell in Verbindung. Siehe Entfernen von Laufwerkeinschüben.
  • Seite 35: Installation Eines Optischen Laufwerks

    1 Freigabevorrichtung für das Laufwerk 2 Optisches Laufwerk   4. Trennen Sie das Stromversorgungs- und das Datenkabel auf der Rückseite des Laufwerks.    5. Wenn Sie das optische Laufwerk zu diesem Zeitpunkt nicht wieder einsetzen, installieren Sie den Laufwerkeinschub, indem Sie ihn in den Laufwerkschacht absenken, bis er mit einem Klick einrastet. Wenn Sie einen Laufwerkschachteinschub benötigen, setzen Sie sich bitte mit Dell in  Verbindung.   Installation eines optischen Laufwerks  ...
  • Seite 36: Entfernen Eines Diskettenlaufwerks

      WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose. ANMERKUNG: Wenn Sie den Computer ohne optisches Laufwerk oder 3,5-Zoll-Laufwerk (z. B. Diskettenlaufwerk) betreiben, muss anstelle des  fehlenden Laufwerks der entsprechende Laufwerkschachteinschub installiert werden. Wenn Sie einen Laufwerkschachteinschub benötigen, setzen Sie  sich bitte mit Dell in Verbindung.   Entfernen eines Diskettenlaufwerks   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.  ...
  • Seite 37: Installation Eines Diskettenlaufwerks

    5. Trennen Sie das Stromversorgungs- und das Datenkabel von der Rückseite des Diskettenlaufwerks.    6. Wenn Sie das Diskettenlaufwerk bzw. den Media-Speicherkartenleser zu diesem Zeitpunkt nicht ersetzen, setzen Sie statt dessen den Laufwerkeinschub ein (siehe Wiedereinsetzen von Laufwerkeinschüben). Wenn Sie einen Laufwerkschachteinschub benötigen, setzen Sie sich bitte mit  Dell in Verbindung.   Installation eines Diskettenlaufwerks   1. Wenn ein neues Diskettenlaufwerk eingebaut werden soll, gehen Sie wie folgt vor: a.
  • Seite 38: Entfernen Eines Media-Speicherkartenlesers

      8. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   9. Rufen Sie das System-Setup auf, und setzen Sie die Diskette Drive (Diskettenlaufwerk)-Option, um das neue Diskettenlaufwerk zu aktivieren (siehe System-Setup).   Überprüfen Sie durch Ausführen von Dell Diagnostics, ob der Computer korrekt funktioniert (siehe Dell Diagnostics).   Media-Speicherkartenleser   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen ...
  • Seite 39: Installation Eines Media-Speicherkartenlesers

      5. Trennen Sie das Kabel von der Rückseite des Media-Speicherkartenlesers und von der Systemplatine.   6. Wenn Sie den Media-Speicherkartenleser zu diesem Zeitpunkt nicht ersetzen, setzen Sie statt dessen den 3,5-Zoll-Laufwerkeinschub ein (siehe Wiedereinsetzen von Laufwerkeinschüben). Wenn Sie einen Laufwerkschachteinschub benötigen, setzen Sie sich bitte mit Dell in Verbindung.    Installation eines Media-Speicherkartenlesers   1. Wenn Sie ein neues Laufwerk oder Media-Speicherkartenlesegerät installieren: ...
  • Seite 40 1 Media-Speicherkartenleser 2 Steckplatzüberprüfungsnummer   5. Verbinden Sie das Kabel mit dem Media-Speicherkartenleser und dem Systemplatinenanschluss.   6. Bauen Sie das optische Laufwerk ein (siehe Optisches Laufwerk).   7. Prüfen Sie alle Kabelverbindungen, und verlegen Sie die Kabel so, dass der Luftstrom beim Lüfter und bei den Belüftungsöffnungen nicht behindert wird.    8. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   Überprüfen Sie durch Ausführen von Dell Diagnostics, ob der Computer korrekt funktioniert (siehe Dell Diagnostics).
  • Seite 41   Festplattenlaufwerk   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   VORSICHT: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie statt dessen das Laufwerk  auf eine Schaumstoffunterlage, um es ausreichend zu schützen.   Entfernen eines Festplattenlaufwerks   VORSICHT: Wenn Sie ein Festplattenlaufwerk austauschen möchten, auf dem Daten gespeichert sind, legen Sie zuvor Sicherungsdateien vom  Inhalt der Festplatte an.   1. Überprüfen Sie anhand der Laufwerksdokumentation, ob das Laufwerk korrekt für den Computer konfiguriert ist.    2. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.
  • Seite 42 VORSICHT: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie statt dessen das Laufwerk  auf eine Schaumstoffunterlage, um es ausreichend zu schützen.   2. Packen Sie das Laufwerk aus, und bereiten Sie es auf die Installation vor.   3. Wenn am Ersatzfestplattenlaufwerk kein Abdeckblech aus Kunststoff für die Festplatte vorhanden ist, klemmen Sie das Abdeckblech vom alten Laufwerk  1 Festplattenlaufwerk 2 Freigabevorrichtungen (2) 3 Kunststoff-Festplattenlaufwerkhalterung       4. Befestigen Sie die Halterung am neuen Laufwerk, indem Sie sie dort einrasten lassen. 1 Sicherungshalterungen (2) 2 Laufwerk 3 Schrauben (4) 4 Kunststoff-Festplattenlaufwerkhalterung...
  • Seite 43 13. Beenden Sie das System-Setup, und starten Sie den Computer neu.   14. Führen Sie eine Partitionierung und logische Formatierung des Laufwerks durch.  ANMERKUNG: Anleitungen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation.   Testen Sie das Festplattenlaufwerk, indem Sie Dell Diagnostics ausführen (siehe Dell Diagnostics).   16. Installieren Sie das Betriebssystem auf der Festplatte. ANMERKUNG: Anleitungen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation.
  • Seite 44: Ausbauen Des Systemlüfters

    Zurück zum Inhaltsverzeichnis  Systemlüfter  Dell™ OptiPlex™ 760 – Service-Handbuch   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum  Thema Sicherheitsbestimmungen unter der Adresse www.dell.com/regulatory_compliance.   VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse.   Ausbauen des Systemlüfters   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).
  • Seite 45: Kühlkörperanordnung

    Zurück zum Inhaltsverzeichnis  Kühlkörperanordnung  Dell™ OptiPlex™ 760 – Service-Handbuch   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   Entfernen der Kühlkörperanordnung   1. Lösen Sie die unverlierbare Schraube auf jeder Seite der Kühlkörperanordnung.    WARNUNG: Trotz Kunststoffblende kann die Kühlkörperanordnung während des normalen Betriebs sehr heiß werden. Halten Sie vor dem  Berühren eine ausreichende Abkühlzeit ein.    2. Drehen Sie die Kühlkörperanordnung nach oben und entfernen Sie die Baugruppe vom Computer. Legen Sie den Kühlkörper mit der Oberseite zuunterst ab.  1 Kühlkörperanordnung 2 Schraubrahmen (2)   Installieren der Kühlkörperanordnung    1. Setzen Sie die Kühlkörperanordnung wieder in ihr Abdeckblech ein.    2. Drehen Sie die Kühlkörperanordnung nach unten zum Computersockel, und ziehen Sie die beiden selbstsichernden Schrauben an.    VORSICHT:...
  • Seite 46 1 Kühlkörperanordnung  2 Abdeckblech für Kühlkörperanordnung 3 Schraubrahmen (2)       3. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses). Zurück zum Inhaltsverzeichnis  ...
  • Seite 47 Zurück zum Inhaltsverzeichnis  E/A-Einheit Dell™ OptiPlex™ 760 – Service-Handbuch   Entfernen der E/A-Einheit   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    WARNUNG: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose.  ANMERKUNG: Notieren Sie sich den Kabelverlauf aller Kabel, bevor Sie diese lösen, sodass Sie sie beim Installieren der neuen E/A-Einheit wieder richtig anordnen können.   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).
  • Seite 48: Einsetzen Des Netzteils

    Zurück zum Inhaltsverzeichnis  Netzteil Dell™ OptiPlex™ 760 – Service-Handbuch   Einsetzen des Netzteils   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse.   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).
  • Seite 49: Gleichstromanschlüsse

      Gleichstromanschlüsse   Gleichstromanschluss P1       Pin-Nummer Signalname 18-AWG-Draht Schwarz Braun +3,3 V Gleichspannung Orange Schwarz Schwarz +12 VDC Gelb +5 VSB Violett Schwarz +5 VDC +5 VDC +5 VDC Schwarz Schwarz +3,3 V Gleichspannung Orange +3,3 V Gleichspannung Orange Grau Schwarz +12 VDC...
  • Seite 50: Gleichstromanschluss P5 Und P6

    Gleichstromstecker P2       Pin-Nummer Signalname 18-AWG-Draht Schwarz Schwarz +12 VDC Gelb +12 VDC Gelb   Gleichstromstecker P4       Pin-Nummer Signalname 22-AWG-Draht +5 VDC Schwarz Schwarz +12 VDC Gelb   Gleichstromanschluss P5 und P6       Pin-Nummer Signalname 18-AWG-Draht...
  • Seite 51: Entfernen Eines Lautsprechers

    Zurück zum Inhaltsverzeichnis  Lautsprecher Dell™ OptiPlex™ 760 – Service-Handbuch   Entfernen eines Lautsprechers   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse.   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Abdeckung Ihres Computers (siehe Abnehmen der Computerabdeckung).
  • Seite 52   3. Setzen Sie den Lautsprecher in das Gehäuse des Computers ein.  Lautsprecher Lautsprecherkabel   4. Verbinden Sie das Lautsprecherkabel mit dem Anschluss auf der Systemplatine.   5. Bringen Sie die Computerabdeckung wieder an.   6. Schalten Sie die Stromversorgung des Computers ein. Zurück zum Inhaltsverzeichnis  ...
  • Seite 53: Abnehmen Der Computerabdeckung

    Zurück zum Inhaltsverzeichnis   Desktop Dell™ OptiPlex™ 760 – Service-Handbuch   Abnehmen der Computerabdeckung   Innenansicht des Computers   Komponenten der Systemplatine  Abnehmen der Computerabdeckung   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.  ...
  • Seite 54: Komponenten Der Systemplatine

    WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose.    VORSICHT: Gehen Sie beim Öffnen der Computerabdeckung sehr vorsichtig vor, um nicht versehentlich Kabelverbindungen der Systemplatine zu  trennen. 1 Laufwerkschächte (Media-Speicherkartenleser oder Diskettenlaufwerk, optisches Laufwerk und Festplattenlaufwerk) 2 Netzteil 3 Optionaler Gehäuseeingriffsschalter 4 Systemplatine 5 Kartensteckplätze  6 Kühlkörperanordnung 7 Vordere E/A-Einheit      Komponenten der Systemplatine Interner Lautsprecher (INT_SPKR) Mikroprozessoranschluss (CPU) Anschluss für Prozessorstromversorgung (12VPOWER) 4 Speichermodulanschlüsse (DIMM_1, DIMM_2, DIMM_3 und DIMM_4) Kennwortjumper (PSWD) SATA-Anschlüsse (SATA1 und SATA0) Frontseitiger Anschluss (FRONTPANEL)
  • Seite 55 13 PCI Express x16-Anschluss (SLOT1) 14 Steckkartenanschluss (verwendet PCI-E-Port/SLOT1 und PCI-Port/SLOT2) 15 PCI-Anschluss (SLOT3) 16 Batteriesockel (BATTERY) 17 PS/2- oder serieller Anschluss (SERIAL2) 18 Diskettenlaufwerkanschluss (DSKT) 19 Lüfteranschluss (FAN_CPU)     Zurück zum Inhaltsverzeichnis  ...
  • Seite 56: Kontaktaufnahme Mit Dell

    Zurück zum Inhaltsverzeichnis   Kontaktaufnahme mit Dell Dell™ OptiPlex™ 760 – Service-Handbuch So erreichen Sie den Verkauf, den technischen Support und den Kundendienst von Dell:   1. Rufen Sie die Website support.dell.com auf.   2. Wählen Sie das Land bzw. die Region im Listenmenü Choose A Country/Region (Dell International) am unteren Seitenrand aus.   3. Klicken Sie auf Contact Us (Kontakt) im linken Seitenbereich.
  • Seite 57 Zurück zum Inhaltsverzeichnis   Glossar Dell™ OptiPlex™ 760 – Service-Handbuch Die in diesem Glossar bereitgestellten Begriffe dienen ausschließlich informativen Zwecken. Spezifische Funktionen Ihres Computers können von den im  Glossar enthaltenen Begriffen nicht abgeleitet werden.  A AC – Alternating Current (Wechselstrom). Die Elektrizität, mit der der Computer betrieben wird, wenn Sie das Netzkabel des Adapters an eine Steckdose  anschließen. ACPI – Advanced Configuration and Power Interface (Erweiterte Konfigurations- und Energieverwaltungsschnittstelle). Eine Energieverwaltungsangabe, mit der Microsoft® Windows®-Betriebssysteme einen Computer in den Standby- oder Ruhemodus versetzen können, um den Stromverbrauch aller an den  Computer angeschlossenen Geräte zu reduzieren. AGP – Accelerated Graphics Port (beschleunigter Grafikport). Ein dedizierter Grafikport, mit der konventioneller Speicher für videobezogene Aufgaben ...
  • Seite 58 Datenspiegelung – Duplikation von Daten auf einem anderen Computer oder an einem anderen Speicherort. Die Datenspiegelung wird entweder zur Datensicherung oder dazu eingesetzt, Daten in physischer Nähe zum Anwender bereitzustellen. DCM – Dell Client Manager. Dienstprogramm von Dell zur Remote-Verwaltung DDR SDRAM – Abkürzung für Double-Data-Rate SDRAM". Eine SDRAM-Ausführung, die den Daten-Burst-Zyklus verdoppelt und dadurch die Systemleistung erhöht.
  • Seite 59 ExpressCard – Eine auswechselbare E/A-Karte, die dem PCMCIA-Standard entspricht. Modems und Netzwerkadapter sind im Allgemeinen als ExpressCards erhältlich. ExpressCards unterstützen die Standards PCI Express und USB 2.0. Express-Servicecode – Ein numerischer Code auf einem Etikett auf Ihrem Dell™-Computer. Verwenden Sie den Express-Servicecode, wenn Sie sich wegen Supportfragen an Dell wenden. Der Dienst zur Nutzung des Express-Servicecodes von Dell steht unter Umständen nicht in allen Ländern zur Verfügung.  F Fahrenheit –...
  • Seite 60 GUI – Graphical User Interface (Grafische Benutzeroberfläche). Software, die über Menüs, Fenster und Symbole mit dem Benutzer kommuniziert. Die meisten  Programme unter dem Betriebssystem Windows verfügen über GUIs.  H Hintergrundbild – Das Hintergrundmuster oder -bild für den Windows-Desktop. Das Hintergrundbild kann über die Windows-Systemsteuerung geändert  werden. Sie können auch Ihr Lieblingsbild einscannen und als Hintergrundbild verwenden. HTTP – Hypertext Transfer Protocol. Ein Protokoll zum Austausch von Dateien zwischen Computern, die mit dem Internet verbunden sind. Hyperthreading – Eine Intel ® -Technologie, die die allgemeine Leistung des Computers verbessern kann, indem sie einen physischen Prozessor wie zwei logische Prozessoren funktionieren lässt, die bestimmte Aufgaben gleichzeitig ausführen können.
  • Seite 61 Festplattenkapazitäten wird der Begriff oft auf 1.000.000 Byte abgerundet. MB/s – Megabyte pro Sekunde. Eine Million Byte pro Sekunde. Diese Maßeinheit wird in der Regel für Datenübertragungsraten verwendet. Mbit – Megabit. Eine Dateneinheit entspricht 1 024 Kbit. Maßeinheit für die Kapazität von Speicherchips. Mbit/s – Megabit pro Sekunde. Eine Million Bit pro Sekunde. Diese Maßeinheit wird in der Regel für die Übertragungsgeschwindigkeit von Netzwerken und  Modems verwendet. Medienschacht – Ein Schacht, der Geräte wie optische Laufwerke, einen zweiten Akku oder ein Dell TravelLite™-Modul unterstützt. MHz – Megahertz. Eine Maßeinheit für Frequenzen. 1 MHz entspricht einer Million Zyklen pro Sekunde. Die Arbeitsgeschwindigkeit von Prozessoren, Bussen  und Schnittstellen wird häufig in MHz gemessen. Mini PCI – Ein Standard für integrierte Peripheriegeräte, vor allem für Kommunikationsgeräte wie Modems und NICs. Eine Mini-PCI-Karte ist eine kleine externe Karte, die funktional einer PCI-Standarderweiterungskarte entspricht. Mini-Card – Eine kleine Karte für integrierte Peripheriegeräte wie Kommunikations-NICs. Die Mini-Card entspricht funktional einer PCI- Standarderweiterungskarte.
  • Seite 62 PCMCIA – Personal Computer Memory Card International Association. Dieses Gremium legt Normen für PC Cards fest. PIO – Programmed Input/Output (Programmierte Eingabe/Ausgabe). Eine Methode zur Datenübertragung zwischen zwei Geräten, wobei der Prozessor  Bestandteil des Datenpfads ist. Pixel – Ein einzelner Bildpunkt auf der Videoanzeige. Die Pixel sind in Spalten und Zeilen als Raster angeordnet. Bildschirmauflösungen (beispielsweise 800 ×  600) werden durch die Anzahl der horizontal und vertikal angeordneten Bildpunkte angegeben. Plug-and-Play – Die Fähigkeit des Computers, Geräte automatisch zu konfigurieren. Plug-and-Play bietet automatische Installation und Konfiguration, Kompatibilität mit bereits vorhandener Hardware, falls das BIOS, das Betriebssystem und alle Geräte Plug-and-Play-konform sind. POST – Power-On Self-Test (Selbsttest beim Einschalten). Ein vom BIOS automatisch geladenes Diagnoseprogramm, das grundlegende Tests der Hauptkomponenten eines Computers durchführt, beispielsweise Speicher, Festplattenlaufwerke und Grafik. Wenn während der POST-Routine keine Probleme ermittelt werden, wird der Startvorgang fortgesetzt.
  • Seite 63 Service-Kennnummer – Wenn Sie die Dell Support-Website unter support.dell.com aufrufen oder sich telefonisch mit dem technischen Support von Dell in Verbindung setzen, dient dieses Strichcode-Etikett zur Identifikation Ihres Computers. Setup-Programm – Ein Programm, das Hardware und Software installiert und konfiguriert. Zum Lieferumfang der meisten Windows Software-Pakete gehört ...
  • Seite 64 UMA – Unified Memory Allocation. Systemspeicher, der dynamisch einem Videospeicher zugewiesen ist. USB – Universal Serial Bus. Eine Hardwareschnittstelle für langsame Peripheriegeräte, z.B. USB-kompatible Tastatur, Maus, Joystick, Scanner, Lautsprecher, Drucker, Breitbandgeräte (DSL- und Kabelmodem), Bildausgabegeräte oder Speichergeräte. Die Geräte werden entweder direkt in einen 4-poligen Sockel in den Computer oder in einen Multiport-Hub eingesteckt, der direkt an den Computer angeschlossen ist. USB-Geräte können bei laufendem Betrieb  angeschlossen und vom Computer getrennt werden. Es können auch mehrere USB-Geräte hintereinander geschaltet werden. USV – Abkürzung für Unterbrechungsfreie Stromversorgung" – Eine Sicherungsstromquelle, die verwendet wird, wenn die Stromversorgung ausfällt oder die  Spannung unter einen bestimmten Spannungspegel abfällt. Die USV gewährleistet für einen begrenzten Zeitraum den Computerbetrieb, wenn die normale ...
  • Seite 65: Ddr2-Speicher - Übersicht

    Steckplatz, der sich am nächsten zum Prozessor befindet. ANMERKUNG: Computer im Ultra-Kompaktgehäuse unterstützen nur die DIMM-Anschlüsse 1 und 2. A Identisches Modulpaar in den DIMM-Anschlüssen 1 und 2 (weiße  B Identisches Speichermodulpaar in den DIMM-Anschlüssen 3 und 4 (schwarze  Sicherungsklammern) Sicherungsklammern)   VORSICHT: Wenn Sie während einer Speicheraktualisierung Originalspeichermodule aus dem Computer entfernen, bewahren Sie diese getrennt  von eventuellen neuen Modulen auf, selbst wenn Sie diese von Dell bezogen haben. Sie sollten nach Möglichkeit kein Originalspeichermodul mit  einem neuen Speichermodul kombinieren. Andernfalls könnte es Probleme beim Starten des Computers geben. Die Originalspeichermodule  sollten paarweise in den DIMM-Anschlüssen 1 und 2 oder in den Anschlüssen 3 und 4 installiert sein. ANMERKUNG: Von Dell erworbener Speicher ist in der Garantie eingeschlossen.  ...
  • Seite 66: Adressierung Von Speicherkonfigurationen

    ® Wenn Sie ein 32-Bit-Betriebssystem wie Microsoft Windows® Vista® verwenden, unterstützt der Computer maximal 4 GB Speicher. Wenn Sie ein 64-Bit- Betriebssystem verwenden, unterstützt der Computer maximal 8 GB Speicher (2-GB-DIMMs in allen vier Sockeln).  Einsetzen von Speichermodulen   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Um elektrostatische Entladungen und entsprechende Schäden an internen Komponenten zu vermeiden, erden Sie sich, indem Sie eine  Erdungsmanschette tragen oder in regelmäßigen Zeitabständen eine blanke Metallfläche am Computergehäuse berühren.   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.  ...
  • Seite 67: Entfernen Von Speichermodulen

    10. Klicken Sie mit der rechten Maustaste auf dem Windows-Desktop auf Arbeitsplatz und klicken Sie dann auf Eigenschaften.   11. Klicken Sie auf die Registerkarte Allgemein.   12. Prüfen Sie die angegebene RAM-Speichergröße, um sich zu vergewissern, dass das Speichermodul korrekt installiert wurde.   Entfernen von Speichermodulen   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Um elektrostatische Entladungen und entsprechende Schäden an internen Komponenten zu vermeiden, erden Sie sich, indem Sie eine  Erdungsmanschette tragen oder in regelmäßigen Zeitabständen eine blanke Metallfläche am Computergehäuse berühren.   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.  ...
  • Seite 68: Minitower-Computer

    Vervielfältigung oder Wiedergabe in jeglicher Weise ohne schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. In diesem Text verwendete Marken: Dell, das DELL Logo, OptiPlex, TravelLite, OpenManage und StrikeZone sind Marken von Dell Inc.; Intel und SpeedStep sind eingetragene Marken von Intel Corporation in den USA und anderen Ländern; Microsoft, Windows, Windows Vista und die Windows Start -Schaltfläche sind eingetragene Marken oder Marken von Microsoft Corporation in den USA und/oder anderen Ländern; Computrace ist eine eingetragene Marke von Absolute Software Corp.;...
  • Seite 69: Installieren Einer Pci- Oder Pci-Express-Karte

      Installieren einer PCI- oder PCI-Express-Karte ANMERKUNG: Ihr Dell-Computer weist nur PCI- und PCI-Express-Steckplätze auf.  ANMERKUNG: Der serielle Portadapter für den Mini-Tower-Computer umfasst zwei PS/2-Anschlüsse.  Wenn Sie eine Karte austauschen, deinstallieren Sie den Treiber der vorhandenen Karte. Anleitungen dazu finden Sie in der Dokumentation der jeweiligen Karte.
  • Seite 70 1 Kartenrückhalteriegel 2 Führungsklammer 3 Karte 4 Platinenstecker 5 Kartenanschluss 6 Freigabelasche   4. Wenn Sie eine neue Karte installieren, entfernen Sie das Abdeckblech, um die Öffnung des Kartensteckplatzes freizulegen.    5. Wenn Sie eine Karte austauschen, die bereits im Computer installiert ist, bauen Sie die Karte aus. Trennen Sie gegebenenfalls vorhandene Kabelverbindungen zur Karte.  ...
  • Seite 71: Entfernen Einer Pci- Oder Pci-Express-Karte

    1 Karte vollständig eingesetzt 2 Karte nicht vollständig eingesetzt  3 Halterung im Steckplatz 4 Halterung steckt außerhalb der Steckplatzöffnung   10. Bevor Sie den Kartenrückhaltemechanismus wieder einsetzen, stellen Sie Folgendes sicher:   dass die Oberseiten aller Karten und Abdeckbleche bündig mit der Ausrichtungsleiste sind,  dass die Kerbe auf der Oberseite der Karte oder des Abdeckblechs um die Ausrichtungsführung passt.    11. Sichern Sie die Karte(n), indem Sie den Kartenrückhalteriegel schließen, sodass er einrastet.    VORSICHT: Führen Sie die Kartenkabel nicht über oder hinter den Karten entlang. Andernfalls lässt sich möglicherweise die Computerabdeckung  nicht mehr richtig schließen oder das System wird beschädigt.   12. Schließen Sie die entsprechenden Kabel an die Karte an.  Die Kabelverbindungen sind in der Dokumentation zur Karte beschrieben.   13. Bringen Sie die Computerabdeckung wieder an (siehe Wiederanbringen des Systemgehäuses), schließen Sie den Computer sowie die zugehörigen  Geräte wieder an die Stromversorgung an, und schalten Sie sie ein. ...
  • Seite 72: Installieren Eines Ps/2-Seriell-Portadapters

    Einstellung zu Enabled (Aktiviert; siehe Aufrufen des System-Setup-Programms). b.  Verbinden Sie das Netzwerkkabel mit dem integrierten Netzwerkanschluss auf der Rückseite des Computers.    PS/2-Seriell-Portadapter   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum  Thema Sicherheitsbestimmungen unter der Adresse www.dell.com/regulatory_compliance.   VORSICHT: Um Beschädigungen von Komponenten im Innern des Computers durch elektrostatische Entladungen zu vermeiden, muss die  statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine  unbeschichtete Metallfläche am Computergehäuse.   Installieren eines PS/2-Seriell-Portadapters   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.
  • Seite 73   3. Schieben Sie vorsichtig von innen die Freigabelasche auf dem Kartenrückhalteriegel, um den Riegel in die geöffnete Position zu drehen. Der Riegel bleibt  in der geöffneten Position.  Kartenrückhalteriegel Führungsklammer   4. Entfernen Sie das Abdeckblech (falls vorhanden). ANMERKUNG: Informationen zur Konfiguration des Adapters und zum Herstellen interner Verbindungen sowie weitere Anpassungen für Ihren  Computer finden Sie in der Dokumentation, die Sie zusammen mit Ihrem PS/2-Seriell-Portadapter erhalten haben.   5. Richten Sie die PS/2-Seriell-Portadapterhalterung am Steckplatz aus, und drücken Sie sie fest nach unten. Stellen Sie sicher, dass der Adapter fest im  Steckplatz sitzt. 1 Karte vollständig eingesetzt 2 Karte nicht vollständig eingesetzt ...
  • Seite 74: Entfernen Eines Ps/2-Seriell-Portadapters

    ANMERKUNG: Informationen zu den Kabelverbindungen finden Sie in der Dokumentation, die Sie zusammen mit dem PS/2-Seriell-Portadapter erhalten haben.   9. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   Entfernen eines PS/2-Seriell-Portadapters   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.
  • Seite 75 ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Die Abdeckbleche schützen den Computer auch vor Staub und Verschmutzung und sorgen dafür, dass der Luftstrom zur Kühlung des Computers nicht  unterbrochen wird.   8. Bevor Sie den Kartenrückhaltemechanismus wieder schließen, stellen Sie Folgendes sicher:   dass die Oberseiten aller Karten und Abdeckbleche bündig mit der Ausrichtungsleiste sind,  dass die Kerbe auf der Oberseite der Karte oder des Abdeckblechs um die Ausrichtungsführung passt.    9. Sichern Sie die Karte(n), indem Sie den Kartenrückhalteriegel schließen, sodass er einrastet.    10. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses). Zurück zum Inhaltsverzeichnis  ...
  • Seite 76: Kühlkörper Und Prozessor

    Zurück zum Inhaltsverzeichnis  Kühlkörper und Prozessor  Dell™ OptiPlex™ 760 – Service-Handbuch   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum  Thema Sicherheitsbestimmungen unter der Adresse www.dell.com/regulatory_compliance.   VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse.   Prozessor entfernen   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).
  • Seite 77: Installation Des Prozessors

    1 Mittlere Abdeckungsverriegelung 2 Prozessorabdeckung 3 Prozessor 4 Sockel 5 Freigabehebel       6. Entfernen Sie den Prozessor vorsichtig aus dem Sockel. Belassen Sie den Freigabehebel in der offenen Position, sodass der neue Prozessor ohne weitere Handgriffe in den Sockel eingesetzt werden kann.  ...
  • Seite 78 4 Prozessorsockel 5 Mittlere Abdeckungsverriegelung 6 Freigabehebel 7 vordere Ausrichtungskerbe 8 Stift-1-Markierung für Sockel und Prozessor 9 hintere Ausrichtungskerbe   VORSICHT: Um Schäden zu vermeiden, stellen Sie sicher, dass der Prozessor richtig am Sockel ausgerichtet ist, und wenden Sie beim Einsetzen des Prozessors keine übermäßige Kraft auf.   7. Setzen Sie den Prozessor vorsichtig in den Sockel, und stellen Sie dabei sicher, dass der Prozessor korrekt ausgerichtet ist.  ...
  • Seite 79: Gehäuseeingriffschalter

    Zurück zum Inhaltsverzeichnis  Gehäuseeingriffschalter  Dell™ OptiPlex™ 760 – Service-Handbuch   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum  Thema Sicherheitsbestimmungen unter der Adresse www.dell.com/regulatory_compliance.   Entfernen des Gehäuseeingriffschalters   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).  ...
  • Seite 80 ANMERKUNG: Die Standardeinstellung ist On-Silent.   4. Speichern Sie die BIOS-Einstellungen, und beenden Sie das System- Setup. Zurück zum Inhaltsverzeichnis  ...
  • Seite 81: Anschließen Der Laufwerkkabel

    Zurück zum Inhaltsverzeichnis  Laufwerke Dell™ OptiPlex™ 760 – Service-Handbuch Der Computer unterstützt:  Zwei SATA-Festplattenlaufwerke  Ein 3,5-Zoll-Diskettenlaufwerk oder Media-Speicherkartenleser (optional)  Zwei optische SATA-Laufwerke 1 3,5-Zoll-Diskettenlaufwerk oder Media-Speicherkartenleser 2 Optisches Laufwerk 3 Festplattenlaufwerk       Allgemeine Richtlinien für die Laufwerkinstallation Die SATA-Anschlüsse auf der Systemplatine tragen die Bezeichnungen SATA0, SATA1, SATA2 und SATA3.  Die Festplattenlaufwerke müssen mit den niedriger nummerierten SATA-Anschlüssen verbunden werden. Alle anderen SATA-Laufwerke (z.B. ein optisches Laufwerk) müssen mit Anschlüssen verbunden werden, die höhere Nummern tragen als diejenigen, an denen das/die Festplattenlaufwerk(e) angeschlossen  ist/sind. Wenn Ihr System beispielsweise zwei SATA-Festplattenlaufwerke und ein optisches SATA-Laufwerk hat, müssen die beiden Festplattenlaufwerke mit ...
  • Seite 82: Netzkabelanschlüsse

      Netzkabelanschlüsse  Stromversorgungskabel Stromversorgungsanschluss   Anschließen und Trennen des Laufwerkkabels  Um ein Kabel mit Zuglasche zu entfernen, fassen Sie es an der farbigen Zuglasche an, und ziehen Sie, bis sich der Anschluss löst. Um ein Kabel ohne Zuglasche anzuschließen und zu trennen, fassen Sie es an den schwarzen Steckern an beiden Enden an.   Festplattenlaufwerk   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum  Thema Sicherheitsbestimmungen unter der Adresse www.dell.com/regulatory_compliance.   WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   VORSICHT: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie statt dessen das Laufwerk  auf eine Schaumstoffunterlage, um es ausreichend zu schützen.   Entfernen eines Festplattenlaufwerks   1. Wenn Sie ein Festplattenlaufwerk austauschen möchten, auf dem Daten gespeichert sind, legen Sie zuvor Sicherungsdateien vom Inhalt der Festplatte    2. Überprüfen Sie anhand der Laufwerksdokumentation, ob das Laufwerk korrekt für den Computer konfiguriert ist.    3. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.
  • Seite 83: Installation Eines Festplattenlaufwerks

    1 Datenkabel 2 Systemplatinenanschluss des Festplattenlaufwerks 3 Stromversorgungskabel       6. Drücken Sie die blauen Freigabelaschen auf beiden Seiten des Festplattenlaufwerks nach innen, und ziehen Sie das Laufwerk nach oben aus dem  Computer heraus. Festplattenlaufwerk Freigabevorrichtungen (2)   Installation eines Festplattenlaufwerks   1. Packen Sie das Laufwerk aus, und bereiten Sie es auf die Installation vor.   2. Überprüfen Sie anhand der Laufwerksdokumentation, ob das Laufwerk korrekt für den Computer konfiguriert ist.   ...
  • Seite 84 10. Legen Sie ein startfähiges Medium ein, und rufen Sie das System-Setup auf (siehe Aufrufen des System-Setup-Programms). Aktualisieren Sie die SATA- Schnittstellenoption der Laufwerk-Optionsliste.   11. Beenden Sie das System-Setup, und starten Sie den Computer neu.   12. Führen Sie eine Partitionierung und logische Formatierung des Laufwerks durch.  Anleitungen hierzu finden Sie in der Dokumentation zum Betriebssystem.   Testen Sie das Festplattenlaufwerk, indem Sie Dell Diagnostics ausführen (siehe Dell Diagnostics).  ...
  • Seite 85: Hinzufügen Eines Zweiten Festplattenlaufwerks

      14. Wenn das soeben installierte Festplattenlaufwerk das Primärlaufwerk ist, installieren Sie das Betriebssystem auf dieser Festplatte. Wenn das soeben  installierte Festplattenlaufwerk das Primärlaufwerk ist, legen Sie ein startfähiges Medium in das Startlaufwerk ein. Beachten Sie die Anleitungen zum  Installieren von Software für den Laufwerksbetrieb in der Dokumentation des Laufwerks.    Hinzufügen eines zweiten Festplattenlaufwerks    WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum  Thema Sicherheitsbestimmungen unter der Adresse www.dell.com/regulatory_compliance.   WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   VORSICHT: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie statt dessen das Laufwerk  auf eine Schaumstoffunterlage, um es ausreichend zu schützen.   VORSICHT: Wenn Sie ein Festplattenlaufwerk austauschen möchten, auf dem Daten gespeichert sind, legen Sie zuvor Sicherungsdateien vom  Inhalt der Festplatte an.   1. Überprüfen Sie anhand der Laufwerksdokumentation, ob das Laufwerk korrekt für den Computer konfiguriert ist.    2. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.
  • Seite 86: Diskettenlaufwerk

    11. Beenden Sie das System-Setup, und starten Sie den Computer neu.   12. Führen Sie eine Partitionierung und logische Formatierung des Laufwerks durch.  Anleitungen hierzu finden Sie in der Dokumentation zum Betriebssystem.   Testen Sie das Festplattenlaufwerk, indem Sie Dell Diagnostics ausführen (siehe Dell Diagnostics).   14. Falls das soeben installierte Festplattenlaufwerk das Primärlaufwerk ist, installieren Sie das Betriebssystem auf dieser Festplatte.    Diskettenlaufwerk   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum  Thema Sicherheitsbestimmungen unter der Adresse www.dell.com/regulatory_compliance.  ...
  • Seite 87: Entfernen Des Diskettenlaufwerks

    WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   Entfernen des Diskettenlaufwerks   1. Starten Sie den Computer, und rufen Sie das System-Setup auf (siehe Aufrufen des System-Setup-Programms). Deaktivieren Sie das Diskettenlaufwerk über die Option Diskette Drive (Diskettenlaufwerk).   2. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.
  • Seite 88 6. Rufen Sie das System-Setup auf (siehe System-Setup), und aktivieren Sie das neue Diskettenlaufwerk über die Option Diskette Drive (Diskettenlaufwerk).   Überprüfen Sie durch Ausführen von Dell Diagnostics, ob der Computer korrekt funktioniert (siehe Dell Diagnostics).   Media-Speicherkartenleser   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum  Thema Sicherheitsbestimmungen unter der Adresse www.dell.com/regulatory_compliance.   WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   Entfernen des Media-Speicherkartenlesers   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.
  • Seite 89: Installation Eines Media-Speicherkartenlesers

      2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).   3. Entfernen Sie das Laufwerkfach, indem Sie die Freigabevorrichtung des Laufwerks nach unten schieben, um das Fach zu öffnen und es dann von den  drei Scharnieren lösen.    4. Trennen Sie das Kabel von der Rückseite des Media-Speicherkartenlesers. Media-Speicherkartenleser Freigabevorrichtung für das Laufwerk   5. Schieben Sie den Hebel der Einschubplatte zur Unterseite des Computers, bis das Laufwerkfach aufschnappt. Halten Sie den Hebel fest, und schieben Sie den Media-Speicherkartenleser aus dem Computer heraus.
  • Seite 90: Optisches Laufwerk

    5. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   Überprüfen Sie durch Ausführen von Dell Diagnostics, ob der Computer korrekt funktioniert (siehe Dell Diagnostics).   Optisches Laufwerk   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum  Thema Sicherheitsbestimmungen unter der Adresse www.dell.com/regulatory_compliance.   WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem wieder Anbringen der Abdeckung den Computer immer von der  Steckdose.   Entfernen eines optischen Laufwerks   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.
  • Seite 91: Installation Eines Optischen Laufwerks

    3. Trennen Sie das Netz- und das Datenkabel von der Rückseite des Laufwerks und von der Systemplatine.    4. Schieben Sie den Hebel der Einschubplatte nach unten, bis das Laufwerkfach aufschnappt. Halten Sie den Hebel nach unten gedrückt, und schieben Sie  das Laufwerk aus dem Computer heraus. Optisches Laufwerk Freigabevorrichtung für das Laufwerk   Installation eines optischen Laufwerks   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).
  • Seite 92 Stromversorgungskabel Datenkabel SATA-Anschluss für optisches Laufwerk       8. Prüfen Sie alle Kabelverbindungen, und verlegen Sie die Kabel so, dass der Luftstrom beim Lüfter und bei den Belüftungsöffnungen nicht behindert wird.    9. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   10. Aktualisieren Sie die Konfigurationsdaten im System-Setup-Programm, indem Sie die entsprechende Drive-(Laufwerk)-Option unter Drives (Laufwerke) auswählen (siehe System-Setup).   Führen Sie Dell Diagnostics aus, um zu überprüfen, ob der Computer korrekt funktioniert (siehe Dell Diagnostics). Zurück zum Inhaltsverzeichnis  ...
  • Seite 93 Zurück zum Inhaltsverzeichnis  E/A-Einheit Dell™ OptiPlex™ 760 – Service-Handbuch   Entfernen der E/A-Einheit   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum  Thema Sicherheitsbestimmungen unter der Adresse www.dell.com/regulatory_compliance.   WARNUNG: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose.  ANMERKUNG: Notieren Sie sich vor dem Entfernen von Kabeln die Kabelführung, sodass Sie sie nach dem Einbau der neuen E/A-Einheit wieder korrekt verlegen können.   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.  ...
  • Seite 94: Einsetzen Des Netzteils

    Zurück zum Inhaltsverzeichnis  Netzteil Dell™ OptiPlex™ 760 – Service-Handbuch   Einsetzen des Netzteils   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum  Thema Sicherheitsbestimmungen unter der Adresse www.dell.com/regulatory_compliance.   VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse.   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).
  • Seite 95: Gleichstromanschlüsse

      Gleichstromanschlüsse   Gleichstromanschluss P1       Pin-Nummer Signalname 18-AWG-Draht +3,3 V Gleichspannung Orange +3,3 V Gleichspannung Orange Schwarz +5 VDC Schwarz +5 VDC Schwarz PS_PWRGOOD Grau P5AUX Violett V_12P0_DIG Weiß V_12P0_DIG Weiß +3,3 V Gleichspannung Orange +3,3VDC/SE* Orange - 12 V Gleichspannung Blau Schwarz...
  • Seite 96: Gleichstromanschlüsse P3, P5, P8 Und P9

    +5 VDC Schwarz   Gleichstromstecker P2       Pin-Nummer Signalname 18-AWG-Draht Schwarz Schwarz +12 VADC Gelb +12 VADC Gelb   Gleichstromanschlüsse P3, P5, P8 und P9        Pin-Nummer Signalname 18-AWG-Draht +3,3 V Gleichspannung Orange Schwarz +5 VDC Schwarz +12 VBDC Weiß   Gleichstromstecker P7  ...
  • Seite 97: Entfernen Der Lautsprecher

    Zurück zum Inhaltsverzeichnis  Lautsprecher Dell™ OptiPlex™ 760 – Service-Handbuch   Entfernen der Lautsprecher   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum  Thema Sicherheitsbestimmungen unter der Adresse www.dell.com/regulatory_compliance.   VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse.   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Abdeckung Ihres Computers (siehe Abnehmen der Computerabdeckung).
  • Seite 98   4. Schließen Sie die Kabel an die Systemplatine an.    5. Bringen Sie die Computerabdeckung wieder an.   6. Schalten Sie die Stromversorgung des Computers ein. Zurück zum Inhaltsverzeichnis  ...
  • Seite 99: Entfernen Des Systemlüfters

    Zurück zum Inhaltsverzeichnis  Systemlüfter  Dell™ OptiPlex™ 760 – Service-Handbuch   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum  Thema Sicherheitsbestimmungen unter der Adresse www.dell.com/regulatory_compliance.   VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse.   Entfernen des Systemlüfters   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).
  • Seite 100: Abnehmen Der Computerabdeckung

      Abnehmen der Computerabdeckung   Das Innere des Computers   Komponenten der Systemplatine  Abnehmen der Computerabdeckung   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum  Thema Sicherheitsbestimmungen unter der Adresse www.dell.com/regulatory_compliance.   WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.
  • Seite 101: Komponenten Der Systemplatine

      WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum  Thema Sicherheitsbestimmungen unter der Adresse www.dell.com/regulatory_compliance.   WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose.    VORSICHT: Gehen Sie beim Öffnen der Computerabdeckung sehr vorsichtig vor, um nicht versehentlich Kabelverbindungen der Systemplatine zu  trennen. Optisches Laufwerk Datenträger Netzteil Optionaler Gehäuseeingriffsschalter Systemplatine Kühlkörperanordnung Festplattenlaufwerk      Komponenten der Systemplatine Interner Lautsprecher (INT_SPKR) Mikroprozessoranschluss (CPU) Anschluss für  Speichermodulanschlüsse (DIMM_1,  Prozessorstromversorgung DIMM_2, DIMM_3 und DIMM_4)
  • Seite 102 15 PCI-Express x1-Anschluss (SLOT4) 16 PCI-Anschlüsse (SLOT2, SLOT3) 17 Batteriesockel (BATTERY) 18 PS/2- oder serieller Anschluss (SERIAL2) 19 Diskettenlaufwerkanschluss (DSKT) 20 Lüfter (FAN_CPU) Zurück zum Inhaltsverzeichnis  ...
  • Seite 103: Wiederanbringen Des Systemgehäuses

    Zurück zum Inhaltsverzeichnis   Wiederanbringen des Systemgehäuses  Dell™ OptiPlex™ 760 – Service-Handbuch   Minitower, Desktop und Kompaktgehäuse    Ultra-Kompaktgehäuse    WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse.  Minitower, Desktop und Kompaktgehäuse    1. Stellen Sie sicher, dass alle Kabel angeschlossen sind und nicht das Schließen der Abdeckung behindern.  Ziehen Sie die Netzkabel etwas zu sich hin, sodass sie sich nicht unterhalb der Laufwerke verfangen.   2. Achten Sie darauf, dass keine Werkzeuge oder andere Teile im Innern zurückbleiben.    3. So tauschen Sie die Computerabdeckung aus: a.
  • Seite 104   WARNUNG: Kühlkörper für Grafikarten können im regulären Betrieb sehr heiß werden. Vergewissern Sie sich, dass der Kühlkörper der  Grafikkarte ausreichend abgekühlt ist, bevor Sie ihn berühren.  1 Freigabehebel Zurück zum Inhaltsverzeichnis  ...
  • Seite 105 Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Die Abdeckbleche schützen den Computer auch vor Staub und Verschmutzung und sorgen dafür, dass der Luftstrom zur Kühlung des Computers nicht  unterbrochen wird. Ihr Dell™-Computer unterstützt einen PS/2-Seriell-Portadapter und verfügt über folgende Anschlüsse für PCI- und PCI-Express-Karten:  Einen Low-Profile-PCI-Kartensteckplatz Ein Slimline PCI-Express x16-Kartensteckplatz ANMERKUNG: Ihr Dell-Computer weist nur PCI- und PCI-Express-Steckplätze auf. ISA-Karten werden nicht unterstützt.   PCI-Karten   Installieren einer PCI-Karte   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.
  • Seite 106   5. Wenn Sie eine Karte austauschen, die bereits im Computer installiert ist, bauen Sie die Karte aus. Trennen Sie gegebenenfalls vorhandene Kabelverbindungen zur Karte. Fahren Sie anschließend mit schritt 6 fort.   6. Bereiten Sie die Karte für die Installation vor.    WARNUNG: Einige Netzwerkadapter sorgen beim Anschließen an ein Netzwerk dafür, dass der Computer automatisch gestartet wird. Um einen  Stromschlag zu vermeiden, stellen Sie vor der Installation von Karten sicher, dass die Stromzufuhr zum Computer unterbrochen ist. ANMERKUNG: Informationen zur Konfiguration der Karte, zur Herstellung interner Anschlüsse und zur Anpassung der Karten an Ihren Computer ...
  • Seite 107   14. Installieren Sie alle Treiber wie in der Dokumentation der Karte beschrieben.   Entfernen einer PCI-Karte   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).
  • Seite 108: Pci-Express-Karten Und Dvi-Karten

    b.  Verbinden Sie das Netzwerkkabel mit dem integrierten Netzwerkanschluss auf der Rückseite des Computers.    PCI-Express-Karten und DVI-Karten Ihr Computer unterstützt eine Slimline-PCI-Express x16-Karte. Wenn Sie eine PCI-Express-Karte durch eine PCI-Express-Karte eines anderen Typs ersetzen möchten, deinstallieren Sie den derzeitigen Treiber für die Karte  aus dem Betriebssystem. Nähere Informationen finden Sie in der Dokumentation der Karte.   Installieren einer PCI-Express x16-Karte oder DVI-Karte   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).
  • Seite 109 PCI-Express x16-DVI-Karte Anschluss für DVI-Karte Anschluss für PCI-Express x16-Karte     1 Karte vollständig eingesetzt 2 Karte nicht vollständig eingesetzt  3 Halterung im Steckplatz 4 Halterung steckt außerhalb der Steckplatzöffnung   VORSICHT: Führen Sie Kartenkabel nicht über den Karten entlang. Andernfalls lässt sich möglicherweise die Computerabdeckung nicht mehr  richtig schließen oder das System wird beschädigt.   8. Schließen Sie die entsprechenden Kabel an die Karte an.    9. Bevor Sie den Kartenrückhaltemechanismus wieder schließen, stellen Sie Folgendes sicher:   dass die Oberseiten aller Karten und Abdeckbleche bündig mit der Ausrichtungsleiste sind,  dass die Kerbe auf der Oberseite der Karte oder des Abdeckblechs um die Ausrichtungsführung passt.    10. Sichern Sie die Karte(n), indem Sie den Kartenrückhalteriegel schließen, sodass er einrastet.    11. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses). ANMERKUNG: Die Kabelverbindungen sind in der Dokumentation zur Karte beschrieben.
  • Seite 110   3. Heben Sie vorsichtig von innen die Freigabelasche auf dem Kartenrückhalteriegel an, um den Riegel in die geöffnete Position zu drehen.    4. Trennen Sie gegebenenfalls vorhandene Kabelverbindungen zur Karte.   5. Drücken Sie mit dem Daumen auf den Hebel, bis sich die Sicherungslasche öffnet.  Wenn Sie eine PCI-Express x16-Karte entfernen, fahren Sie mit schritt 6 fort. Wenn Sie eine DVI-Karte entfernen, fahren Sie mit schritt 7 fort.   6. Ziehen Sie, während Sie auf den Hebel drücken, die Karte nach oben und aus dem Kartenanschluss heraus.  PCI-Express x16-Karte Hebel Sicherungsschlitz (nicht bei allen Karten vorhanden) Sicherungslasche...
  • Seite 111   VORSICHT: Führen Sie Kartenkabel nicht über den Karten entlang. Andernfalls lässt sich möglicherweise die Computerabdeckung nicht mehr  richtig schließen oder das System wird beschädigt.   11. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   12. Deinstallieren Sie den Kartentreiber. Anleitungen dazu finden Sie in der Dokumentation der jeweiligen Karte.   13. Wenn Sie eine Soundkarte entfernt haben: a.  Rufen Sie das System-Setup-Programm auf, wählen Sie System Configuration® Miscellaneous Devices (Verschiedene Geräte), und ändern Sie  die Einstellung Audio zu Enabled (Aktiviert) (siehe Aufrufen des System-Setup-Programms).
  • Seite 112 3 Abdeckblech des seriellen Port-Adapters 4 Serieller Portadapter- Anschluss 5 Serieller Adapteranschluss auf der Systemplatine     (PS2/SERIAL2)   8. Schließen Sie das Adapterkabel an den Anschluss des PS/2-Seriell- Portadapters (PS2/SERIAL2) auf der Systemplatine an (siehe Komponenten der Systemplatine). ANMERKUNG: Informationen zu den Kabelverbindungen finden Sie in der Dokumentation, die Sie zusammen mit dem PS/2-Seriell-Portadapter erhalten haben.
  • Seite 113: Kühlkörper Und Prozessor

    Zurück zum Inhaltsverzeichnis  Kühlkörper und Prozessor  Dell™ OptiPlex™ 760 – Service-Handbuch   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Regulatory- Compliance-Homepage unter www.dell.com/regulatory_compliance.   VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse.   Prozessor entfernen   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).
  • Seite 114: Installation Des Prozessors

    1 Mittlere Abdeckungsverriegelung 2 Prozessorabdeckung 3 Prozessor 4 Sockel 5 Freigabehebel       VORSICHT: Achten Sie beim Austauschen des Prozessors auch darauf, dass Sie die Kontakte im Sockel nicht berühren und keine Gegenstände auf  die Kontakte im Sockel fallen.   8. Entfernen Sie den Prozessor vorsichtig aus dem Sockel. Belassen Sie den Freigabehebel in der offenen Position, sodass der neue Prozessor ohne weitere Handgriffe in den Sockel eingesetzt werden kann.  ...
  • Seite 115 1 Prozessorabdeckung 2 Klammer 3 Prozessor 4 Prozessorsockel 5 Mittlere Abdeckungsverriegelung 6 Freigabehebel 7 vordere Ausrichtungskerbe 8 Stift-1-Markierung für Sockel und Prozessor 9 hintere Ausrichtungskerbe       VORSICHT: Um Schäden zu vermeiden, stellen Sie sicher, dass der Prozessor richtig am Sockel ausgerichtet ist, und wenden Sie beim Einsetzen  des Prozessors keine übermäßige Kraft auf.   7. Setzen Sie den Prozessor vorsichtig in den Sockel, und stellen Sie dabei sicher, dass der Prozessor korrekt ausgerichtet ist.  ...
  • Seite 116 1 Kühlkörperanordnung 2 Abdeckblech für Kühlkörperanordnung 3 Gehäuse mit selbstsichernden Schrauben (2)       13. Führen Sie das Kabel des Diskettenlaufwerks durch die Sicherungslasche des Kühlkörpers, und verbinden Sie es mit der Systemplatine.    14. Bauen Sie das optische Laufwerk ein (siehe Optisches Laufwerk).   15. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses). Zurück zum Inhaltsverzeichnis  ...
  • Seite 117: Gehäuseeingriffschalter

    Zurück zum Inhaltsverzeichnis  Gehäuseeingriffschalter  Dell™ OptiPlex™ 760 – Service-Handbuch   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    Entfernen des Gehäuseeingriffschalters   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).   3. Entfernen Sie die Festplatte (siehe Entfernen eines Festplattenlaufwerks).
  • Seite 118 2. Wenn das DELL™-Logo angezeigt wird, drücken Sie sofort <F12>.  ® ® Falls Sie zu lange gewartet haben und das Betriebssystem-Logo erscheint, warten Sie noch, bis der Microsoft Windows -Desktop angezeigt wird. Fahren Sie den Computer dann herunter, und versuchen Sie es erneut.   3. Wählen Sie System Setup.  ...
  • Seite 119: Allgemeine Richtlinien Zur Installation

    Zurück zum Inhaltsverzeichnis  Laufwerke Dell™ OptiPlex™ 760 – Service-Handbuch Der Computer unterstützt:  Ein SATA-Festplattenlaufwerk  Ein Diskettenlaufwerk oder Media-Speicherkartenlesegerät in Flachbauweise  Ein optisches SATA-Laufwerk in Flachbauweise 1 3,5-Zoll-Laufwerkschacht für ein optionales Diskettenlaufwerk oder Media-Speicherkartenlesegerät) 2 Optisches Laufwerk in Flachbauweise 3 Festplattenlaufwerk       Allgemeine Richtlinien zur Installation Die SATA-Anschlüsse auf der Systemplatine tragen die Bezeichnungen SATA0 und SATA1. Festplattenlaufwerke müssen an SATA0 angeschlossen werden. Alle  anderen SATA-Laufwerke (z. B. optische Laufwerke) werden an SATA1 angeschlossen. Wenn Ihr System beispielsweise ein SATA-Festplattenlaufwerk und ein optisches SATA-Laufwerk hat, muss das Festplattenlaufwerk mit dem Anschluss SATA0 und das optische SATA-Laufwerk mit dem Anschluss SATA1 verbunden werden.
  • Seite 120 1 Stromversorgungskabel 2 Stromversorgungsanschluss   Anschließen und Trennen des Laufwerkkabels  Um ein Kabel mit Zuglasche zu entfernen, fassen Sie es an der farbigen Zuglasche an, und ziehen Sie, bis sich der Anschluss löst. Zum Anschließen und Trennen eines SATA-Datenkabels halten Sie das Kabel an den schwarzen Anschlüssen an beiden Enden.   Festplattenlaufwerk   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   VORSICHT: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie statt dessen das Laufwerk  auf eine Schaumstoffunterlage, um es ausreichend zu schützen.   Entfernen eines Festplattenlaufwerks   VORSICHT: Wenn Sie ein Festplattenlaufwerk austauschen möchten, auf dem Daten gespeichert sind, legen Sie zuvor Sicherungsdateien vom  Inhalt der Festplatte an.   1. Überprüfen Sie anhand der Laufwerksdokumentation, ob das Laufwerk korrekt für den Computer konfiguriert ist.    2. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.
  • Seite 121: Installation Eines Festplattenlaufwerks

    1 Sicherungshalterungen (2) 2 Festplattenlaufwerk   5. Trennen Sie das Netz- und das Datenkabel vom Festplattenlaufwerk.   6. Trennen Sie das Datenkabel von der Systemplatine.   7. Trennen Sie das Festplattenlüfterkabel von der Systemplatine, und legen Sie das Festplattenlaufwerk beiseite.  1 Stromversorgungskabel 2 Datenkabel   Installation eines Festplattenlaufwerks   1. Überprüfen Sie anhand der Laufwerksdokumentation, ob das Laufwerk korrekt für den Computer konfiguriert ist.    VORSICHT: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie statt dessen das Laufwerk ...
  • Seite 122 1 Freigabevorrichtungen (2) 2 Festplattenlaufwerk 3 Laufwerkhalterung       4. Verbinden Sie das Festplattenlüfterkabel mit der Systemplatine.    5. Schließen Sie das Netz- und Datenkabel an der Festplatte an.   6. Verbinden Sie das Datenkabel mit dem entsprechenden Anschluss auf der Systemplatine. 1 Stromversorgungskabel 2 Datenkabel   7. Prüfen Sie alle Anschlüsse, um sicherzustellen, dass sie richtig und fest angeschlossen sind.   ...
  • Seite 123: Wiedereinsetzen Des Festplattenlüfters

    13. Beenden Sie das System-Setup, und starten Sie den Computer neu.   14. Führen Sie eine Partitionierung und logische Formatierung des Laufwerks durch.  ANMERKUNG: Anleitungen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation.   Testen Sie das Festplattenlaufwerk, indem Sie Dell Diagnostics ausführen (siehe Dell Diagnostics).   16. Installieren Sie das Betriebssystem auf der Festplatte. ANMERKUNG: Anleitungen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation.
  • Seite 124   Optisches Laufwerk   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   Entfernen eines optischen Laufwerks   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).
  • Seite 125 1 Optisches Laufwerk 2 Datenkabel   6. Entfernen Sie das Laufwerk, und bringen Sie die Computerabdeckung wieder an (siehe Wiederanbringen des Systemgehäuses).   Installation eines optischen Laufwerks   1. Packen Sie das Laufwerk aus, und bereiten Sie es auf die Installation vor.  ...
  • Seite 126 8. Prüfen Sie alle Kabelverbindungen, und verlegen Sie die Kabel so, dass der Luftstrom am Lüfter und den Belüftungsöffnungen nicht behindert wird.    9. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   10. Beachten Sie die Anleitungen zum Installieren von Software für den Laufwerksbetrieb in der Dokumentation des Laufwerks.    11. Rufen Sie das System-Setup auf, und wählen Sie die entsprechende Option Drive (Laufwerk) aus (siehe Aufrufen des System-Setup- Programms).   Führen Sie Dell Diagnostics aus, um zu überprüfen, ob der Computer korrekt funktioniert (siehe Dell Diagnostics).   Diskettenlaufwerk   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der ...
  • Seite 127   VORSICHT: Ziehen Sie das Laufwerk nicht an den Laufwerkkabeln aus dem Computer. Dadurch können die Kabel und die Anschlüsse beschädigt  werden.   4. Ziehen Sie das Datenkabel an der Kabelfreigabelasche von der Systemplatine ab.   5. Ziehen Sie den Entriegelungsriegel des Diskettenlaufwerks nach oben, und schieben Sie das Laufwerk zur Rückseite des Computers. Heben Sie es dann  aus dem Computer heraus.   6. Ziehen Sie Datenkabel vorsichtig vom Datenkabelplatinenstecker des Diskettenlaufwerks ab. Kabelfreigabelasche Datenkabelplatinenstecker   7. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).  ...
  • Seite 128 Optisches Laufwerk).   6. Prüfen Sie alle Kabelverbindungen, und verlegen Sie die Kabel so, dass der Luftstrom beim Lüfter und bei den Belüftungsöffnungen nicht behindert wird.    7. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   8. Rufen Sie das System-Setup auf, und aktivieren Sie das neue Diskettenlaufwerk über die Option Diskette Drive (Diskettenlaufwerk; siehe System- Setup). Beachten Sie die Anleitungen zum Installieren von Software für den Laufwerksbetrieb in der Dokumentation des Laufwerks.   Überprüfen Sie durch Ausführen von Dell Diagnostics, ob der Computer korrekt funktioniert (siehe Dell Diagnostics).   Media-Speicherkartenleser   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der ...
  • Seite 129 1 Netzkabel des Media-Speicherkartenlesers 2 Anschluss INT_USB auf der Systemplatine   8. Ziehen Sie den Entriegelungsriegel des Laufwerks nach oben, und schieben Sie den Media-Speicherkartenleser in Richtung der Rückseite des  Computers. Heben Sie dann den Media-Speicherkartenleser an, um ihn aus dem Computer zu entfernen.   9.
  • Seite 130 1 Datenkabel des Media-Speicherkartenlesers 2 Anschluss INT_USB auf der Systemplatine   5. Bauen Sie das optische Laufwerk ein (siehe Optisches Laufwerk).   6. Prüfen Sie alle Kabelverbindungen, und verlegen Sie die Kabel so, dass der Luftstrom beim Lüfter und bei den Belüftungsöffnungen nicht behindert wird.    7. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   8. Beachten Sie die Anleitungen zum Installieren von Software für den Laufwerksbetrieb in der Dokumentation des Laufwerks.    Überprüfen Sie durch Ausführen von Dell Diagnostics, ob der Computer korrekt funktioniert (siehe Dell Diagnostics). Zurück zum Inhaltsverzeichnis  ...
  • Seite 131 Zurück zum Inhaltsverzeichnis  Systemlüfter  Dell™ OptiPlex™ 760 – Service-Handbuch   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    Entfernen des Systemlüfters   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).   Entfernen Sie die Kühlkörperanordnung und den Prozessor (siehe Prozessor entfernen).   4. Entfernen Sie die Systemplatine (siehe Entfernen der Systemplatine).
  • Seite 132 Zurück zum Inhaltsverzeichnis  E/A-Einheit Dell™ OptiPlex™ 760 – Service-Handbuch   Entfernen der E/A-Einheit   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).
  • Seite 133 Zurück zum Inhaltsverzeichnis  ...
  • Seite 134 Zurück zum Inhaltsverzeichnis  Netzteil Dell™ OptiPlex™ 760 – Service-Handbuch   Einsetzen des Netzteils   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse.   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).
  • Seite 135 12. Bauen Sie das Diskettenlaufwerk oder Media-Speicherkartenlesegerät wieder ein (siehe Installation eines Diskettenlaufwerks).   13. Bauen Sie das optische Laufwerk ein (siehe Installation eines optischen Laufwerks).   14. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   15. Verbinden Sie das Netzkabel mit dem Wechselstromanschluss des Netzteils.  ...
  • Seite 136 +12 VDC Gelb - 12 V Gleichspannung Blau Schwarz PS_ON Grün +5 VDC +5 VDC   Gleichstromstecker P2       Pin-Nummer Signalname 18-AWG-Draht Schwarz Schwarz +12 VDC Gelb +12 VDC Gelb   Gleichstromanschlüsse P3       Pin-Nummer Signalname 18-AWG-Draht +3,3 V Gleichspannung Orange...
  • Seite 137: Installieren Eines Lautsprechers

    Zurück zum Inhaltsverzeichnis  Lautsprecher Dell™ OptiPlex™ 760 – Service-Handbuch   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse.   Installieren eines Lautsprechers   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Abdeckung Ihres Computers (siehe Abnehmen der Computerabdeckung).
  • Seite 138   5. Bringen Sie die Computerabdeckung wieder an.   6. Schalten Sie die Stromversorgung des Computers ein. Zurück zum Inhaltsverzeichnis  ...
  • Seite 139: Abnehmen Der Computerabdeckung

    Zurück zum Inhaltsverzeichnis   Kompaktgehäuse  Dell™ OptiPlex™ 760 – Service-Handbuch   Abnehmen der Computerabdeckung   Das Innere des Computers   Komponenten der Systemplatine  Abnehmen der Computerabdeckung   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.  ...
  • Seite 140: Komponenten Der Systemplatine

    WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose.    VORSICHT: Gehen Sie beim Öffnen der Computerabdeckung sehr vorsichtig vor, um nicht versehentlich Kabelverbindungen der Systemplatine zu  trennen. 1 Laufwerke (CD/DVD, Diskette und Media- 2 Netzteil Speicherkartenleser) 3 Festplattenlaufwerk 4 Systemplatine 5 Kühlkörperanordnung      Komponenten der Systemplatine interner Lautsprecheranschluss Mikroprozessoranschluss (CPU) (INT_SPKR) Anschluss für  Speichermodulanschlüsse  Prozessorstromversorgung (DIMM_1, DIMM_2, DIMM_3, (12VPOWER) DIMM_4) Kennwortjumper (PSWD) SATA-Anschlüsse (SATA0 und ...
  • Seite 141 13 Jumper für Echtzeituhr-Reset 14 PCI-Anschluss (SLOT2) (RTCRST) 15 PCI Express x16-Anschluss 16 Batteriesockel (BATTERY) (SLOT1)   17 PS/2- oder serieller Anschluss 18 Diskettenlaufwerkanschluss (SERIAL2) (DSKT2) 19 Lüfteranschluss (FAN_CPU)     Zurück zum Inhaltsverzeichnis  ...
  • Seite 142: Kompaktgehäuse-Computer

    Vervielfältigung oder Wiedergabe in jeglicher Weise ohne schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. In diesem Text verwendete Marken: Dell, das DELL Logo, OptiPlex, TravelLite, OpenManage und StrikeZone sind Marken von Dell Inc.; Intel und SpeedStep sind eingetragene Marken von Intel Corporation in den USA und anderen Ländern; Microsoft, Windows, Windows Vista und die Windows Start -Schaltfläche sind eingetragene Marken oder Marken von Microsoft Corporation in den USA und/oder anderen Ländern; Computrace ist eine eingetragene Marke von Absolute Software Corp.;...
  • Seite 143: Entfernen Der Systemplatine

    Zurück zum Inhaltsverzeichnis   Systemplatine Dell™ OptiPlex™ 760 – Service-Handbuch   Entfernen der Systemplatine   Austauschen der Systemplatine   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.   Entfernen der Systemplatine   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Nehmen Sie die Abdeckung des Computers ab.
  • Seite 144: Schrauben Für Desktop-Systemplatine

    1 Schrauben (9)   Schrauben für Desktop-Systemplatine 1 Schrauben (9)   Schrauben für Kompaktgehäuse-Systemplatine...
  • Seite 145: Schrauben Für Ultra-Kompaktgehäuse-Systemplatine

    1 Schrauben (9)   Schrauben für Ultra-Kompaktgehäuse-Systemplatine 1 Schrauben (10)    Austauschen der Systemplatine  ANMERKUNG: Die Systemplatine wird im Herstellermodus ausgeliefert. Der Benutzer oder Dienstleister muss beim Erststart den Verwaltungsmodus aktivieren. Die Anleitung zum Aktivieren des Verwaltungsmodus finden Sie unter Verwaltungsfunktionen.   1. Führen Sie die Platine vorsichtig in das Gehäuse ein, und schieben Sie sie zur Computerrückseite.    2.
  • Seite 146 Zurück zum Inhaltsverzeichnis  ...
  • Seite 147: Aufrufen Des System-Setup-Programms

      Kennwortschutz   Aufrufen des System-Setup-   Jumpereinstellungen Programms   Löschen verlorener Kennwörter    Optionen des System-Setups   Löschen von CMOS-Einstellungen   Boot Sequence   Bereitstellung von Citrix® Provisioning Server (Dell) mit statischer IP-Konfiguration   Starten eines USB-Gerätes  für Client   Übersicht  Die Einstellungen des System-Setup-Programms werden für folgende Funktionen genutzt:   Zum Ändern der Systemkonfigurationsdaten, wenn Hardware dem Computer hinzugefügt, geändert oder entfernt wurde  Zur Einstellung oder Änderung einer vom Benutzer wählbaren Option wie z. B. Benutzerkennwort  Zum Abfragen der aktuellen Speichergröße oder des installierten Festplattenlaufwerktyps Vor der Verwendung des System-Setups sollten Sie die Einstellungen des System-Setup-Bildschirms notieren, um gegebenenfalls später darauf zurückgreifen ...
  • Seite 148 WARNUNG: eSATA funktioniert nur, wenn der SATA-Betriebsmodus im System- Setup (BIOS) auf IRRT oder AHCI eingestellt ist. Wenn er auf ATA eingestellt ist, stehen die eSATA-Funktionen nicht zur Verfügung. Der Anschluss kann jedoch weiterhin als USB-Port genutzt werden. General (Allgemein) Zeigt die folgenden Informationen an: System Board  System information (Systeminformationen): BIOS Info (BIOS-Informationen), System Info (Systeminformationen) und Service Tag.  Memory information (Speicherinformationen): Installed Memory (Installierter Speicher), Usable Memory (Nutzbarer Speicher), Memory Speed (Speichertaktrate), Memory Channel Mode (Speicherkanalmodus) und Memory Technology (Speichertechnologie).
  • Seite 149  PCI-Steckplätze  Audio Video Mit dieser Einstellung wird festgelegt, welcher Grafikcontroller Vorrang hat, wenn zwei Grafikcontroller im Primary Video (Primärer  Computer verfügbar sind. Videocontroller)  Auto (Vorgabe)  Onboard/PEG Performance (Leistung) Legt fest, ob einer oder alle Prozessorkerne aktiviert werden. Multi Core Support (Mehrkernunterstützung)   ANMERKUNG: Die Leistung mancher Anwendungen verbessert sich, wenn zusätzliche Prozessorkerne genutzt  werden.
  • Seite 150 ANMERKUNG: Das System-Setup zeigt Kennwörter für alle an der Systemplatine angeschlossenen Festplattenlaufwerke an. Power Management (Energieverwaltung) Legt fest, wie das System reagiert, wenn nach einem Stromausfall wieder Netzspannung anliegt. Sie können folgende Einstellungen für die  AC Recovery Netzstromwiederherstellung festlegen:  Power Off (Ausschalten; Vorgabe)  Power On (Einschalten)  Last State (Letzter Zustand) Legt den Zeitpunkt fest, zu dem der Computer automatisch eingeschaltet wird. Auto On Time Die Zeit wird im 12-Stunden-Standardformat notiert (Stunden:Minuten:Sekunden).  ...
  • Seite 151: Boot Sequence

     Static IP  DHCP (Vorgabe) Legt die statische IP-Adresse des Clients fest. Client IP Die vorgegebene IP-Adresse ist 255.255.255.255   ANMERKUNG: Um die Option Client IP einstellen zu können, müssen Sie für die Option Client DHCP die Einstellung Static IP (Statische IP) festlegen. Legt die Subnetzmaske für den Client fest. Client SubnetMask Die vorgegebene Einstellung ist 255.255.255.255  ...
  • Seite 152: Starten Eines Usb-Gerätes

      2. Schalten Sie den Computer ein oder führen Sie einen Neustart durch.    3. Wenn in der rechten oberen Ecke des Bildschirms der Hinweis F12 = Boot Menu angezeigt wird, drücken Sie die Taste <F12>.  Wenn Sie zu lange warten und das Betriebssystem-Logo angezeigt wird, warten Sie weiter, bis der Desktop von Microsoft® Windows® angezeigt wird. Fahren Sie dann den Computer herunter, und versuchen Sie es erneut.  ...
  • Seite 153   VORSICHT: Wenn Sie den Computer eingeschaltet und unbeaufsichtigt lassen, ohne ein Systemkennwort vergeben zu haben, oder wenn Sie den Computer unverschlossen lassen, sodass Unberechtigte die Jumper-Stellungen verändern und das Kennwort deaktivieren können, sind die auf  der Festplatte gespeicherten Daten für jeden zugänglich.   Optionseinstellungen In folgenden beiden Fällen ist es nicht möglich, das Kennwort zu ändern oder ein Kennwort zuzuweisen:  Set (Festgelegt) – Ein Systemkennwort wurde zugewiesen.  Disabled (Deaktiviert) – Das Systemkennwort wurde über eine Steckbrückeneinstellung auf der Systemplatine deaktiviert. Nur wenn die folgende Option angezeigt wird, kann ein Systemkennwort vergeben werden:  Not Set (Nicht festgelegt) –...
  • Seite 154 3. Geben Sie bei entsprechender Aufforderung das Systemkennwort ein.   4. Drücken Sie zweimal die <Eingabetaste>, um das vorhandene Systemkennwort zu löschen. Die Einstellung ändert sich zu Not Set (Nicht festgelegt). Wenn Not Set (Nicht festgelegt) angezeigt wird, wurde das Systemkennwort gelöscht. Wenn Not Set (Nicht festgelegt) nicht angezeigt wird, drücken  Sie <Alt><b>, um den Computer neu zu starten, und wiederholen Sie dann Schritte 3 und 4.   5. Um ein neues Kennwort zu vergeben, folgen Sie den Anweisungen unter Systemkennwort vergeben.
  • Seite 155: Vergessenes Kennwort Deaktivieren Und Neues Kennwort Vergeben

      2. Geben Sie das Administratorkennwort an der Eingabeaufforderung ein.   3. Markieren Sie die Option Admin Password (Administratorkennwort), und drücken Sie die Nach-links- oder die Nach-rechts-Taste, um das aktuelle Administratorkennwort zu löschen.  Die Einstellung ändert sich zu Not Set (Nicht festgelegt). Um ein neues Administratorkennwort zu vergeben, folgen Sie den Anweisungen unter Zuweisen eines Administratorkennworts.
  • Seite 156: Löschen Verlorener Kennwörter

      Die Echtzeituhr wurde zurückgesetzt (zeitweise überbrückt).    Mit Steckbrücke     Ohne Steckbrücke  Löschen verlorener Kennwörter    WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Bei dieser Vorgehensweise werden sowohl das System- als auch das Administratorkennwort gelöscht.   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Nehmen Sie die Abdeckung des Computers ab.
  • Seite 157: Löschen Von Cmos-Einstellungen

    4. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   VORSICHT: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit der Netzwerkwandsteckerbuchse und dann mit dem  Computer.   5. Schließen Sie den Computer und die zugehörigen Geräte an die Stromversorgung an, und schalten Sie sie ein.   Bereitstellung von Citrix® Provisioning Server (Dell) mit statischer IP-Konfiguration für Client  In sicheren Umgebungen, in denen kein DHCP-Dienst verfügbar ist, um den Clients IP-Adressen zuzuweisen und ihnen das Starten über den Provisioning  Server zu ermöglichen, können im System-BIOS manuell statische IP-Adressen für die betreffenden Clients definiert werden:   1. Drücken Sie während des Startvorgangs <F2>, um das System-Setup zu öffnen.   ...
  • Seite 158   3. Setzen Sie die Option Client DHCP auf den Wert Static IP (Statische IP- Adresse).   4. Ein Fenster wird angezeigt und fordert Sie auf, die Änderung der Option Client DHCP zu bestätigen. Wählen Sie Accept (Akzeptieren).   5. Legen Sie unter Client IP die gewünschte IP-Adresse fest. Die vorgegebene Adresse ist 255.255.255.255.   6. Geben Sie unter Client Subnet Mask (Client-Subnetzmaske) die dem Client zugewiesene Adresse an. Die vorgegebene Adresse ist 255.255.255.255.  ...
  • Seite 159: Beheben Von Störungen

    Zurück zum Inhaltsverzeichnis   Beheben von Störungen  Dell™ OptiPlex™ 760 – Service-Handbuch   Hilfsmittel   Dell Diagnostics   Störungen beheben    Technischer Update Service von Dell   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.    WARNUNG: Ziehen Sie das Computernetzkabel stets aus der Steckdose, bevor Sie die Abdeckung öffnen.   Hilfsmittel   Betriebsanzeige Die Betriebsanzeige an der Vorderseite des Computers blinkt oder leuchtet stetig, um verschiedene Betriebszustände anzuzeigen:  Wenn die Betriebsanzeige grün leuchtet und der Computer nicht reagiert, lesen Sie den Abschnitt unter Diagnoseanzeigen  Wenn die Betriebsanzeige mit grünem Licht blinkt, befindet sich der Computer im Standby- bzw. im Energiesparmodus. Drücken Sie eine Taste auf der  Tastatur, bewegen Sie die Maus oder drücken Sie den Netzschalter, um den normalen Betrieb wieder aufzunehmen.  Wenn die Betriebsanzeige nicht leuchtet oder blinkt, ist der Computer ausgeschaltet oder er wird nicht mit Strom versorgt.
  • Seite 160: Diagnose-Anzeigecodes Während Des Post

    Möglicher Fehler bei der Hauptplatine.  Trennen Sie den Computer vom Stromnetz. Warten Sie eine Minute, bis sich die Restspannung des Computers völlig entladen hat. Schließen Sie den Computer an  eine funktionierende Steckdose an, und drücken Sie den Betriebsschalter.  Wenn das Problem weiterhin besteht, wenden Sie sich an Dell (siehe Kontaktaufnahme mit Dell). Möglicher Fehler bei der Hauptplatine, dem   Schalten Sie den Computer aus, lassen den Computer aber an die Stromversorgung Netzteil oder einem Peripheriegerät.
  • Seite 161 Kontaktaufnahme mit Dell). Stetig gelb Stromversorgungsanschluss nicht korrekt  Schließen Sie den 2x2-Stromversorgungsanschluss vom Netzteil wieder an. installiert.  Wenn der Computer weiterhin nicht startet, setzen Sie sich mit Dell in Verbindung (siehe Kontaktaufnahme mit Dell). Stetig gelb Ein Fehler an einer Peripheriegeräte-Karte  Entfernen Sie alle Peripheriekarten aus den PCI- und PCI-E-Steckplätzen, und starten ...
  • Seite 162 Speicherkonfigurations- oder Anordnung der Speichermodule/-anschlüsse bestehen. Kompatibilitätsfehler aufgetreten.  Stellen Sie sicher, dass der von Ihnen verwendete Speicher von Ihrem Computer unterstützt wird (siehe das Setup- und Schnellreferenz-Handbuch zu Ihrem Computer).  Besteht das Problem weiterhin, setzen Sie sich mit Dell in Verbindung (siehe Kontaktaufnahme mit Dell). Stetig Grün Möglicher Erweiterungskartenfehler.
  • Seite 163: Netzteil-Diagnoseanzeige

    RAM-Lese-/Schreibfehler.  Vergewissern Sie sich, dass keine besonderen Anforderungen hinsichtlich der Anordnung der Speichermodule/-anschlüsse bestehen. Siehe Speicher.  Vergewissern Sie sich, dass der verwendete Speicher vom Computer unterstützt wird. Siehe  Speicher.  Besteht das Problem weiterhin, setzen Sie sich mit Dell in Verbindung (siehe Kontaktaufnahme mit Dell). Fehler der Echtzeituhr.  Tauschen Sie die Batterie aus. Siehe Austauschen der Batterie.
  • Seite 164   NOTICE – Hard Drive SELF MONITORING SYSTEM has reported that a parameter has exceeded its normal operating range. Dell recommends that you back up your data regularly. A parameter out of range may or may not indicate a potential hard drive problem. —...
  • Seite 165: Einsatzbereich Von Dell Diagnostics

    System-Setup-Programms), um die Konfigurationsdaten Ihres Computers zu überprüfen und sicherzustellen, dass das gewünschte Gerät im System-Setup angezeigt wird und aktiv ist. Dell Diagnostics befindet sich auf der Festplatte in einer eigenen Partition für Diagnose-Dienstprogramme. ANMERKUNG: Falls Ihr Computer nicht in der Lage ist, ein Monitorbild anzuzeigen, wenden Sie sich an Dell (siehe Kontaktaufnahme mit Dell).   1. Vergewissern Sie sich, dass der Computer mit einer funktionierenden Steckdose verbunden ist.
  • Seite 166: Starten Von Dell Diagnostics Vom Drivers And Utilities-Medium

    Fahren Sie dann den Computer herunter, und versuchen Sie es erneut.   6. Geben Sie 1 ein, um Run the 32 Bit Dell Diagnostics (32-Bit-Version von Dell Diagnostics ausführen) auszuwählen.    7. Geben Sie im Menü von Dell Diagnostics 1 ein, um Dell 32-Bit Diagnostics for Resource CD (graphical user interface) (Dell 32-Bit Diagnostics für  ResourceCD [grafische Benutzeroberfläche]) auszuwählen.    8. Wählen Sie mit <Tab> die Option Test System (System testen) aus, und drücken Sie anschließend die <Eingabetaste>. ...
  • Seite 167: Störungen Beheben

    Tritt während eines Tests ein Problem auf, werden in einer Meldung der Fehlercode und eine Beschreibung des Problems angezeigt. Notieren Sie sich den  genauen Wortlaut des Fehlercodes und der Problembeschreibung und folgen Sie den Anweisungen auf dem Bildschirm. Wenn das Problem nicht gelöst werden  kann, wenden Sie sich an Dell (siehe Kontaktaufnahme mit Dell). ANMERKUNG: Halten Sie die Service-Tag-Nummer bereit, wenn Sie sich an den Support von Dell wenden. Die Service-Kennnummer für den Computer  befindet sich ganz oben auf jedem Testbildschirm. Die in der folgenden Tabelle beschriebenen Registerkarten stellen zusätzliche Informationen zu Tests bereit, die über die Optionen Custom Test  (Benutzerdefinierter Test) oder Symptom Tree (Problemübersicht) ausgeführt werden:    ...
  • Seite 168: Probleme Mit Der Batterie

    Windows Vista und klicken Sie dann auf Computer. Wenn das Laufwerk nicht aufgeführt wird, führen Sie mithilfe der Virenschutzsoftware einen vollständigen Virenscan durch, um das System auf Viren zu  überprüfen und diese ggf. zu beseitigen. Unter Umständen verhindern Viren, dass Windows in der Lage ist, Laufwerke zu erkennen.   Laufwerk testen —  Legen Sie einen anderen Datenträger ein, um die Möglichkeit auszuschließen, dass das Original defekt ist.  Legen Sie eine startfähige Diskette ein und starten Sie den Computer erneut.   Laufwerk oder Datenträger reinigen — Weitere Hinweise zur Reinigung des Computers finden Sie im Dell™ Technology Guide (Dell Technologiehandbuch).   Kabelverbindungen überprüfen   Hardware-Ratgeber ausführen — Siehe Hardware-Ratgeber.   Führen Sie Dell Diagnostics aus — Siehe Dell Diagnostics.
  • Seite 169: Probleme Mit Dem Schreiben Auf Ein Optisches Laufwerk

    4.  Folgen Sie den Anweisungen auf dem Bildschirm.   Fehlermeldungen   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  Wenn eine Fehlermeldung hier nicht aufgeführt ist, lesen Sie in der Dokumentation zu dem Betriebssystem oder Programm nach, das beim Auftreten der  Störung ausgeführt wurde.   A filename cannot contain any of the following characters: \ / : * ? " < > | —  Verwenden Sie diese Zeichen nicht in Dateinamen.  ...
  • Seite 170: Probleme Mit Ieee 1394-Geräten

    1.  Klicken Sie auf Start ® Systemsteuerung® Hardware und Sound. 2.  Klicken Sie auf Geräte-Manager. Wenn das IEEE 1394-Gerät aufgeführt ist, hat Windows das Gerät erkannt.   Bei Problemen mit einer von Dell gelieferten IEEE 1394-Komponente — Wenden Sie sich an Dell (siehe Kontaktaufnahme mit Dell).   ...
  • Seite 171: Probleme Mit Absturz Und Software

    Tastatur überprüfen — Verbinden Sie eine funktionsfähige Tastatur mit dem Computer und probieren Sie sie aus.   Hardware-Ratgeber ausführen — Siehe Hardware-Ratgeber.   Probleme mit Absturz und Software   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.    Der Computer startet nicht   Diagnoseanzeigen überprüfen — Siehe Diagnoseanzeigen.   Vergewissern Sie sich, dass das Stromkabel ordnungsgemäß am Computer und an die Steckdose angeschlossen ist.   Der Computer reagiert nicht mehr.   VORSICHT: Wenn Sie das Betriebssystem nicht ordnungsgemäß herunterfahren, können Daten verloren gehen.   Computer ausschalten. —...
  • Seite 172: Ein Blauer Bildschirm Wird Angezeigt

      Überprüfen Sie das Festplattenlaufwerk, Disketten, CDs oder DVDs mit einem Virentestprogramm auf Viren.   Speichern und schließen Sie alle geöffneten Dateien oder Programme und fahren Sie den Computer über das Startmenü herunter   Probleme mit dem Speicher   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.    Wenn eine Meldung angezeigt wird, dass nicht genügend Speicher zur Verfügung steht —    Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Anwendungsprogramme, in denen Sie nicht arbeiten. Prüfen Sie,  ob das Problem dadurch gelöst wird.  Informationen zu den Speicher-Mindestanforderungen finden Sie in der Software-Dokumentation. Installieren Sie gegebenenfalls zusätzlichen Speicher  (siehe Einsetzen von Speichermodulen).  Entfernen Sie die Speichermodule und setzen Sie sie erneut ein (siehe Speicher), um sicherzustellen, dass der Computer Daten mit den Speichermodulen austauschen kann.
  • Seite 173: Probleme Mit Dem Netzwerk

    Installieren Sie den Maustreiber neu   Hardware-Ratgeber ausführen — Siehe Hardware-Ratgeber.   Probleme mit dem Netzwerk   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.    Netzwerkkabelstecker überprüfen — Stellen Sie sicher, dass das Netzwerkkabel korrekt auf der Rückseite des Computers und an der Netzwerkbuchse  eingesteckt ist.   Netzwerkanzeige auf der Rückseite des Computers überprüfen — Wenn die Verbindungsintegritätsanzeige nicht leuchtet, findet keine  Netzwerkkommunikation statt. Tauschen Sie das Netzwerkkabel aus.   Starten Sie den Computer neu und melden Sie sich erneut am Netzwerk an.
  • Seite 174: Probleme Mit Dem Drucker

     Netz-, Tastatur- und Mausverlängerungskabel  Zu viele Geräte an einer Steckerleiste  Mehrere Steckerleisten sind an die gleiche Stromversorgung angeschlossen   Probleme mit dem Drucker   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  ANMERKUNG: Wenden Sie sich an den Hersteller des Druckers, wenn Sie technische Unterstützung bzgl. Ihres Druckers benötigen.   In der Dokumentation des Druckers nachschlagen — Lesen Sie die Druckerdokumentation für Informationen zum Setup und zum Beheben von Störungen.   Sicherstellen, dass der Drucker eingeschaltet ist  ...
  • Seite 175: Probleme Mit Dem Scanner

    Informationen zur Neuinstallation des Druckertreibers finden Sie in der Dokumentation zum Drucker.   Probleme mit dem Scanner   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  ANMERKUNG: Wenden Sie sich an den Hersteller des Scanners, wenn Sie technische Unterstützung zu Ihrem Scanner benötigen.   Scannerdokumentation lesen — Informationen zur Einrichtung und zur Fehlerbehebung finden Sie in der Dokumentation zu Ihrem Scanner.  ...
  • Seite 176: Probleme Mit Der Grafik Und Dem Bildschirm

      Probleme mit der Grafik und dem Bildschirm   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.    VORSICHT: Wenn im Computer bei Auslieferung bereits eine PCI-Videokarte installiert war, ist das Entfernen der Karte nicht erforderlich, wenn weitere Videokarten installiert werden; die Karte wird jedoch bei der Fehlersuche benötigt. Wenn Sie die Karte entfernen, bewahren Sie sie an  einem geschützten Ort auf. Informationen zur Grafikkarte finden Sie unter support.dell.com.   Keine Anzeige auf dem Bildschirm ANMERKUNG: Weitere Informationen zur Problembehandlung finden Sie in der Dokumentation für Ihren Monitor.
  • Seite 177: Die Qualität Von 3D-Bildern Ist Schlecht

    2. Schalten Sie den Computer und den Monitor ein und stellen Sie Helligkeit und Kontrast des Monitors ein. Wenn der externe Monitor funktioniert, ist möglicherweise der Computerbildschirm oder der Video-Controller defekt. Wenden Sie sich an Dell (siehe Kontaktaufnahme mit Dell).  Technischer Update Service von Dell Der Dell Technical Update Service bietet proaktive E-Mail-Benachrichtigung über Software- und Hardwareupdates für Ihren Computer. Der Service ist kostenlos  und kann hinsichtlich Inhalt, Format und Häufigkeit der Benachrichtigungen individuellem Bedarf entsprechend angepasst werden. Sie können sich unter support.dell.com/technicalupdate für den technischen Aktualisierungsservice von Dell registrieren. Zurück zum Inhaltsverzeichnis  ...
  • Seite 178: Laufwerk Bei Ausgeschaltetem Computer Entfernen Und Einsetzen

    Im Modulschacht können Sie Wechsellaufwerke von Dell™ installieren, z.B. ein Diskettenlaufwerk, ein optisches Laufwerk oder ein zusätzliches  Festplattenlaufwerk. Wenn Sie kein Laufwerk in diesem Schacht installieren möchten, können Sie statt dessen auch eine Modulattrappe (Platzhalter)  einsetzen. Der Dell-Computer wird entweder mit einem optischen Laufwerk oder einer Modulattrappe im Modulschacht ausgeliefert. Die Modulattrappe ist nur mit einer Sicherheitsschraube im Modulschacht befestigt. Ein optisches Laufwerk kann auf zwei Arten im Modulschacht gesichert werden:  über den Sperrschalter (durch Entfernen der Computerabdeckung zugänglich)  Mit einer Sicherheitsschraube (separat verpackt) Weitere Informationen zum Sichern eines Laufwerks in Ihrem Computer finden Sie unter So sichern Sie ein Gerät im Modulschacht:.
  • Seite 179 1 Computer-Unterseite 2 Sicherheitsschraube   3. Drücken Sie auf die Freigabevorrichtung, bis sie hervorspringt.  1 Freigabevorrichtung für das Laufwerk   VORSICHT: Stellen Sie keine schweren Gegenstände auf den Computer, da dadurch das Gehäuse verzogen werden könnte und dies zu  Schwierigkeiten beim Entfernen von Geräten aus dem Modul führen könnte.   4. Ziehen Sie das Gerät an der Freigabevorrichtung aus dem Modulschacht heraus.  1 Entriegelung   5. Schieben Sie das neue Gerät in den Modulschacht.    6. Bei Bedarf können Sie das neue Laufwerk im Modulschacht sichern, indem Sie den Modulverriegelungsschalter in die Verriegelungsposition bewegen (zur  Betätigung des Verriegelungsschalters müssen Sie die Computerabdeckung entfernen).    7. Wenn Sie die Abdeckung entfernt haben, um das Gerät im Modulschacht zu verriegeln, müssen Sie die Computerabdeckung wieder anbringen (siehe ...
  • Seite 180: Laufwerk Bei Eingeschaltetem Computer Entfernen Und Einsetzen

    Wiederanbringen des Systemgehäuses).   Laufwerk bei eingeschaltetem Computer entfernen und einsetzen 1 Computer-Unterseite 2 Sicherheitsschraube ANMERKUNG: Das Einsetzen und Entfernen eines Laufwerks bei eingeschaltetem Computer ist nicht in allen SATA-Betriebsmodi möglich. Um diese  Funktion zu aktivieren, müssen Sie die Option SATA Operation im System-Setup-Programm auf AHCI oder RAID Operation (RAID-Betrieb) setzen.   ®...
  • Seite 181   3. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses). Das Modul kann erst aus dem Computer entfernt werden, nachdem Sie den Modulverriegelungsschalter in die entriegelte Position gebracht haben.   4. Sie können ein Laufwerk auch mithilfe einer (separat verpackten) Sicherheitsschraube von der Unterseite des Computers aus im Modulschacht sichern.  1 Computer-Unterseite 2 Sicherheitsschraube Zurück zum Inhaltsverzeichnis  ...
  • Seite 182: Anbringen Der Kabelabdeckung

    Zurück zum Inhaltsverzeichnis  Kabelabdeckung (Optional) Dell™ OptiPlex™ 760 – Service-Handbuch   Anbringen der Kabelabdeckung   1. Achten Sie darauf, dass die Kabel aller externen Geräte durch die Öffnung in der Kabelabdeckung geführt werden.    2. Schließen Sie alle Gerätekabel an die Anschlüsse auf der Rückseite des Computers an.    3. Halten Sie das untere Ende der Kabelabdeckung fest, um die Halterungen an den Steckplätzen auf der Rückseite des Computers auszurichten.    4. Setzen Sie die Haken in die Öffnungen ein, und schieben Sie die Abdeckung, um deren Rand am Rand des Gehäuses auszurichten (siehe Abbildung), bis  die Kabelabdeckung sicher an ihrem Platz sitzt.   5. Bringen Sie eine Schutzvorrichtung im Sicherungskabeleinschub an (optional). 1 Kabelabdeckung 2 Sicherungskabeleinschub  ...
  • Seite 183 Zurück zum Inhaltsverzeichnis  Kühlkörper und Prozessor  Dell™ OptiPlex™ 760 – Service-Handbuch   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    WARNUNG: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose.    VORSICHT: Wenn Sie einen Prozessor austauschen, achten Sie darauf, dass Sie die Unterseite des neuen Prozessors nicht berühren.   VORSICHT: Achten Sie beim Austauschen des Prozessors auch darauf, dass Sie die Kontakte im Sockel nicht berühren und keine Gegenstände auf  die Kontakte im Sockel fallen.   Entfernen des Prozessors   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.
  • Seite 184 1 Oberseite des Kühlkörpers 2 Kühlkörper 3 Halterung 4 Freigabelasche b.  Heben Sie den Kühlkörper vorsichtig aus dem Prozessor.  c.  Legen Sie den Kühlkörper auf seine Oberseite; achten Sie dabei darauf, dass die Wärmeleitpaste nach oben zeigt.    VORSICHT: Verwenden Sie die Original-Kühlkörperanordnung wieder, wenn Sie den Prozessor ersetzen, es sei denn, der neue Prozessor  benötigt einen neuen Kühlkörper.    5. Öffnen Sie die Prozessorabdeckung, indem Sie den Freigabehebel unter dem Sockel aus der Verriegelung lösen. Ziehen Sie dann den Hebel zurück, um  den Prozessor freizulegen. 1 Mittlere Abdeckungsverriegelung 2 Prozessorabdeckung 3 Prozessor 4 Sockel 5 Freigabehebel       VORSICHT: Berühren Sie die nicht lackierte Metallfläche auf der Rückseite des Computers, um sich zu erden.
  • Seite 185 1 Prozessorabdeckung 2 Klammer 3 Prozessor 4 Prozessorsockel 5 Mittlere Abdeckungsverriegelung 6 Freigabehebel 7 vordere Ausrichtungskerbe 8 Stift-1-Markierung für Sockel und Prozessor 9 Hintere Ausrichtungskerbe     Wenn Sie einen Prozessor-Austauschsatz von Dell installieren möchten, schicken Sie die Originalkühlkörperanordnung und den Prozessor in der gleichen  Verpackung, in der Sie den Austauschsatz erhalten haben, an Dell zurück.   VORSICHT: Berühren Sie die nicht lackierte Metallfläche auf der Rückseite des Computers, um sich zu erden.   7. Befreien Sie die Unterseite des Kühlkörpers von Rückständen der Wärmeleitpaste.    VORSICHT: Tragen Sie auf jeden Fall frische Wärmeleitpaste auf. Die Wärmeleitpaste gewährleistet eine ordnungsgemäße thermische  Verbindung und damit den optimalen Prozessorbetrieb.
  • Seite 186 1 Kühlkörper 2 Halterung 3 Freigabehebel       10. Setzen Sie den Kühlkörper in einem Winkel von 45 Grad auf den Prozessor, sodass ein Ende des Kühlkörpers sicher unter die Klemme passt, die sich  gegenüber der Freigabelasche an der Halterung befindet.    11. Bringen Sie die Lüfterverkleidung wieder an.    12. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   13. Bringen Sie die Kabelabdeckung gegebenenfalls wieder an (siehe Anbringen der Kabelabdeckung). Zurück zum Inhaltsverzeichnis  ...
  • Seite 187 Zurücksetzen der Gehäuseeingriffswarnung   1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch.    2. Wenn das DELL™-Logo angezeigt wird, drücken Sie sofort <F12>.  Falls Sie zu lange gewartet haben und das Betriebssystem-Logo erscheint, warten Sie noch, bis der Microsoft® Windows®-Desktop angezeigt wird. Fahren Sie den Computer dann herunter, und versuchen Sie es erneut.   3. Wählen Sie System Setup.
  • Seite 188 4. Wählen Sie Security® Chassis Intrusion (Gehäuseeingriff) und anschließend die Option Clear Intrusion Warning (Gehäuseeingriffswarnung löschen),  um die Gehäuseeingriffswarnung zurückzusetzen. Ändern Sie die Einstellung auf On (Aktiviert), On-Silent (Stumm aktiviert) oder Disabled (Deaktiviert). ANMERKUNG: Die Standardeinstellung ist On-Silent.   5. Speichern Sie die Änderungen, und beenden Sie das System-Setup. Zurück zum Inhaltsverzeichnis  ...
  • Seite 189 Zurück zum Inhaltsverzeichnis  Laufwerke Dell™ OptiPlex™ 760 – Service-Handbuch Der Computer unterstützt:  Ein SATA-Festplattenlaufwerk  Ein optionales optisches Dell D-Modul-Laufwerk, zusätzliches Festplattenlaufwerk oder Diskettenlaufwerk im Modulschacht (die Anleitung zum  Installieren/Entfernen von Laufwerken im Modulschacht finden Sie unter Modulschacht).   Allgemeine Richtlinien zur Installation ANMERKUNG: Weitere Informationen zum Installieren der D-Modullaufwerke finden Sie in der Dokumentation zu den optionalen Geräten.   Anschließen der Laufwerkskabel  Beim Einbau eines Laufwerks werden zwei Kabel – ein Gleichstromkabel und ein Schnittstellenkabel – an der Rückseite des Laufwerks angeschlossen. ...
  • Seite 190: Entfernen Des Festplattenlaufwerks

      Festplattenlaufwerk   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Festplatte den Computer immer von der Stromversorgung.    VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse.   VORSICHT: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie statt dessen das Laufwerk  auf eine Schaumstoffunterlage, um es ausreichend zu schützen.   Entfernen des Festplattenlaufwerks   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).
  • Seite 191 2. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).   3. Wenn Sie ein neues Laufwerk einbauen, anstatt ein vorhandenes zu ersetzen, gehen Sie wie folgt vor: a.  Lesen Sie in der Dokumentation nach, ob das Laufwerk für den Computer konfiguriert ist.  b.  Bringen Sie die innerhalb der Abdeckung befindlichen Kunststoff- Laufwerkschienen am neuen Laufwerk an, und fahren Sie direkt mit schritt 6 fort.
  • Seite 192: Entfernen Des Festplattenlüfters

      12. Vor dem nächsten Schritt muss das Laufwerk partitioniert und logisch formatiert werden.  Anleitungen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation.   Testen Sie das Festplattenlaufwerk, indem Sie Dell Diagnostics ausführen (siehe Dell Diagnostics).   14. Installieren Sie das Betriebssystem auf der Festplatte. Anleitungen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation.   Entfernen des Festplattenlüfters   ...
  • Seite 193 5. Setzen Sie die Festplatte wieder ein (siehe Installation eines Festplattenlaufwerks).   6. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).   7. Ersetzen Sie die Kabelabdeckung, wenn eine solche verwendet wird. Zurück zum Inhaltsverzeichnis  ...
  • Seite 194: Entfernen Der Systemlüfter

    Zurück zum Inhaltsverzeichnis  Systemlüfter  Dell™ OptiPlex™ 760 – Service-Handbuch   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse.   Entfernen der Systemlüfter   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Abdeckung Ihres Computers (siehe Abnehmen der Computerabdeckung).
  • Seite 195 3. Schalten Sie den Computer ein. Zurück zum Inhaltsverzeichnis  ...
  • Seite 196: Entfernen Des Betriebsschalters

    Zurück zum Inhaltsverzeichnis  Dell™ OptiPlex™ 760 Service-Handbuch   Betriebsschalter  Betriebsschalter   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.   Entfernen des Betriebsschalters   1. Folgen Sie den Anweisungen unter Arbeit an Komponenten im Inneren des Computers.   2. Entfernen Sie die Computerabdeckung (siehe Entfernen der Computerabdeckung).   3. Drücken Sie die Laschen, mit denen die Betriebsschalterbaugruppe befestigt ist, vorsichtig in Richtung der Gehäusevorderseite und ziehen Sie die ...
  • Seite 197 Zurück zum Inhaltsverzeichnis  Lautsprecher Dell™ OptiPlex™ 760 – Service-Handbuch   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse.   Entfernen eines Lautsprechers   1. Folgen Sie den Anweisungen unter Arbeiten an Komponenten im Innern des Computers.   2. Entfernen Sie die Abdeckung Ihres Computers (siehe Abnehmen der Computerabdeckung).
  • Seite 198   5. Bringen Sie die Computerabdeckung wieder an.   6. Schalten Sie die Stromversorgung des Computers ein. Zurück zum Inhaltsverzeichnis  ...
  • Seite 199: Ultra-Kompaktgehäuse

      VORSICHT: Stellen Sie den Monitor nicht auf den Computer. Verwenden Sie einen Monitorständer.   VORSICHT: Wenn Sie den Computer einrichten, verlegen Sie alle Kabel hinter Ihrem Arbeitsbereich. So können Sie Kabelsalat" vermeiden und  verhindern, dass an den Kabeln gezogen oder auf die Kabel getreten wird. ANMERKUNG: Wenn Sie Ihren Computer unter Ihrem Schreibtisch oder an der Wand montieren möchten, können Sie das optional verfügbare  Wandbefestigungsblech verwenden. Wenn Sie dieses Blech bestellen möchten, wenden Sie sich bitte an Dell (siehe Kontaktaufnahme mit Dell).  Abnehmen der Computerabdeckung   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.   ...
  • Seite 200   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Stromversorgung.    VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem  Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am  Computergehäuse. 1 Prozessorlüfter-/Kühlkörperanordnung  2 Lautsprecher (optional) 3 Speichermodule (2) 4 Festplattenlaufwerk 5 Sicherungskabeleinschub 6 Schalter für die Gehäuseeingriffswarnung  Komponenten der Systemplatine Lüfteranschluss (FAN_FRONT) interner Lautsprecheranschluss (INT_SPKR) Systemplatinen-Lautsprecher (BEEP) Kanal-B-Speicheranschluss (DIMM_2) Kanal-A-Speicheranschluss (DIMM_1)
  • Seite 201 13 Gehäuseeingriffschalter (INTRUDER) 14  Betriebsanzeige (AUX_Power_LED) 15 Prozessor (CPU)      Dell-Emblem   WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.  Das Emblem auf der Vorderseite des Computers ist drehbar. So drehen Sie das Emblem:   1. Entfernen Sie die Computerabdeckung (siehe Abnehmen der Computerabdeckung).
  • Seite 202: Computer Mit Ultra-Kompaktgehäuse

    Vervielfältigung oder Wiedergabe in jeglicher Weise ohne schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. In diesem Text verwendete Marken: Dell, das DELL Logo, OptiPlex, TravelLite, OpenManage und StrikeZone sind Marken von Dell Inc.; Intel und SpeedStep sind eingetragene Marken von Intel Corporation in den USA und anderen Ländern; Microsoft, Windows, Windows Vista und die Windows Start -Schaltfläche sind eingetragene Marken oder Marken von Microsoft Corporation in den USA und/oder anderen Ländern; Computrace ist eine eingetragene Marke von Absolute Software Corp.;...

Inhaltsverzeichnis
