Systemlüfter
Dell™ OptiPlex™ 760 – Service-Handbuch
WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen
Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die
dazugehörige Homepage unter www.dell.com/regulatory_compliance an.
VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem
Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am
Computergehäuse.
Entfernen der Systemlüfter
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die Abdeckung Ihres Computers (siehe
3. Entfernen Sie die Lüfterverkleidung, indem Sie sie hoch- und vom Computer wegheben.
4. Wenden Sie sich der Computerrückseite zu, und lösen Sie die vier Schrauben, mit denen der Schlitten der Systemplatine am Computergehäuse befestigt
ist.
5. Schieben Sie den Schlitten der Systemplatine zur Computerrückseite, und heben Sie ihn aus dem Gehäuse heraus.
6. Trennen Sie die Lüfterkabel von der Systemplatine.
7. Entfernen Sie den vorderen Lüfter, indem Sie auf die Lüfter- Freigabelasche drücken und den Lüfter in die den Speichermodulen entgegengesetzte
Richtung schieben.

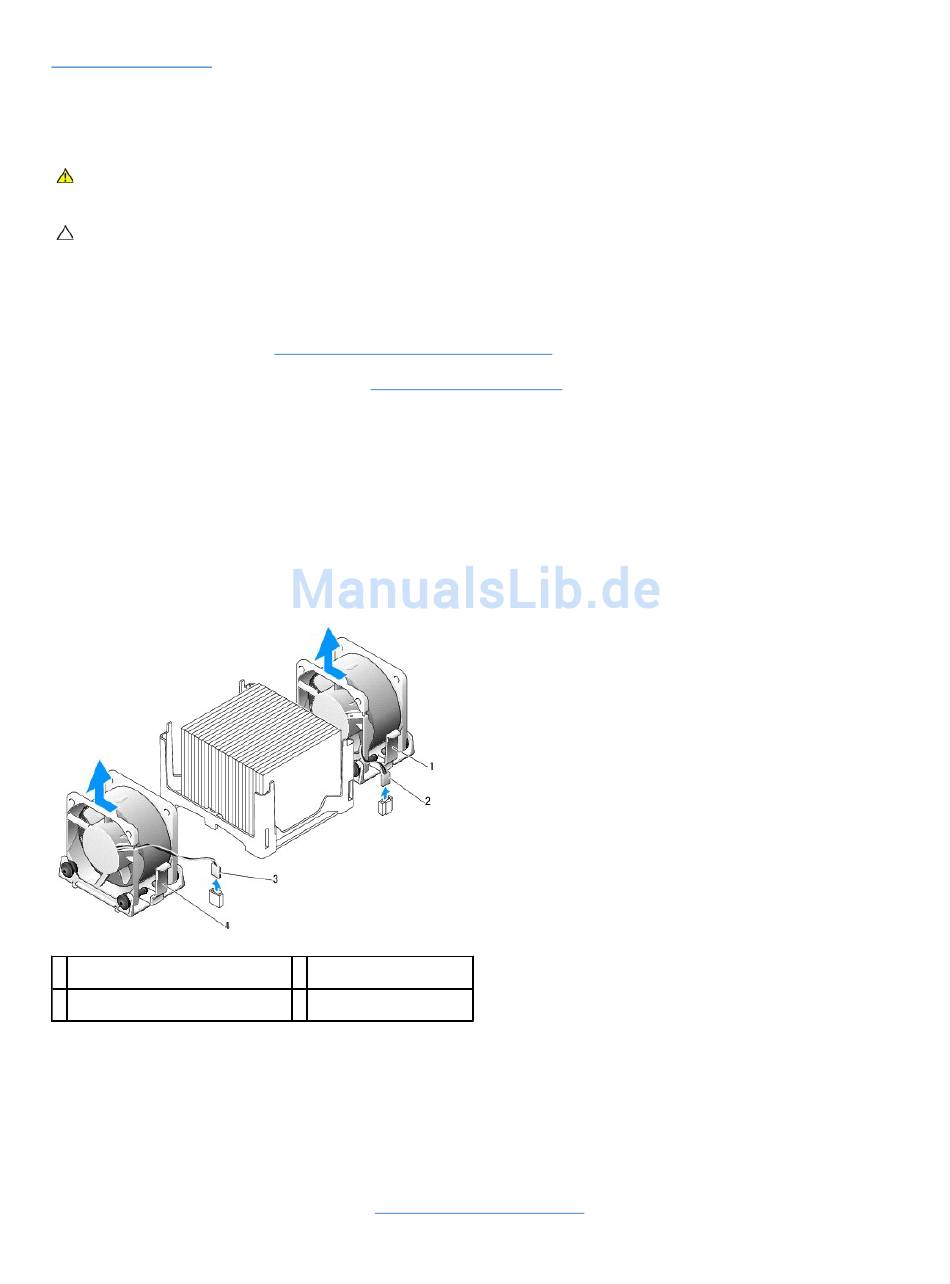

1 Freigabelasche für hinteren Lüfter
3 Freigabelasche des vorderen
Systemlüfters
8. Entfernen Sie den hinteren Lüfter, indem Sie auf die Lüfter- Freigabelasche drücken und den Lüfter in die den Laufwerken entgegengesetzte Richtung
schieben.
Installieren der Systemlüfter
1. Um den Systemlüfter wieder einzubauen, gehen Sie in umgekehrter Reihenfolge wie beim Ausbauen vor.
2. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).
Arbeiten an Komponenten im Innern des
Abnehmen der Computerabdeckung).
2 Netzkabel des hinteren
Lüfters
4 Netzkabel des vorderen
Lüfters
Computers.
