Dell OptiPlex 760 Servicehandbuch Seite 127

VORSICHT: Ziehen Sie das Laufwerk nicht an den Laufwerkkabeln aus dem Computer. Dadurch können die Kabel und die Anschlüsse beschädigt
werden.

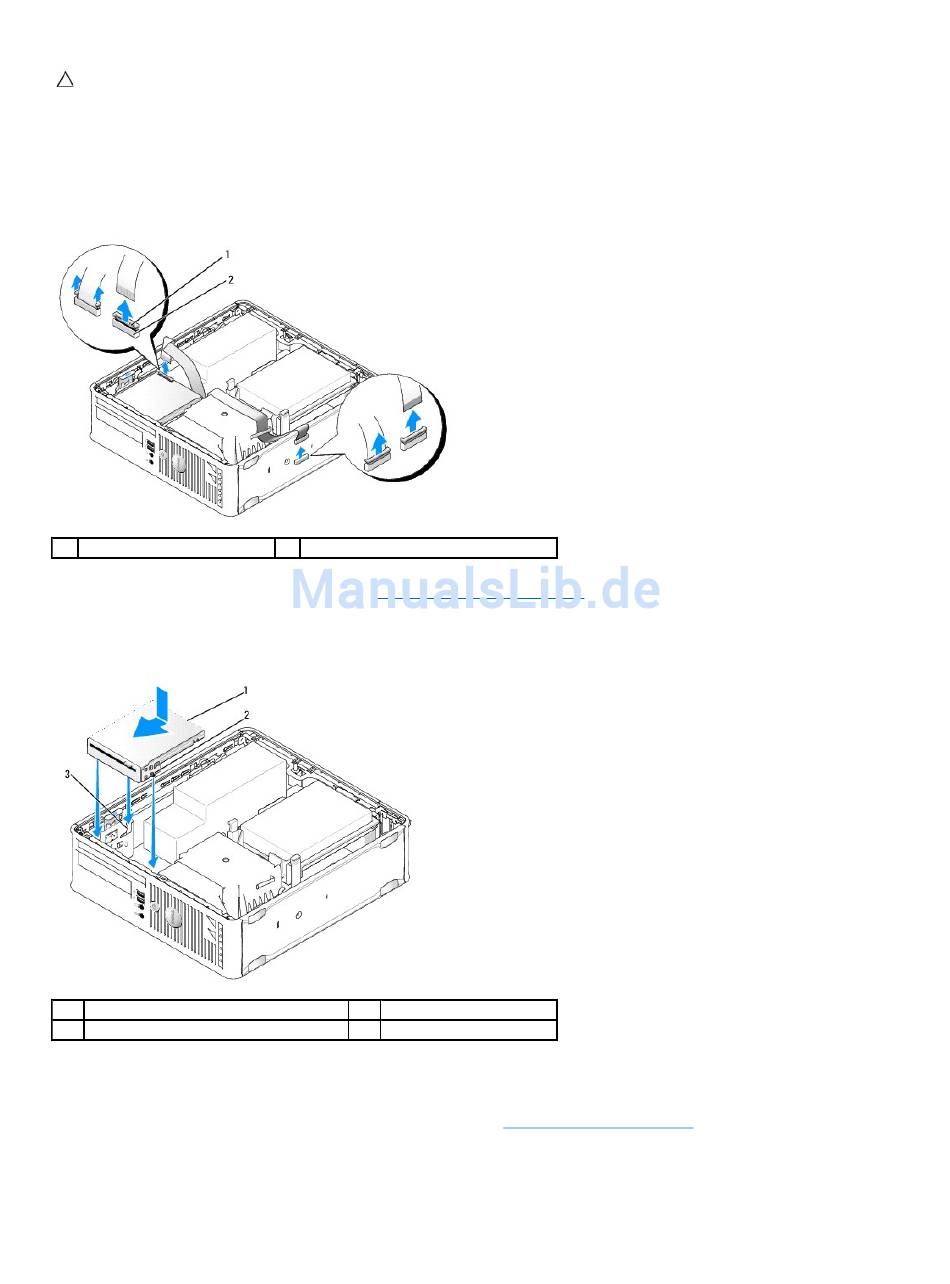

4. Ziehen Sie das Datenkabel an der Kabelfreigabelasche von der Systemplatine ab.
5. Ziehen Sie den Entriegelungsriegel des Diskettenlaufwerks nach oben, und schieben Sie das Laufwerk zur Rückseite des Computers. Heben Sie es dann
aus dem Computer heraus.
6. Ziehen Sie Datenkabel vorsichtig vom Datenkabelplatinenstecker des Diskettenlaufwerks ab.
1 Kabelfreigabelasche
7. Setzen Sie die Computerabdeckung wieder auf (siehe Wiederanbringen des Systemgehäuses).
Installation eines Diskettenlaufwerks
1 Diskettenlaufwerk
3 Halterungsschlitze (3)
1. Wenn Sie
ein neues Diskettenlaufwerk installieren, entfernen Sie den Laufwerkblendeneinsatz.
l
ein Laufwerk austauschen, entfernen Sie das Diskettenlaufwerk (siehe
l
2. Richten Sie die Schrauben am Laufwerk mit den Halterungsschlitzen im Computer aus, und positionieren Sie das Laufwerk vorsichtig, bis es einrastet.
3. Setzen Sie das Datenkabel in die Kabelfreigabelasche des Diskettenlaufwerks ein, und drücken Sie auf die Lasche, bis es einrastet.
4. Verbinden Sie das Datenkabel mit dem vorgesehenen Anschluss auf der Systemplatine.
2 Datenkabelplatinenstecker
2 Schrauben (3)
Entfernen eines Diskettenlaufwerks).
