Einziehen des Kabelsatzes (P80)
Sie haben zu Beginn der Installation die notwendigen Kabel
durch den Rahmen der Basiseinheit und aus der
Durchgangsöffnung der Konsolenhalterung heraus
durchgezogen. Beim Ausrichten der Stützschale der Konsole
mit der Konsolenhalterung müssen Sie darauf achten, dass
der Kabelsatz richtig durch die Öffnungen beider
Komponenten geführt wird.
Wichtig: Bevor Sie mit dem folgenden Vorgang beginnen,
entfernen Sie die Befestigungsschrauben von der
Konsolenhalterung und die hintere Abdeckung vom Bedienpult.
Zur Entfernung der Abdeckung verwenden Sie Ihre Fingernägel,
um sie am unteren Rand aufzustemmen. Klappen Sie die
Abdeckung anschließend auf und heraus, wie in der folgenden
Abbildung dargestellt.

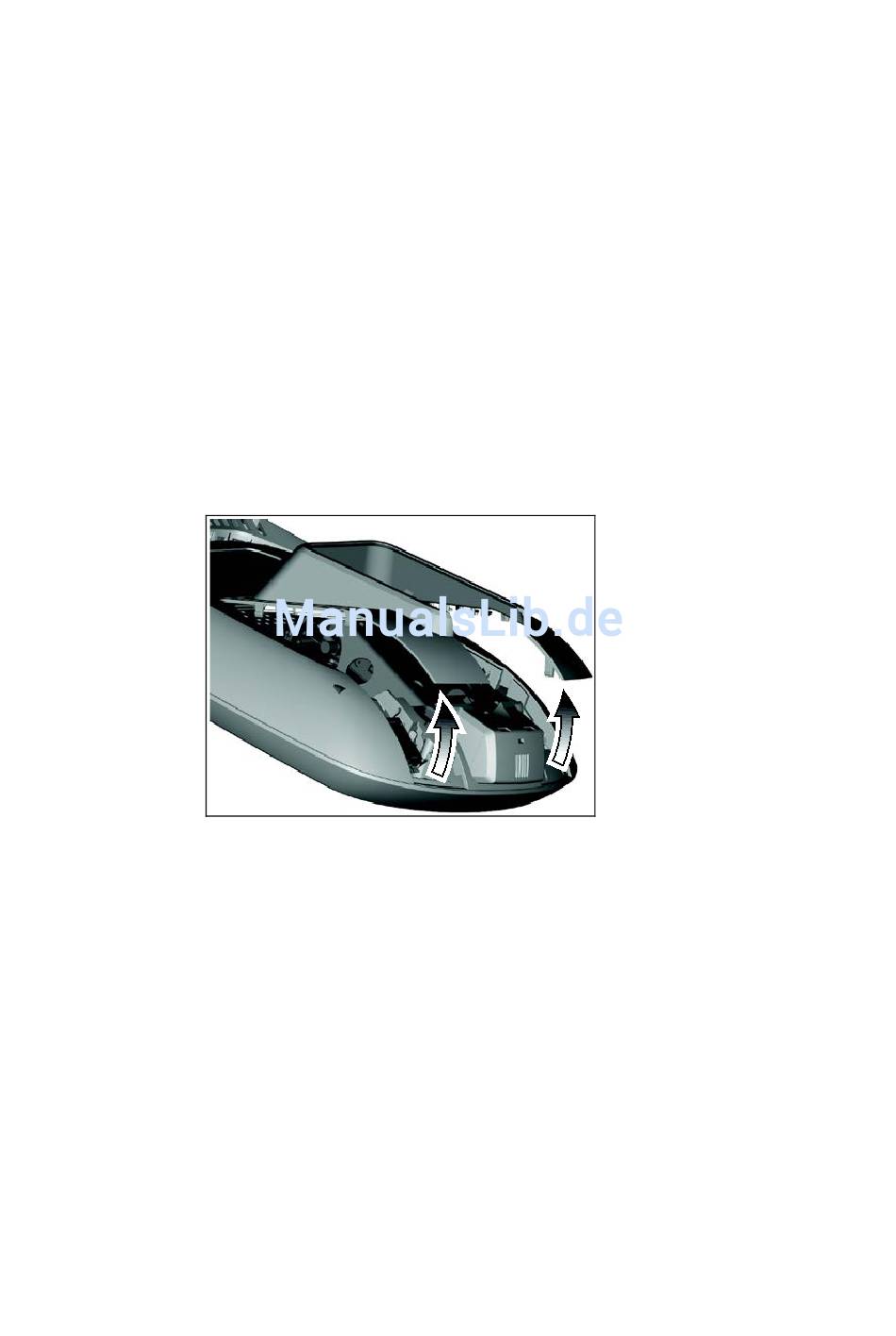

Abbildung 8: Entfernen der Abdeckung von der P80-Konsole
Den Kabelsatz einziehen:
1.
2. Positionieren Sie die Konsole über der Konsolenhalterung.
Montage und Instandhaltung der Trainings-Liegeräder der RBK 800-Serie
Achten Sie darauf, dass die einzelnen Kabel so weit wie
möglich durch die Öffnung in der Mitte der
Konsolenhalterung auf der Basiseinheit gezogen werden.
