34
Anschließen des Netzkabels
Verlegen Sie das Kabel durch die ausgeschnittene Öffnung in
der oberen linken Ecke der hinteren Abdeckung. Machen Sie
in der daneben liegenden Öffnung innerhalb des
Stahlkonsolenrahmens die Steckdose, die zum Netzstecker
passt, ausfindig und schließen Sie das Netzkabel daran an.
Hinweis: Stellen Sie sicher, dass der Verschluss am Stecker
an der Steckdose einrastet.
Die folgende Abbildung zeigt, wie das Kabel nach der
Verlegung aussehen sollte.

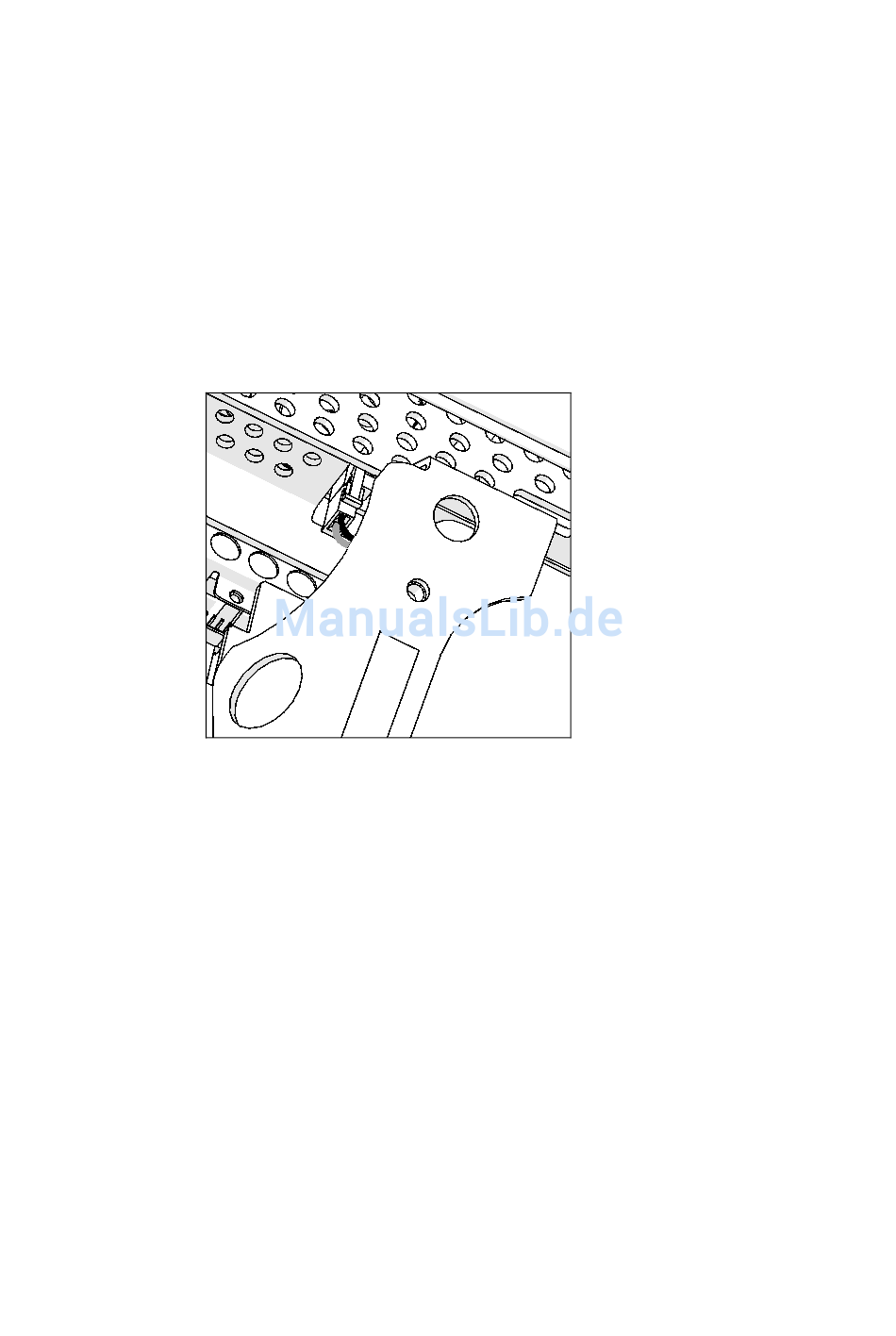

Abbildung 14: Anschließen des Netzkabels
Abschließen der Installation der Konsole
(P80)
Prüfen Sie nochmal genau die von Ihnen gemachten
Anschlüsse, bevor Sie die Installation abschließen. Achten Sie
darauf, dass alle Kabel vollständig und fest angeschlossen
sind und dass alle nicht benötigten Kabel richtig
zusammengebunden sind.
Die Installation abschließen:
1.
2. Neigen Sie das Bedienpult nach hinten (zu Ihnen hin), bis
Montage und Instandhaltung der Trainings-Liegeräder der RBK 800-Serie
Verstauen Sie nicht benötigte Kabellänge im Halsrohr.
die Nase auf der oberen Kante der Stützschale entlang der
oberen Kante der Konsolenhalterung gleitet und die
Schraubenlöcher genau ausgerichtet sind.
