24
4. Schieben Sie die Schnelltrennungsklemme am
5. Befestigen Sie die unteren Enden folgender Kabel an der
6. Schieben Sie das Buchsenfeld zurück in seinen Halter in
7. Bündeln Sie die oberen Enden aller Kabel mit einem Stück
8. Während Ihre Helfer den vertikalen Träger über die
9. Schieben Sie den Träger in seine Position, sodass seine
Montage und Instandhaltung der Trainings-Liegeräder der RBK 800-Serie
Erdungskabel des Netzkabels über die Erdungsklemme
am Geräterahmen.
Innenseite des Buchsenfeldes:
Ethernet-Kabel (bei der P80-Konsole)

Fernsehkabel (bei der P80-Konsole)

Netzkabel (bei der P80-Konsole)

der rechten Abdeckung.
Klebeband oder Kabelbinder aus Kunststoff.
Gehäusekonstruktion halten, ziehen Sie die Kabel durch
den Träger nach oben. Wenn Sie fertig sind, verwenden
Sie ein Stück Klebeband, um die oberen Anschlüsse der
Kabel am oberen Ende des Trägers zu befestigen.
Schraubenlöcher auf die entsprechenden Löcher in der
Gehäusekonstruktion ausgerichtet sind, wie in der
folgenden Abbildung dargestellt.
Hinweis: Wenn der Träger richtig positioniert ist, liegt er
auf der Metallnase im Kanal des vertikalen Trägers auf.

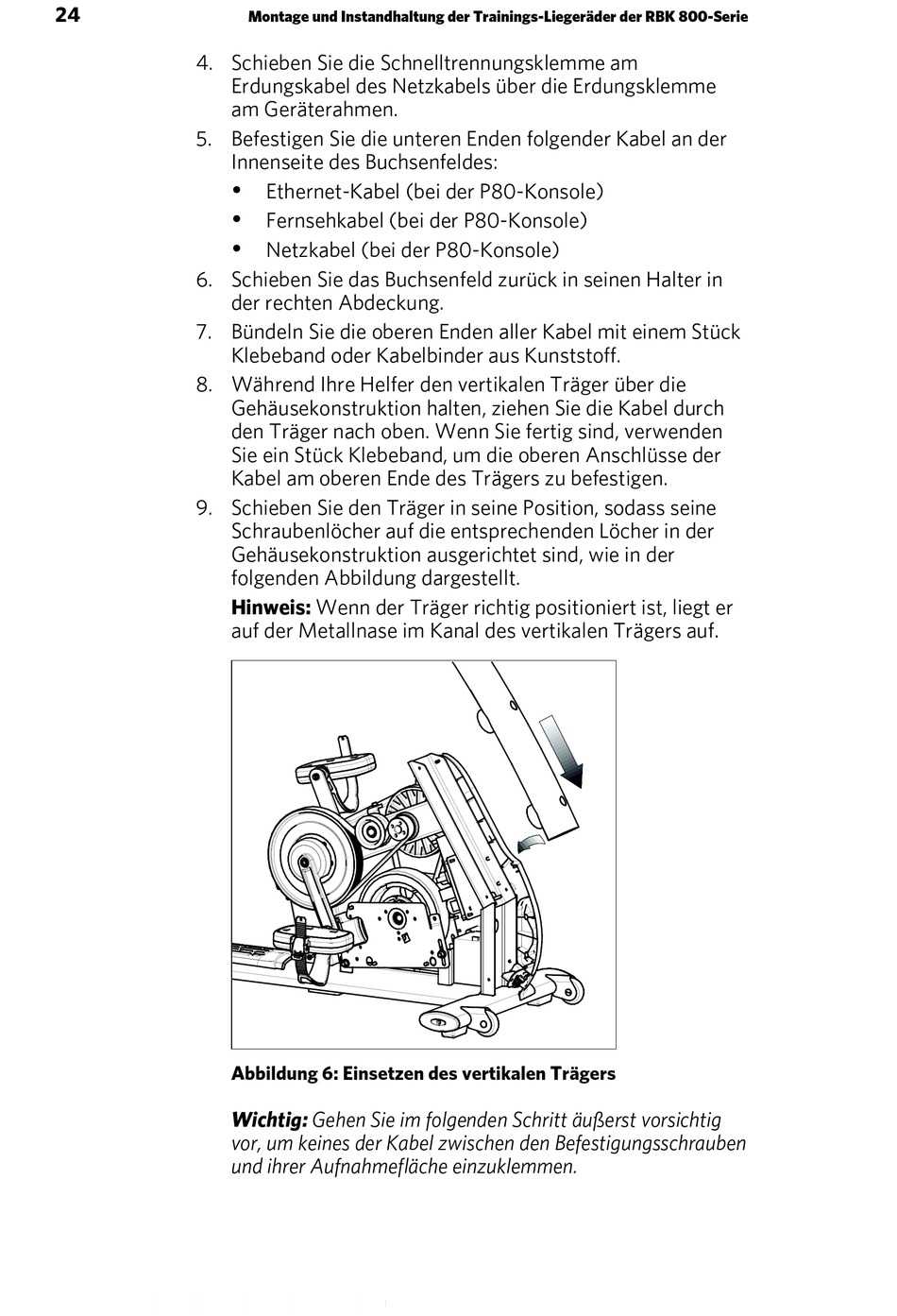

Abbildung 6: Einsetzen des vertikalen Trägers
Wichtig: Gehen Sie im folgenden Schritt äußerst vorsichtig
vor, um keines der Kabel zwischen den Befestigungsschrauben
und ihrer Aufnahmefläche einzuklemmen.
