Ziehen Sie nach dem Einsetzen der Konsole die einzelnen
Kabel aus dem Ende des Kabelsatzes auseinander und
schließen diese an die entsprechenden Steckverbinder in der
Konsole an. Zum Identifizieren von Kabel und Steckverbinder
siehe Abbildung und Tabelle unten.

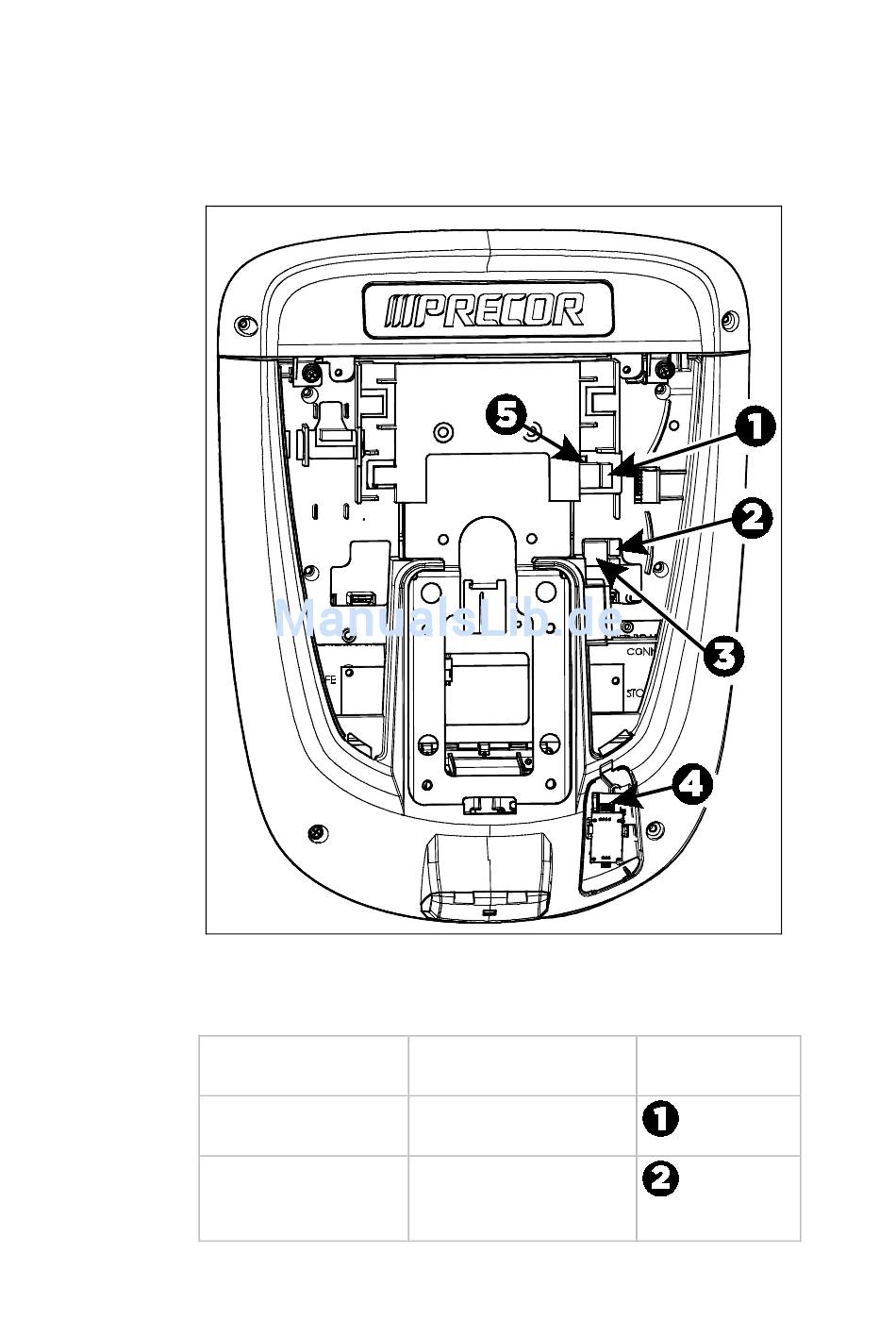

Abbildung 18: Kabelanschlüsse, P30- und P10-Konsolen
Tabelle 2. Interne Kabelanschlüsse bei P30- und P10-Konsolen
Kabel
Fitnessschlüssel (nur
Laufband)
Automatischer
Stopp-Sensor (nur
Laufbänder)
Montage und Instandhaltung der Trainings-Liegeräder der RBK 800-Serie
Steckverbindungstyp
6-polige Kontaktleiste,
codiert
4-polige Kontaktleiste,
codiert
Lage des
Steckverbinders
