Aufstellen des Herdes

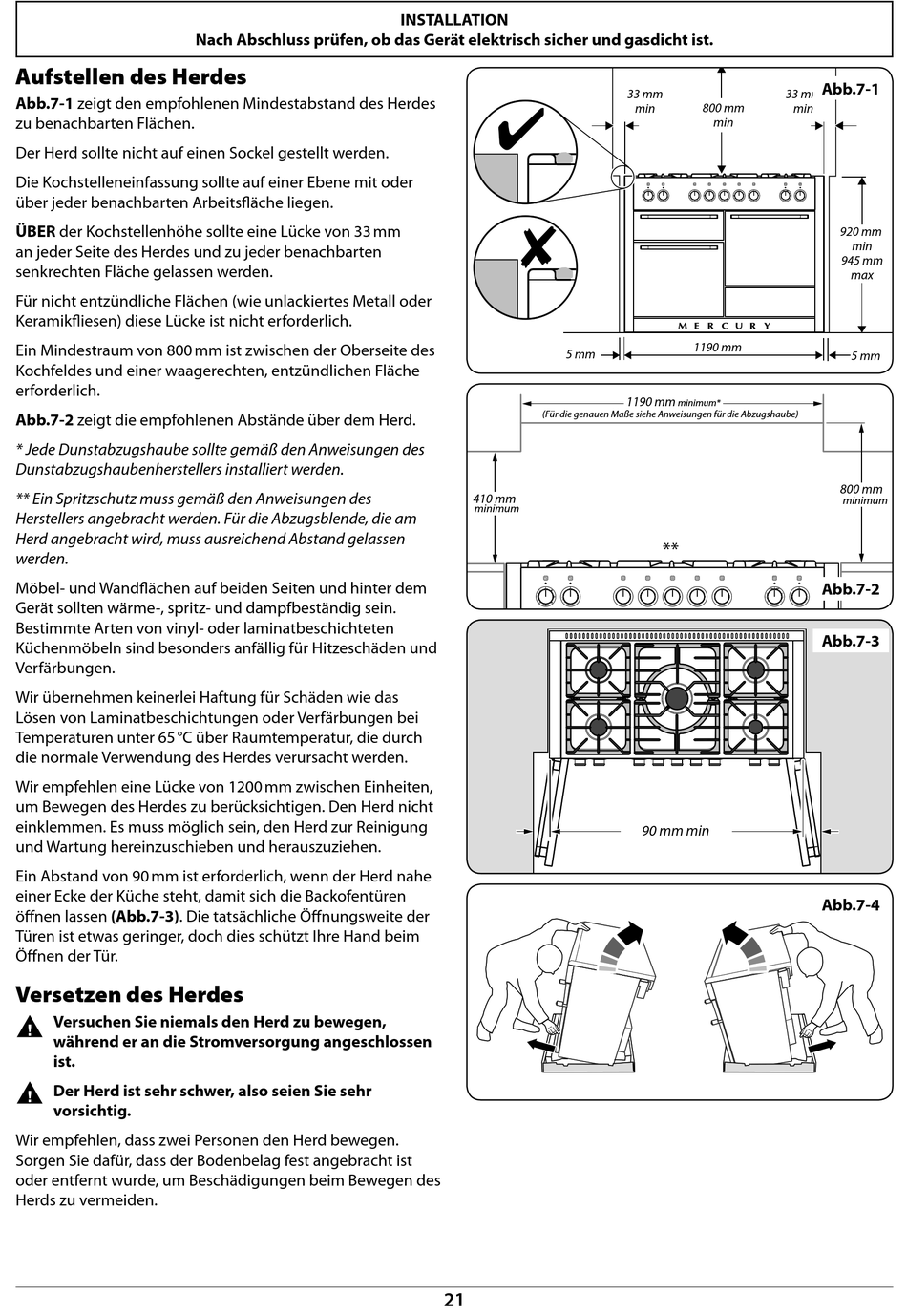

Abb.7-1 zeigt den empfohlenen Mindestabstand des Herdes
zu benachbarten Flächen.
Der Herd sollte nicht auf einen Sockel gestellt werden.
Die Kochstelleneinfassung sollte auf einer Ebene mit oder
über jeder benachbarten Arbeits äche liegen.
ÜBER der Kochstellenhöhe sollte eine Lücke von 33 mm
an jeder Seite des Herdes und zu jeder benachbarten
senkrechten Fläche gelassen werden.
Für nicht entzündliche Flächen (wie unlackiertes Metall oder
Keramik iesen) diese Lücke ist nicht erforderlich.
Ein Mindestraum von 800 mm ist zwischen der Oberseite des
Kochfeldes und einer waagerechten, entzündlichen Fläche
erforderlich.
Abb.7-2 zeigt die empfohlenen Abstände über dem Herd.
* Jede Dunstabzugshaube sollte gemäß den Anweisungen des
Dunstabzugshaubenherstellers installiert werden.
** Ein Spritzschutz muss gemäß den Anweisungen des
Herstellers angebracht werden. Für die Abzugsblende, die am
Herd angebracht wird, muss ausreichend Abstand gelassen
werden.
Möbel- und Wand ächen auf beiden Seiten und hinter dem
Gerät sollten wärme-, spritz- und dampfbeständig sein.
Bestimmte Arten von vinyl- oder laminatbeschichteten
Küchenmöbeln sind besonders anfällig für Hitzeschäden und
Verfärbungen.
Wir übernehmen keinerlei Haftung für Schäden wie das
Lösen von Laminatbeschichtungen oder Verfärbungen bei
Temperaturen unter 65 °C über Raumtemperatur, die durch
die normale Verwendung des Herdes verursacht werden.
Wir empfehlen eine Lücke von 1200 mm zwischen Einheiten,
um Bewegen des Herdes zu berücksichtigen. Den Herd nicht
einklemmen. Es muss möglich sein, den Herd zur Reinigung
und Wartung hereinzuschieben und herauszuziehen.
Ein Abstand von 90 mm ist erforderlich, wenn der Herd nahe
einer Ecke der Küche steht, damit sich die Backofentüren
ö nen lassen (Abb.7-3). Die tatsächliche Ö nungsweite der
Türen ist etwas geringer, doch dies schützt Ihre Hand beim
Ö nen der Tür.

Versetzen des Herdes

Versuchen Sie niemals den Herd zu bewegen,
n n
während er an die Stromversorgung angeschlossen
ist.
Der Herd ist sehr schwer, also seien Sie sehr
n n
vorsichtig.
Wir empfehlen, dass zwei Personen den Herd bewegen.
Sorgen Sie dafür, dass der Bodenbelag fest angebracht ist
oder entfernt wurde, um Beschädigungen beim Bewegen des
Herds zu vermeiden.
Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist.
INSTALLATION
5 mm
(*check cookerhood instructions for actual dimensions)
(Für die genauen Maße siehe Anweisungen für die Abzugshaube)
410 mm
minimum
0 0
220
140
180
ArtNo.110-0045 - 120DF - Mercury door clearances
21
33 mm
800 mm
min
min
0 0 0 0 0 0
100
220
180 140
ArtNo.110-0040 - 110 Mercury min spacings
1190 mm
1190 mm
minimum*
**
100
90 mm min
Abb.7-1
33 mm
min
0 0 0
1 1
2 2
100
220
3 3 180 140
920 mm
min
945 mm
max
5 mm
800 mm
minimum
Abb.7-2
0 0
1 1
2 2
100
220
3 3 140
180
Abb.7-3
Abb.7-4
