Christopeit AM5 Montageanleitung Seite 8

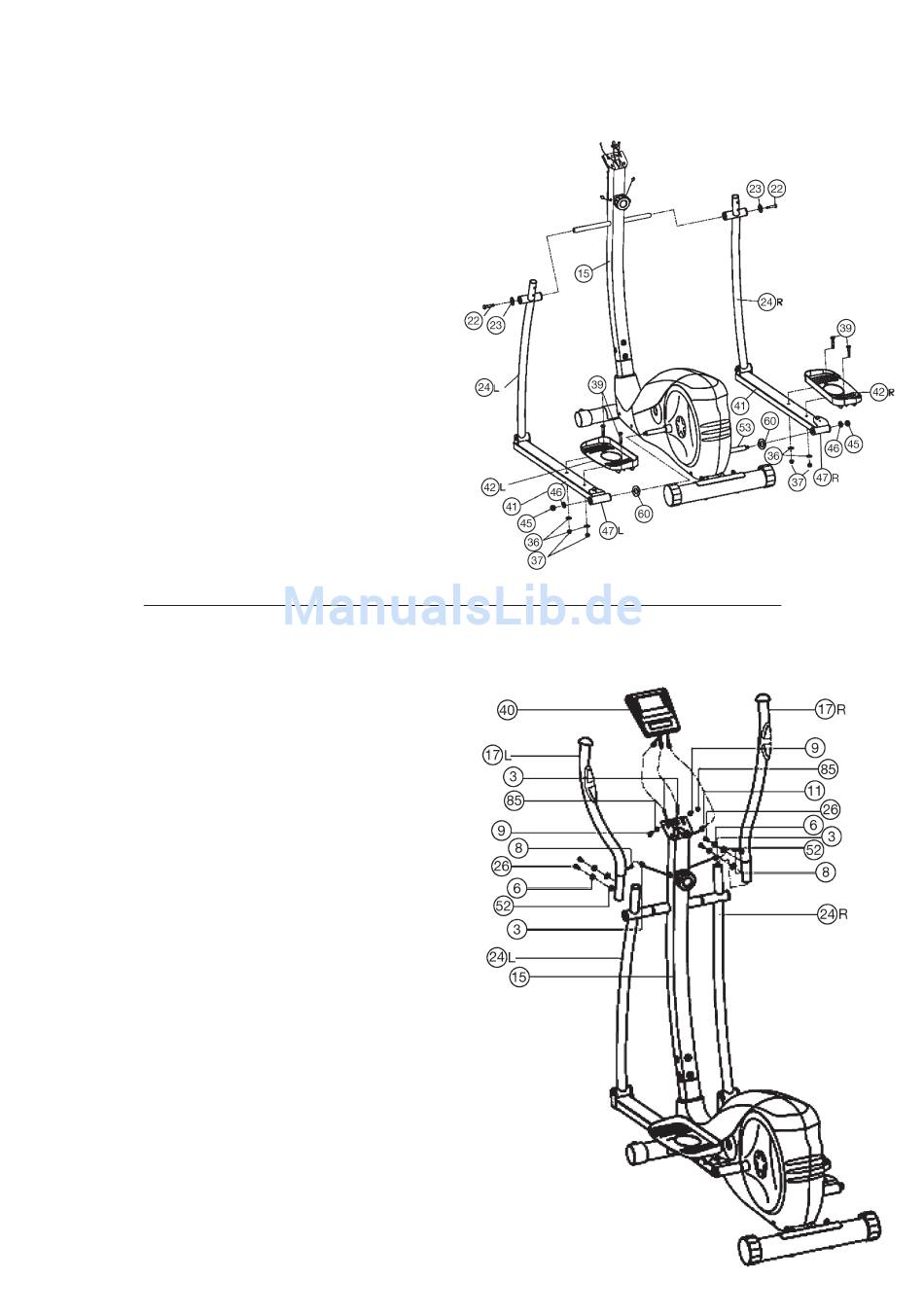

Schritt 3:
Montage der Fußhebel (41), der Verbindungsrohre (24) und der Fuß-
schalen (42).
1. Der vormontierte rechte Fußhebel (41) mit dem Verbindungsrohr (24)
auf der rechten Seite des Grundrahmens (1) ablegen.
(Achtung! Rechts ist aus der Blickrichtung zu sehen, wenn man auf
dem Gerät steht und trainiert.)
2. Stecken Sie über den Pedalarm (53) eine Wellscheibe (60) auf.
3. Schieben sie das Verbindungsrohr (24) auf die Aufnahme am Stützrohr
(15) und gleichzeitig den Fußhebelhalter (47) auf die Pedalarmaufnah-
me (53) auf. Auf die Schraube (22) eine Unterlegscheibe 8//32 (23)
aufstecken und damit das Verbindungsrohr (24) am Stützrohr (15)
festschrauben. Anschließend mittels der Unterlegscheibe 10//32 (46)
und der Mutter (45) den Fußhebelhalter (47) am Pedalarm (53) fest-
schrauben.
4. Den vormontierten linken Fußhebel (41) incl. allen zusätzlich erfor-
derlichen Teile auf der linken Seite des Gerätes, genauso wie in 1.-3.
beschrieben, montieren.
5. Die Fußschalen (42) auf die Fußhebel (41) auflegen. Die Bohrungen in
den Teilen so ausrichten, dass sie übereinander liegen.
6. Die Schrauben (39) von oben durch die Bohrungen stecken. Von der
gegenüber liegender Seite je eine Unterlegscheibe (36) und eine Mutter
(37) aufdrehen und fest anziehen.
(Achtung! Die Unterscheidung der Fußschalen in Rechts und Links ist
anhand der Ränder an den Längsseiten der Fußschalen möglich. Die
hohen Ränder der Fußschalen (39) müssen jeweils nach innen (zum
Grundrahmen hin) ausgerichtet sein.)
7. Die linke Fußschale (42L), wie in 5.-6. beschrieben, an der linken Fuß-
schalenaufnahme (41) montieren.
(Achtung! Die Unterscheidung der Fußschalen in rechts und links ist
anhand der Ränder an den Längsseiten der Fußschalen möglich. Die
hohen Ränder der Fußschalen (42R) und (42L) müssen jeweils nach
innen (zum Grundrahmen hin) ausgerichtet sein.)
Schritt 4:
Montage des Computers (40) am Stützrohr (15) und der Handgriffe (17)
an den Verbindungsrohren (24).
1. Nehmen Sie den Computer (40) und stecken Sie das Verbindungskabel
(11) und die Pulskabel (8) in die entsprechenden Buchsen auf Rück-
seite des Computers (40) ein. Schieben Sie den Computer (40) auf die
Computeraufnahme oben am Stützrohr (15) auf und befestigen Sie
ihn mittels der Schrauben (9) und Unterlegscheiben (85). (Bitte Achten
Sie darauf, dass die Kabel beim Aufschieben des Computers nicht
eingeklemmt werden.)
2. Die Handgriffe (17L+17R) auf die Verbindungsrohre (24) stecken und
die Bohrungen in den Rohren so ausrichten, dass sie übereinander
liegen.
(Achtung! Die Griffrohre müssen nach der Montage so ausgerichtet
sein, dass die oberen Enden nach außen (vom Stützrohr (15) weg)
gebogen sind.)
3. Die Schrauben (26) durch die Bohrungen stecken und die Handgriffe
(17) mittels Unterlegscheibe (52) und Federringe (6) an den Verbin-
dungsrohren (24) fest verschrauben.
4. Verbinden Sie die Pulskabel (8) mit den Pulsverlängerungen (3)
