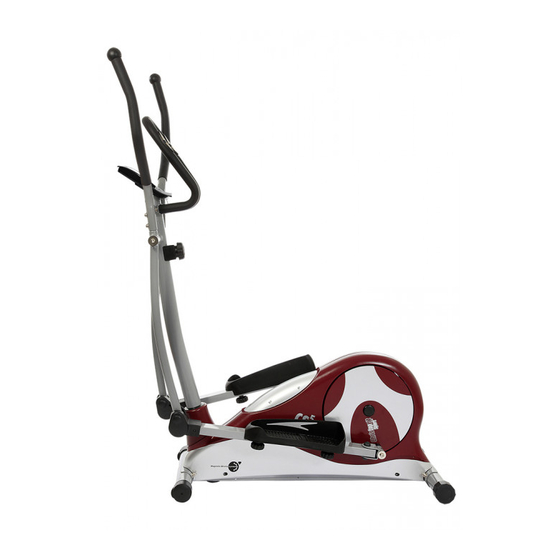

Christopeit CS 5 Montageanleitung Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Christopeit Anleitungen
  4. Heimtrainer
  5. CS 5
  6. Montageanleitung und bedienungsanleitung

Christopeit CS 5 Montageanleitung Und Bedienungsanleitung

Vorschau ausblenden
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Inhaltsverzeichnis

Montage- und Bedienungsanleitung für Bestell-Nr.
Assembly and exercise instructions for Order No.
Notice de montage et d'utilisation du
Montage- en bedieningshandleiding voor
Инструкция по монтажу и эксплуатации
Heimsport-Trainingsgerät
CS 5
D
GB
F
No. de commande
NL
Bestellnummer
RU
№ заказа
99252
- (Weiß)
99253
- (Türkis)
99254
- (Schwarz)
99254 A - (Silber)
99255
- (Rot)
99256
- (Vanille)
99257
- (Flieder)
99258
- (Coralle)
1

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Christopeit CS 5

Inhaltszusammenfassung für Christopeit CS 5

  • Seite 1 Heimsport-Trainingsgerät CS 5 99252 - (Weiß) Montage- und Bedienungsanleitung für Bestell-Nr. 99253 - (Türkis) Assembly and exercise instructions for Order No. 99254 - (Schwarz) 99254 A - (Silber) Notice de montage et d’utilisation du No. de commande 99255 - (Rot)

  • Seite 2: Inhaltsverzeichnis

    Inhaltsübersicht Contents Page 1. Wichtige Empfehlungen und Sicherheitshinweise Seite 2. Einzelteileübersicht Seite 3. Stückliste Seite 4 - 5 4. Montageanleitung mit Explosionsdarstellungen Seite 6 - 8 5. Computeranleitung Seite Sommaire Page 6. Trainingsanleitung Seite 10 Sehr geehrte Kundin, sehr geehrter Kunde Wir gratulieren Ihnen zum Kauf dieses Heimsport-Trainingsgerätes und Inhoudsopgave Pagina 27...

  • Seite 4: Stückliste

    Stückliste - Ersatzteilliste CS 5 Art.-Nr. 99252 - (Weiß) Art.-Nr. 99253 - (Türkis) Art.-Nr. 99254 - (Schwarz) Art.-Nr. 99254 A - (Silber) Art.-Nr. 99255 - (Rot) Art.-Nr. 99256 - (Vanille) Art.-Nr. 99257 - (Flieder) Art.-Nr. 99258 - (Coralle) Abbildungs- Bezeichnung...
  • Seite 5 39-9864-VC Unterlegscheibe 5//8 39-10111-SW Schraube 5x50 39-10450-VC Werkzeug Set 36-9925510-BT Karton 36-9925511-BT Montage- und Bedienungsanleitung 36-9925411-BT Kunststoffabdeckung 36-9825310-BT Kunststoffabdeckung 36-9825311-BT (WS)* = Für die Artikel CS 5 in weiß und türkis bitte die Ersatzteil Nr. -Endung „WS“ anstatt „SI“ verwenden.

  • Seite 6: Montageanleitung Mit Explosionsdarstellungen

    Montageanleitung Bevor Sie mit der Montage beginnen, unbedingt unsere Empfehlungen und Sicherheitshinweise beachten! Schritt 1: Montage des Vorderen Fußrohr (57) und des Hinteren Fußrohr (31) am Grundrahmen (36) mittels der Schloßschrauben (30), der Unterlegscheiben 8//20 (9) und der Hutmuttern M8 (10). 1.
  • Seite 7 Schritt 3: Schritt 5: Montage der Griffrohre (7) an den Verbindungsrohren (11) mittels der M o n t a g e d e r F u ß s c h a l e n a u f n a h m e re c h t s ( 1 4 R ) u n d d e r Schrauben (63) der Unterlegscheiben (9) und der Federringe (70).
  • Seite 8 Schritt 6: Montage der rechten Fußschale (18R) an der rechten Fußschalen- aufnahme (14R) und der linken Fußschale (18L) an der linken Fußschalenaufnahme (14L) mittels der Schlossschrauben (17), der Unterlegscheiben (24), Federringen (22) und der Sterngriffmutter (23). 1. Die rechte Fußschale (18R) auf die Fußschalenaufnahme (14R) aufstecken. Die Bohrungen in den Teilen so ausrichten, dass sie übereinander liegen.

  • Seite 9: Computeranleitung

    Computeranleitung Der mitgelieferte Trainingscomputer bietet den größten Trainingskomfort. Tasten: Jeder trainingsrelevante Wert wird in einem entsprechenden Sichtfenster 1. „+“ und „-“ -Tasten: angezeigt. Durch ein einmaliges Drücken dieser Tasten ist eine stufenweise Vorgabe Von Trainingsbeginn an werden die benötigte Zeit, die aktuelle von Werten in den einzelnen Funktionen möglich.

  • Seite 10: Garantiebestimmungen

    Garantiebestimmungen Die Garantie beginnt mit dem Rechnungs- bzw. Auslieferdatum und beträgt 24 Monate. Während der Garantiezeit werden eventuelle Mängel kostenlos beseitigt. Bei Feststellung eines Mangels sind Sie verpfl ichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen.
  • Seite 44 Bei Reklamationen, notwendigen Ersatzteilbestellungen oder © by Top-Sports Gilles GmbH Reparaturen wenden Sie sich bitte an unsere Service Abteilung. D-42551 Velbert (Germany) Service: Top-Sports Gilles GmbH Tel.: +49 (0)2051/6067-0 Friedrichstrasse 55 info@christopeit-sport.com Fax: +49 (0)2051/6067-44 D - 42551 Velbert http://www.christopeit-sport.com...
