Montage- und Bedienungsanleitung für Bestell-Nr.
Assembly and exercise instructions for Order No.
Notice de montage et d'utilisation du
Montage- en bedieningshandleiding voor

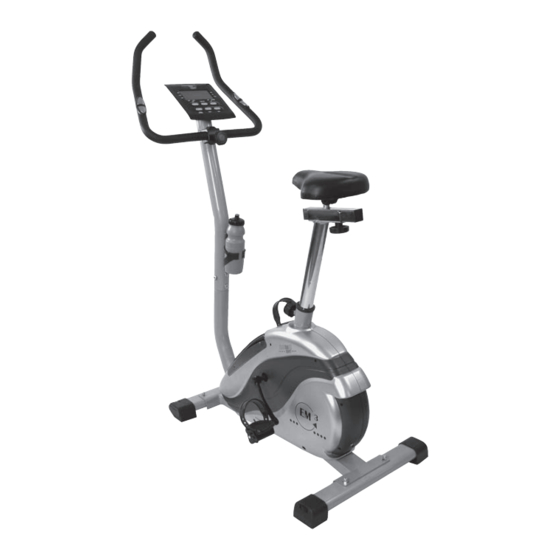

Heimsport-Trainingsgerät
EM 3
D
GB
F
No. de commande
NL
Bestellnummer
9808 (schwarz/silber)
98081 (weiß/türkis)
1

Werbung

loading

Verwandte Anleitungen für Christopeit EM 3 - 9808

Inhaltszusammenfassung für Christopeit EM 3 - 9808

  • Seite 1 Heimsport-Trainingsgerät EM 3 9808 (schwarz/silber) Montage- und Bedienungsanleitung für Bestell-Nr. 98081 (weiß/türkis) Assembly and exercise instructions for Order No. Notice de montage et d’utilisation du No. de commande Montage- en bedieningshandleiding voor Bestellnummer...

  • Seite 2: Wichtige Empfehlungen Und Sicherheitshinweise

    Inhaltsübersicht Contents Page 1. Wichtige Empfehlungen und Sicherheitshinweise Seite 2. Einzelteileübersicht Seite 3. Stückliste Seite 4 - 5 4. Montageanleitung mit Explosionsdarstellungen Seite 6 - 7 5. Computeranleitung Seite 9 - 12 Sommaire Page 6. Trainingsanleitung Seite 12 Sehr geehrte Kundin, sehr geehrter Kunde Wir gratulieren Ihnen zum Kauf dieses Heimsport-Trainingsgerätes und Inhoudsopgave Pagina 34...
  • Seite 4 Telefon: +49 (0) 20 51 - 6 06 70 1 drezahlunabhängiges Programm (Vorgabe der Watt – Leistung Telefax: +49 (0) 20 51 - 6 06 74 4 von 30 bis 300 Watt in 10- er Schritten) e-mail: info@christopeit-sport.com Handpulsmessung, www.christopeit-sport.com Horizontal und vertikal verstellbarer Sattel (Schnellverschluss)
  • Seite 5 Abbildungs- Bezeichnung Abmessung Menge Montiert an ET-Nummer ET-Nummer Stück 9808 98081 Computerkabel 36-9808-13-BT 36-9808-13-BT Stellmotor 36-9808-14-BT 36-9808-14-BT Schraube M5x13 39-9903-SW 39-9903-SW Motorkabel 36-9808-15-BT 36-9808-15-BT Sattelstützrohrschraube 36-9613220-BT 36-9613220-BT Distanzstück Ø 14x1.5Tx6L 36-9913111-BT 36-9913111-BT Distanzstück Ø 14x1.5Tx11L 36-9613227-BT 36-9613227-BT Selbstsichernde Mutter 39-9930-SW 39-9930-SW Achsmutter 39-10256...
  • Seite 6 Montageanleitung Bevor Sie mit der Montage beginnen, unbedingt unsere Empfehlungen und Sicherheitshinweise beachten! Entnehmen Sie alle Einzelteile der Verpackung, legen Sie diese auf den Boden und kontrollieren grob Sie die Vollzähligkeit anhand der Montagebilder. Dieses soll Ihnen den Zusammenbau des Gerätes erleichtern und schneller durchführbar machen.
  • Seite 7 Schritt 4: Montage des Computers (1) am Stützrohr (7). 1. Stecken Sie den Stecker des Computerkabelstranges (6), der oben aus dem Lenkerstützrohr (7) ragt, in das auf der Rückseite des Computers (1) befindliche Kabel ein. 2. Schieben Sie den Computer (1) auf die dafür vorgesehene Platte des Lenkerstützrohres (7) (ohne die Kabelverbindung einzuquetschen), und schrauben Sie den Computer (1) mittels der Schrauben (28) am Stützrohr (7) fest.
  • Seite 8 Schritt 7: Anschluss des Netzgerätes 1. Stecken Sie den Stecker des Netzgerätes (77) in die entsprechende Buchse (78) am hinteren Ende der Verkleidung des Gerätes. 2. Stecken Sie danach das Netzgerät (77) in eine vorschriftsmäßig installierte Steckdose (230V/50Hz). Schritt 8: Kontrolle 1.
  • Seite 9 COMPUTER ANLEITUNG 9808, 98081 „E“ : Mit der Eingabe - und Bestätigungstaste (E) wechselt man von einem Eingabefeld zum nächsten. Die jeweils angewählte Funktion blinkt. Mit der +/- Taste geben Sie die Werte ein und durch erneutes Drücken der „E“ –Taste werden diese bestätigt. Gleichzeitig springt die Blinkanzeige in das nächste Eingabefeld.

  • Seite 10: Programme Einstellung

    PULSOBERGRENZE/BMI/ALTER: Verfügbar in den Programmen 1- 8 Tretwiderstand : Mittels der + / - Taste können Sie jederzeit - in allen Pro- ( nicht in Programm 9 –12). Sobald Sie Ihr Alter eingeben, errechnet der grammen - den Tretwiderstand anpassen. Die Veränderung können Sie an Computer einen Warn-Pulswert, den Sie keinesfalls überschreiten sollten der Balkenhöhe sowie in der Anzeige LEVEL ablesen - je höher die Balken, (Formel: (220 –...
  • Seite 11 Programm 7 (Intervall) Programm 8 (Körper Fett) Programm 9 (Zielp uls) Programm 10 (60% max. Puls.) Programm 11 (75% max. Puls) Programm 12 (85% max. Puls) Programm 13 (Benutzer U1) Programm 14 (Benutzer U1) Programm 15 (Benutzer U1) Programm 16 (Benutzer U1) Programm 17 (Watt-drehzahlunabhängig) hängig von der Trittfrequenz vom Computer nachgeregelt, so dass Sie sich Grundsätzlich sind alle ermittelten und angezeigten Werte nicht für...

  • Seite 12: Garantiebestimmungen

    Garantiebestimmungen 1. Drücken Sie die „Test“-Taste und legen Sie danach beide Hände zur Pulsmessung an die Sensoren an. 2. Der Computer geht in den STOPP-Modus, in der Mitte des Displays wird Die Garantie beginnt mit dem Rechnungs- bzw. Auslieferdatum und beträgt ein großes Herzsymbol angezeigt und die automatische Erholungspulsmes- 24 Monate.
  • Seite 13 Contents 1. Summary of Parts Page 3 - 4 2. Important Recommendations and Safety Information Page 13 3. Parts List Page 14 - 15 4. Assembly Instructions With Exploded Diagrams Page 16 - 17 5. Computer instructions Page 19 - 21 6.
  • Seite 14 Telefon: +49 (0) 20 51 - 6 06 70 1 body fat program Telefax: +49 (0) 20 51 - 6 06 74 4 16 manually adjustable load steps e-mail: info@christopeit-sport.com 1 speed independent program (power control in steps of 10 Watt www.christopeit-sport.com (30-300 Watt))
  • Seite 15 Illustration Designation Dimensions Quantity Attached to ET number ET number illustration No. 9808 98081 Bolt M6x15 39-9911 39-9911 Belt 370J 33+52 36-9808-12-BT 36-9808-12-BT Console wire 36-9808-13-BT 36-9808-13-BT Adjustment Motor 36-9808-14-BT 36-9808-14-BT Motor Screw M5x13 39-9903-SW 39-9903-SW Motor wire 36-9808-15-BT 36-9808-15-BT Saddle adjustment knob 36-9613220-BT 36-9613220-BT...
  • Seite 16 Assembly Instructions Remove all the separate parts from the packaging, lay them on the floor and check that all are there on the basis of the step drawings in these instructions for assembly and use. Please note that a number of parts have been connected directly to the main frame and preassembled.
  • Seite 17 Step 4: Attach the computer (1) at handlebar support (7). 1. Push the plug of the connecting cable (6) projecting from the handlebar support (7) into the associated socket of the computer (1). 2. Place the computer on the plate provided for it on the handlebar support (7) and attach it with the screws (28).
  • Seite 18 Step 7: Attach the power. 1. Please insert the plug of adaptor (77) to the jack of chain guard (78). 2. Please insert the plug of adaptor (77) to the jack of wall power (230V- 50Hz). Step 8: Checks 1. Check the correct installation and function of all screwed and plug connections.
  • Seite 19 Computer Instructions for 9808, 98081 TIME/HEIGHT/WEIGHT Display: Indicates only 1 value of TIME, HEIGHT, or WEIGHT displayed depending on the programs. RPM/SPEED/KMH (MPH) Display: Indicates only 1 value of RPM, SPEED, or KMH (MPH) displayed depending on the programs. DISTANCE/FAT% Display: Indicates only 1 value of DISTANCE or FAT% displayed depending on the programs.
  • Seite 20 C. Programs Selection: value of TIME counting down, each interval is the value of setup There are 17 programs with 1 Recovery including 1 Manual TIME divided by 10. For example, if the time value is setup Program, 6 Preset Programs, 1 Body Fat Program, 4 Heart to 40 minutes, each interval will be 40 minutes divided by 10 Rate Control Programs, 4 User Setting Programs, 1 Speed intervals (40/10=4).
  • Seite 21 • Operation Instructions while the heart rate detected is higher than TARGET H.R. As a result, the user’s heart rate will be adjusted to close the A. Exercising With a Specific Goal: TARGET H.R. in the range of TARGET H.R. –5 and TARGET 1.

  • Seite 22: Training Instructions

    Training instructions You must consider the following factors in determining the amount of trai- ning effort required in order to attain tangible physical and health benefits: 1. Intensity: The level of physical exertion in training must exceed the level of normal exertion without reaching the point of breathlessness and / or exhaustion.
  • Seite 23 Sommaire 1. Aperçu des pièces Page 2. Recommandations importantes et règles de sécurité Page 3. Nomenclature Page 24 - 26 4. Notice de montage avec écorchés Page 26 - 28 5. Manuel d’utilisation du calculateur électronique Page 29 - 32 6.
  • Seite 24 1 programme indépendant de la vitesse de rotation (par défaut, Telefax: +49 (0) 20 51 - 6 06 74 4 puissance en watt 30-300) 1 programme manuel e-mail: info@christopeit-sport.com Mesure des pulsations au guidon www.christopeit-sport.com Analyse des lipides Alimentation au réseau.
  • Seite 25 Schéma Désignation Dimensions Quantité Monté sur Numéro ET Numéro ET n° en mm Unités schéma n° 9808 98081 M6x15 39-9911 39-9911 Câble plat 370J 33+52 36-9808-12-BT 36-9808-12-BT Câble de connexion de tube support 36-9808-13-BT 36-9808-13-BT Servomoteur 36-9808-14-BT 36-9808-14-BT M5x13 39-9903-SW 39-9903-SW Câble de connexion du moteur 36-9808-15-BT...
  • Seite 26 Notice de montage Il est strictement conseillé d’observer nos recommandations et consignes de sécurité avant de commencer le montage ! Avant de commencer avec le montage, respectez absolument nos recommandations et consignes de sécurité ! Retirez tous les éléments du carton et préparez- les de manière ordonnée pour le montage.
  • Seite 27 Etape n° 4: Montage de l’ordinateur (1). 1. Branchez le connecteur du faisceau de câbles (6) du calculateur qui dépasse du tube de support du guidon (7) dans la prise qui se trouve au dos du calculateur (1). 2. Insérez l’ordinateur sur la plaque prévue à cet effet sur le tube d’appui du guidon (7) et vissez le calculateur (1) avec des vis (28).
  • Seite 28 Etape n° 7: Branchement de l’appareil d’alimentation électrique (77). 1. Introduisez la fiche de l’appareil d’alimentation électrique (77) dans la prise adéquate à l’extrémité (78) arrière du revêtement. 2. Enfichez ensuite l’appareil d’alimentation électrique (77) dans une fiche femelle (230V/50Hz). Etape n°...
  • Seite 29 Guide d’utilisation de l’ordinateur 9808, 98081 Les touches ‘’ + ‘’ et ‘’ – ‘’ vous permettent de modifier les valeurs – seules les données en surbrillance peuvent être modifiées. • Affichages START : Mode du commencement. Toutes les valeurs sont affichées. STOP : Affichage du mode Arrêt.
  • Seite 30 Les valeurs établies et affichées ne sont en aucun cas LIMITE SUPERIEURE DES PULSATIONS/BMI/ÂGE Disponible dans les programmes 1 à 8 (mais pas 9 à 12). adaptées à une évaluation médicale. Dès que vous avez introduit votre âge, l’ordinateur calcule une valeur de pul- A.

  • Seite 31: Sélection Du Programme

    A. Sélection du programme: Programme 1 (Manuel) Programme 2 (ascendant - descendant) Programme3 (vallée) Programme 4 (Fitness) Programme 5 (Rampe) Programme 6 (Montagne) Programme 7 (Intervalle) Programme 8 (lipides) Programme 9 (pulsations cibles) Programme 10 (60% max. de puls.) Programme 11 (75% max. de puls.) Programme 12 (85% max.
  • Seite 32 Dépannage: Avant chaque utilisation, l’ordinateur fait une rapide vérification de son bon fonctionnement. Si l’appareil ne fonctionne pas convenablement, trois possibilités d’erreurs différentes existent: E 1 Si ce message apparaît, accompagné d’un signal sonore, c’est que le câblage est mal raccordé. Vérifiez toutes les connexions, en particuliers les fiches.

  • Seite 33: Recommandations Pour L'entraînement

    Recommandations pour l’entraînement Les facteurs ci-après doivent être pris en compte pour la détermination de l’entraînement indispensable afin d’améliorer concrètement son physique et sa santé: 1. Intensité: L’entraînement n’aura d’effets positifs que si les efforts déployés dépassent ceux de la vie quotidienne, mais sans être hors d’haleine et/ou se sentir épui- sé.

  • Seite 34: Belangrijke Aanbevelingen En Veiligheidsinstructies

    Inhoudsopgave 1. Overzicht van de losse delen pagina 2. Belangrijke aanbevelingen en veiligheidsinstructies pagina 34 3. Stuklijst pagina 35 - 36 4. Montagehandleiding met explosietekeningen pagina 37 - 39 5. Handleiding bij de computer pagina 40 - 43 6. Trainingshandleiding pagina 44 Geachte klant Wij willen u van harte gelukwensen met de aanschaf van uw hometrainer en...
  • Seite 35 1 lichaamsvet programma 1 omwentelings onafhankelijk programma (instelbaarheid watt prestatie van 30 Telefax: +49 (0) 20 51 - 6 06 74 4 tot 300 watt in 10 stappen) e-mail: info@christopeit-sport.com Handpolsslag meting www.christopeit-sport.com Adapter Horizontaal en vertikaal verstelbare zadelpositie (snelsluiting)
  • Seite 36 Afbeeldings- Beschrijving Afmetingen Aantal Gemonteerd aan ET-nummer ET-nummer stuks afbeeldingsnr. 9808 98081 Sensorkabel 36-9808-13-BT 36-9808-13-BT Stelmotor 36-9808-14-BT 36-9808-14-BT Schroef M5x13 39-9903-SW 39-9903-SW Motorkabel 36-9808-15-BT 36-9808-15-BT Snelslot 36-9613220-BT 36-9613220-BT Afstandsstuk Ø 14x1.5Tx6L 36-9913111-BT 36-9913111-BT Afstandsstuk Ø 14x1.5Tx11L 36-9613227-BT 36-9613227-BT Zelfborgende moer 39-9930-SW 39-9930-SW Asmoer...
  • Seite 37 Montagehandleiding Voordat u met de montage begint, absoluut onze adviezen en veiligheidsvoorschriften in acht nemen! Vooraleer u met de montage van start gaat, onvoorwaardelijk onze aanbevelingen en veiligheidsinstructies in acht nemen! Verwijder alle individuele onderdelen uit het karton en leg ze overzichtelijk gereed opdat u met de montage kunt beginnen.
  • Seite 38 Stap 4: Montage van de computer (1). 1. Steek de stekker van de computerkabel (6), die aan de bovenzijde uit de stuurbuis (7) steekt, in de bus aan de achterzijde van de computer (1). 2. Schuif de computer (1) op de daarvoor voorziene plaat van de stuursteunbuis (7) schroef de computer (1) m.b.v.
  • Seite 39 Stap 7: Aansluiting van het nettoestel (77). 1. Steek de stekker van het nettoestel (77) in de desbetreffende bus op het achterste uiteinden (78) van de bekleding. 2. Steek daarna het nettoestel (77) in een contactdoos (230V/50Hz). Stap 8: Controle: 1.
  • Seite 40 Computerhandleiding voor 9808, 98081 • Toetsen In totaal 6 toetsen: START/STOP (S), INVOER (E), FUNCTIE (F), OMHOOG (+), OMLAAG (-), en TEST (Test). „S“: start van de training of onderbreking van de training in het gekozen programma. In de modus „STOP“ is het STOP-display verlicht. De compu- ter begint pas te tellen wanneer voordien de toets „S“...
  • Seite 41 KJOULE/WATT/BMR: door middel van de gemiddelde waarden berekent hogere balken=hogere trapweerstand de computer de Joule, die in KJoule aangegeven worden. Om de bindende lagere balken= lagere trapweerstand maateenheid voor energie „Joule“ in de algemeen gebruikelijke vermel- elk balkensegment houdt 2 waarden in ding „Calorieën“...
  • Seite 42 A. Programmakeuze: Programma 1 (handmatig) Programma 2 (omhoog - omlaag) Programma 3 (dal) Programma 4 (fitness) Programma 5 (platform) Programma 6 (berg) Programma 7 (interval) Programma 8 (lichaamsvet) Programma 9 (beoogde polsslag) Programma 10 (60% max. polsslag) Programma 11 (75% max. polsslag) Programma 12 (85% max. polsslag) Programma 13 (gebruiker U 1) Programma 14 (gebruiker U 2) Programma 15 (gebruiker U 3)
  • Seite 43 FOUTMELDINGEN: Bij iedere nieuwe start voert de computer een sneltest op goede functione- erbaarheid door. Indien dan toch eens niet alles in orde is, geeft de computer drie verschillende foutmogelijkheden aan: E 1 Dit symbool en een waarschuwingsgeluid verschijnen wanneer de bedrading verkeerd aangesloten is.
  • Seite 44 Bei Reklamationen, notwendigen Ersatzteilbestellungen oder © by Top-Sports Gilles GmbH Reparaturen wenden Sie sich bitte an unsere Service Abteilung. D-42551 Velbert (Germany) Service: Top-Sports Gilles GmbH Tel.: +49 (0)2051/6067-0 Friedrichstrasse 55 info@christopeit-sport.com Fax: +49 (0)2051/6067-44 D - 42551 Velbert http://www.christopeit-sport.com...
