Power Spot 9 Q5
Der Power Spot 9 Q5 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen
Modus ohne Controller betrieben werden Selbstständiger Modus

Bedienfeld

Kontrollmodus

Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)

DMX-Adresszuweisung

Mit dem Bedienfeld auf der Vorderseite des Fußes können Sie dem Gerät eine DMX-Adresse zuweisen.
Das ist der erste Kanal, über den der Power Spot vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 9 Kanäle hat.
Die DMX-Adressen müssen unbedingt richtig eingestellt werden, wenn Sie mehrere Power Spots
verwenden.
Daher sollte die DMX-Adresse des ersten Power Spots 1(001) sein; die DMX-Adresse der zweiten Power
Spots sollte 1+9=10 (010) sein; die DMX-Adresse der dritten Power Spots sollte 10+9=19 (019) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jeder einzelne Power Spot korrekt
angesteuert werden kann.
Wenn zwei oder mehreren Power Spots ähnliche Adressen zugewiesen werden, reagieren sie
entsprechend ähnlich.

Steuerung:

Nachdem Sie allen Power Spots eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Licht-
Controller steuern.
Hinweis: Beim Einschalten erkennt der Power Spot automatisch, ob er DMX 512-Daten empfängt.
Die „LED" des Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Power Spot 9 Q5
angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 10 Sekunden
Wenn 10 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert.
Drücken Sie die MODE, SETUP, UP oder DOWN-Taste, um das Display zu aktivieren.
Das Display wird nun wieder aktiviert.
Bestellnummer: 42575

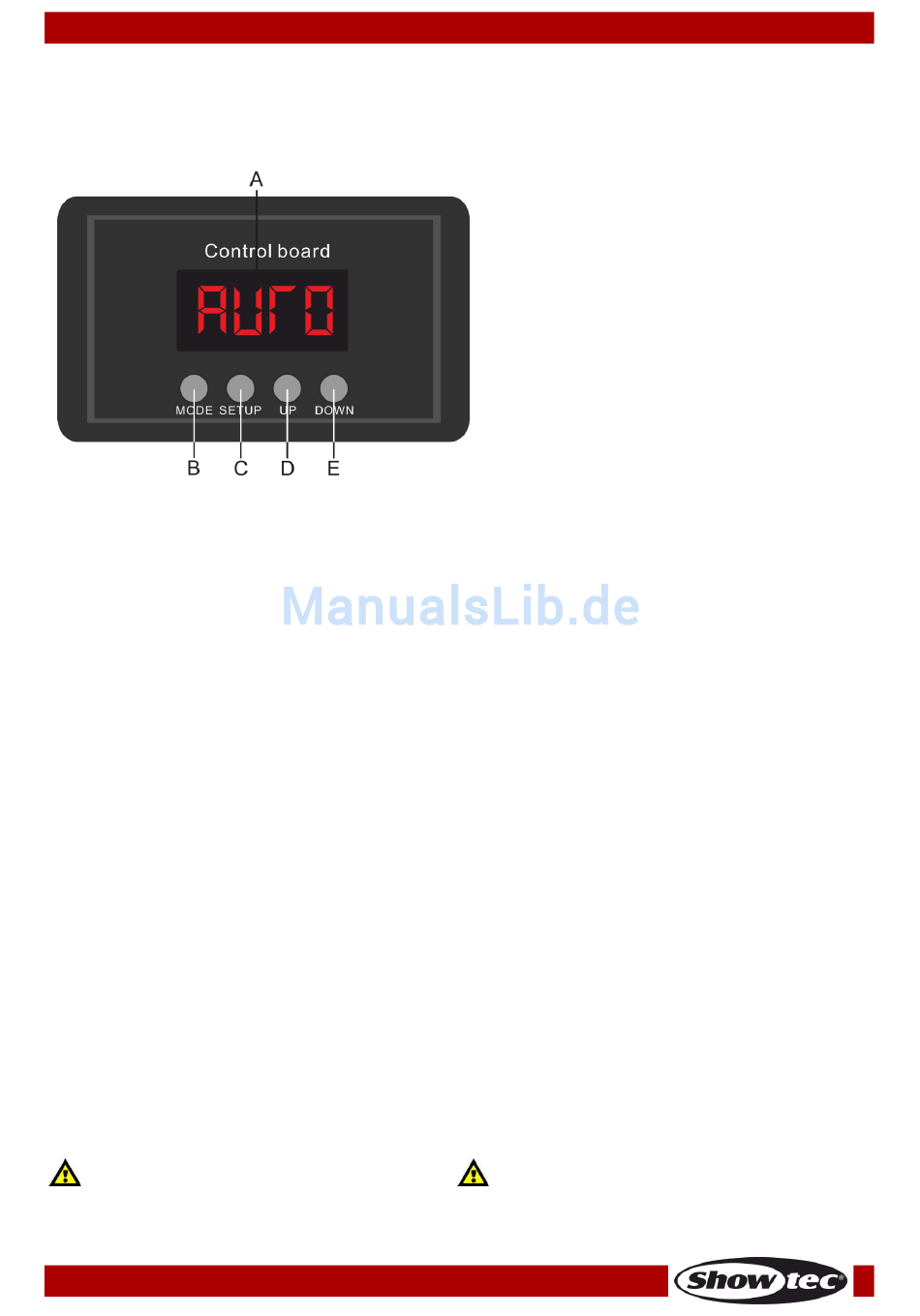

A) LED-Display
B) MODE-Taste
C) SETUP-Taste
D) UP-Taste
E) DOWN-Taste
14
Abb. 05
