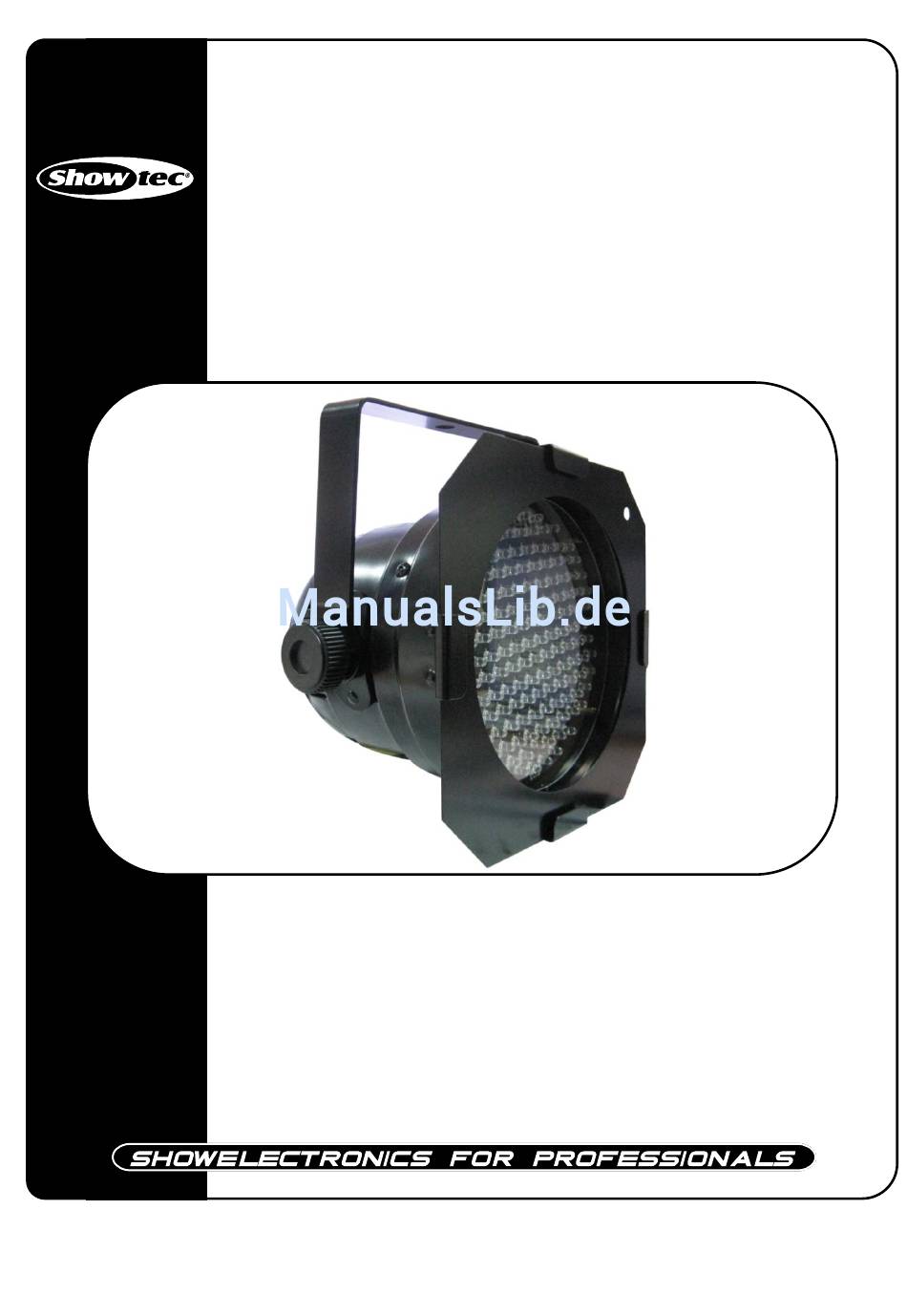

- Seite 1 LED Par 56 Short DMX ORDERCODE 42421 Black ORDERCODE 42422 Polished...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein großartiges, innovatives Produkt von Showtec gekauft. Der Showtec LED Par 56 bringt Unterhaltung an jeden Ort. Ganz egal, ob Sie sich einfache Plug-and-Play- Action oder eine ausgeklügelte DMX-Show wünschen - dieses Produkt liefert Ihnen die Effekte, die Sie brauchen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec LED Par 56™ Produkt-Anleitung Warnung................…...……………..…………………………….…………… Sicherheitsanweisungen……………………………………………………………………………………………… Betriebsbestimmungen………………………………………………………………………………………………… Montage.………………………………………………………………………………………………………………… Vorgehensweise für die Rückgabe………………………………………………………………………………… Reklamationen………………………………………………………....…………………………………… Gerätebeschreibung..............…...………………………………………….……… Features und Geräteübersicht ……………………………...….…….……………………………………………… Aufstellung und Bedienung..............……..……………………………………… Steuermodi……………………………………………….……..………………………………………………………… AUTO Mix Color Modus…………………………………………………………………………………………… Sound-Steuer-Modus……………………………………………………………………………………………… Manueller Modus…………………………………………………………………………………………………… DMX-Modus………………………………………………………………………………………………………… DMX-Kanäle……………………………………………………………………………………………………………… Instandhaltung...................………..…….…….……………………………… Fehlersuche................………………….…………………………….………… Kein Licht……………………………………........…………………..……………………………… Produktspezifikationen..............……………….…….………………………………... -
Seite 4: Warnung
WARNUNG ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! Hinweise zum Auspacken Packen Sie umgehend nach Erhalt des Produktes vorsichtig den Karton aus und prüfen Sie den Packungsinhalt auf Vollständigkeit und Unversehrtheit. Benachrichtigen Sie Ihren Händler sofort und bewahren Sie das Verpackungsmaterial für weitere Kontrollen auf, wenn Transportschäden an den Produkten sichtbar sind oder der Karton selbst schlecht behandelt worden zu sein scheint. - Seite 5 WICHTIG: Der Hersteller übernimmt keine Gewährleistung für Schäden, die durch die Nichtbeachtung dieser Bedienungsanleitung oder irgendeine nicht autorisierte Änderung am Gerät verursacht werden. Lassen Sie die Netzleitung nie mit anderen Kabeln in Kontakt kommen! Seien Sie besonders vorsichtig beim Umgang mit Netzleitungen und -anschlüssen! ...
-
Seite 6: Betriebsbestimmungen
Der Anwender ist verantwortlich für die korrekte Positionierung und Bedienung des LED Par 56. Der Hersteller übernimmt keine Haftung für Schäden, die durch falsche Installation oder Missbrauch des Produkts verursacht werden. Das Gerät entspricht der Schutzklasse I. Deshalb ist es unbedingt notwendig, dass der gelb/grüne Schutzleiter an den Erdleiter angeschlossen wird. -
Seite 7: Vorgehensweise Für Die Rückgabe
Stromanschlüsse Schließen Sie das Gerät mit dem Stecker an das Stromnetz an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. International EU-Kabel UK-Kabel US-Kabel Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB/GRÜN GRÜN... -
Seite 8: Gerätebeschreibung

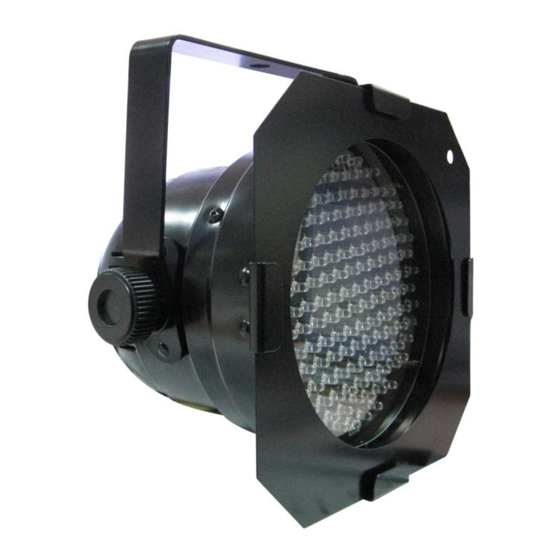

Gerätebeschreibung Features Das LED Par 56 ist ein LED Parcan mit hohem Output und großartigen Effekten. • Sie müssen niemals wieder die Glühlampen austauschen! • 151 LEDs (51 Rot, 49 Grün, 51 Blau) • 6 DMX-Kanäle Geräteübersicht Filtereinschub inbegriffen Abb. 1 Abb. -
Seite 9: Steuermodi
Steuermodi 1. AUTO Mix Color Modus Wenn die DIP-Schalter #9 und #10 eingeschaltet sind, befindet sich der LED Parcan im AUTO Mix Color Modus. - DIP-Schalter #1 - #7 Steuerung der Wechselgeschwindigkeit. 2. Sound-Steuer-Modus Wenn der DIP-Schalter #10 eingeschaltet ist, wird der Parcan automatisch seine Farbe zum Takt der Musik wechseln. -
Seite 10: Dmx-Modus
4. DMX-Modus Wenn alle DIP-Schalter ausgeschaltet sind, befindet sich der LED-Parcan im DMX-Modus. - DIP-Schalter #1 - #9 Steuerung der DMX-Adressen. DMX-Produkte müssen ihre eigene " Adressehaben", um DMX Signale empfangen zu können. Adressen am Controller werden durch Umschalten der entsprechenden DMX-DIP-Schalter eingestellt. Startadresse Sie müssen wissen, dass die Einstellungen der DMX-Adressen der Summe der Werte der DIP-Schalter entspricht. -
Seite 11: Instandhaltung
Instandhaltung Der Benutzer muss sicherstellen, dass sicherheitsrelevante und technische Installationen alle vier Jahre im Rahmen einer Abnahmeprüfung von einem Experten geprüft werden. Der Benutzer muss sicherstellen, dass sicherheitsrelevante und technische Installationen jährlich von einer qualifizierten Person geprüft werden. Folgende Punkte müssen während der Inspektion beachtet werden: 1. -
Seite 12: Produktspezifikationen
Produktspezifikationen Modell: Showtec LED Par 56 Spannung: 240V-50Hz (CE) Sicherung: F2A 250V Leistung: 15W Gewicht: 1,56 kg Mindestabstand: Mindestabstand zu entflammbaren Oberflächen: 0,5m Mindestabstand zu beleuchteten Objekten: 1,3m Design und Produktdaten können Änderungen ohne vorherigen Hinweis unterliegen. Website: www.Showtec.info E-Mail: service@highlite.nl...
