2. Ermitteln Sie die Position des zu installierenden Kassettenarchivs im Rack, und

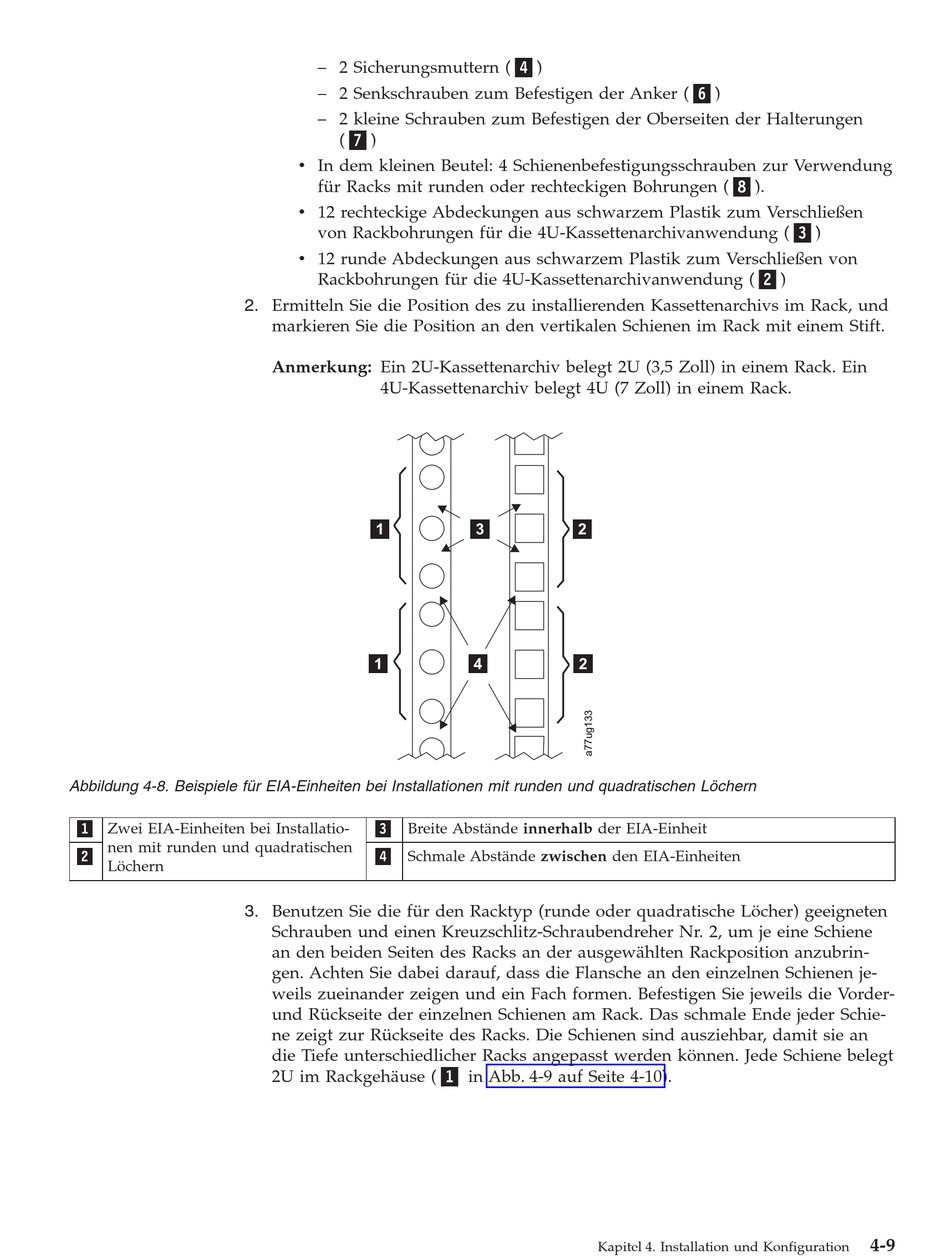

Abbildung 4-8. Beispiele für EIA-Einheiten bei Installationen mit runden und quadratischen Löchern
1
Zwei EIA-Einheiten bei Installatio-
nen mit runden und quadratischen
2
Löchern
3. Benutzen Sie die für den Racktyp (runde oder quadratische Löcher) geeigneten
– 2 Sicherungsmuttern ( 4 )
– 2 Senkschrauben zum Befestigen der Anker ( 6 )
– 2 kleine Schrauben zum Befestigen der Oberseiten der Halterungen
( 7 )
v In dem kleinen Beutel: 4 Schienenbefestigungsschrauben zur Verwendung
für Racks mit runden oder rechteckigen Bohrungen ( 8 ).
v 12 rechteckige Abdeckungen aus schwarzem Plastik zum Verschließen
von Rackbohrungen für die 4U-Kassettenarchivanwendung ( 3 )
v 12 runde Abdeckungen aus schwarzem Plastik zum Verschließen von
Rackbohrungen für die 4U-Kassettenarchivanwendung ( 2 )
markieren Sie die Position an den vertikalen Schienen im Rack mit einem Stift.
Anmerkung: Ein 2U-Kassettenarchiv belegt 2U (3,5 Zoll) in einem Rack. Ein
4U-Kassettenarchiv belegt 4U (7 Zoll) in einem Rack.
1
1
3
Breite Abstände innerhalb der EIA-Einheit
4
Schmale Abstände zwischen den EIA-Einheiten
Schrauben und einen Kreuzschlitz-Schraubendreher Nr. 2, um je eine Schiene
an den beiden Seiten des Racks an der ausgewählten Rackposition anzubrin-
gen. Achten Sie dabei darauf, dass die Flansche an den einzelnen Schienen je-
weils zueinander zeigen und ein Fach formen. Befestigen Sie jeweils die Vorder-
und Rückseite der einzelnen Schienen am Rack. Das schmale Ende jeder Schie-
ne zeigt zur Rückseite des Racks. Die Schienen sind ausziehbar, damit sie an
die Tiefe unterschiedlicher Racks angepasst werden können. Jede Schiene belegt
2U im Rackgehäuse ( 1 in Abb. 4-9 auf Seite 4-10).
3 2
4 2
Kapitel 4. Installation und Konfiguration
4-9
