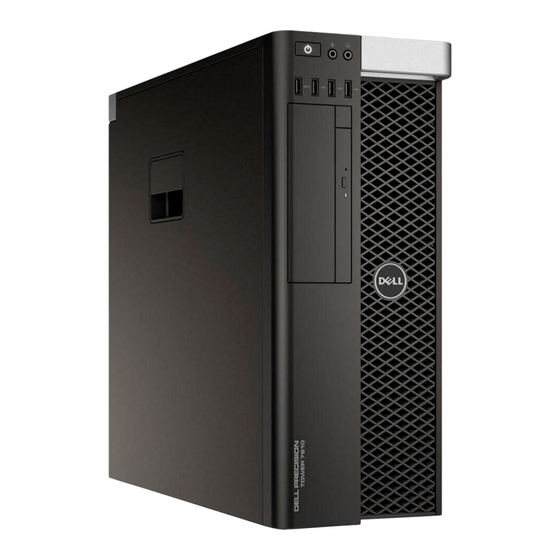

- Seite 1 Dell Precision Tower 7810 Benutzerhandbuch Vorschriftenmodell: D01T Vorschriftentyp: D01T005...
- Seite 2 Tod von Personen zur Folge haben können. © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer........................... 5 Sicherheitshinweise................................5 Vor der Arbeit an Komponenten im Innern des Computers..................5 Ausschalten des Computers............................. 6 Nach der Arbeit an Komponenten im Inneren des Computers..................6 2 Entfernen und Einbauen von Komponenten....................8 Empfohlene Werkzeuge..............................8 Systemübersicht.................................8 Entfernen des Netzteils.............................. - Seite 4 6 Problembehandlung für Ihren Computer.......................51 Diagnose-LEDs..................................51 Fehlermeldungen................................53 Fehler, die den Computer vollständig anhalten...................... 53 Fehler, die nicht zu einem Anhalten des Computers führen................. 54 Fehler, die zu einem Softhalt des Computers führen.................... 54 7 Technische Daten............................55 8 Kontaktaufnahme mit Dell..........................60 Inhaltsverzeichnis...
-
Seite 5: Arbeiten Am Computer
Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 6: Ausschalten Des Computers
Halten Sie den Betriebsschalter gedrückt, während Sie den Computer vom Netz trennen, um die Systemplatine zu erden. ANMERKUNG: Um elektrostatische Entladungen zu vermeiden, erden Sie sich mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten metallenen Oberfläche (beispielsweise eines Anschlusses auf der Rückseite des Computers). - Seite 7 VORSICHT: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkgerät und danach mit dem Computer. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie gegebenenfalls, ob der Computer einwandfrei läuft, indem Sie ePSA Diagnostics (ePSA-Diagnose) ausführen. Arbeiten am Computer...
-
Seite 8: Entfernen Und Einbauen Von Komponenten
Kreuzschraubenzieher der Größe 1 • Kleiner spitzer Plastikstift Zum Abrufen von Anleitungsvideos, Dokumentationen und Lösungen zur Fehlerbehebung scannen Sie diesen QR-Code oder klicken Sie hier: http://www.Dell.com/QRL/Workstation/T7810 Systemübersicht Abbildung 1. Vorder- und Rückansicht des T7810-Computers Mikrofonanschluss Betriebsschalter/Betriebsanzeige Entfernen und Einbauen von Komponenten... - Seite 9 Festplattenlaufwerk-Aktivitätsanzeige USB 3.0-Anschluss USB 2.0-Anschlüsse Optisches Laufwerk (optional) Auswurftaste für das optische Laufwerk (optional) Optisches Laufwerk (optional) Auswurftaste für das optische Laufwerk (optional) Kopfhöreranschluss Mikrofonanschluss (Line-In) Serieller Anschluss USB 2.0-Anschlüsse PS/2-Tastaturanschluss USB 3.0-Anschlüsse Leitungsausgangsanschluss (Line-Out) Sicherheitskabeleinschub Ring für das Vorhängeschloss Netzwerkanschluss PS/2-Mausanschluss USB 3.0-Anschluss...
- Seite 10 Abbildung 2. Innenansicht des T7810-Computers Prozessorkühlkörper mit integriertem Lüfter Frontverkleidung Optisches Laufwerk Festplattenlaufwerke Netzteilkabelverkleidung Grafikkarte Eingriffschalter Entfernen und Einbauen von Komponenten...
-
Seite 11: Entfernen Des Netzteils
Abbildung 3. Innenansicht des T7810-Computers Lautsprecher Systemplatine Netzteil Speicherschutzgehäuse PCIe-Kartenhalter Entfernen des Netzteils Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Wenn das Netzteil verriegelt ist, entfernen Sie die Schraube, um das Netzteil zu lösen. Weitere Informationen finden Sie unter Netzteilverriegelungsfunktion. -
Seite 12: Installieren Des Netzteils
Installieren des Netzteils Erfassen Sie den Netzteil-Griff und schieben Sie das Netzteil in den Computer. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Computerabdeckung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. -
Seite 13: Entfernen Der Frontverkleidung
Entfernen der Frontverkleidung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie die Computerabdeckung. Hebeln Sie die Halteklammern der Frontblende vom Gehäuse weg, das sich an der Kante der Frontverkleidung befindet. Schwenken und ziehen Sie die Verkleidungsleiste vom Computer weg, um die Haken auf der gegenüberliegenden Seite der Verkleidung vom Gehäuse zu lösen. - Seite 14 Lösen Sie die Kabel von den Riegeln. Drücken Sie auf die Schnalle, um den Riegel zu lösen, mit dem die Kabel an der Seite des Trägers des optischen Laufwerks gehalten werden. Heben Sie die Kabel an. Entfernen und Einbauen von Komponenten...
- Seite 15 Heben Sie den Entriegelungsriegel oben auf dem Gehäuse des optischen Laufwerks an. Halten Sie den Entriegelungsriegel und schieben Sie das Gehäuse des optischen Laufwerks aus dem Fach des optischen Laufwerks. Entfernen Sie die Schrauben, mit denen das optische Laufwerk am Gehäuses des optischen Laufwerks befestigt ist. Entfernen Sie die Schrauben, mit denen das optische Laufwerk am Gehäuses des optischen Laufwerks befestigt ist.
-
Seite 16: Installieren Des Optischen Slimline-Laufwerks
Entfernen Sie das optische Laufwerk aus dem Gehäuses des optischen Laufwerks. Installieren des optischen SlimLine-Laufwerks Heben Sie den Entriegelungsriegel an und schieben Sie den Träger des optischen Laufwerks in die Aufnahme. Drücken Sie auf die Schnalle, um den Riegel zu entriegeln und ziehen Sie die Kabel in die Halterung ein. Schließen Sie das Stromversorgungskabel auf der Rückseite des optischen Laufwerks an. - Seite 17 Drücken Sie auf die Riegel auf beiden Seiten der Laufwerkhalterung. Schieben Sie die Festplatte aus dem entsprechenden Fach heraus. Wenn ein 2,5-Zoll-Laufwerk installiert ist, biegen Sie die Festplattenlaufwerkhalterung auf beiden Seiten, um das Festplattenlaufwerk zu lösen. Heben Sie es anschließend an, um es aus der Festplattenlaufwerkhalterung zu entfernen [1, 2]. Entfernen und Einbauen von Komponenten...
-
Seite 18: Einsetzen Des Festplattenlaufwerks
Wenn ein 3,5-Zoll-Laufwerk installiert ist, biegen Sie die Festplattenlaufwerkhalterung auf beiden Seiten, um das Festplattenlaufwerk zu lösen. Heben Sie das Festplattenlaufwerk nach oben, um es aus der Festplattenlaufwerkhalterung zu entfernen. Einsetzen des Festplattenlaufwerks Wenn ein 3,5-Zoll-Laufwerk auf dem Computer installiert ist, setzen Sie das Laufwerk ein und drücken Sie auf die Riegel der Festplattenlaufwerkhalterung. -
Seite 19: Entfernen Des Festplatten-Temperatursensors
Entfernen des Festplatten-Temperatursensors ANMERKUNG: Der Festplatten-Temperatursensor ist eine optionale Komponente und möglicherweise nicht im Lieferumfang Ihres Computers enthalten. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie die Computerabdeckung. Identifizieren Sie den an die Systemplatine angeschlossenen Festplatten-Temperatursensor. Trennen Sie das Kabel des Festplatten-Temperatursensors von der Systemplatine. -
Seite 20: Einbauen Des Festplatten-Temperatursensors
Einbauen des Festplatten-Temperatursensors ANMERKUNG: Der Festplatten-Temperatursensor ist eine optionale Komponente und möglicherweise nicht im Lieferumfang Ihres Computers enthalten. Verbinden Sie den Festplatten-Temperatursensor mit den SAS-Festplattenkomponenten, deren Temperatur Sie überwachen möchten, und sichern Sie ihn mit dem Riegel. Verbinden Sie das Kabel des Festplatten-Temperatursensors mit der Systemplatine. Bringen Sie die Computerabdeckung Folgen Sie den Anweisungen unter... - Seite 21 Entfernen Sie die Schrauben, mit denen die E/A-Leiste an der Abdeckung der E/A-Leiste befestigt ist. Entfernen Sie die E/A-Leiste von der Abdeckung der E/A-Leiste. Entfernen und Einbauen von Komponenten...
-
Seite 22: Einbauen Der Eingabe/Ausgabe-Leiste
Einbauen der Eingabe/Ausgabe-Leiste Setzen Sie die E/A-Leiste wieder in die Abdeckung der E/A-Leiste ein. Ziehen Sie die Schrauben fest, mit denen die E/A-Leiste an der Abdeckung der E/A-Leiste befestigt wird. Verbinden Sie die Kabel mit der E/A-Leiste. Setzen Sie das USB 3.0-Modul in seinen Steckplatz ein. Ziehen Sie die Schrauben fest, mit denen das USB 3.0-Modul an der Abdeckung der E/A-Leiste befestigt wird. -
Seite 23: Einbauen Der Speicherverkleidung
Einbauen der Speicherverkleidung Bauen Sie das Speicherverkleidungsmodul ein und drücken Sie es nach unten, bis es mit einem Klicken einrastet. Bauen Sie folgende Komponenten ein: Optisches Laufwerk Computerabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 24: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den Sockel auf der Systemplatine ein. Drücken Sie die Knopfzellenbatterie nach unten, bis der Entriegelungsriegel zurück in seine Position springt und die Batterie fixiert. Bauen Sie folgende Komponenten ein: PCIe-Karten (Steckplatz 2 – optional) Computerabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des... -
Seite 25: Entfernen Des Kühlkörperlüfters
Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Kühlkörperlüfters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: Computerabdeckung Optisches Laufwerk (erforderlich nur für das Entfernen des Kühlkörpers für CPU1) Kühlkörperbaugruppe Schieben Sie die Gummiösen heraus, mit denen der Kühlkörperlüfter an der Kühlkörperbaugruppe befestigt ist. -
Seite 26: Prozessor Entfernen
Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Prozessor entfernen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: Computerabdeckung Optisches Laufwerk (nur erforderlich für das Entfernen von CPU1). Kühlkörperbaugruppe So entfernen Sie den Prozessor: ANMERKUNG:... -
Seite 27: Entfernen Der Pci-Karte
ANMERKUNG: Die Prozessorabdeckung ist mit zwei Hebeln befestigt. Auf diesen sind Symbole zu sehen, die anzeigen, welcher Hebel zuerst geöffnet und welcher Hebel zuerst geschlossen werden muss. Schieben Sie den ersten Hebel seitlich in die Verriegelung, um den Prozessor zu befestigen. Wiederholen Sie Schritt 3, um den zweiten Hebel in die Verriegelung zu schieben. -
Seite 28: Einbauen Der Pci-Karte
Einbauen der PCI-Karte Drücken Sie die Erweiterungskarte in den Kartensteckplatz und verriegeln Sie den Hebel. Bringen Sie den Kunststoffriegel an, mit dem die PCI-Karte im Kartensteckplatz befestigt ist. Bringen Sie die Computerabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. - Seite 29 Lösen Sie das Kabel der Systemplatine aus der Klammer. Entfernen Sie die Schrauben, mit denen der Laufwerkschacht befestigt ist. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: Entfernen Sie die Schrauben, mit denen die Systemlüfterbaugruppe am Gehäuse befestigt ist [1]. b Heben Sie die Systemlüfterbaugruppe an und entfernen Sie sie aus dem Gehäuse [2].
-
Seite 30: Installieren Der Systemlüfterbaugruppe
Hebeln Sie die Gummiösen von den Systemlüftern weg, um die Systemlüfter aus der Systemlüfterbaugruppe zu entfernen. VORSICHT: Falls Sie dabei zuviel Kraft aufwenden, können die Gummiösen beschädigt werden. Entfernen Sie die Systemlüfter aus der Systemlüfterbaugruppe. Installieren der Systemlüfterbaugruppe Setzen Sie den Systemlüfter in die Systemlüfterbaugruppe und bringen Sie die Gummiösen an. Setzen Sie die Systemlüfterbaugruppe in das Gehäuse ein und bringen Sie die Schrauben an, mit denen die Systemlüfterbaugruppe am Gehäuse befestigt wird. -
Seite 31: Entfernen Der Netzteilkarte
Entfernen der Netzteilkarte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: Computerabdeckung Netzteil Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: Schieben Sie die PSU-Kabelverkleidung aus ihrem Steckplatz nach vorn [1]. b Entfernen Sie die PSU-Kabelverkleidung aus dem Computer [2]. -
Seite 32: Entfernen Des Lautsprechers
Setzen Sie die Netzteilkabelverkleidung wieder in ihren Steckplatz ein. Bauen Sie folgende Komponenten ein: Netzteil Computerabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Lautsprechers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. - Seite 33 PCI-Steckplatz (Steckplatz 6) PCIe x16-Steckplatz (PCIe 2.0 verkabelt als x4) (Steckplatz 5) PCIe 3.0 x16-Steckplatz (Steckplatz 4) PCIe 2.0 x1-Steckplatz (Steckplatz 3) PCIe 3.0 x16-Steckplatz (Steckplatz 2) PCIe x16-Steckplatz (PCIe 3.0 verkabelt als x8) (Steckplatz 1) Anschluss für Eingriffschalter DIMM-Steckplätze (nur verfügbar, wenn optionaler zweiter Prozessor eingebaut ist) CPU2-Lüfteranschluss Prozessorsockel 2...
-
Seite 34: Entfernen Der Systemplatine
Entfernen der Systemplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: Computerabdeckung Optisches Laufwerk Speicherschutzgehäuse Kühlkörperbaugruppe PCIe-Karte Halterung der PCIe-Karte Speichermodul(e) Prozessor Trennen Sie alle Kabel von den Systemplatinenanschlüssen. Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist. Schieben und heben Sie die Systemplatine nach oben [1, 2]. -
Seite 35: Einbauen Der Systemplatine
Entfernen Sie die Systemplatine aus dem Computer. Einbauen der Systemplatine Richten Sie die Systemplatine an den Schnittstellenanschlüssen auf der Gehäuserückseite aus und setzen Sie die Systemplatine in das Gehäuse ein. Ziehen Sie die Schrauben fest, mit denen die Systemplatine am Gehäuse befestigt wird. Verbinden Sie alle Kabel mit den Systemplatinenanschlüssen. -
Seite 36: Zusätzliche Informationen
Zusätzliche Informationen In diesem Abschnitt finden Sie Information zu zusätzlichen Merkmalen Ihres Computers. Speichermodul-Richtlinien Um eine optimale Leistung des Computers zu gewährleisten, beachten Sie bei der Konfiguration des Systemspeichers die folgenden allgemeinen Richtlinien: • Speichermodule verschiedener Größen können gemischt eingesetzt werden (zum Beispiel 2 GB und 4 GB). Alle belegten Kanäle müssen jedoch identisch konfiguriert sein. - Seite 37 Zusätzliche Informationen...
-
Seite 38: System-Setup
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: •... -
Seite 39: System-Setup-Optionen
ANMERKUNG: Bei den meisten Optionen im System-Setup werden Änderungen zunächst nur gespeichert und erst beim nächsten Start des Systems wirksam. Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. - Seite 40 Option Beschreibung Date/Time Ermöglicht das Einstellen von Datum und Uhrzeit. Die Änderungen an Systemdatum und -zeit werden sofort wirksam. Tabelle 3. System Configuration (Systemkonfiguration) Option Beschreibung Integrated NIC Ermöglicht die Konfiguration des integrierten Netzwerk-Controllers. Die Optionen sind: • Enable UEFI Network Stack •...
- Seite 41 Option Beschreibung ANMERKUNG: Die SATA-Konfiguration unterstützt den RAID-Modus. Tower 7910 unterstützt keinen SATA- Betrieb. Drives Tower 5810 and Tower 7810 Ermöglicht die Konfiguration der integrierten SATA-Laufwerke. Die Optionen sind: • HDD-0 • HDD–1 • HDD-2 • HDD-3 • ODD-0 • ODD-1 Standardeinstellung: All drives are enabled (Alle Laufwerke sind aktiviert).
- Seite 42 Option Beschreibung Audio Ermöglicht das Aktivieren oder Deaktivieren der Audiofunktion. • Enable Audio (Audio aktivieren) – (Standardeinstellung) Memory Map IO above 4GB Ermöglicht das Aktivieren oder Deaktivieren von Memory-mapped IO über 4 GB. • Memory Map IO above 4GB (Memory-mapped IO über 4 GB) –...
- Seite 43 Option Beschreibung Standardeinstellung: Allow Non-Admin Password Changes (Änderungen an anderen Kennwörtern als dem Admin-Kennwort zulassen) ist ausgewählt. TPM Security Ermöglicht das Aktivieren des TPM (Trusted Platform Module, vertrauenswürdiges Plattformmodul) während des POST. Standardeinstellung: Die Option ist deaktiviert. Computrace (R) Ermöglicht das Aktivieren oder Deaktivieren der optionalen Computrace-Software. Die Optionen sind: •...
- Seite 44 Cache Prefetch Prefetch von benachbarten Cache-Zeilen aktivieren) Dell Reliable Ermöglicht Ihnen das Identifizieren und Isolieren der Speicherfehler im System-RAM. Memory Technology Standardeinstellung: Enable Dell Reliable Memory Technology (RMT) (Dell Reliable Memory-Technologie (RMT) (RMT) aktivieren) Tabelle 8. Power Management (Energieverwaltung) Option...
- Seite 45 Option Beschreibung • Enabled in S4 and S5 (Nur in S5 und S4 aktiviert) Fan Speed Control Mit diesem Feld wird die Geschwindigkeit des Systemlüfters gesteuert. Die Optionen sind: • Auto (Standardeinstellung) • Medium low (Mittelniedrig) • Medium high (Mittelhoch) •...
-
Seite 46: Aktualisieren Des Bios Unter Windows
Option Beschreibung • Enable Intel Virtualization Technology (Intel Virtualization-Technologie aktivieren) – Diese Option ist standardmäßig aktiviert. VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von Intel VT für direkte E/A bereitgestellten zusätzlichen Hardware-Funktionen durch den VMM (Virtual Machine Monitor). •... -
Seite 47: System- Und Setup-Kennwort
Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. Den Computer neu starten. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 48: Löschen Oder Ändern Eines Vorhandenen System- Und Setup-Kennworts
Der Bildschirm Security (Sicherheit) wird angezeigt. Wählen Sie Systemkennwort und erstellen Sie ein Kennwort im Feld Geben Sie das neue Kennwort ein. Verwenden Sie zum Zuweisen des Systemkennworts die folgenden Richtlinien: • Kennwörter dürfen aus maximal 32 Zeichen bestehen. • Das Kennwort darf die Zahlen 0 bis 9 enthalten. - Seite 49 Bringen Sie die Abdeckung an. ANMERKUNG: Wenn Sie ein neues System- bzw. Setup-Kennwort festlegen, während der PSWD-Jumper installiert ist, deaktiviert das System beim nächsten Start die neuen Kennwörter. Schließen Sie den Computer an eine Steckdose an und schalten Sie den Computer ein. Schalten Sie den Computer aus und trennen Sie das Stromkabel von der elektrischen Steckdose.
-
Seite 50: Diagnostics (Diagnose)
Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. -
Seite 51: Problembehandlung Für Ihren Computer
Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Diagnose-LEDs ANMERKUNG: Die Diagnose-LEDs dienen ausschließlich dazu, den Fortschritt der POST-Routine (Power-On Self Test) anzuzeigen. Diese LEDs weisen nicht auf das Problem hin, das zum Abbruch der POST-Routine geführt hat. Die Diagnose-LEDs befinden sich neben dem Betriebsschalter an der Gehäusevorderseite. - Seite 52 Überprüfen Sie die Netzteilverkabelung zur Hauptplatine, um sicherzustellen, dass alle Kabel korrekt angeschlossen sind. Wenn zwei oder mehr Speichermodule Möglicherweise ist ein Fehler an der installiert sind, entfernen Sie die Module und Hauptplatine, dem Speicher oder der CPU installieren Sie ein Modul erneut. Starten Sie aufgetreten.
-
Seite 53: Fehlermeldungen
Vergewissern Sie sich, dass die verwendeten Speichermodule von Ihrem Computer unterstützt werden. Ein möglicher Ressourcen- und/oder Löschen Sie den CMOS. (Setzen Sie die Hardwarefehler ist bei der Systemplatine Knopfzellenbatterie wieder ein. Siehe aufgetreten. „Entfernen und Einsetzen der Knopfzellenbatterie“.) Stellen Sie sicher, dass das Display oder der Es ist ein anderer Fehler aufgetreten. -
Seite 54: Fehler, Die Nicht Zu Einem Anhalten Des Computers Führen
Warning: Non-optimal memory population detected. For increased memory bandwidth populate DIMM connectors with white latches before those with black latches. Your current power supply does not support the recent configuration changes made to your system. Please contact Dell Technical support team to learn about upgrading to a higher wattage power supply. -
Seite 55: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Weitere Informationen über die Konfiguration Ihres Computers finden Sie im Abschnitt Help and Support (Hilfe und Support) des Windows-Betriebssystems. Wählen Sie die Option zur Anzeige von Informationen über Ihren Computer aus. - Seite 56 Tabelle 24. Audio Funktion Technische Daten Integriert Realtek Audio Codec ALC3220 Tabelle 25. Netzwerk Funktion Technische Daten Tower 7810 Intel i217 Tabelle 26. Erweiterungsschnittstellen Funktion Technische Daten PCI: SLOT1 PCI Express 3.0x8, 8 GB/s SLOT2 PCI Express 3.0x16, 16 GB/s SLOT3 PCI Express 2.0x1, 0,5 GB/s SLOT4...
- Seite 57 Funktion Technische Daten • Unterstützt ein Medienkartenlesegerät • Unterstützt bis zu zwei 2,5-Zoll-SAS-/SATA-/Festplatten-/Solid-State- Laufwerke (mit optionalen Adaptern) Intern zugänglich 3,5-Zoll-Laufwerksschächte • Unterstützt 3,25-Zoll-SATA-Laufwerke • Unterstützt 2,5-Zoll-SAS-/SATA-/Festplatten-/Solid-State-Laufwerke Tabelle 28. Externe Anschlüsse Funktion Technische Daten Audio Frontblende Mikrofoneingang, Kopfhörerausgang Rückseite Line-Out, Mikrofoneingang/Line-In Netzwerk Tower 7810 ein RJ-45...
- Seite 58 Funktion Technische Daten Hinten E/A: PCI-Express PCI Express x4 Tower 7810 zwei 164-polige Anschlüsse PCI Express x16 Tower 7810 zwei 164-polige Anschlüsse PCI 2.3 ein 124-poliger Anschluss Vorne E/A: Front USB ein 14-poliger Anschluss USB intern eine A-Buchse, ein 2x5-Dual-Port-Anschluss Bedienelemente an der Frontblende ein 2x14-poliger Anschluss Audio-HDA-Header an Systemsteuerung...
- Seite 59 Tabelle 31. Stromversorgung Funktion Technische Daten Knopfzellenbatterie 3-V-Lithium-Knopfzelle (CR2032) Spannung 100-240 V Wechselspannung Wattleistung Tower 7810 825/685 W (Eingangsspannung 100-240 VAC) Maximale Wärmeabgabe 825 W 3312,6 BTU/Std 685 W 2750,5 BTU/Std ANMERKUNG: Die Wärmeabgabe wird anhand der Wattleistung des Netzteils bestimmt. Tabelle 32.
-
Seite 60: Kontaktaufnahme Mit Dell
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
