Verwandte Anleitungen für Dell TL24iSCSIxSAS 1 GB iSCSI to SAS
Inhaltszusammenfassung für Dell TL24iSCSIxSAS 1 GB iSCSI to SAS
- Seite 1 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS Model TL24iSCSIxSAS 1 GB iSCSI to SAS www.dell.com| support.dell.com...
- Seite 2 Die in diesem Dokument enthaltenen Informationen können sich ohne vorherige Ankündigung ändern. © 2008 Dell Inc. Alle Rechte vorbehalten. Die Vervielfältigung oder Wiedergabe in jeglicher Weise ist ohne schriftliche Genehmigung von Dell Inc. strengstens untersagt. In diesem Text verwendete Marken: Dell und das DELL-Logo sind Marken von Dell Inc.
-
Seite 3: Vorbemerkungen
Dell bietet verschiedene Support- und Serviceoptionen online oder per Telefon. Diese Optionen variieren je nach Land und Produkt. Einige der Services stehen unter Umständen nicht in Ihrer Region zur Verfügung. So kontaktieren Sie Dell bei Fragen zum Vertrieb, zum technischen Support oder zum Kundenservice: 1. -
Seite 4: Inhaltsverzeichnis
Firmware-Updates ........................... 36 Fehlerbehebung............................ 38 10.1 Netzwerkprobleme ........................... 38 10.2 Gerätespezifische Probleme......................38 10.3 Unzureichende Leistung ........................39 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 3... - Seite 5 Schritt 5 – Herstellen mehrerer Verbindungen (optional) ..............56 13.7 Schritt 6 – Abmelden einer iSCSI-Sitzung ..................61 Glossar ..............................62 Index ..............................64 Seite 4 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C...
-
Seite 6: Abbildungen
Abbildung 40: Erweiterte Einstellungen für die Verbindung ................52 Abbildung 41: Netzwerkkonfigurationsseite der iSCSI-Bridge ................ 53 Abbildung 42: Verbindung zum iSCSI-Ziel ...................... 54 Abbildung 43: Eigenschaften der iSCSI-Sitzung ..................... 55 Abbildung 44: iSCSI-Zielgerät ......................... 56 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 5... - Seite 7 Abbildung 47: Erweiterte Verbindungssitzung ....................58 Abbildung 48: Netzwerkkonfigurationsseite der iSCSI-Bridge ................ 59 Abbildung 49: Anzeigen mehrerer Verbindungen ................... 60 Abbildung 50: iSCSI-Sitzung mit mehreren Verbindungen ................61 Seite 6 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C...
-
Seite 8: Sicherheits- Und Umwelthinweise
Die iSCSI-Bridge enthält keine Bauteile, die vom Benutzer gewartet werden können. Reparaturen oder Wartungsarbeiten dürfen ausschließlich von autorisierten Servicemitarbeitern durchgeführt werden. Bei nicht autorisierten Reparaturen oder Modifikationen erlischt Ihr Gewährleistungsanspruch. Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 7... -
Seite 9: Vorwort
Vorwort 5. Vorwort Vielen Dank, dass Sie sich für die DELL Model TL24iSCSIxSAS 1GB iSCSI to SAS-Bridge entschieden haben. Mit Hilfe der Bridge können LTO-SAS-Laufwerke, die in einer Dell PowerVaultTL24iSCSIxSAS installiert sind, mit dem Netzwerk verbunden werden. Die Bridge wurde so konzipiert, dass bei den meisten Installationen ein minimaler Einrichtungsaufwand vor der Verwendung entsteht. -

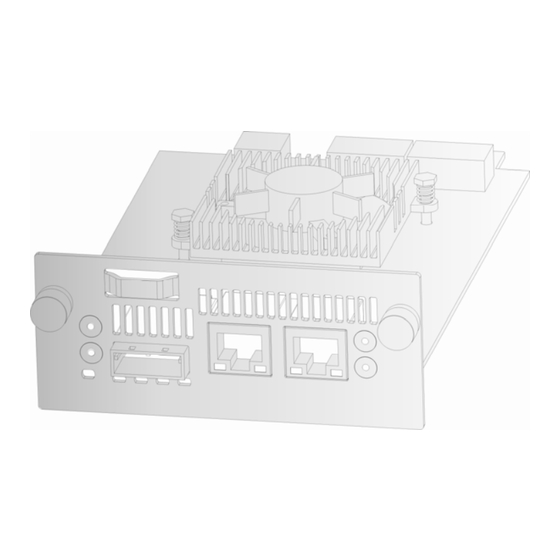

Seite 10: Abbildung 2: Produktansicht
LED iSCSI-Bridge ist bereit (grün). Blinkt, wenn die Bridge bereit ist. 2 - 5 LED SAS-Ports 1, 2, 3 und 4 (grün). Blinkt bei Port-Aktivität. Ethernet-Port Lüftungsschlitze Transportsicherung (Aufbewahrungsort) SAS-Port Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 9... -
Seite 11: Installieren Der Iscsi-Bridge
Wichtiger installieren, muss das Gerät ausgeschaltet werden. Hinweis: Zur Installation der iSCSI-Bridge in der „Dell PowerVault TL2000“- Library sind zehn Schritte erforderlich: • Entfernen Sie den blauen Aufkleber, mit dem die Sicherung an der Blindplatte befestigt ist (auf der Rückseite der Library), und entfernen Sie dann die Transportsicherung (siehe Abbildung 3). -
Seite 12: Abbildung 4: Anbringen Des Aufklebers
Um Beschädigungen der Bridge zu vermeiden, muss für den Transport die Originalverpackung verwendet werden. • Befestigen Sie die Bridge mit zwei Rändelschrauben (siehe Abbildung 6, Schritte 1, 2). Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 11... -
Seite 13: Abbildung 6: Installieren Der Bridge Und Aufbewahren Der Transportsicherung
Schließen Sie das Netzkabel der Library an. • Konfigurieren Sie den Hostnamen und die IP-Adresse der Bridge. Zur Installation der iSCSI-Bridge in der „Dell PowerVault TL4000“-Library sind sieben Schritte erforderlich: • Entfernen Sie die Blindplatte (siehe Abbildung 7) von der Rückseite der Library (dazu benötigen Sie einen Kreuzschlitz-Schraubendreher Nr. -
Seite 14: Abbildung 8: Installieren Der Bridge In Der Powervault Tl4000
Abbildung 8: Installieren der Bridge in der PowerVault TL4000 Installieren der zweiten Bridge in der PowerVault TL4000 mit z.B. vier HH SAS-Laufwerken. Abbildung 9: Entfernen der zweiten Blindplatte von der PowerVault TL4000 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 13... -
Seite 15: Abbildung 9: Installieren Der Zweiten Bridge In Der Powervault Tl4000 Für Hh Sas-Laufwerke
Um die iSCSI-Bridge mit dem Ethernet-Netzwerk zu verbinden, schließen Sie die zwei Cat 5E-Kabel wie nachfolgend gezeigt an die Anschlüsse am Gerät an. Wenn sich die Stecker in der richtigen Position befinden, ist ein Klicken hörbar. Seite 14 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 16: Sas-Bus-Verbindungen
Schließen Sie das SAS-Kabel an die Rückseite der iSCSI-Bridge as, wie unten gezeigt. Achten Sie darauf, dass die Stecker richtig ausgerichtet sind. Abbildung 11: Anschließen der SAS- und Netzkabel an der PowerVault TL2000 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 15... -
Seite 17: Abbildung 12: Anschließen Der Sas- Und Netzkabel An Der Powervault Tl4000
Installieren der iSCSI-Bridge Abbildung 12: Anschließen der SAS- und Netzkabel an der PowerVault TL4000 Seite 16 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 18: Konfigurieren Der Iscsi-Bridge
7.1 Ersteinrichtung Schließen Sie die iSCSI-Bridge gemäss den Anweisungen in den vorherigen Abschnitten an die Dell PowerVault-Laufwerke und an das Netzwerk an, und schalten Sie das Gerät ein. Stellen Sie über Ihren Webbrowser eine Verbindung zur iSCSI-Bridge her. Verwenden Sie dazu die IP- Adresse 10.10.10.10. -
Seite 19: Abbildung 14: Anmeldung Mit Ungültigem Passwort
Konfigurieren der iSCSI-Bridge Abbildung 14: Anmeldung mit ungültigem Passwort Das Passwort sollte bei nächster Gelegenheit geändert werden – siehe Hinweis: Abschnitt 7.4 Seite 18 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 20: Abbildung 15: Gui-Hauptseite
Konfigurieren der iSCSI-Bridge Nun wird das Hauptauswahlfenster auf der GUI-Oberfläche angezeigt. Abbildung 15: GUI-Hauptseite Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 19... -
Seite 21: Netzwerkverbindungen
Ein DNS-Server ermöglicht der iSCSI-Bridge die Kommunikation mit anderen Netzwerk-Clients unter Verwendung des Hostnamens. Wenn es einen DNS-Server in Ihrem Netzwerk gibt, dann geben Sie dessen IP-Adresse in diesem Feld ein. Seite 20 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 22: Einrichten Der Ip-Adresse
Hostnamen, je nachdem, welcher Modus gewählt wurde, wieder eine Verbindung zur Bridge her. Wenn Sie die Verbindung zur Bridge wiederherstellen, sollten Sie die Hinweis: ARP-Tabelle des Computers leeren. Geben Sie dazu im Befehlszeilenfenster arp –d ein. Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 21... -
Seite 23: Netzwerk-Ping
Über die Ping-Funktion können Datenpakete, die eine Antwort erfordern, über ein Netzwerk gesendet werden. Dies ist insbesondere hilfreich, um Netzwerkverbindungen zu überprüfen und zu testen, ob ein bestimmter Netzwerk-Port sichtbar ist. Seite 22 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 24: Verwenden Der Ping-Funktion Für Eine Netzwerkadresse
Klicken Sie auf Ping, um die Funktion zu starten. Die Verarbeitung von fünf Pings dauert ca. fünf Sekunden. In Abbildung 18 wird ein erfolgreicher Ping-Verlauf angezeigt. Abbildung 18: Erfolgreicher Ping-Verlauf Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 23... -
Seite 25: Abbildung 19: Fehlgeschlagener Ping-Verlauf
Wenn eine Netzwerkadresse nicht erreichbar ist, wird die in Abbildung 19 dargestellte Seite angezeigt. Wenn ein Netzwerk-Port nicht erreichbar ist, kann es bis zu 30 Sekunden dauern, bis fünf Ping-Anfragen fehlgeschlagen sind. Abbildung 19: Fehlgeschlagener Ping-Verlauf Seite 24 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 26: Setzen Des Passworts
Change Password (Passwort ändern). Das Passwort darf maximal 16 Zeichen lang sein. Das Passwort kann nur zurückgesetzt werden, wenn Sie sich über die Wichtiger GUI-Oberfläche anmelden. Merken Sie sich Ihr Passwort gut! Hinweis: Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 25... -
Seite 27: Netzwerkdienste
Um iSNS für die Bridge zu verwenden, aktivieren Sie das Kontrollkästchen Use iSNS (iSNS verwenden) und geben die IP-Adresse für den iSNS-Server ein. Klicken Sie anschließend auf Save (Speichern). Seite 26 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 28: Iscsi-Ziel
ISCSI-Initiator zu seiner Authentifizierung gesendet wird. Die zwei CHAP-Schlüssel müssen zwischen 12 und 16 Zeichen lang sein. Der Initiator- und der Zielschlüssel dürfen nicht identisch sein. Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 27... -
Seite 29: Multipfad-Einstellungen
Anmeldung bei einem iSCSI-Ziel zurück, wenn dieses versucht, mehrere iSCSI-Verbindungen auszuhandeln. Trifft dies zu, aktivieren Sie das Kontrollkästchen Compatibility Mode (Kompatibilitätsmodus). Dadurch wird maximal eine Verbindung zugelassen. Seite 28 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 30: Iscsi-Sitzungen
Viele Initiatoren sind so konfiguriert, dass sie nach Beendigung der Hinweis: Abmeldeanforderung automatisch wieder eine Verbindung herstellen. Trifft dies zu, wird ggf. im Fenster mit den Verbindungen keine Änderung angezeigt. Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 29... -
Seite 31: Geräteverwaltung
Bei diesem Produkt gibt es nur die Zuordnungsoption Multiple Targets with Single LUN (Mehrere Ziele mit einer LUN). Alle SAS-Geräte, ganz gleich, ob sie LUNs eines SAS-Geräts sind oder nicht, werden dadurch als einzelne IQNs auf der iSCSI-Oberfläche angezeigt. Seite 30 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 32: Device Info (Geräteinfo)
255 Zeichen lang sein. LUN: Logical Unit Number (Logische Einheitnummer): Eine LUN ist eine Nummer, die ein Subelement in einem SCSI-Zielgerät identifiziert. Verweist in der Regel auf das Gerät selbst. Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 31... -
Seite 33: Wartung
IQN: Jedes iSCSI-Gerät besitzt einen eindeutigen Bezeichner. Dieser Eintrag zeigt den IQN der Bridge. Im Gruppenfeld System Performance (Systemleistung) gibt es zwei Balken, die die folgenden Leistungsparameter näherungsweise grafisch darstellen: Seite 32 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 34: Systemprotokoll
Herunterladen hier klicken). Es wird eine Popup-Meldung angezeigt, in der Sie einen aussagekräftigen Dateinamen und einen Speicherort für das Systemprotokoll angeben können. Klicken Sie abschließend auf Save (Speichern). Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 33... -
Seite 35: Laden/Speichern Der Konfiguration
*.bin-Datei, und klicken Sie auf Upload (Hochladen). Die Systemeinstellungen werden nun festgelegt. Unter Umständen werden einige der hochgeladenen Einstellungen erst Hinweis: nach einem Neustart der Bridge wirksam. Seite 34 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 36: Export Configuration (Konfiguration Exportieren)
Standardwerte zurückgesetzt. Dazu gehören IP-Adresse, Hostname und Passwörter. Wenn die Bridge zur Wartung gegeben wird, sollten Sie sie zum Schutz Hinweis: von Passwörtern und anderen vertraulichen Informationen zuvor auf Standardwerte zurücksetzen. Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 35... -
Seite 37: Firmware-Updates
Auf der Seite Update Firmware (Firmware aktualisieren) können Sie neue Firmware in die Bridge laden. Klicken Sie im Hauptmenü unter Bridge Maintenance (Bridge-Wartung) auf das Symbol Firmware Updates (Firmware-Updates). Daraufhin wird das folgende Fenster angezeigt. Abbildung 28: Firmware-Update Seite 36 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 38: Abbildung 29: Fortschrittsanzeige Für Das Firmware-Update
Sie nach Abschluss des aktuellen Updates auf die Schaltfläche Restart Firmware Update (Firmware-Update neu starten) klicken. Nach Beendigung des Updates muss die iSCSI-Bridge neu gestartet werden, damit die neue Firmware wirksam wird. Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 37... -
Seite 39: Fehlerbehebung
Stellen Sie über die GUI-Oberfläche eine Verbindung zur Bridge her, und überprüfen Sie, ob die Geräte im Fenster Device Management (Geräteverwaltung) vorhanden und aktiviert sind. Sie müssen die einzelnen Geräteeinträge erweitern, um diese Information zu sehen. Seite 38 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 40: Unzureichende Leistung
Die Bridge kann so konfiguriert werden, dass die Daten des Initiators gleichmässig auf beide Netzwerkverbindungen verteilt werden. Stellen Sie sicher, dass Sie sie entsprechend den Anweisungen in Anhang C verbunden und konfiguriert haben und nicht durch die Aktivierung der Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 39... - Seite 41 Unzureichende GUI-Leistung. Wenn die Bridge große Datenmengen überträgt, kann die Antwort von der GUI-Oberfläche u. U. langsam wirken, weil der Prozess, der die GUI-Oberfläche steuert, die niedrigste Priorität für Netzwerk- und CPU-Ressourcen besitzt. Seite 40 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C...
-
Seite 42: Anhang A
Anweisungen. Benutzer von Windows 2000, 2003, XP oder 2008 finden die Anweisungen in Anhang B. Klicken Sie im Fenster Network (Netzwerk) auf die Registerkarte Configuration (Konfiguration). Markieren Sie den Eintrag TCP/IP. Klicken Sie auf die Schaltfläche Properties (Eigenschaften). Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 41... - Seite 43 Nachdem Sie die Ersteinrichtung der iSCSI-Bridge abgeschlossen Hinweis: haben, setzen Sie den Computer auf die ursprünglichen Einstellungen zurück und stellen Sie wieder eine Verbindung zur iSCSI-Bridge her. Seite 42 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C...
-
Seite 44: Anhang B
Öffnen Sie auf dem Desktop oder im Menü Start auf My Computer (Arbeitsplatz). Öffnen Sie im Fenster My Computer (Arbeitsplatz) links unten auf den Link Network and Dial-up Connections (Netzwerk- und Wählverbindungen). Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 43... - Seite 45 Wählen Sie aus den angezeigten Netzwerk- und Wählverbindungen die Schnittstellenverbindung aus, die für die iSCSI-Bridge verwendet wird – in diesem Beispiel die Gigabit-Ethernet-Schnittstelle. Eine allgemeine Statusseite wird angezeigt. Klicken Sie auf dieser Seite auf Properties (Eigenschaften). Seite 44 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C...
- Seite 46 Nachdem Sie die Ersteinrichtung der iSCSI-Bridge abgeschlossen Hinweis: haben, setzen Sie den Computer auf die ursprünglichen Einstellungen zurück und stellen Sie wieder eine Verbindung zur iSCSI-Bridge her. Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 45...
-
Seite 47: Anhang C
In diesem Fenster können Sie den Initiatornamen konfigurieren, den Initiatorschlüssel angeben und die IPsec-Verbindungen einrichten. In unserem Beispiel behalten wir den Standardinitiatornamen bei. Die iSCSI- Bridge unterstützt diese Einstellung nicht. Seite 46 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 48: Schritt 2 - Ermitteln Von Geräten
Bevor eine Verbindung zu einem iSCSI-Ziel hergestellt werden kann, müssen die iSCSI-Ziele ermittelt werden. Klicken Sie auf die Registerkarte Discovery (Ermittlung), um den in Abbildung 32 dargestellten Dialog zu öffnen. Abbildung 32: Registerkarte Discovery (Ermittlung) Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 47... -
Seite 49: Abbildung 33: Hinzufügen Eines Zielportals
Fällen wird der Standardwert übernommen. Wenn mehrere Netzwerkschnittstellen beim Server installiert sind und eine bestimmte Schnittstelle verwendet werden soll, wählen Sie die IP-Adresse dieser Netzwerkschnittstelle in der Pulldown-Liste aus. Seite 48 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 50: Abbildung 35: Hinzufügen Eines Iscsi-Ziels
Die Verwendung von RADIUS würde den Rahmen dieses Handbuchs sprengen. Wenn Sie alle gewünschten erweiterten Optionen angegeben haben, klicken Sie auf OK. Das in Abbildung 35 dargestellte Fenster wird angezeigt. Abbildung 35: Hinzufügen eines iSCSI-Ziels Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 49... -
Seite 51: Abbildung 36: Ermittlung Abgeschlossen
Geben Sie die Adresse des iSNS-Servers ein und klicken Sie auf OK. Der Microsoft iSCSI-Initiator führt nun eine Abfrage beim iSNS-Server durch und ermittelt alle registrierten iSCSI-Ziele. Seite 50 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 52: Schritt 3 - Ziele
Schaltfläche Log on (Anmelden). In diesem Beispiel haben wir das erste Ziel gewählt. Ein Fenster wie in Abbildung 39 wird angezeigt. Abbildung 39: Herstellen einer Verbindung zu einem iSCSI-Ziel Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 51... -
Seite 53: Abbildung 40: Erweiterte Einstellungen Für Die Verbindung
Klicken Sie auf die Schaltfläche Advanced (Erweitert), um die erweiterten Einstellungen anzuzeigen. Es wird ein Fenster wie in Abbildung 40 angezeigt. Abbildung 40: Erweiterte Einstellungen für die Verbindung Seite 52 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 54: Abbildung 41: Netzwerkkonfigurationsseite Der Iscsi-Bridge
Verbindung zur IP-Adresse 10.10.10.50 und Port 3260 hergestellt. Um den Zusammenhang mit der Konfiguration der iSCSI-Bridge zu erkennen, beachten Sie die IP-Adressen wie in Abbildung 41 dargestellt. Abbildung 41: Netzwerkkonfigurationsseite der iSCSI-Bridge Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 53... -
Seite 55: Abbildung 42: Verbindung Zum Iscsi-Ziel
Daraufhin wird wieder das Fenster aus Abbildung 10 angezeigt. Klicken Sie erneut auf OK. Jetzt wird angezeigt, dass eine Verbindung zum iSCSI-Ziel besteht. Siehe Abbildung 42. Abbildung 42: Verbindung zum iSCSI-Ziel Seite 54 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 56: Schritt 4 - Anzeigen Von Iscsi-Sitzungsdetails
Verbindungen jede iSCSI-Sitzung besitzt und welche Zielportalgruppe verwendet wird. Wenn Sie auf die Registerkarte Devices (Geräte) klicken, werden Details zum Zielgerät angezeigt. In diesem Beispiel handelt es sich um ein LTO-Bandlaufwerk von IBM. Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 55... -
Seite 57: Schritt 5 - Herstellen Mehrerer Verbindungen (Optional)
Sessions (Sitzungen) des Fensters Target Properties (Zieleigenschaften) zurück. Klicken Sie auf die Schaltfläche Connections (Verbindungen). Es wird ein Fenster wie in Abbildung 45 angezeigt. Abbildung 45: Seite Session Connections (Sitzungsverbindungen) Seite 56 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... - Seite 58 In den meisten Fällen bietet Round Robin die beste Leistungssteigerung. Wenn Sie bei der Übertragung von Daten an mehr als ein Gerät mit mehreren Verbindungen Leistungseinbußen feststellen, konsultieren Sie den Abschnitt zur Fehlerbehebung. Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 57...
-
Seite 59: Abbildung 46: Hinzufügen Einer Neuen Verbindung
Adresse und das Zielportal aus. Wenn Sie mehrere Verbindungen einrichten, ist es sinnvoll, verschiedene Ports und verschiedene Netzwerkschnittstellen zu verwenden. In diesem Fall verwenden wir 10.10.10.50/3260 als führende Verbindung und 10.10.11.50/3260 als zweite Verbindung. Seite 58 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 60: Abbildung 48: Netzwerkkonfigurationsseite Der Iscsi-Bridge
Anhang C Die entsprechende Netzwerkkonfiguration an der iSCSI-Bridge für das oben beschriebene Beispiel wird in Abbildung 48 angezeigt. Abbildung 48: Netzwerkkonfigurationsseite der iSCSI-Bridge Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 59... -
Seite 61: Abbildung 49: Anzeigen Mehrerer Verbindungen
Abbildung 46 dargestellte Fenster angezeigt. Klicken Sie auf OK, um die in Abbildung 49 dargestellte Seite Session Connections (Sitzungsverbindungen) mit zwei Verbindungen anzuzeigen. Abbildung 49: Anzeigen mehrerer Verbindungen Seite 60 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... -
Seite 62: Schritt 6 - Abmelden Einer Iscsi-Sitzung
Der Sitzungsbezeichner wird nun nicht mehr in der Liste angezeigt. Klicken Sie auf OK, um zum iSCSI- Initiator-Fenster zurückzukehren. Das iSCSI-Gerät sollte nun als inaktiv angezeigt werden. Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 61... -
Seite 63: Glossar
– Internet Small Computer Systems Interface. Ein Protokoll, das zum Transportieren von SCSI- Befehlen in IP-Netzwerken verwendet wird. Damit können Datenspeichergeräte über IP-Netzwerke miteinander verbunden werden. Seite 62 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C... - Seite 64 Switch – Ein Netzwerkkommunikationsgerät, das Pakete (Nachrichten oder Nachrichtenfragmente) zwischen Knoten in virtuellen Schaltkreisen weiterleitet. TCP/IP – Transmission Control Protocol/Internet Protocol. TCP ist ein Protokoll, das die richtige und fehlerfreie Zustellung von Paketen sicherstellt. Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C Seite 63...
-
Seite 65: Index
Verbindungen 15, 20 27, 29, 31, 32, 42, 45, 63 iSCSI-Bridge 2, 7, 8, 10, 12, 14, 15, 17, 20, 21, 42, 45 Wartung 32, 33, 34, 36 Seite 64 Dell Model TL24iSCSIxSAS 1 GB iSCSI to SAS – Benutzerhandbuch Vers.C...
