Konfiguration eines Systems mit einer Partition
Ein aus einer einzigen Partition bestehendes System, das als 4U-Kassettenarchiv
konfiguriert ist, enthält alle Laufwerke, die in beliebigen Laufwerkpositionen vor-
handen sind, sowie alle vier Magazine. Bei der Konfiguration mit einer logischen
Partition lauten die Zuordnungen der Elementadressen wie folgt (die DTE-Zuord-
nungen sind in Abb. A-1 aufgeführt).
STE-Zuordnungen
v Logisches Kassettenarchiv 1: Fach 1 bis 23, 4096 (0x1000) bis 4118 (0x1016) (siehe
Laufwerk 2
Elementadresse
257
Laufwerk 1
Elementadresse
256

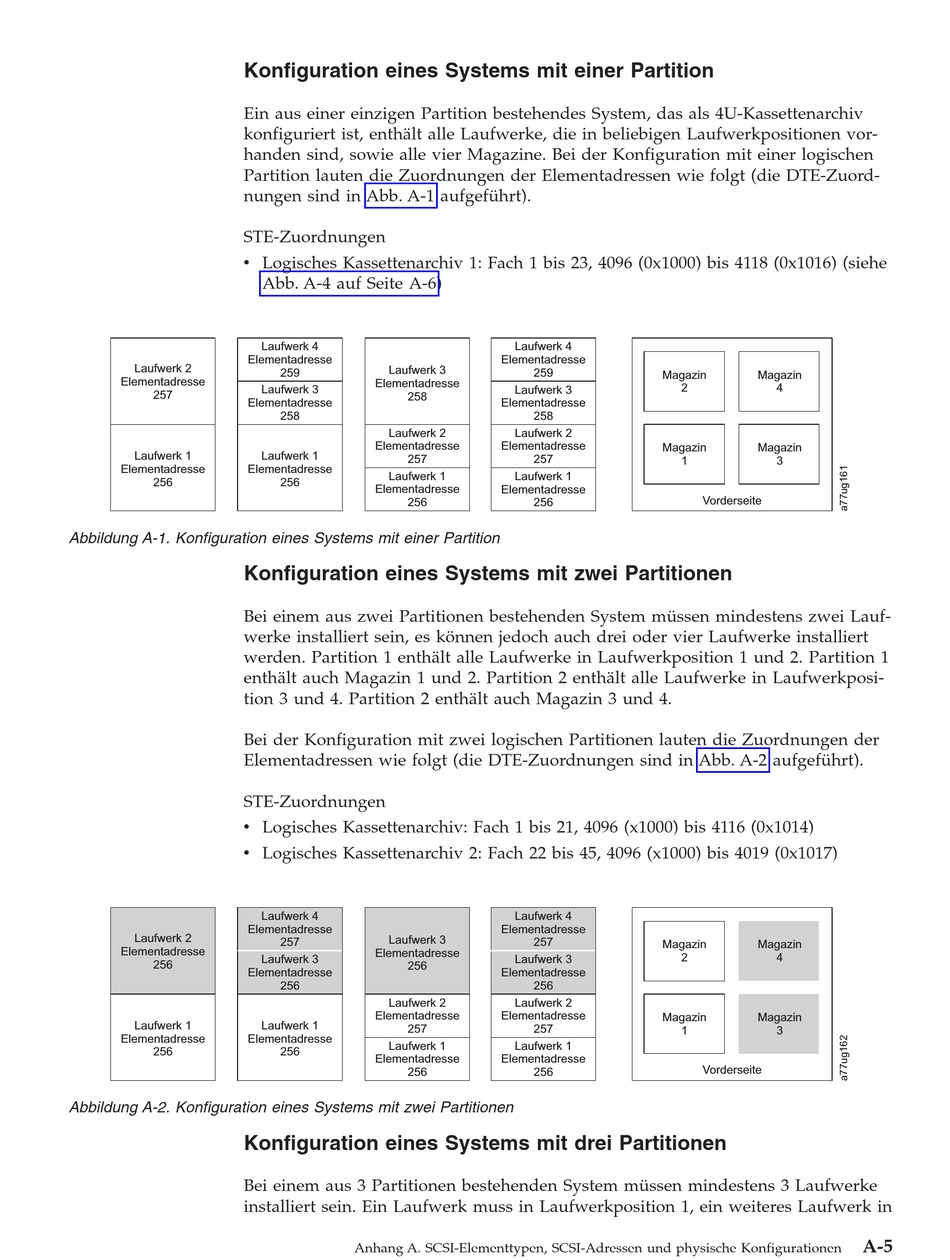

Abbildung A-1. Konfiguration eines Systems mit einer Partition
Konfiguration eines Systems mit zwei Partitionen
Bei einem aus zwei Partitionen bestehenden System müssen mindestens zwei Lauf-
werke installiert sein, es können jedoch auch drei oder vier Laufwerke installiert
werden. Partition 1 enthält alle Laufwerke in Laufwerkposition 1 und 2. Partition 1
enthält auch Magazin 1 und 2. Partition 2 enthält alle Laufwerke in Laufwerkposi-
tion 3 und 4. Partition 2 enthält auch Magazin 3 und 4.
Bei der Konfiguration mit zwei logischen Partitionen lauten die Zuordnungen der
Elementadressen wie folgt (die DTE-Zuordnungen sind in Abb. A-2 aufgeführt).
STE-Zuordnungen
v Logisches Kassettenarchiv: Fach 1 bis 21, 4096 (x1000) bis 4116 (0x1014)
v Logisches Kassettenarchiv 2: Fach 22 bis 45, 4096 (x1000) bis 4019 (0x1017)
Laufwerk 2
Elementadresse
256
Laufwerk 1
Elementadresse
256
Abbildung A-2. Konfiguration eines Systems mit zwei Partitionen
Konfiguration eines Systems mit drei Partitionen
Bei einem aus 3 Partitionen bestehenden System müssen mindestens 3 Laufwerke
installiert sein. Ein Laufwerk muss in Laufwerkposition 1, ein weiteres Laufwerk in
Abb. A-4 auf Seite A-6)
Laufwerk 4
Elementadresse
Laufwerk 3
259
Elementadresse
Laufwerk 3
258
Elementadresse
258
Laufwerk 2
Elementadresse
Laufwerk 1
257
Elementadresse
Laufwerk 1
256
Elementadresse
256
Laufwerk 4
Elementadresse
Laufwerk 3
257
Elementadresse
Laufwerk 3
256
Elementadresse
256
Laufwerk 2
Elementadresse
Laufwerk 1
257
Elementadresse
Laufwerk 1
256
Elementadresse
256
Anhang A. SCSI-Elementtypen, SCSI-Adressen und physische Konfigurationen
Laufwerk 4
Elementadresse
259
Magazin
Laufwerk 3
Elementadresse
258
Laufwerk 2
Elementadresse
Magazin
257
Laufwerk 1
Elementadresse
256
Laufwerk 4
Elementadresse
257
Magazin
Laufwerk 3
Elementadresse
256
Laufwerk 2
Elementadresse
Magazin
257
Laufwerk 1
Elementadresse
256
Magazin
2 4
Magazin
1 3
Vorderseite
Magazin
2 4
Magazin
1 3
Vorderseite
