Komponenten Der Systemplatine - Dell Precision 690 Benutzerhandbuch

HINWEIS: Das Speicherkühlgehäuse hält die (optionalen) Speicher-
Riserkarten in Position; die Rändelschrauben müssen ausreichend fest
angezogen sein, um die Riserkarten zu sichern und Beschädigungen zu
vermeiden.
4 Vorderer Lüfter
5 Kartenlüfter
6 5,25-Zoll-Laufwerkschacht mit 3,5-Zoll-Frontblende
7 5,25-Zoll-Laufwerkschacht

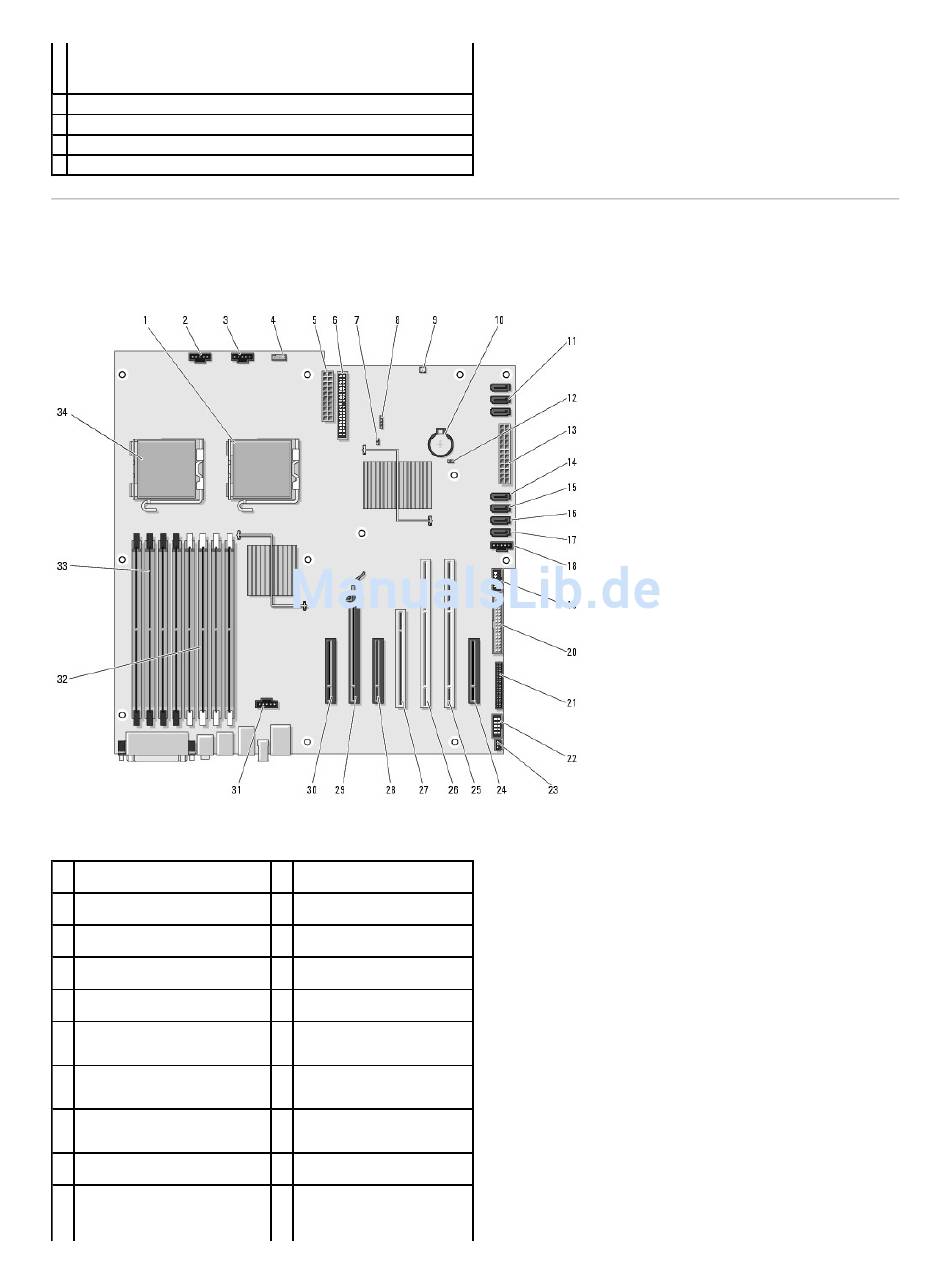

Komponenten der Systemplatine
1 Anschluss für sekundären
Prozessor (CPU_1)
2 Anschluss für vorderen Lüfter
(FAN_FRONT)
3 Anschluss für Kartenträgerlüfter
(FAN_CCAG)
4 Anschluss für internen
Lautsprecher (INT_SPKR)
5 Stromversorgungsanschluss
(POWER2)
6 Anschluss für IDE-Laufwerk (IDE)
7 Kennwort-Jumper (PSWD)
8 Anschluss für zusätzliche
Festplattenlaufwerkanzeige
(AUX_LED)
9 Anschluss für Temperatursensor
10 Batteriesockel (BATTERY)
18 Festplattenlüfter (FAN_HDD)
19 FlexBay-Anschluss (USB)
20 Diskettenlaufwerk (DSKT)
21 Anschluss für Bedienfeld
(FRONTPANEL)
22 Anschluss für 1394-Verbindung
auf der Vorderseite (FP1394)
23 Anschluss für
Gehäuseeingriffschalter
(INTRUDER)
24 PCI-Express x8-
Kartensteckplatz, als x4
verdrahtet (SLOT7_PCIE)
25 PCI-X-Kartensteckplatz
(SLOT6_PCIX)
26 PCI-X-Kartensteckplatz
(SLOT5_PCIX)
27 PCI-Kartensteckplatz
(SLOT4_PCI)
