5. Trennen Sie gegebenenfalls die Kabelverbindungen zur Karte.

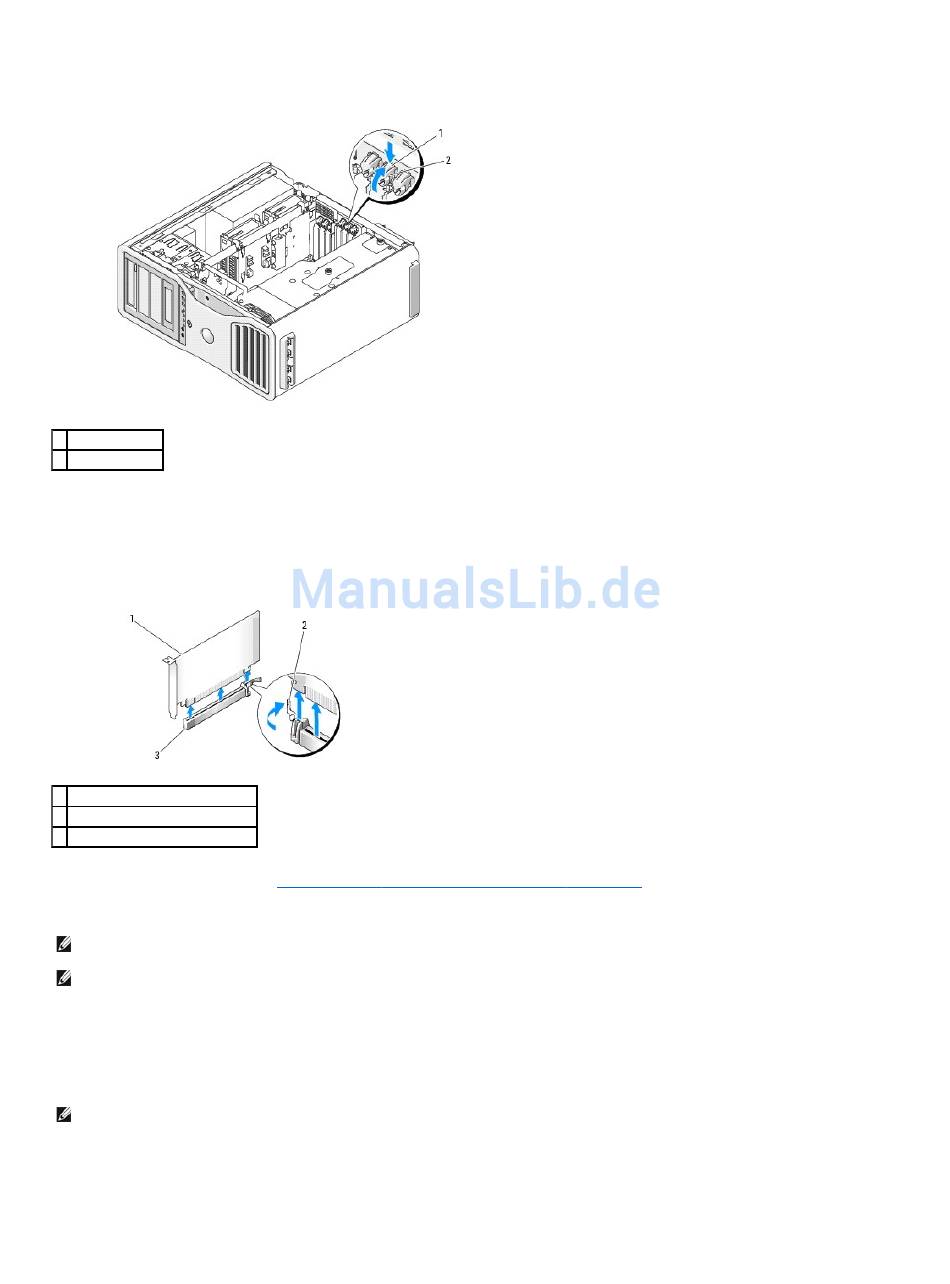

6. Drücken Sie beim betreffenden Kartensteckplatz auf die Sperrklinke auf der Oberseite der Kartensicherung, und drehen Sie die Kartensicherung nach
hinten durch die Gehäusewand.
1 Freigabeklinke
2 Kartensicherung
7. Entfernen Sie die Karte:
a. Trennen Sie gegebenenfalls vorhandene Kabelverbindungen zur Karte.
b. Wenn es sich um eine Karte mit voller Baulänge handelt, drücken Sie auf die Sperrklinke am Ende der Führungen am Lüfterhalter.
c. Wenn der Anschluss mit einer Sperrklinke ausgestattet ist, drücken Sie auf die Sperrklinke, während Sie die Karte an den oberen Ecken halten,
und lösen Sie sie aus dem Anschluss.
1 PCI-Express x16-Karte
2 Sicherungsklammer
3 PCI-Express x16-Kartensteckplatz
8. Wenn Sie die Karte ersetzen, siehe
Wird keine Karte eingesetzt, setzen Sie ein Abdeckblech in der Öffnung des leeren Steckplatzes.
ANMERKUNG:
Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem
wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert.
ANMERKUNG:
Die Grafikkartenbrücke (nicht vorhanden bei bestimmten Dual-Grafikkonfigurationen) ist bei einer Konfiguration mit einer einzelnen Karte
nicht erforderlich.
9. Bevor Sie die Kartensicherung zurückdrehen, stellen Sie Folgendes sicher:
Die Oberseite aller Karten und Abdeckbleche verläuft bündig mit der Führungsleiste.
l
Die Kerbe an der Oberseite der Karte oder des Abdeckbleches passt genau um die Führung.
l
ANMERKUNG:
Um die Sicherheit zu erhöhen, entfernen Sie den Führungsstift (eine umgekehrt eingesetzte Schraube) und schrauben Sie diesen von
oben ein, um die Karte zu sichern.
Installation von PCI-Express Grafikkarten in einer
Dual-Konfiguration.
