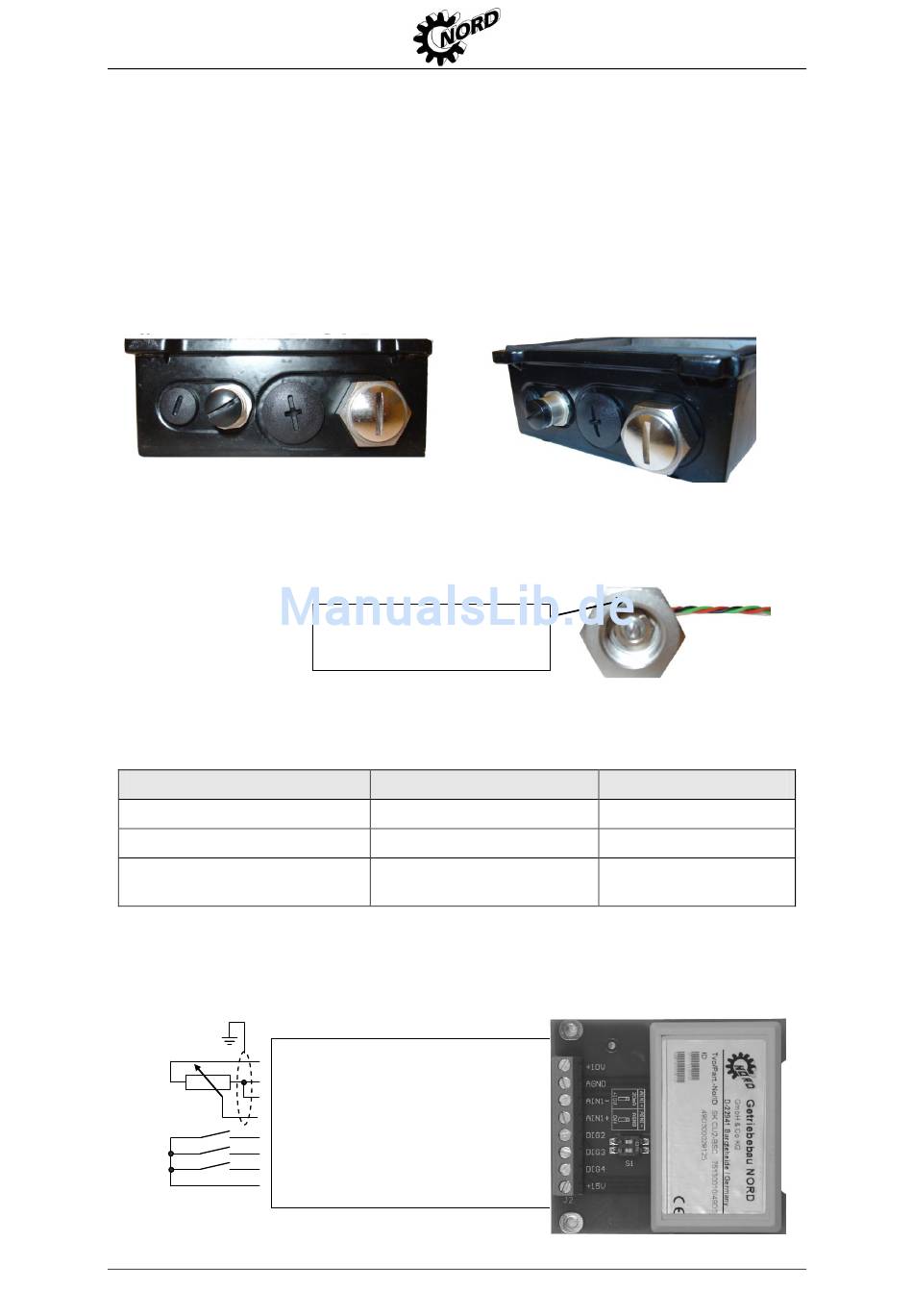

Sollwert-Potentiometer
Der SK 300E der Kategorie 3D kann mit einem ATEX gerechten Potentiometer
ausgestattet werden, das für eine Sollwertverstellung (z.B. Drehzahl) am Gerät
verwendet werden kann.
Bezeichnung: Potentiometer ATEX22 - SK 300E
Teilenummer: 075142000
Der gewählte Sollwert kann mit einem Schraubendreher eingestellt werden. Durch die
aufschraubbare
Verschlusskappe
Anforderungen. Der Dauerbetrieb darf nur mit geschlossener Verschlusskappe
erfolgen.
Technische Daten:
Widerstandswert des Potentiometers: 10 kOhm
Aderfarbe am Potentiometer
Rot
Schwarz
Grün
Für den Einsatz eines Potentiometers wird beim Frequenzumrichter SK 300E
grundsätzlich eine Kundenschnittstelle – Basic I/O oder Standard I/O – benötigt!
Beispiel-Belegung für die Basic I/O:
Referenzspg. +10 V (max. 10 mA)
AGND, 0V
Analog-Eingang -
Analog-Eingang +
Digitaleingang 2 [Freigabe rechts]
Digitaleingang 3 [Freigabe links]
Digitaleingang 4 [Parametersatzumschaltung]
Versorgungsspg. +15 V (max. 100 mA)
BU 0310 DE
entspricht
Sollwert-Einstellung mit
einem Schraubendreher
Bezeichnung
+10V
AGND / 0V
Analogeingang+
Analogeingang 1
diese
Komponente
Klemme
[11]
[12]
[13]
[14]
[22]
[23]
[24]
[42]
den
ATEX-
11
12
14
5
