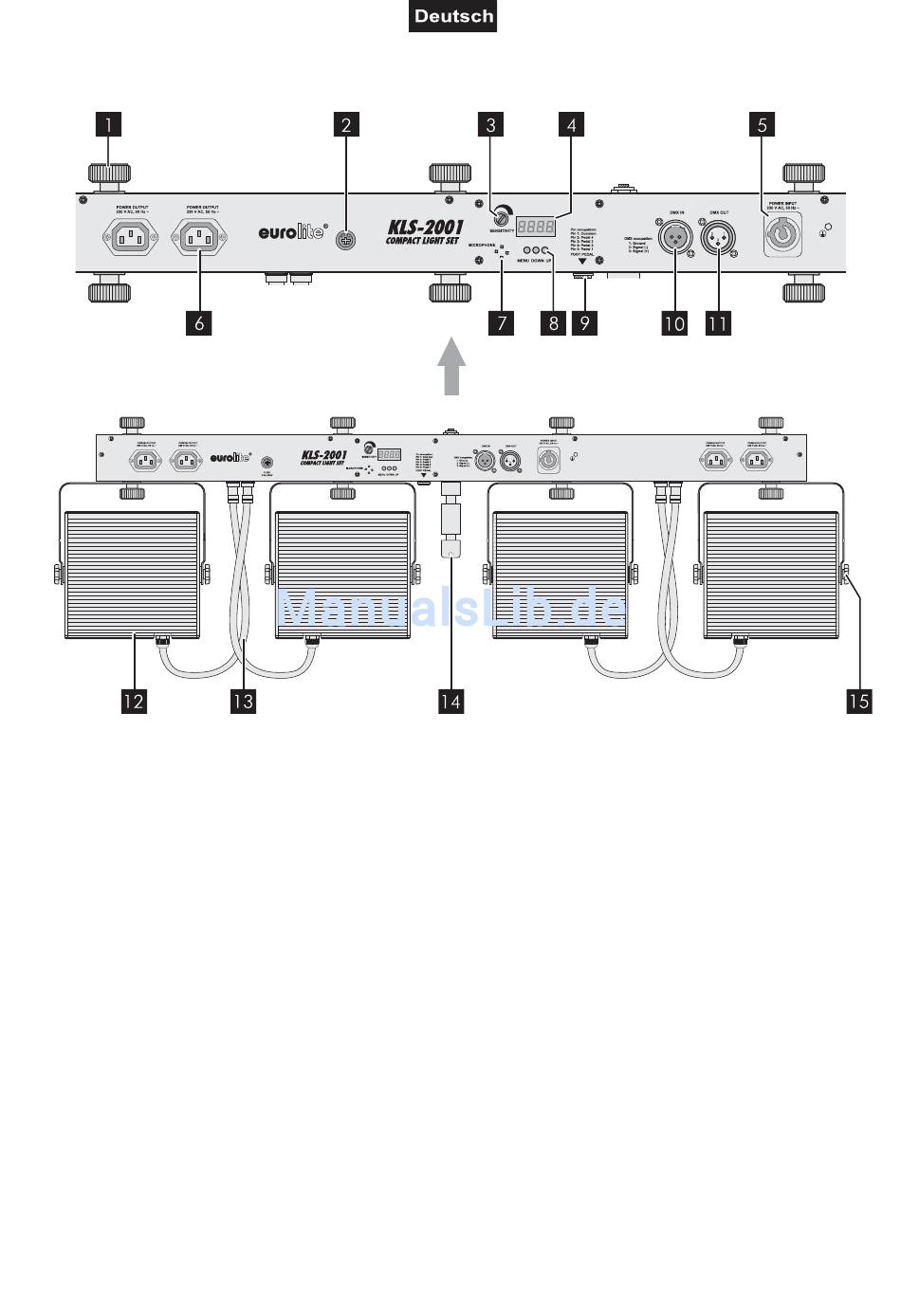

4.2 Bedienelemente und Anschlüsse
1
Feststellschraube
2
Sicherungshalter für Netzausgänge
Ersetzen Sie die Sicherung nur bei ausgestecktem Gerät
und nur durch eine gleichwertige Sicherung. Der korrekte
Wert ist am Gerät angegeben.
3
Empfindlichkeitsregler für das Mikrofon
4
LED-Display
5
Netzanschluss mit Sicherungshalter
• Stecken Sie hier die Netzleitung ein.
• Ersetzen Sie die Sicherung nur bei ausgestecktem
Gerät und nur durch eine gleichwertige Sicherung. Der
korrekte Wert ist am Gerät angegeben.
6
Netzausgänge POWER OUTPUT 1 bis 4
Kaltgerätebuchsen zu Stromversorgung von weiteren
Geräten.
7
Mikrofon zur Musiksteuerung
8
Bedientasten
• Taste MENU zum Aufrufen der Menüpunkte
• Taste DOWN zum Wechsel zwischen Musiksteuerung
und Automatikbetrieb
• Taste UP zum Wechsel in den DMX-Betrieb
• Tasten UP und DOWN zum Einstellen der
Geschwindigkeit im Automatikbetrieb und der DMX-
Startadresse
9
Anschluss für den Fußschalter FP-1
10
Buchse DMX IN
DMX-Signaleingang (3-pol. XLR) zum Anschluss eines
DMX-Controllers
11
Buchse DMX OUT
DMX-Signalausgang (3-pol. XLR) zum Anschluss an den
DMX-Eingang eines weiteren Lichteffektgeräts
12
LED-Scheinwerfer 1 bis 4
13
Anschlusskabel für die Steuereinheit
14
TV-Zapfen zum Aufsetzen auf ein Stativ
15
Feststellschraube
7/34
00064317.DOC, Version 1.0
