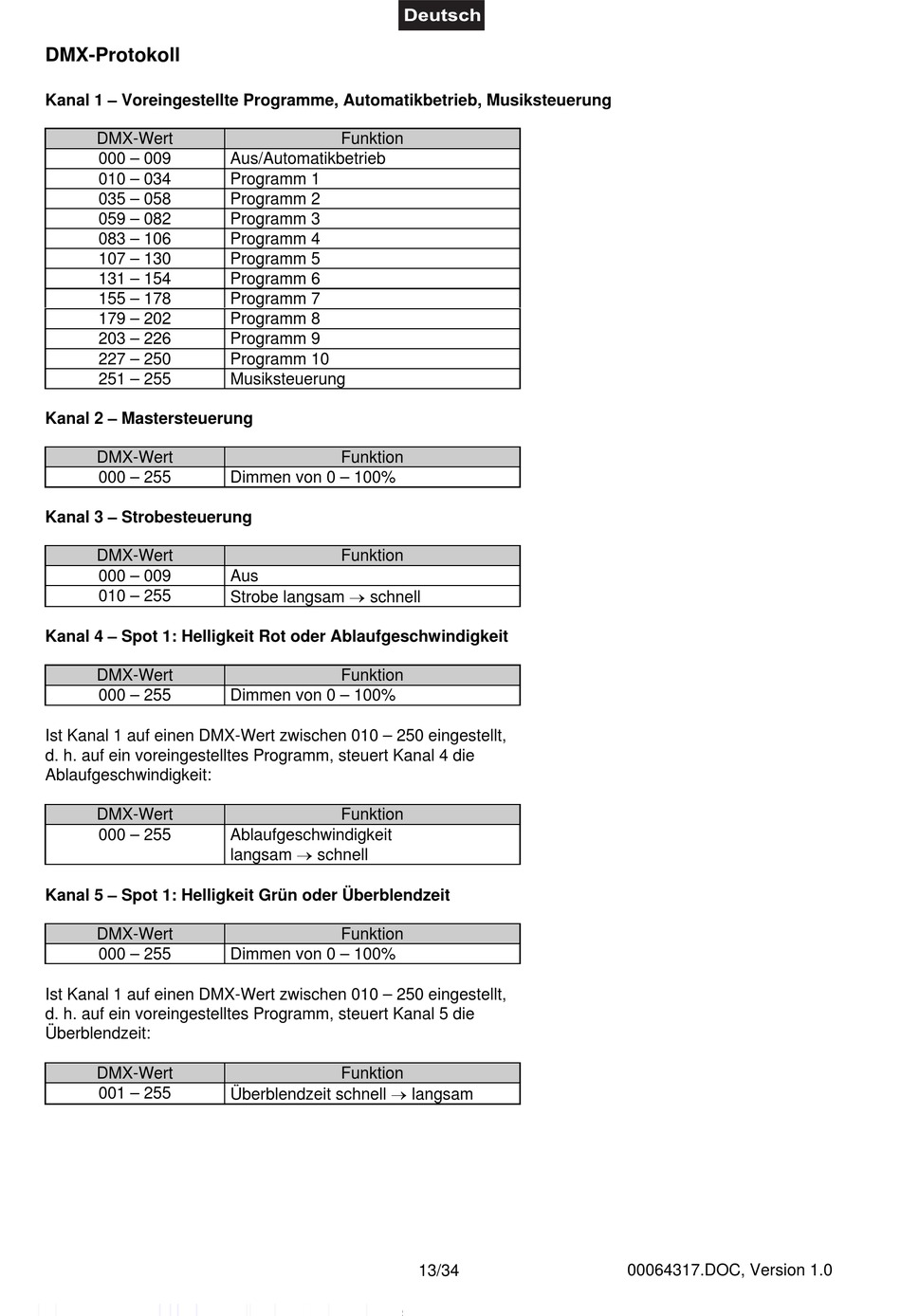

DMX-Protokoll

Kanal 1 – Voreingestellte Programme, Automatikbetrieb, Musiksteuerung
DMX-Wert
000 – 009
010 – 034
035 – 058
059 – 082
083 – 106
107 – 130
131 – 154
155 – 178
179 – 202
203 – 226
227 – 250
251 – 255
Kanal 2 – Mastersteuerung
DMX-Wert
000 – 255
Kanal 3 – Strobesteuerung
DMX-Wert
000 – 009
010 – 255
Kanal 4 – Spot 1: Helligkeit Rot oder Ablaufgeschwindigkeit
DMX-Wert
000 – 255
Ist Kanal 1 auf einen DMX-Wert zwischen 010 – 250 eingestellt,
d. h. auf ein voreingestelltes Programm, steuert Kanal 4 die
Ablaufgeschwindigkeit:
DMX-Wert
000 – 255
Kanal 5 – Spot 1: Helligkeit Grün oder Überblendzeit
DMX-Wert
000 – 255
Ist Kanal 1 auf einen DMX-Wert zwischen 010 – 250 eingestellt,
d. h. auf ein voreingestelltes Programm, steuert Kanal 5 die
Überblendzeit:
DMX-Wert
001 – 255
Funktion
Aus/Automatikbetrieb
Programm 1
Programm 2
Programm 3
Programm 4
Programm 5
Programm 6
Programm 7
Programm 8
Programm 9
Programm 10
Musiksteuerung
Funktion
Dimmen von 0 – 100%
Funktion
Aus
Strobe langsam  schnell
Funktion
Dimmen von 0 – 100%
Funktion
Ablaufgeschwindigkeit
langsam  schnell
Funktion
Dimmen von 0 – 100%
Funktion
Überblendzeit schnell  langsam
