EuroLite LED KLS Bedienungsanleitung
Laser bar
Verwandte Anleitungen für EuroLite LED KLS
Inhaltszusammenfassung für EuroLite LED KLS
- Seite 1 LED KLS LASER BAR BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG USER MANUAL USER MANUAL USER MANUAL USER MANUAL www.eurolite.de www.eurolite.de www.eurolite.de www.eurolite.de...
-
Seite 2: Showlaser-Lichteffektleiste Für Mobilen Einsatz

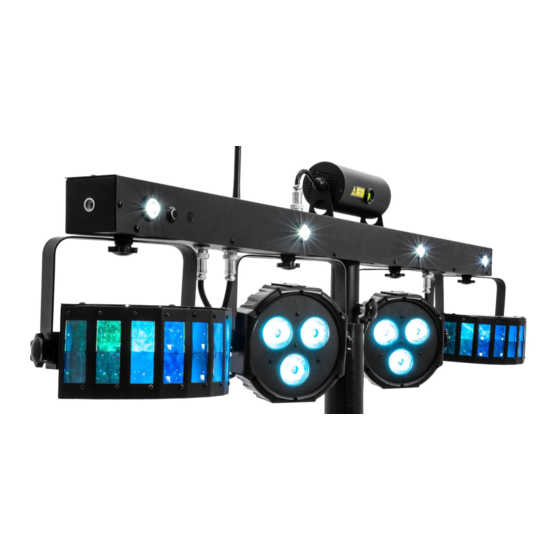

LED KLS KLS LASER BAR FX LIGHT SET Showlaser-Lichteffektleiste für mobilen Einsatz • 4-in-1-DMX-Lichteffektleiste mit Laser, 2 rotierenden LED-Derbys, • 2 LED-Spots und weißen Strobe-LEDs • Laserklasse 2M: keine Abnahme oder Bestellung eines • Laserschutzbeauftragten erforderlich • Absolutes Leichtgewicht bestens geeignet für mobilen Einsatz •... -
Seite 3: Inhaltsverzeichnis
Interconnecting Several Light Sets (Master/Slave Operation) ..............35 Operation with the Foot Switch ........................35 Operation with the IR Remote Control ......................36 DMX Operation ............................37 CLEANING AND MAINTENANCE ........................41 Replacing the Fuse ............................41 TECHNICAL SPECIFICATIONS ........................42 Accessories ..............................42 NOTES ................................43 www.eurolite.de... -
Seite 4: Einführung
EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Produkt von EUROLITE entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf. - Seite 5 Elektrofachhandel in den dafür vorgesehenen stets eine ausreichende Kabellänge zum Gerät hin Sammelbehältern entsorgt werden. Soll das Gerät vorhanden sein. Andernfalls kann das Kabel entsorgt werden, müssen zuerst die Batterien beschädigt werden, was zu tödlichen Stromschlägen entnommen werden. führen kann. www.eurolite.de...
-
Seite 6: Bestimmungsgemässe Verwendung
Verwendung in Innenräumen Kurzschluss, Brand, elektrischem Schlag, konzipiert. irreversiblen Netzhautschäden etc. verbunden. Die Belegung der Anschlussleitungen ist wie folgt: • EUROLITE haftet nicht für Schäden, die durch unsachgemäße Installation und nicht Leitung International bestimmungsgemäßen Betrieb verursacht werden! Braun Außenleiter... -
Seite 7: Bedienelemente Und Anschlüsse
Stativhülse mit Feststellschraube Montagebügel Rückseite 10 11 12 13 Netzdurchschleifausgang Empfindlichkeitsregler für das Mikrofon Netzanschluss mit Sicherungshalter Display und Bedientasten DMX-Ausgang Infrarotempfänger für die Fernbedienung DMX-Eingang Unterseite Montagepunkte für die Derbys und Spots Anschlüsse für die Derbys und Spots www.eurolite.de... -
Seite 8: Installation
Gegenstände aus dem Strahlungsbereich bzw. decken Sie sie ab. LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! www.eurolite.de... - Seite 9 Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. • Der maximale Fallabstand darf 20 cm nicht überschreiten. • Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden. www.eurolite.de...
-
Seite 10: Stativmontage
Dimensionierung zu achten, um optimale Sicherheit zu gewährleisten. • Auf Stativen montierte Geräte können beim Umstürzen erhebliche Verletzungen verursachen! Auf rutschigen Böden sind die Stellfüße mittels Schrauben oder Nägeln an den vorgesehenen Löchern zu sichern oder Anti-Rutschmatten zu verwenden. www.eurolite.de... -
Seite 11: Lichteffekte 1 Bis 4 Umsetzen
Ändern Sie dessen Wert (1, 2, 3 oder 4) und damit die Position mit der Taste DOWN. Bestätigen Sie mit der Taste ENTER. Wiederholen Sie Schritt 2-4 bis Sie die Reihenfolge aller Geräte definiert haben. Werkseinstellung Beispiel 1 Beispiel 2 www.eurolite.de... -
Seite 12: Anschlüsse Herstellen
Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und Signal (+) ein 120-Ω-Widerstand eingelötet ist. Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten. Belegung der XLR-Verbindung: www.eurolite.de... -
Seite 13: Bedienung
(2) Modus SLAV oder d***: Werden keine Steuersignale empfangen, blinkt das Display. (3) In den Menüs AutP, AutL, AutF, AutM, SouP, SouL, SouF und SouM werden die LEDs und der Laser zunächst dunkelgeschaltet; in den Untermenüs werden sie wieder eingeschaltet. www.eurolite.de... -
Seite 14: Betrieb Ohne Externe Steuerung
Bestätigen Sie mit der Taste ENTER. Jetzt kann die Grundfarbe Grün eingestellt werden und danach Blau. Als letzter Menüpunkt können die weißen Strobe-LEDs eingestellt werden. Wählen Sie mit den Tasten UP und DOWN die gewünschte Blitzfrequenz von S.01 (langsam) bis S.99 (schnell). www.eurolite.de... -
Seite 15: Master/Slave-Betrieb Mit Mehreren Lichtsets
Betrieb angewählt und im Display angezeigt: SouP = Derbys und Spots, SouL = Laser, SouF = Strobe-LEDs oder SouM für eine Kombination aller Geräte. Mit Pedal PROGRAM stellen Sie die Nummer des gewünschten Programms ein. Pedal BLACKOUT schaltet die LEDs und den Laser dunkel. www.eurolite.de... -
Seite 16: Betrieb Mit Der Fernbedienung
Riegel mit der Kerbe nach rechts und ziehen Sie gleichzeitig den Batteriehalter heraus. Für den Betrieb der Fernbedienung wird eine 3-V-Knopfzelle Typ CR 2025 benötigt. Achten Sie beim Einsetzen darauf, dass der Pluspol der Knopfzelle im Halter nach oben zeigt. www.eurolite.de... -
Seite 17: Dmx-Betrieb
AP18 Showprogramm 18 Automatikbetrieb Laser, wenn Kanal 1 auf einen Wert zwischen 032 und 065 eingestellt ist 000-039 AL01 Showprogramm 1 040-079 AL02 Showprogramm 2 080-119 AL03 Showprogramm 3 120-139 AL04 Showprogramm 4 140-159 AL05 Showprogramm 5 160-255 AL06 Showprogramm 6 www.eurolite.de... - Seite 18 Kanal 1 auf einen Wert zwischen 224 und 255 eingestellt ist 000-019 SM01 Showprogramm 1 020-039 SM02 Showprogramm 2 040-255 SM03 Showprogramm 3 Ablaufgeschwindigkeit wenn Kanal 1 auf einen Wert zwischen 010 und 127 eingestellt ist 000-255 Ablaufgeschwindigkeit langsam → schnell www.eurolite.de...
- Seite 19 005-009 Grüner Laser an 010-255 Grüner Laser Strobe-Effekt langsam → schnell 000-004 Keine Rotation 005-127 Vorwärtsrotation langsam → schnell 128-133 Keine Rotation 134-255 Rückwärtsrotation langsam → schnell Strobe-LEDs 000-004 Strobe-LEDs aus 005-009 Strobe-LEDs an 010-255 Strobe-Effekte langsam → schnell www.eurolite.de...
- Seite 20 Strobe-LED 2 aus 005-009 Strobe-LED 2 an 010-255 Strobe-LED 2 langsam → schnell 000-004 Strobe-LED 3 aus 005-009 Strobe-LED 3 an 010-255 Strobe-LED 3 langsam → schnell 000-004 Strobe-LED 4 aus 005-009 Strobe-LED 4 an 010-255 Strobe-LED 4 langsam → schnell www.eurolite.de...
-
Seite 21: Reinigung, Wartung Und Instandhaltung
Schritt 1: Entfernen Sie den Sicherungshalter an der Geräterückseite aus dem Gehäuse. Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter. Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein. Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein. www.eurolite.de... -
Seite 22: Technische Daten
Reichweite: ca. 30 m Batterie: 12 V, Typ 23AE Maße (LxBxH): 420 x 170 x 45 mm Gewicht: 1,2 kg Zubehör Best.-Nr. 59007002 STV-40-WOT Alustativ Best.-Nr. 60000735 TV-35 TV-Zapfen Best.-Nr. 60004120 Boxenhochständer heavy, Alu sw Best.-Nr. 60004180 M-1 Boxenhochständer www.eurolite.de... -
Seite 23: Konformität
KONFORMITÄT www.eurolite.de... -
Seite 43: Notes
NOTES .................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................... www.eurolite.de... - Seite 44 © © © © EUROLITE EUROLITE 201 2015 5 5 5 EUROLITE EUROLITE Technische Änderungen und Irrtum vorbehalten. Every information is subject to change without prior notice. 00090420.DOCX Version 1.1...
