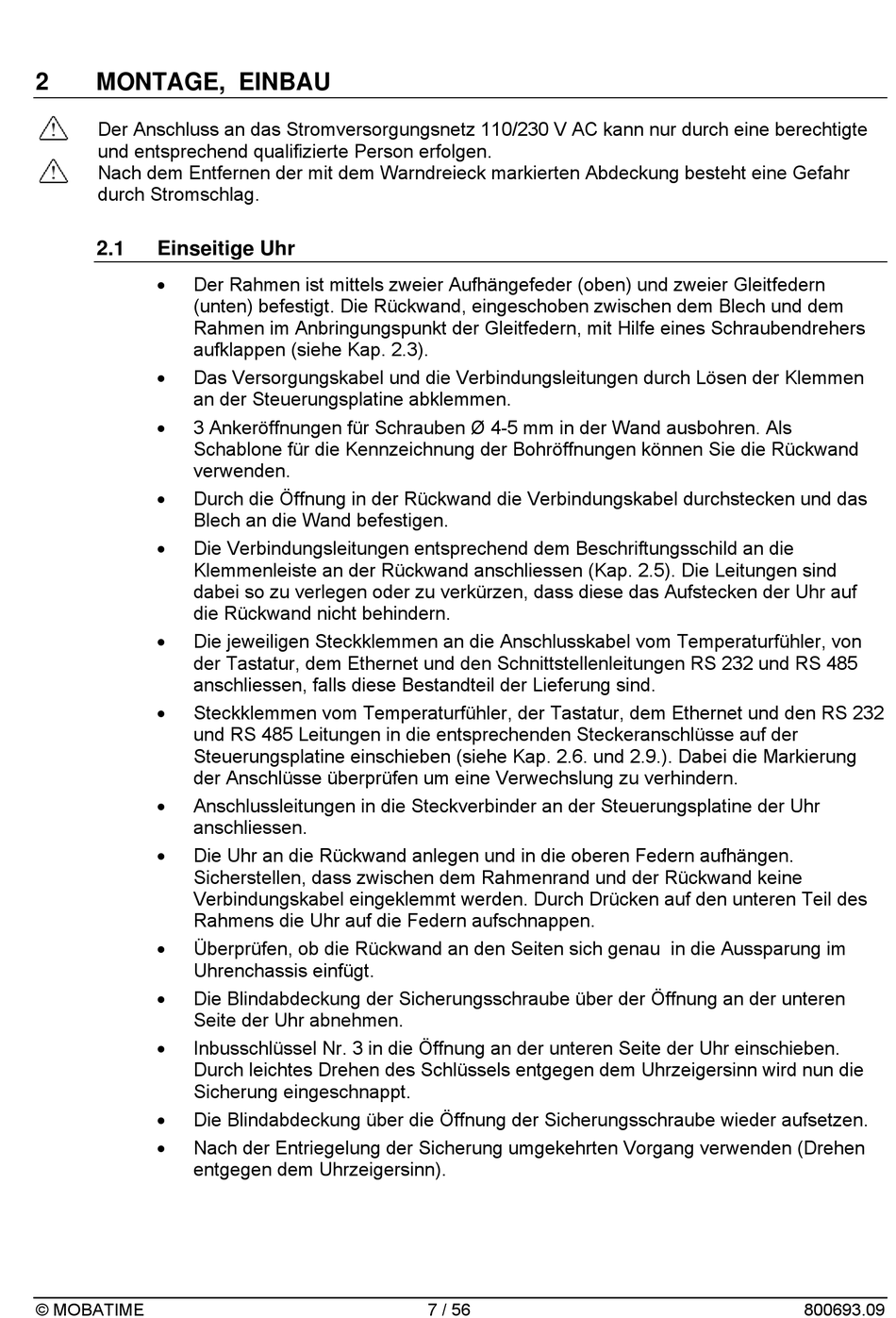

2

MONTAGE, EINBAU

Der Anschluss an das Stromversorgungsnetz 110/230 V AC kann nur durch eine berechtigte
und entsprechend qualifizierte Person erfolgen.
Nach dem Entfernen der mit dem Warndreieck markierten Abdeckung besteht eine Gefahr
durch Stromschlag.
2.1

Einseitige Uhr


Der Rahmen ist mittels zweier Aufhängefeder (oben) und zweier Gleitfedern
(unten) befestigt. Die Rückwand, eingeschoben zwischen dem Blech und dem
Rahmen im Anbringungspunkt der Gleitfedern, mit Hilfe eines Schraubendrehers
aufklappen (siehe Kap. 2.3).

Das Versorgungskabel und die Verbindungsleitungen durch Lösen der Klemmen
an der Steuerungsplatine abklemmen.

3 Ankeröffnungen für Schrauben Ø 4-5 mm in der Wand ausbohren. Als
Schablone für die Kennzeichnung der Bohröffnungen können Sie die Rückwand
verwenden.

Durch die Öffnung in der Rückwand die Verbindungskabel durchstecken und das
Blech an die Wand befestigen.

Die Verbindungsleitungen entsprechend dem Beschriftungsschild an die
Klemmenleiste an der Rückwand anschliessen (Kap. 2.5). Die Leitungen sind
dabei so zu verlegen oder zu verkürzen, dass diese das Aufstecken der Uhr auf
die Rückwand nicht behindern.

Die jeweiligen Steckklemmen an die Anschlusskabel vom Temperaturfühler, von
der Tastatur, dem Ethernet und den Schnittstellenleitungen RS 232 und RS 485
anschliessen, falls diese Bestandteil der Lieferung sind.

Steckklemmen vom Temperaturfühler, der Tastatur, dem Ethernet und den RS 232
und RS 485 Leitungen in die entsprechenden Steckeranschlüsse auf der
Steuerungsplatine einschieben (siehe Kap. 2.6. und 2.9.). Dabei die Markierung
der Anschlüsse überprüfen um eine Verwechslung zu verhindern.

Anschlussleitungen in die Steckverbinder an der Steuerungsplatine der Uhr
anschliessen.

Die Uhr an die Rückwand anlegen und in die oberen Federn aufhängen.
Sicherstellen, dass zwischen dem Rahmenrand und der Rückwand keine
Verbindungskabel eingeklemmt werden. Durch Drücken auf den unteren Teil des
Rahmens die Uhr auf die Federn aufschnappen.

Überprüfen, ob die Rückwand an den Seiten sich genau in die Aussparung im
Uhrenchassis einfügt.

Die Blindabdeckung der Sicherungsschraube über der Öffnung an der unteren
Seite der Uhr abnehmen.

Inbusschlüssel Nr. 3 in die Öffnung an der unteren Seite der Uhr einschieben.
Durch leichtes Drehen des Schlüssels entgegen dem Uhrzeigersinn wird nun die
Sicherung eingeschnappt.

Die Blindabdeckung über die Öffnung der Sicherungsschraube wieder aufsetzen.

Nach der Entriegelung der Sicherung umgekehrten Vorgang verwenden (Drehen
entgegen dem Uhrzeigersinn).
© MOBATIME 7 / 56 800693.09
