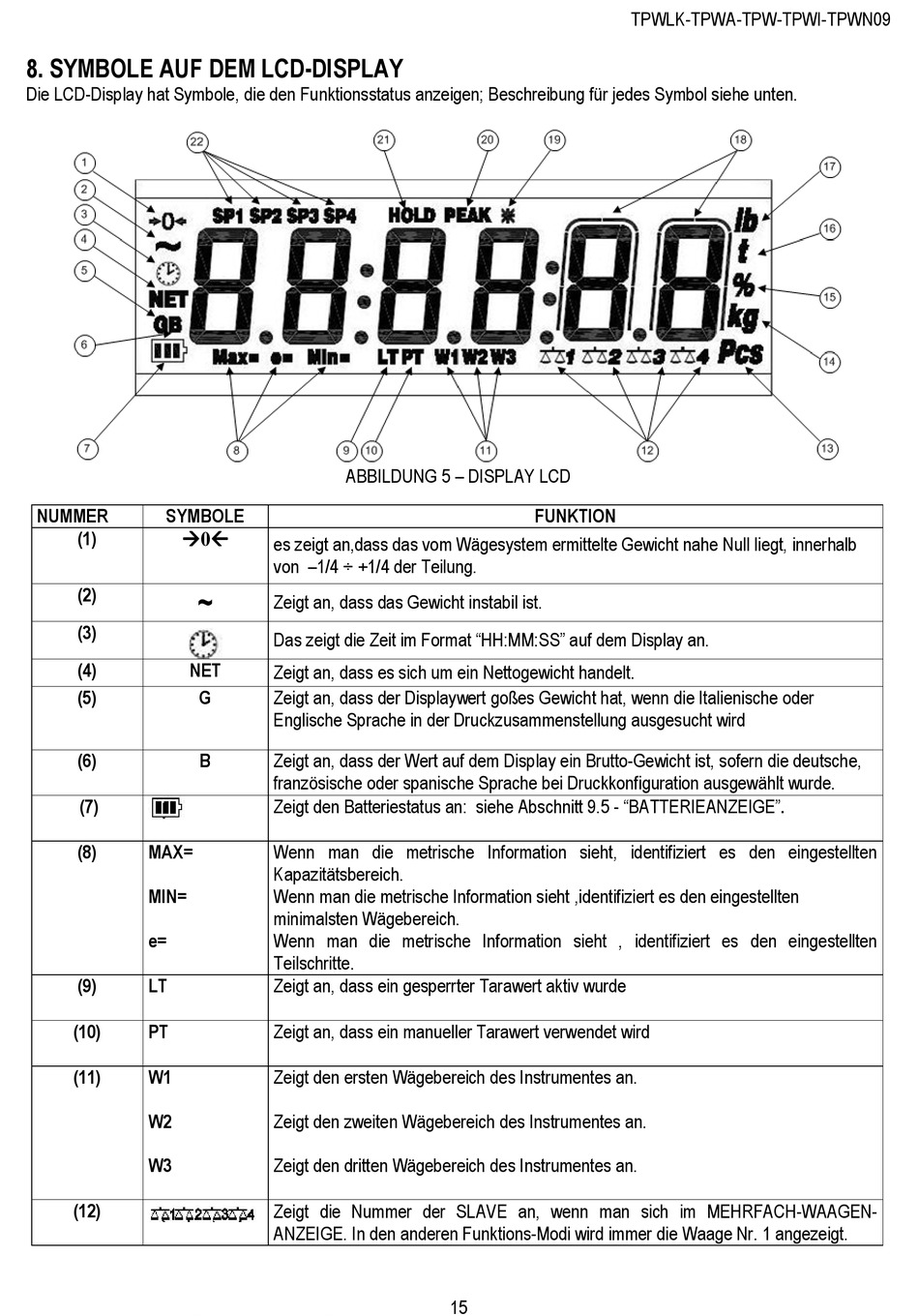

8. SYMBOLE AUF DEM LCD-DISPLAY
Die LCD-Display hat Symbole, die den Funktionsstatus anzeigen; Beschreibung für jedes Symbol siehe unten.
NUMMER
SYMBOLE
(1)
(2)
~
(3)
(4)
NET
(5)
G
(6)
B
(7)
(8)
MAX=
MIN=
e=
(9)
LT
(10)
PT
(11)
W1
W2
W3
(12)
ABBILDUNG 5 – DISPLAY LCD
0
es zeigt an,dass das vom Wägesystem ermittelte Gewicht nahe Null liegt, innerhalb
von –1/4 ÷ +1/4 der Teilung.
Zeigt an, dass das Gewicht instabil ist.
Das zeigt die Zeit im Format "HH:MM:SS" auf dem Display an.
Zeigt an, dass es sich um ein Nettogewicht handelt.
Zeigt an, dass der Displaywert goßes Gewicht hat, wenn die Italienische oder
Englische Sprache in der Druckzusammenstellung ausgesucht wird
Zeigt an, dass der Wert auf dem Display ein Brutto-Gewicht ist, sofern die deutsche,
französische oder spanische Sprache bei Druckkonfiguration ausgewählt wurde.
Zeigt den Batteriestatus an: siehe Abschnitt 9.5 - "BATTERIEANZEIGE".
Wenn man die metrische Information sieht, identifiziert es den eingestellten
Kapazitätsbereich.
Wenn man die metrische Information sieht ,identifiziert es den eingestellten
minimalsten Wägebereich.
Wenn man die metrische Information sieht , identifiziert es den eingestellten
Teilschritte.
Zeigt an, dass ein gesperrter Tarawert aktiv wurde
Zeigt an, dass ein manueller Tarawert verwendet wird
Zeigt den ersten Wägebereich des Instrumentes an.
Zeigt den zweiten Wägebereich des Instrumentes an.
Zeigt den dritten Wägebereich des Instrumentes an.
Zeigt die Nummer der SLAVE an, wenn man sich im MEHRFACH-WAAGEN-
ANZEIGE. In den anderen Funktions-Modi wird immer die Waage Nr. 1 angezeigt.
FUNKTION
15
TPWLK-TPWA-TPW-TPWI-TPWN09
