Einbau
Veränderung der Ausrichtung
von Materialeinlass und -auslass
Bei Lieferung der Pumpe zeigen Einlass- und
Auslassöffnung in dieselbe Richtung. Um die Ausrichtung
der Anschlussöffnungen umzukehren:
1. Die Klammern entfernen, mit denen der Einlass-
und/oder Auslassverteiler an den Abdeckungen
befestigt ist.
HINWEIS: Die O-Ringe überprüfen und bei Bedarf
auswechseln.
2. Den Verteiler umdrehen und wieder anschließen.
Die Klammern fest anbringen.
Zeichenerklärung:
N
1/2"-NPT(I)-Luft-
einlassöffnung
P
Schalldämpfer
(Abluftöffnung hat
3/4" NPT(I))
R
Materialeinlassöffnung
S
Materialauslassöffnung
113 Verteilerklammern
3
Luftventilschrauben
1
Auf 3,2-3,7 N•m
(28-30 in-lb.)
N
festziehen
P
A

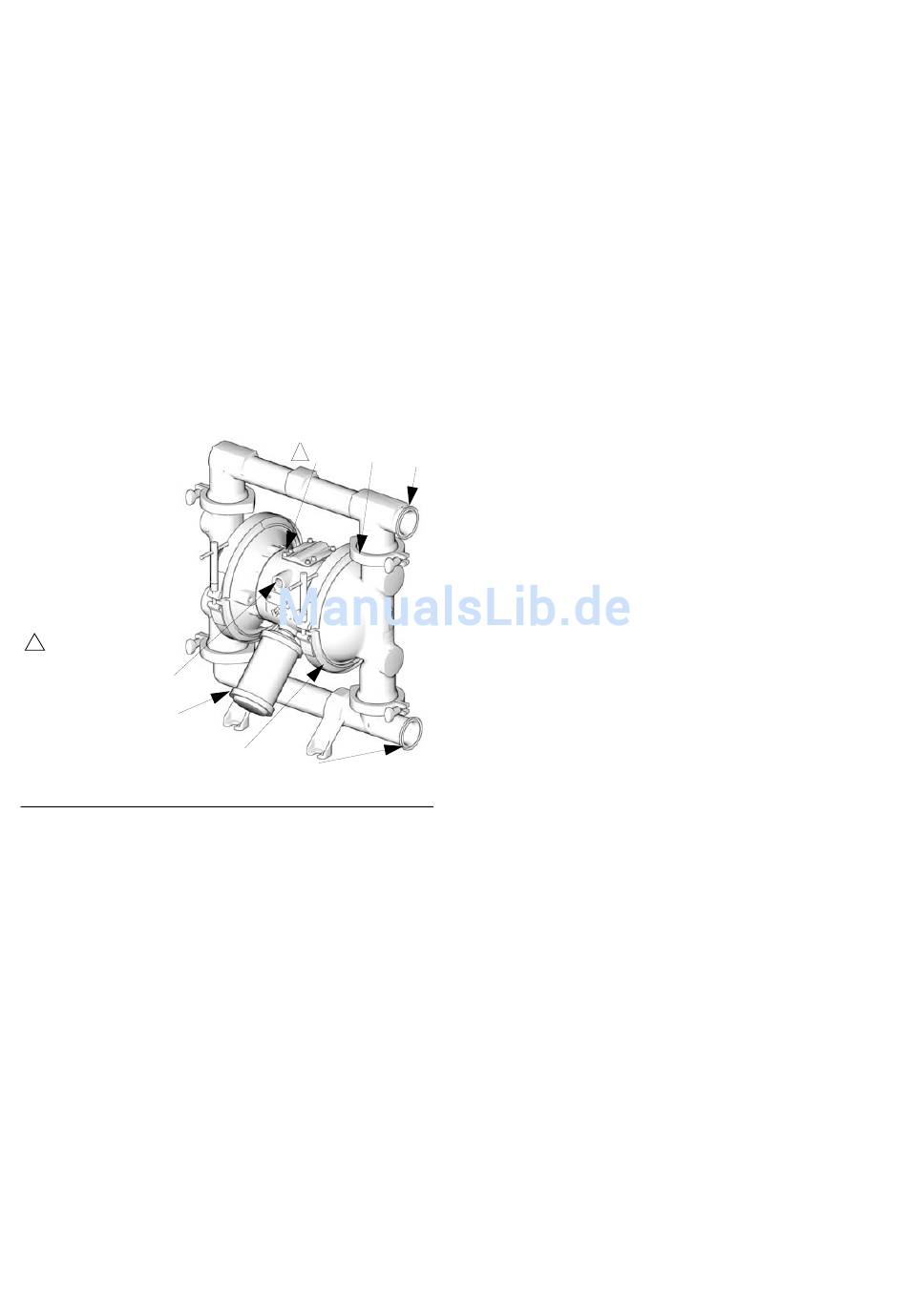

. 3. Umdrehen der Verteiler
BB
10
1
3
113
106
TI8926a
R
S
819.0729
