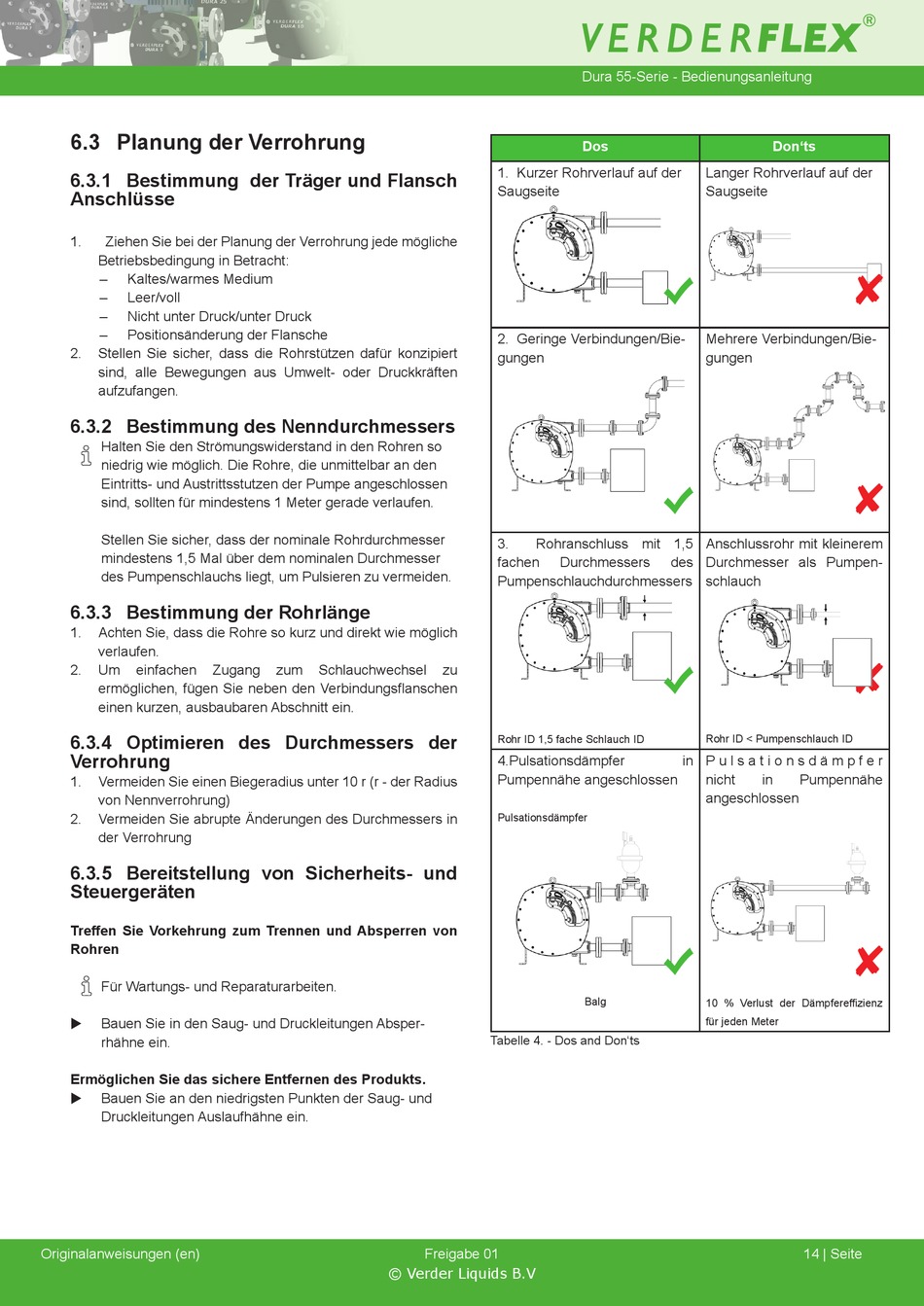

6.3 Planung der Verrohrung

6.3.1 Bestimmung der Träger und Flansch
Anschlüsse
1. Ziehen Sie bei der Planung der Verrohrung jede mögliche
Betriebsbedingung in Betracht:
– Kaltes/warmes Medium
– Leer/voll
– Nicht unter Druck/unter Druck
– Positionsänderung der Flansche
2. Stellen Sie sicher, dass die Rohrstützen dafür konzipiert
sind, alle Bewegungen aus Umwelt- oder Druckkräften
aufzufangen.

6.3.2 Bestimmung des Nenndurchmessers

Halten Sie den Strömungswiderstand in den Rohren so
niedrig wie möglich. Die Rohre, die unmittelbar an den
Eintritts- und Austrittsstutzen der Pumpe angeschlossen
sind, sollten für mindestens 1 Meter gerade verlaufen.
Stellen Sie sicher, dass der nominale Rohrdurchmesser
mindestens 1,5 Mal über dem nominalen Durchmesser
des Pumpenschlauchs liegt, um Pulsieren zu vermeiden.
6.3.3 Bestimmung der Rohrlänge
1. Achten Sie, dass die Rohre so kurz und direkt wie möglich
verlaufen.
2. Um einfachen Zugang
ermöglichen, fügen Sie neben den Verbindungsflanschen
einen kurzen, ausbaubaren Abschnitt ein.
6.3.4 Optimieren des Durchmessers der
Verrohrung
1. Vermeiden Sie einen Biegeradius unter 10 r (r - der Radius
von Nennverrohrung)
2. Vermeiden Sie abrupte Änderungen des Durchmessers in
der Verrohrung
6.3.5 Bereitstellung von Sicherheits- und
Steuergeräten
Treffen Sie Vorkehrung zum Trennen und Absperren von
Rohren
Für Wartungs- und Reparaturarbeiten.
Bauen Sie in den Saug- und Druckleitungen Absper-
X
rhähne ein.
Ermöglichen Sie das sichere Entfernen des Produkts.
Bauen Sie an den niedrigsten Punkten der Saug- und
X
Druckleitungen Auslaufhähne ein.
Originalanweisungen (en)
zum Schlauchwechsel zu
Freigabe 01
© Verder Liquids B.V
Dura 55-Serie - Bedienungsanleitung
Dos
1. Kurzer Rohrverlauf auf der
Saugseite
2. Geringe Verbindungen/Bie-
gungen
3. Rohranschluss mit 1,5
fachen Durchmessers
Pumpenschlauchdurchmessers
Rohr ID 1,5 fache Schlauch ID
4.Pulsationsdämpfer
Pumpennähe angeschlossen
Pulsationsdämpfer
Balg

Tabelle 4. - Dos and Don'ts

Don'ts
Langer Rohrverlauf auf der
Saugseite
Mehrere Verbindungen/Bie-
gungen
Anschlussrohr mit kleinerem
des Durchmesser als Pumpen-
schlauch
Rohr ID < Pumpenschlauch ID
in P u l s a t i o n s d ä m p f e r
nicht in Pumpennähe
angeschlossen
10 % Verlust der Dämpfereffizienz
für jeden Meter
