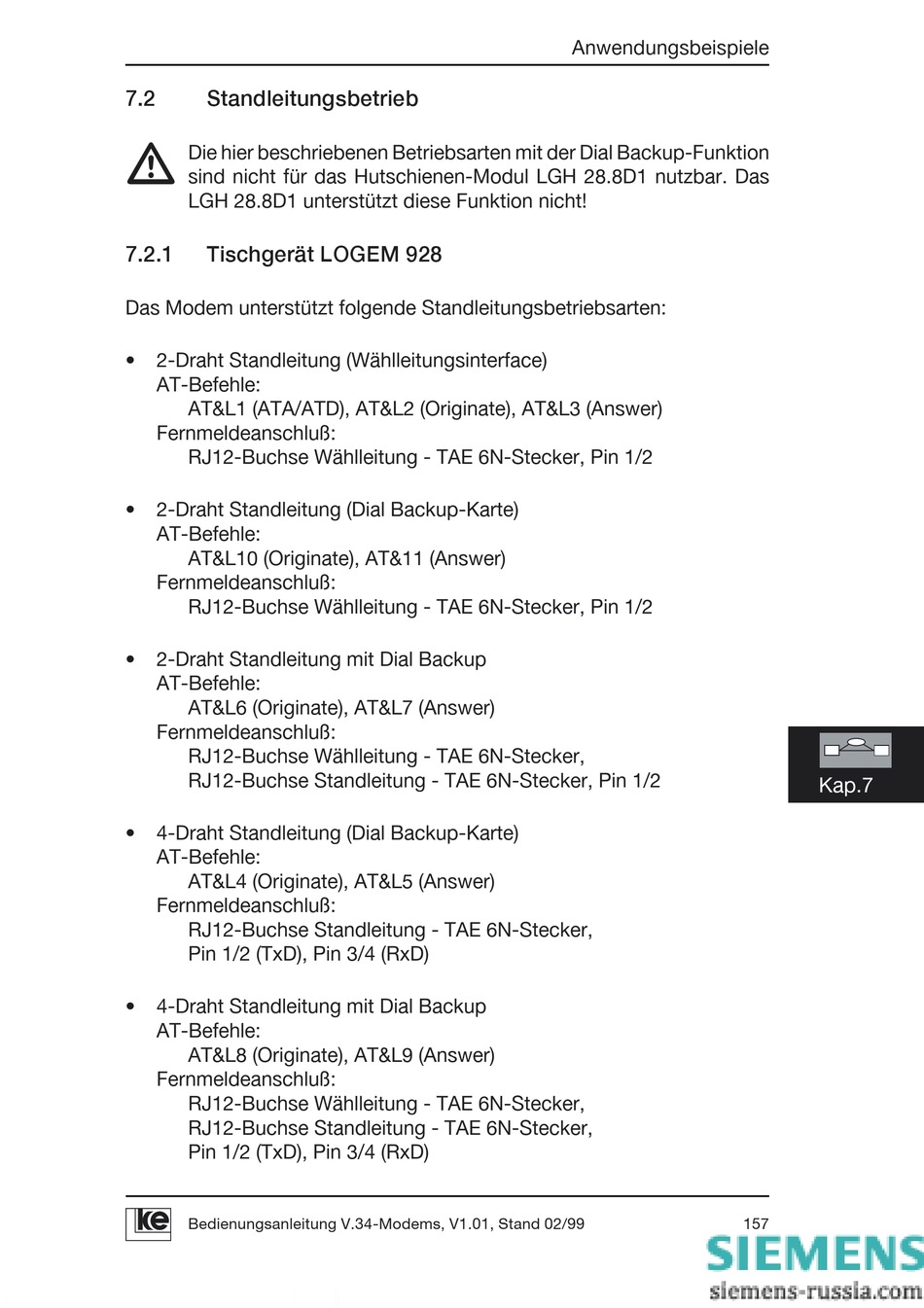

7.2
Standleitungsbetrieb
m
Die hier beschriebenen Betriebsarten mit der Dial Backup-Funktion
sind nicht für das Hutschienen-Modul LGH 28.8D1 nutzbar. Das
LGH 28.8D1 unterstützt diese Funktion nicht!
7.2.1
Tischgerät LOGEM 928
Das Modem unterstützt folgende Standleitungsbetriebsarten:
•
2-Draht Standleitung (Wählleitungsinterface)
AT-Befehle:
AT&L1 (ATA/ATD), AT&L2 (Originate), AT&L3 (Answer)
Fernmeldeanschluß:
RJ12-Buchse Wählleitung - TAE 6N-Stecker, Pin 1/2
•
2-Draht Standleitung (Dial Backup-Karte)
AT-Befehle:
AT&L10 (Originate), AT&11 (Answer)
Fernmeldeanschluß:
RJ12-Buchse Wählleitung - TAE 6N-Stecker, Pin 1/2
•
2-Draht Standleitung mit Dial Backup
AT-Befehle:
AT&L6 (Originate), AT&L7 (Answer)
Fernmeldeanschluß:
RJ12-Buchse Wählleitung - TAE 6N-Stecker,
RJ12-Buchse Standleitung - TAE 6N-Stecker, Pin 1/2
•
4-Draht Standleitung (Dial Backup-Karte)
AT-Befehle:
AT&L4 (Originate), AT&L5 (Answer)
Fernmeldeanschluß:
RJ12-Buchse Standleitung - TAE 6N-Stecker,
Pin 1/2 (TxD), Pin 3/4 (RxD)
•
4-Draht Standleitung mit Dial Backup
AT-Befehle:
AT&L8 (Originate), AT&L9 (Answer)
Fernmeldeanschluß:
RJ12-Buchse Wählleitung - TAE 6N-Stecker,
RJ12-Buchse Standleitung - TAE 6N-Stecker,
Pin 1/2 (TxD), Pin 3/4 (RxD)
Bedienungsanleitung V.34-Modems, V1.01, Stand 02/99
Anwendungsbeispiele
157
Kap.7
