Standleitungsbetrieb - Siemens MD3 Betriebsanleitung

Überblick
1.6

Standleitungsbetrieb

Im Standleitungsbetrieb steht ein duplexfähiger Übertragungskanal auf einer
2Draht-Standleitung zur Verfügung, die für eine Punkt-zu-Punkt-Verbindung
zwischen zwei Datenendeinrichtungen (DEE) verwendet werden kann.
Für den Aufbau einer Punkt-zu-Punkt-Verbindung ist zu beachten, dass die zwei
für eine Kopplung verwendeten MD3-Modems unterschiedlich parametriert werden
müssen. Zur Vereinfachung werden die unterschiedlich eingestellten Modems im
folgenden als "Modem A" und "Modem B" bezeichnet. Hierbei ist das "Modem A"
(originate) das Modem, das als aktives Modem versucht, über die Standleitung die
Verbindung zur Gegenstelle aufzubauen. Das Modem B (answer) ist beim
Verbindungsaufbau das passive antwortende Modem.
Im Verlaufe des Verbindungsaufbaus synchronisieren sich die Modems, sodass
anschließend eine duplexe Verbindung für die Datenübertragung zur Verfügung
steht.

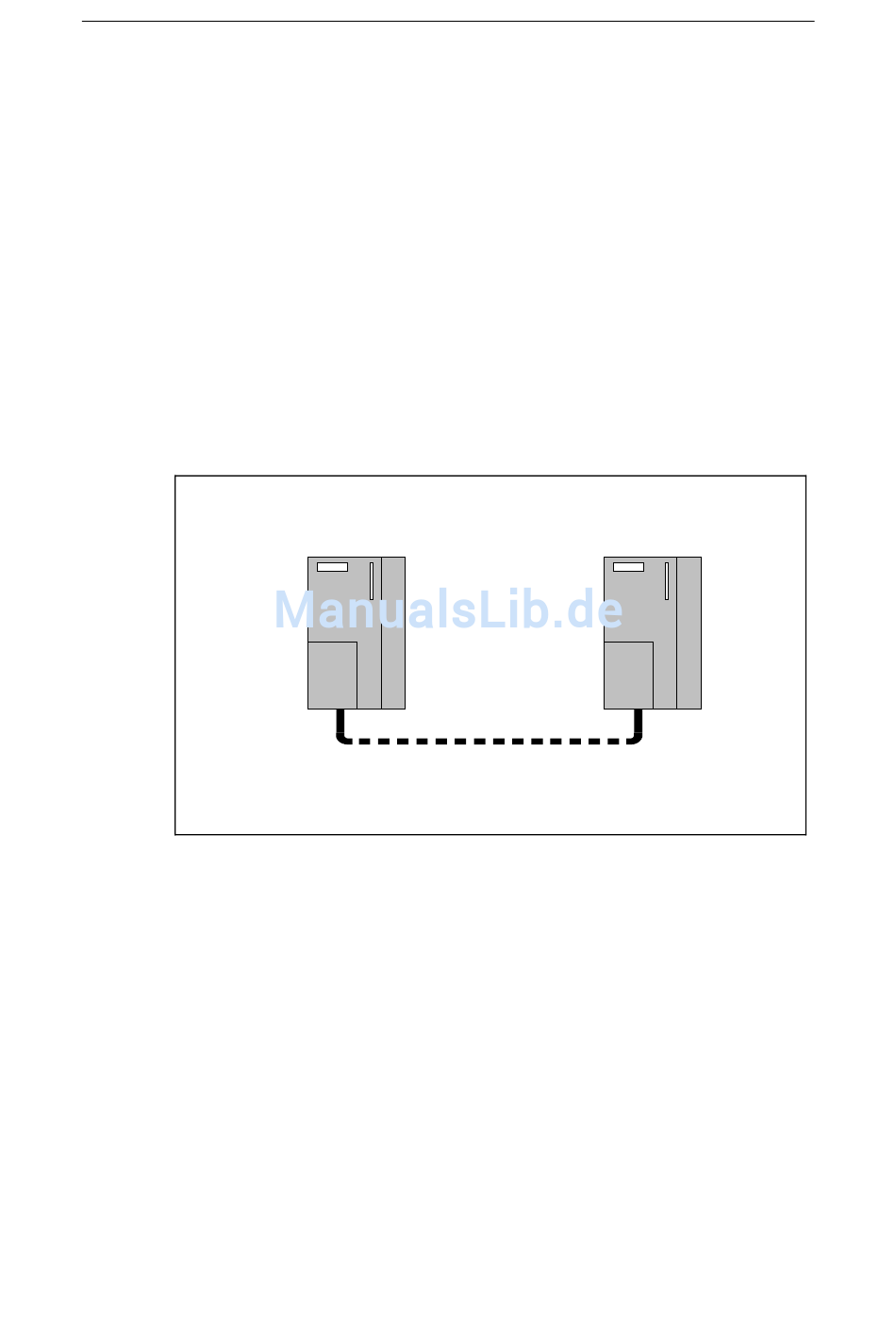

Bild 1-2
Angaben wie die beiden Modems auf "Modem A" bzw. "Modem B" eingestellt
werden, sind Bestandteil des Kapitels 2.1.7 Einstellungen an den von oben
zugänglichen DIL-Schaltern, Abschnitt Grundeinstellungen für den

Standleitungsbetrieb.

6NH7811-0AA31
1-6
Modem A
MD3
2Draht-Standleitung
Punkt-zu-Punkt-Verbindung zwischen zwei Modems MD3
über eine 2Draht-Standleitung
Modem B
MD3
© Siemens AG 2002 All Rights Reserved
Modem MD3 (07/2002)
