Siemens Siprotec 4 Handbuch

Fernbedienung SIPROTEC 4 mit EN100 über ISDN-Modem-Router
Die Datenübertragung erfolgt über eine DFÜ-Verbindung von einem ISDN-Modem
zu einem ISDN-Router und SIPROTEC 4 Geräten mit EN100-Schnittstelle.
Bedienkonzept SIPROTEC 4 mit Ethernetmodul EN100

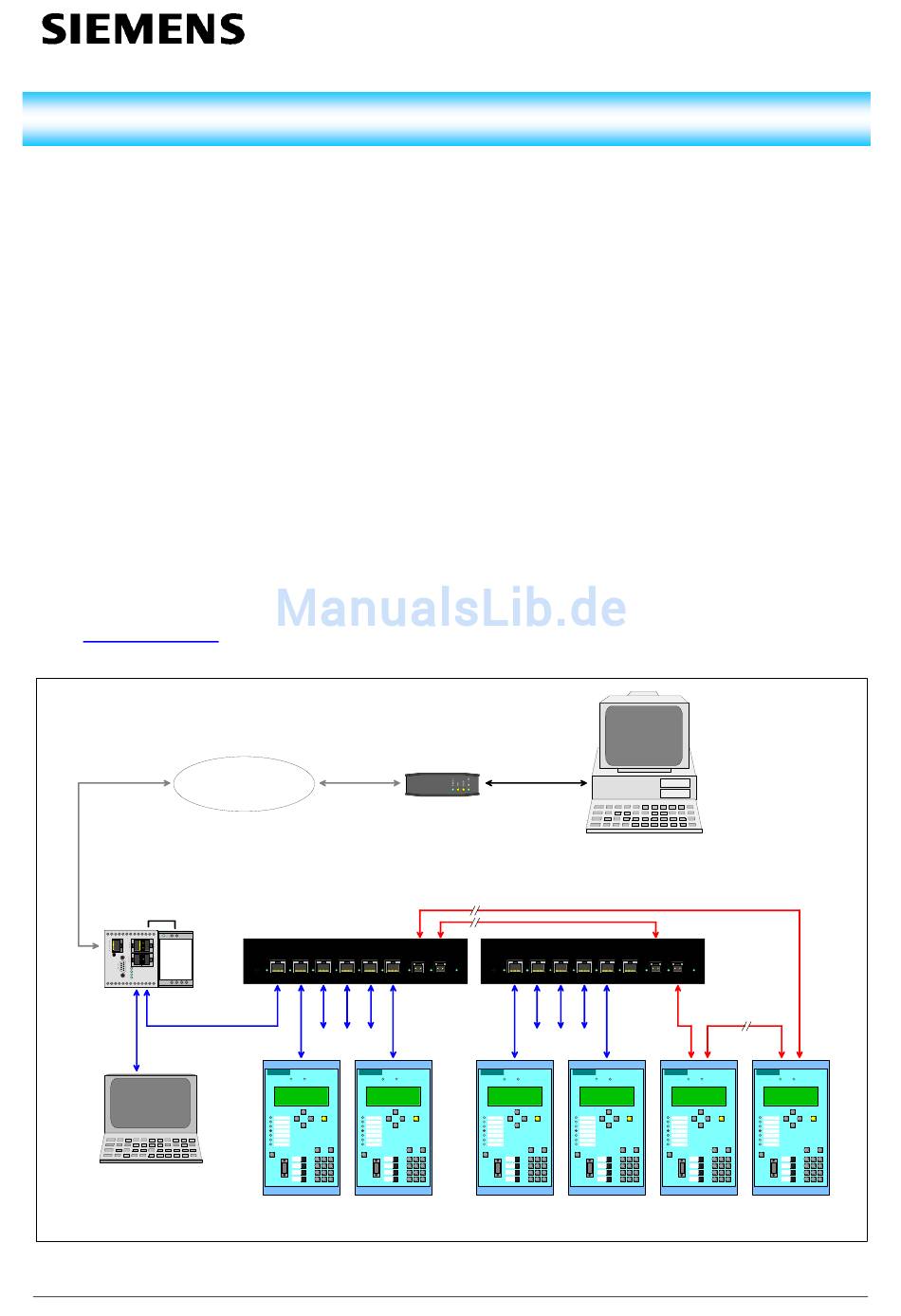

Das Bild unten zeigt eine typische Hardwarestruktur für V4-Schutzgeräte mit Ethernet-Schnittstelle in
der Anlage. Die Schutzgeräte mit elektrischer EN100-Schnittstelle sind über Patch-Kabel an die
Switches angeschlossen. Die Geräte mit optischem EN100-Modul sind, zusammen mit den
Switches, ringförmig in den optischen Doppelring eingeschleift.
Die Switches mit den Schutzgeräten bilden ein lokales Subnet (LAN) mit eigenem IP-Adresssbereich.
Der ISDN-Modem-Router der die Fernverbindung über eine ISDN-Wählleitung zur Zentrale herstellt,
wird ebenfalls mit einem Patch-Kabel in das LAN eingebunden. Der Router bekommt in der Regel die
erste IP-Adresse zugewiesen, welche dann für alle Teilnehmer das Standard-Gateway ist.
Die Verbindung wird aus der Zentrale mit einer „DFÜ-Verbindung" in Windows XP über ein ISDN-
Modem hergestellt. Anschließend können mit DIGSI 4 die Schutzgeräte bedient werden. Für die
Verbindung zu verschiedenen Anlagen wird je eine entsprechende DFÜ-Wählverbindung benötigt.
Für Test und Diagnosedienste oder eine Vorort-Bedienung der Schutzgeräte, kann zusätzlich ein
Notebook über ein Patch-Kabel in das Subnet eingebunden werden.
Detaillierte Applikationsbeispiele zum Aufbau eines lokalen Subnet finden Sie im EN100-Handbuch
unter www.siprotec.de
Fernbedienung SIPROTEC 4 Geräte mit EN100 Ethernet-Modul mit DIGSI 4
über INSYS Pocket- ISDN zu INSYS- ISDN-Router mit Switch
und RUGGETCOM opt. / elektr. Switch
Fernsprechnetz
Anlagen-ISDN-Router/
Switch 7XV5820-8AA00
und Weitbereichsnetzteil
7XV5810-0BA00
Netzt.
7XV
Res et
Power 5810
COM
Dat a
Stat us
MoRoS
Alle Patchkabel
7KE6000-8Gxx
D IG S I 4
Notebook oder PC
Zentrale Bedienung
mit DIGSI 4
HILFE_DIG48_SIP4_INSYS_MOROS_ISDN_EN100_DE.DOC
/ Schutzgeräte / Allgemeine Informationen / Kommunikation.
Privates oder
öffentliches
2 x RUGGETCOM
opt. / elektr. Switch
RUGGETCOM
RS 8000 T
PORT 1 PORT 2 PORT 3 PORT 4 PORT 5
RESET
SIPROTEC 4
SIEMENS SIPROTEC SIEMENS
RUN ERROR
L1 402,1A Max450.1A L1 402,1A
L2 402,1A Max450.1A L2 402,1A
L3 402,1A Max450.1A L3 402,1A
E 00.0A E 00.0A
Anr. L1 Anr. L1
Anr. L2 Anr. L2
Anr. L3 Anr. L3
Anr. Erde Anr. Erde
Automat Automat
SIPROTEC 4 Geräte
mit elektr. EN100 Schnittstelle
Modemkabel
Pocket Modem
Büromodem
INSYS Pocket ISDN
7XV5820-2AA00
RUGGETCOM
RS 8000 T
PORT 6 PORT 7 PORT 8 PORT 1 PORT 2 PORT 3
POWER RESET
Alle Patchkabel
7KE6000-8Gxx
SIPROTEC 4
SIPROTEC SIEMENS SIPROTEC
RUN ERROR RUN ERROR
Max450.1A L1 402,1A Max450.1A
Max450.1A L2 402,1A Max450.1A
Max450.1A L3 402,1A Max450.1A
E 00.0A
Anr. L1
Anr. L2
Anr. L3
Anr. Erde
Automat
SIPROTEC 4 Geräte
mit elektr. EN100 Schnittstelle
Seite 1 von 26
Power Transmission and Distribution
Energy Automation
Fernbedienung
DIGSI 4
mit DIGSI 4
Bürorechner
Optischer Ring
PORT 4 PORT 5 PORT 6 PORT 7 PORT 8
POWER
Alle LWL-Kabel
6XV8100-0xx
SIEMENS SIPROTEC SIEMENS SIPROTEC
RUN ERROR RUN ERROR
L1 402,1A Max450.1A L1 402,1A Max450.1A
L2 402,1A Max450.1A L2 402,1A Max450.1A
L3 402,1A Max450.1A L3 402,1A Max450.1A
E 00.0A E 00.0A
Anr. L1 Anr. L1
Anr. L2 Anr. L2
Anr. L3 Anr. L3
Anr. Erde Anr. Erde
Automat Automat
SIPROTEC 4 Geräte
mit opt. EN100 Schnittstelle
SIEMENS SIPROTEC
RUN ERROR
L1 402,1A Max450.1A
L2 402,1A Max450.1A
L3 402,1A Max450.1A
E 00.0A
Anr. L1
Anr. L2
Anr. L3
Anr. Erde
Automat
14.10.2008
