Workzone RP7319E Bedienungsanleitung
Druckluft-winkelschleifer
Vorschau ausblenden
Andere Handbücher für RP7319E:
- Bedienungsanleitung (27 Seiten) ,
- Originalbetriebsanleitung (77 Seiten)
Verwandte Anleitungen für Workzone RP7319E
Inhaltszusammenfassung für Workzone RP7319E
- Seite 1 Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Druckluft- Winkelschleifer Meuleuse d‘angle pneumatique | Rettificatrice angolare ad aria compressa Deutsch ..02 Français ..26 Italiano ..50 Originalbetriebsanleitung Mode d‘emploi d‘origine I Manuale originale...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ................................... Allgemeines ............................................Bedienungsanleitung lesen und aufbewahren ........................Zeichenerklärung ............................................Sicherheit ..............................................Bestimmungsgemäße Verwendung ................................Restrisiken ................................................... Allgemeine Sicherheitshinweise für Druckluftwerkzeuge ................. Zusätzliche Sicherheitsanweisungen für den Winkelschleifer ..............Besondere Sicherheitshinweise zum Schleifen von Farbanstrichen ..........Vor Verwendung ........................................ -
Seite 4: Lieferumfang / Teilebezeichnung

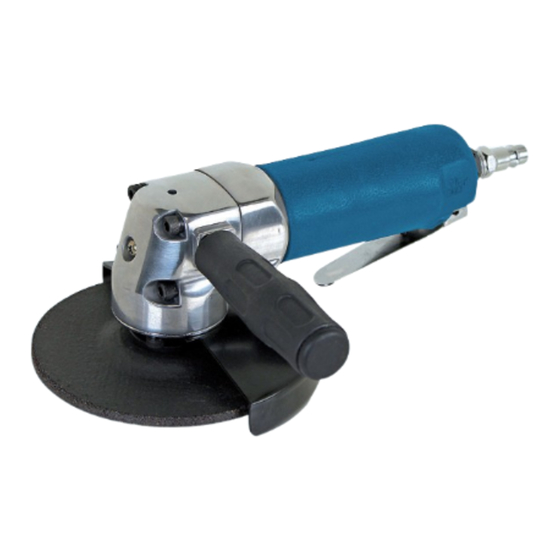

Lieferumfang / Teilebezeichnung Zusatzhandgriff Abzugshebel Schutzhaube Spindel Antriebsflansch Lufteinlass Spannflansch Bohrung für Zusatzhandgriff... -
Seite 5: Allgemeines
Allgemeines Schleifscheibe 10. Gabelschlüssel zur Spindelarretierung Zweilochschlüssel 12. Inbusschlüssel 13. Gewindestecknippel 14. Ölflasche (leer) 15. Teflonband Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. -
Seite 6: Zeichenerklärung
Allgemeines Zeichenerklärung Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung, auf dem Produkt oder auf der Verpackung verwendet. Bezeichnet eine Gefährdung, die, wenn sie nicht WARNUNG! vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann. Bezeichnet eine Gefährdung, die, wenn sie nicht VORSICHT! vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann. -
Seite 7: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäße Verwendung Das Produkt ist für folgende Einsatzzwecke konstruiert worden: • z um Schleifen und Schruppen von Metallwerkstoffen (Dabei müssen Schleifscheiben des Typs 27 nach ISO 525 verwendet werden). Das Produkt darf nur wie angegeben bestimmungsgemäß verwendet werden. Jede weitere, darüber hinausgehende Verwendung ist verboten! Für aus nicht bestimmungsgemäßer Verwendung hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener. -
Seite 8: Allgemeine Sicherheitshinweise Für Druckluftwerkzeuge
Sicherheit Allgemeine Sicherheitshinweise für Druckluftwerkzeuge WARNUNG! Lesen Sie die Sicherheitshinweise vor dem Einstellen, dem Betrieb, der Reparatur, der Wartung und dem Austausch von Zubehörteilen am Winkelschleifer, sowie vor der Arbeit in der Nähe der Maschine und müssen verstanden werden. Ist dies nicht der Fall, so kann dies zu schweren körperlichen Verletzungen führen. - Seite 9 Sicherheit − Prüfen Sie, ob die maximale Betriebsdrehzahl des Schleifmittels, umgerechnet in Umdrehungen je Minute, gleich oder höher ist als die Bemessungsdrehzahl der Spindel. Die Verwendung von Drahtbürsten ist nicht vorgesehen. − Stellen Sie sicher, dass die Schutzhaube montiert ist, dass sie in gutem Zustand und ordnungsgemäß...
- Seite 10 Sicherheit − Halten Sie den Winkelschleifer richtig: Seien Sie bereit, den üblichen oder plötzlichen Bewegungen entgegenzuwirken – halten Sie beide Hände bereit. − Achten Sie darauf, dass Ihr Körper im Gleichgewicht ist, und dass Sie sicheren Halt haben. − Geben Sie den Abzugshebel im Falle einer Unterbrechung der Druckluftversorgung frei.
- Seite 11 Sicherheit − Konsultieren Sie einen Arzt, falls Sie Symptome wie z. B. andauerndes Unwohlsein, Beschwerden, Pochen, Schmerz, Kribbeln, Taubheit, Brennen oder Steifheit bei sich feststellen. Durch die Zubehörteile besteht Verletzungsgefahr. − Trennen Sie den Winkelschleifer vor dem Montieren oder Auswechseln der Schleifscheibe oder Zubehörteils von der Druckluftversorgung.
- Seite 12 Sicherheit − Benutzen Sie den Winkelschleifer nicht in explosionsgefährdeter Umgebung. Der Winkelschleifer ist außerdem nicht gegen den Kontakt mit elektrischen Stromquellen isoliert. − Stellen Sie sicher, dass keine elektrischen Leitungen, Gasrohrleitungen usw. vorhanden sind, die im Fall der Beschädigung durch die Verwendung des Winkelschleifers zu einer Gefährdung führen könnten.
- Seite 13 Sicherheit z. B. Tinnitus (Klingeln, Sausen, Pfeifen oder Summen im Ohr), führen. − Es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und geeignete Regelungsmechanismen umzusetzen. − Zu den für die Risikominderung geeigneten Regelungsmechanismen gehören Maßnahmen wie die Verwendung von Dämmstoffen, um an den Werkstücken auftretende Klingelgeräusche zu vermeiden.
-
Seite 14: Zusätzliche Sicherheitsanweisungen Für Den Winkelschleifer
Sicherheit − Verwenden Sie Zwischenlagen, wenn sie für die gebundenen Schleifmittel vorgesehen sind. Zusätzliche Sicherheitsanweisungen für den Winkelschleifer − Druckluft kann ernsthafte Verletzungen verursachen: • S orgen Sie im Falle, dass der Winkelschleifer nicht gebraucht wird, sowie vor dem Austausch von Zubehörteilen oder vor der Ausführung von Reparaturarbeiten dafür, dass die Luftzufuhr geschlossen ist, der Luftschlauch nicht unter Druck steht, und dass der Winkelschleifer von der Luftzufuhr getrennt wird. -
Seite 15: Besondere Sicherheitshinweise Zum Schleifen Von Farbanstrichen
Sicherheit − Der Winkelschleifer darf nur an Leitungen angeschlossen werden, bei denen sichergestellt ist, dass ein Überschreiten des maximal zulässigen Drucks um mehr als 10 % verhindert wird, z. B. durch ein in der Druckluftleitung eingebautes Druckregelventil (Druckminderer) mit nachgeschaltetem oder eingebautem Druckbegrenzungsventil. −... -
Seite 16: Vor Verwendung
Vor Verwendung − Reinigen Sie nach dem Schleifen die Oberflächen des Arbeitsbereiches sorgfältig. Vor Verwendung Produkt und Lieferumfang prüfen 1. Nehmen Sie das Produkt und das Zubehör aus der Verpackung. 2. Prüfen Sie, ob die Lieferung vollständig ist (siehe Kapitel "Lieferumfang / Teilebezeichnung"). -
Seite 17: Montage Des Zusatzhandgriffes
Vor Verwendung Montage des Zusatzhandgriffes • S chrauben Sie den Zusatzhandgriff in die Bohrung für den Zusatzhandgriff Montage/Wechsel der Schleifscheibe VORSICHT! Trennen Sie das Werkzeug unbedingt von der Druckluftquelle, bevor Sie eine Schleifscheibe montieren oder austauschen. • A rretieren Sie die Spindel mit dem Gabelschlüssel • E ntfernen Sie den Spannflansch mit dem Zweilochschlüssel • E ntfernen Sie ggf. die alte Schleifscheibe und setzen Sie... -
Seite 18: Schmierung
Vor Verwendung Schmierung Zur Vermeidung von Reibungs- und Korrosionsschäden ist eine regelmäßige Schmierung besonders wichtig. Wir empfehlen ein geeignetes Druckluft-Spezialöl zu verwenden. Z.B. der Marke Liqui Moly Kompressorenöl. a) Schmierung mit Nebelöler Als Aufbereitungsstufe nach dem Druckminderer schmiert ein Nebelöler (nicht im Lieferumfang enthalten) Ihr Werkzeug kontinuierlich und optimal. -
Seite 19: Verwendung
Verwendung Verwendung Ein- / Ausschalten Einschalten: • D rücken Sie den Abzugshebel Ausschalten: • L assen Sie den Abzugshebel los. Wenn Ihre Arbeit beendet ist trennen Sie das Werkzeug von der Druckluftquelle Schleifen VORSICHT! Beim Schleifen entsteht Schleifstaub. Tragen Sie unbedingt Schutzhandschuhe, geeigneten Atemschutz und reinigen Sie Schleifpapier und Werkstück in regelmäßigen Abständen mit der Hilfe eines Staubsaugers oder Druckluft. -
Seite 20: Wartung, Reinigung, Lagerung Und Transport
Wartung, Reinigung, Lagerung und Transport • F ühren Sie den Druckluft-Winkelschleifer an das Werkstück. • S chleifen Sie das zu bearbeitended Werkstück. Achten Sie darauf, dass die Schleifscheibe stets in einem Winkel zwischen ca. 10° und 45° auf derm Werkstück aufliegt. • D en Druckluft-Winkelschleifer nicht aufdrücken. Starkes Anpressen erhöht die Arbeitsleistung nicht! • W enn Sie die Arbeit beendet haben lassen Sie den Abzugshebel los um das Gerät... -
Seite 21: Reinigung
Wartung, Reinigung, Lagerung und Transport Winkelschleifer prüfen und warten Warten Sie den Winkelschleifer regelmäßig nach je 2 Stunden Arbeitseinsatz (ohne Arbeitspausen). Empfohlen wird die Wartung nach je 1 Stunde Arbeitseinsatz und auch bei geringer Nutzung mind. 4-mal jährlich. Beachten Sie hierzu die Hinweise zur Schmierung. -
Seite 22: Transport
Druckluft tritt komplett Materialansammlung Anleitung beschrieben. beim Auslass aus. fest. Vorsichtig mit einem Gummihammer auf das Motorgehäuse klopfen. Technische Daten Modell RP7319E Bemessungsdrehzahl: 10.000 U/min Bemessungsluftdruck: max. 6,3 Bar Schleifscheibe: gekröpfte Schleifscheibe; Bindung BF (Typ 27 nach ISO 525) Schleifscheibendurchmesser: 125mm... -
Seite 23: Geräuschinformation
Geräuschinformation Geräuschinformation Geräuscheemissionswerte: Gemessen gemäß EN ISO 15744 und EN ISO 4871. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen). Schalldruckpegel L =90,22 dB(A) Schallleistungspegel L = 101,22 dB(A) Unsicherheit: K=3 dB(A) Die oben genannten Werte sind Geräuschemissionswerte und müssen daher nicht zeitgleich sichere Arbeitsplatzwerte darstellen. -
Seite 24: Entsorgung
Geräuschinformation - Verwendung des richtigen Zubehörs und dessen einwandfreier Zustand - Fester Halt des Gerätes durch den Anwender - Wird das Gerät, wie in dieser Anleitung beschrieben, bestimmungsgemäß verwendet - Bei nicht angemessener Anwendung kann das Gerät vibrationsbedingte Erkrankungen verursachen ACHTUNG: Je nach Art der Anwendung bzw. -
Seite 25: Ce-Konformitätserklärung
CE-Konformitätserklärung CE-Konformitätserklärung... - Seite 76 Vertrieben durch: | Commercialisé par: | Commercializzato da: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA KUNDENDIENST • SERVICE APRÈS-VENTE ASSISTENZA POST-VENDITA 95076 00800-09 34 85 67 www.walteronline.com JAHRE GARANTIE ANS GARANTIE Modell/Type/Modello: ANNI GARANZIA RP7319E 10/2017...
